Подключение светосигнальной колонны.

[Antony Kox]

Доброго дня, уважаемые форумчане.

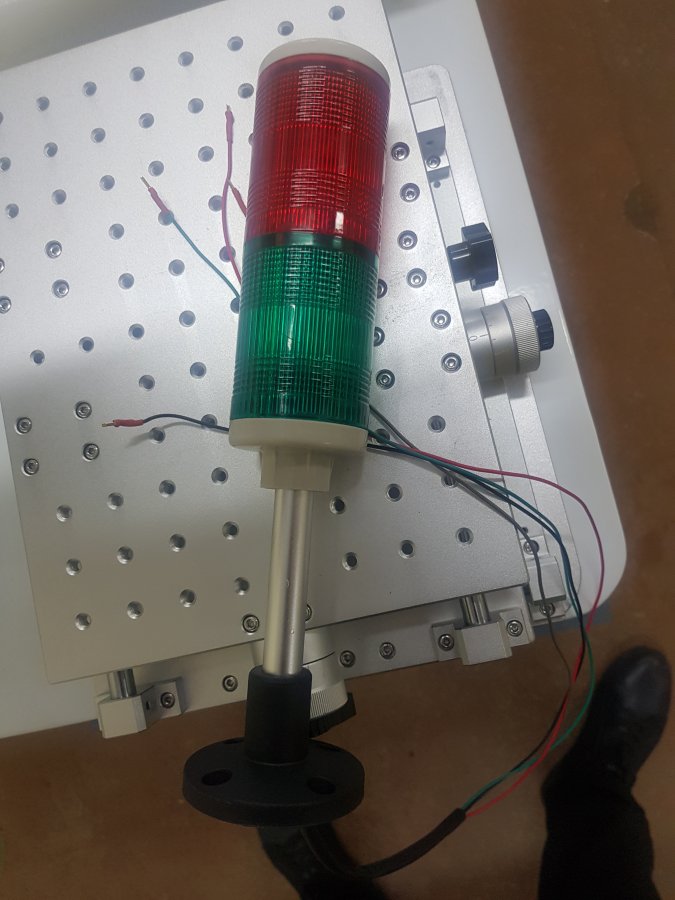

В целях безопастности, появилась необходимость обозначить режимы работы станка свето-звуко сигналами. Имеется 2-х модульная колонна (цвета: красный, зеленый); Напряжение питания: 24В DC. Задача, примерно, такова: питание включено - горит зеленый, стартует маркировка - загорается красный, по окончании - зеленый. Звук не обязателен, так как при вещании более пары секунд от него сойдут с ума окружающие.
Буду признателен за помощь, прошу простить если тема уже поднималась, поиск по темам не дал результата.

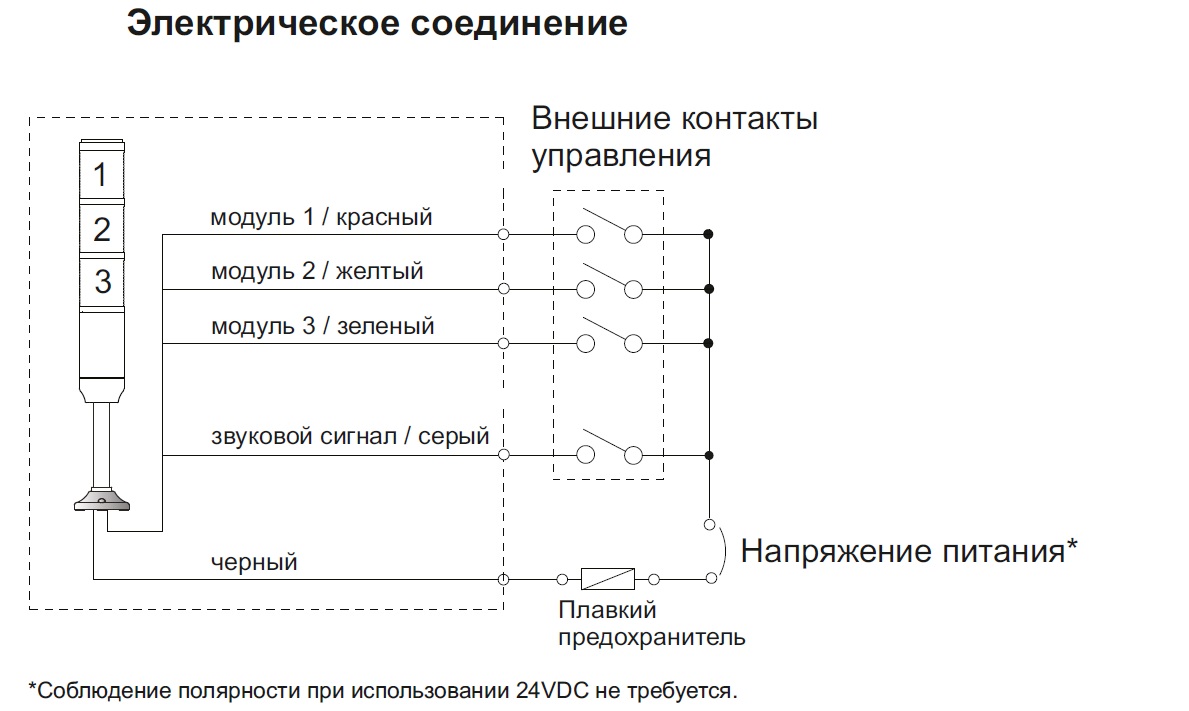

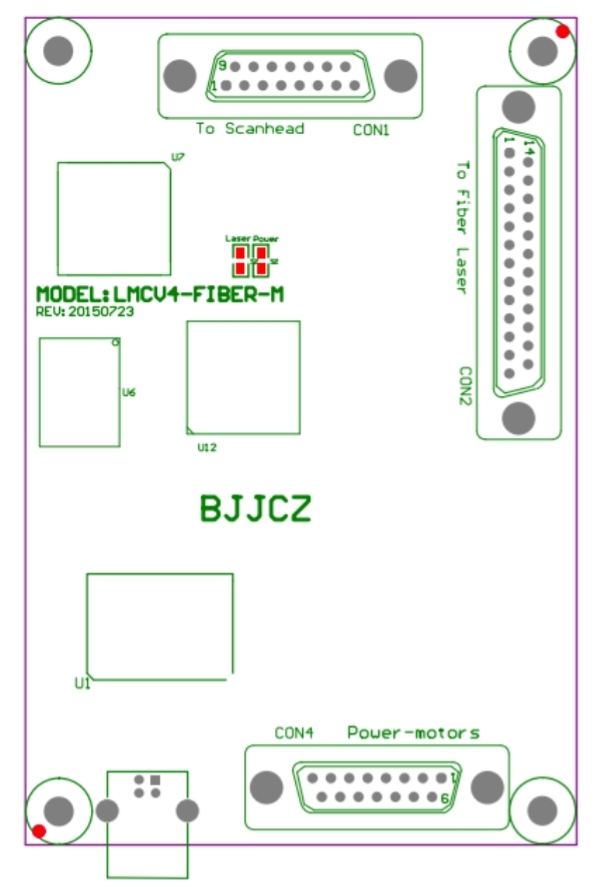

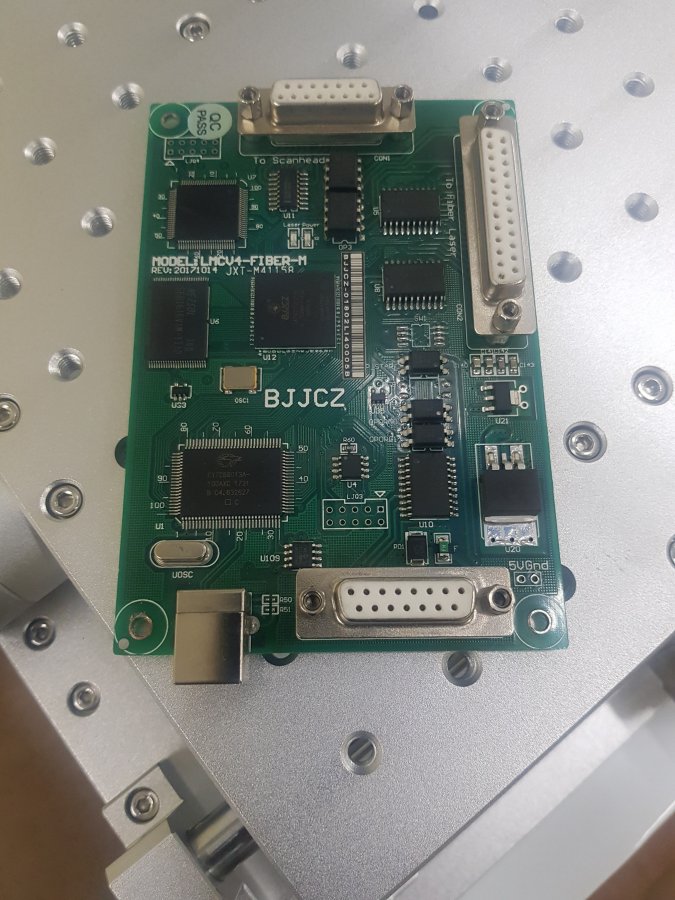

Станок на базе Raycus 30W в стационарном исполнении, (фото платы, колонны и схемы к ней - прилагаются), EzCad 2.14.9



[halkru]

Задача, примерно, такова: питание включено - горит зеленый, стартует маркировка - загорается красный, по окончании - зеленый.

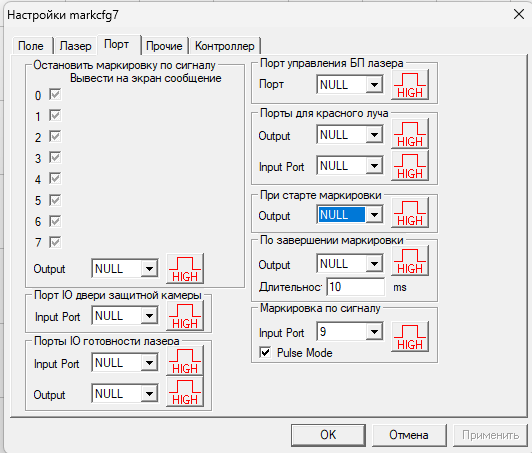

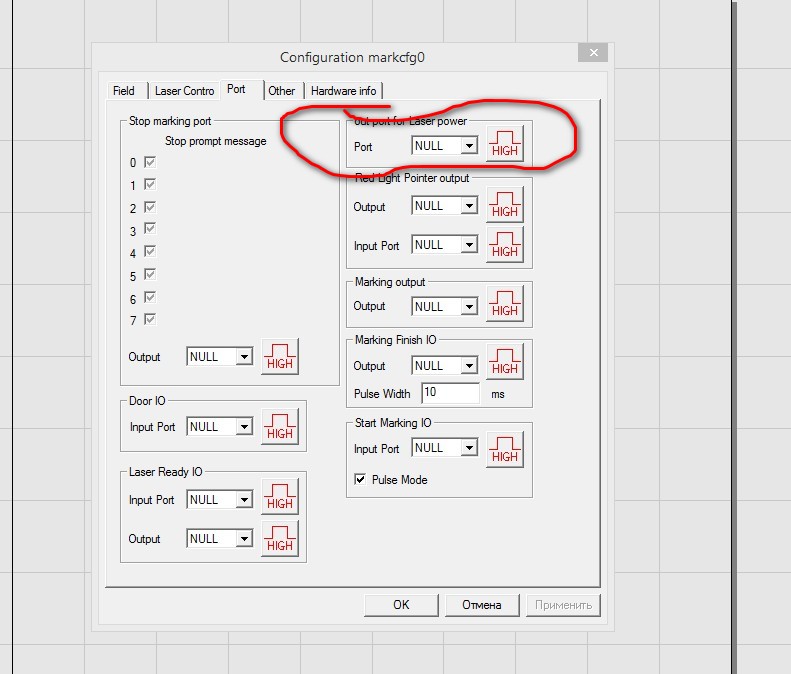

Возможно, использовать (настроить) порт включения лазера.



[Antony Kox]

Константин, спасибо за подсказку, можно в двух словах последовательность действий пожалуйста. Как правильно подключить фонарик, какой пин отвечает за сигнал?



[halkru]

какой пин отвечает за сигнал

Здравствуйте, Вы его сами можете назначить в программе, смотря какой будете использовать.



[Antony Kox]

В программе понял , а на плате, где Константин, отметте пожалуйста если не затруднит.



[halkru]

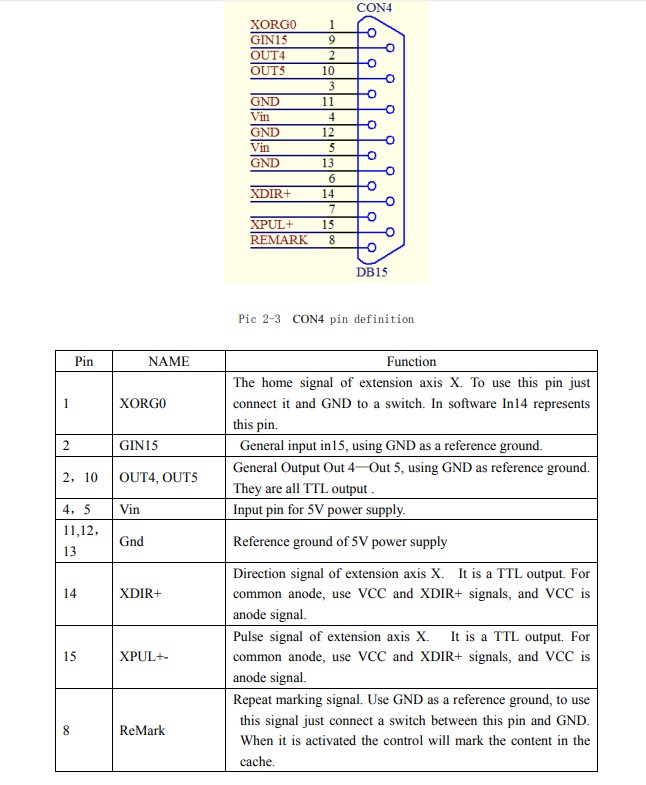

Исходя из документации - OUT4 или 5

Следует учитывать, что выходы ТТЛ и напрямую управлять 24 В не получится.



[MaxiMarker]

можно в двух словах последовательность действий пожалуйста. Как правильно подключить фонарик, какой пин отвечает за сигнал?

В Вашем случае нужно городить небольшую схемку с реле. Константин Вам правильно написал, что TTL уровень - это 5В (причём ещё и с ограничением по току). А у Вас там 24 вольта нужно коммутировать.



[Antony Kox]

Понял, спасибо большое Константин и MaxMarker!!!



[Vasya256]

СО2 50w, контроллер LMC V4 dig.

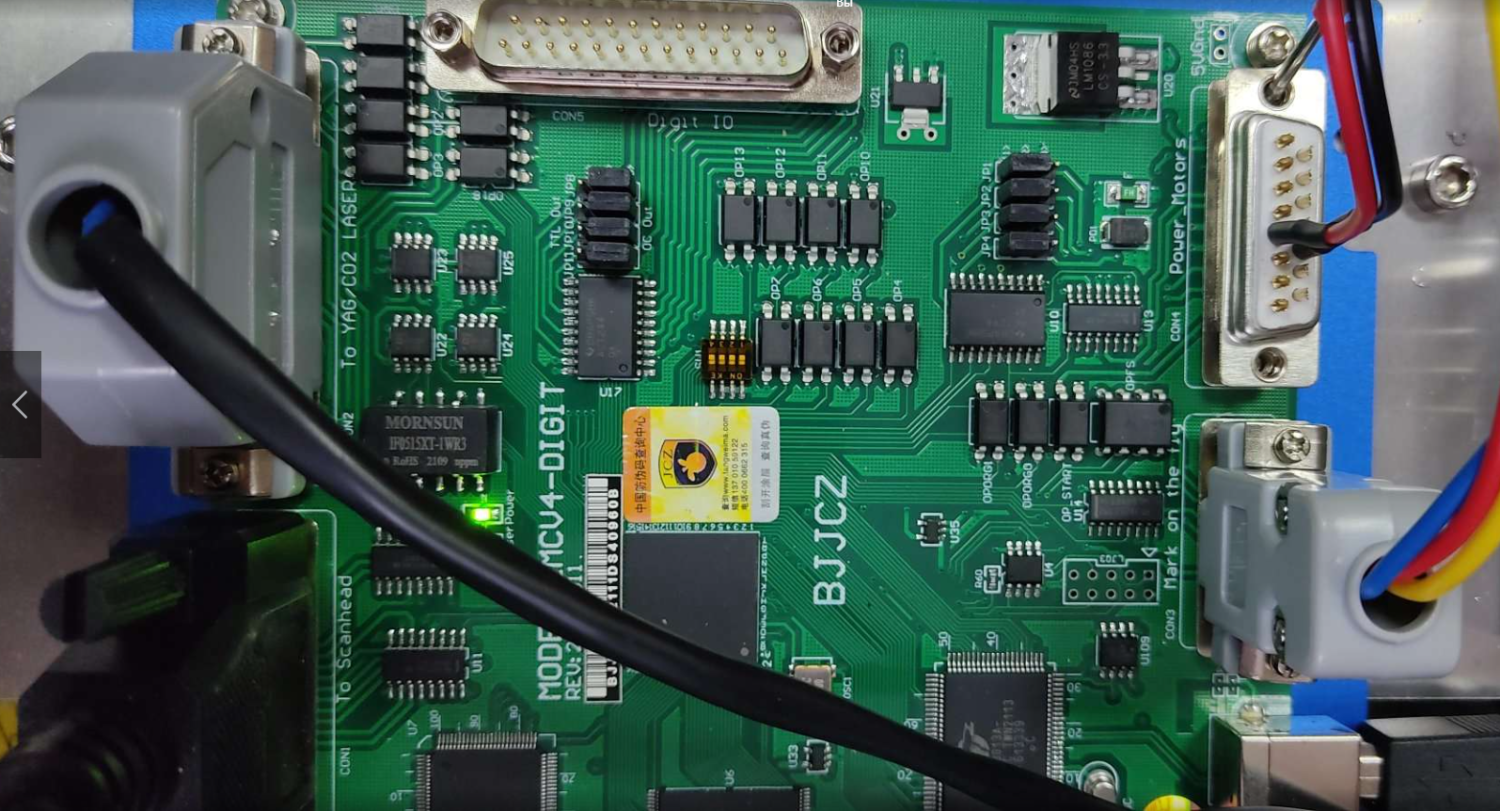

Доброго времени суток. Столкнулся с той же хотелкой, только вместо столбика достаточно любой лампы. Могли бы Вы пояснить более детально какой порт активировать в EzCad и какие пины использовать.
