Работа маркера в fly без encodera

[A.Akimov]

Добрый вечер.

Может кто сталкивался.

Можно ли заставить маркер работать в режиме fly без подключения энкодера(перемычку может воткнуть какую-то)?

Производитель Beijing JCZ утверждает что да, инженер говорит что только смоделировав его присутствие через осциллограф.

Программа EzCad 2.14 не дает запустить эмуляцию, видимо требует подключение энкодера.

Кто может посоветовать? Какие есть варианты решения вопроса?

Всем спасибо?

p.s. вариант купить энкодер есть, спасибо Hulk. Но хотим пока что смоделировать процесс, т.к. есть источник со стабильной скоростью.



[A.Akimov]

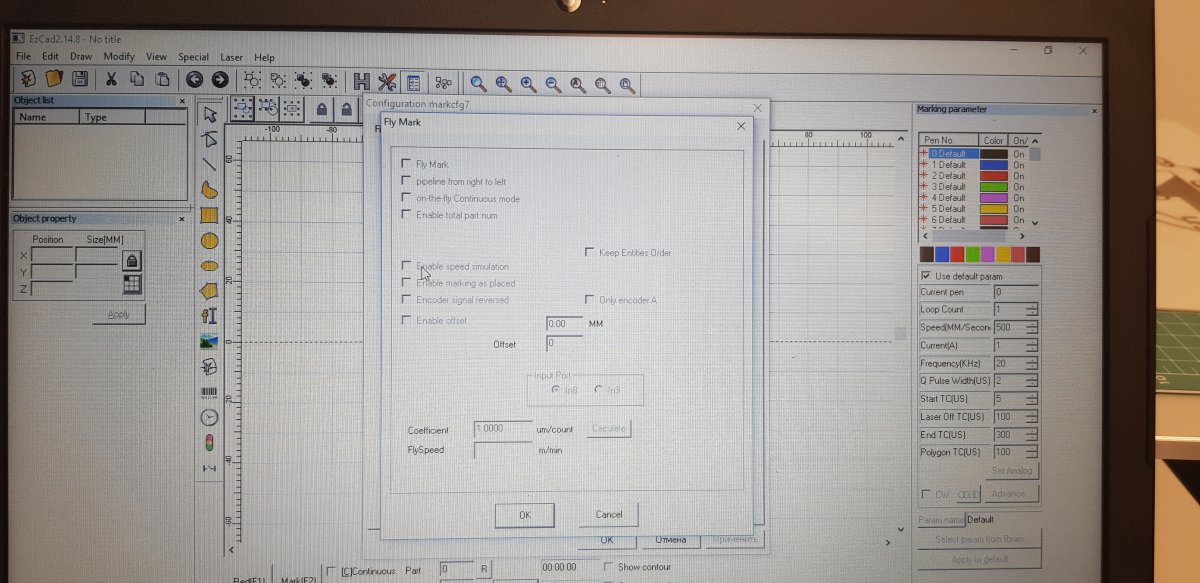

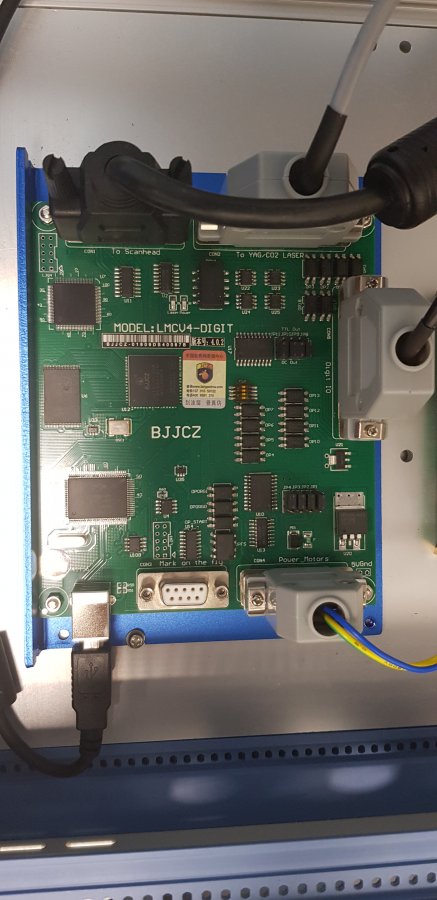

фото с платы и программы



[MaxiMarker]

Так собственно а сама функция "Fly mark" активирована в контроллере ? Это платная опция, по умолчанию она закрыта.



[halkru]

Это платная опция, по умолчанию она закрыта.

Вроде так и есть.



[A.Akimov]

Так собственно а сама функция "Fly mark" активирована в контроллере ? Это платная опция, по умолчанию она закрыта.

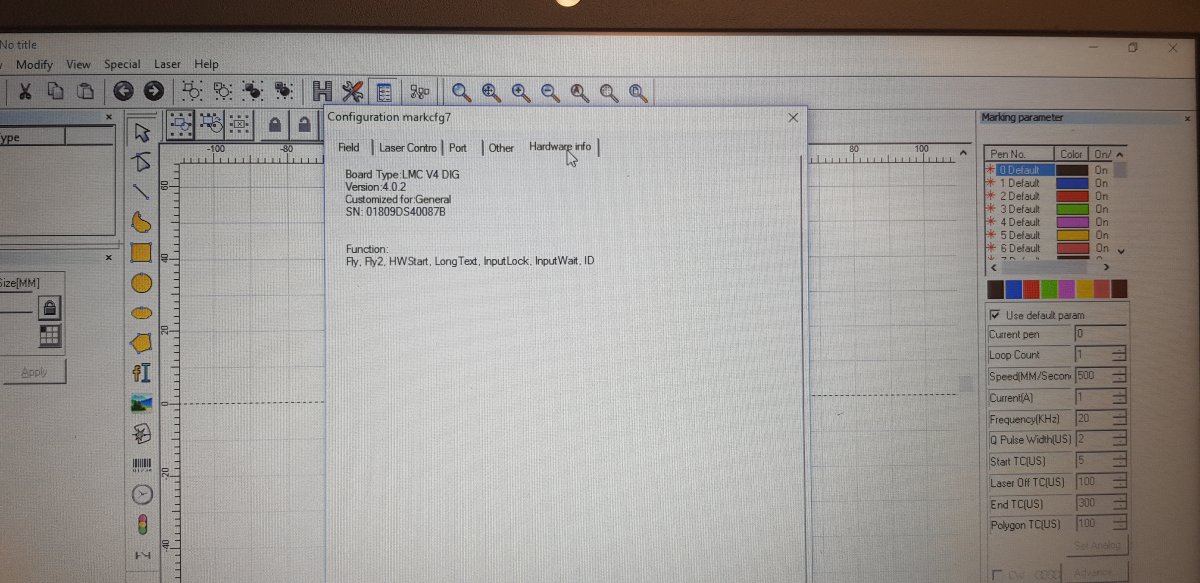

На первом изображении, в графе функции есть Fly, Fly 2 - это то? или есть другой способ проверить?



[halkru]

есть другой способ проверить?

Обратиться в EzCad, если плата оригинальная - удалённо могут проверить конфигурацию, если сочтут это нужным для себя.



[A.Akimov]

да, вы правы.

Они могут разблокировать за 100 долларов её.

Я так понимаю это прошивка контроллера будет?



[halkru]

прошивка контроллера будет?

Да, удалённо (интернет), насколько помню чз утилиту J8.exe в контроллере создают изменение.



[A.Akimov]

Продолжая тему.

Вопрос для знающих.

Зная время маркировки в стационарном режиме (например тестовой надписи высотой 3 мм 50 символов с шагом 1м "123456789 123456789 123456789 123456789 123456789 "), как высчитать максимальную возможную скорость fly-режима/конвейера?

Пример:

Надпись из примера, наносится за 0.1 с. Длинна надписи 100 мм, объектив 100мм.

Следовательно, 100мм мы можем обработать за 0.1 с,
значит за 1с можем сделать 1м,
а 1 минуту - 60 метров.
Итого 60 м/мин.

Но это не соответствует действительности, реальные значения/возможности в районе конвейра/линии/fly режима 180-240 м/мин.

А при таких данных, надпись должна наносится за
240 м/мин
240000 мм/мин
4000 мм/с
при поле 100мм, надпись должна наносится за 0,025с.
Что-то не так.

Есть у кого-нибудь мылси/идеи как можно задать это в формулах?



[Vesperto]

Да нормально вы считаете надпись сама наносится за 0.1с. поле у вас 100 мм. Просто пока наносится надпись конвеер у вас тоже сдвинется со своей скоростью 60 м/мин 1м/с это 1000 мм/с за 0.1 сек это 100 мм )) значит за время маркировки вся надпись уедет из поля маркировки. Интересная тема. А откуда у вас значения в районе 180-240 м/мин?



[A.Akimov]

Да нормально вы считаете надпись сама наносится за 0.1с. поле у вас 100 мм. Просто пока наносится надпись конвеер у вас тоже сдвинется со своей скоростью 60 м/мин 1м/с это 1000 мм/с за 0.1 сек это 100 мм )) значит за время маркировки вся надпись уедет из поля маркировки. Интересная тема. А откуда у вас значения в районе 180-240 м/мин?

Опытным путем )
все это сильно зависит от алгоритма обработки сканирующего устройства. правды пока не нашел
