Подгон красного луча под маркировочный луч

[I.graver]

Всем добрый день, сбились настройки поставленные с завода в Китае после чего гравировка немного не соответствует позиционированию красным лучем. То есть позиционирует красный луч по координатам например Х/Y - 0/0 а гравирует X/Y 0.5/0.3 Видео с проблемой: Подскажите как можно програмно исправить, что нужно для этого делать? Программа EzCad 2, гравер Raycus 30w. Зарание благодарю.



[bazha]

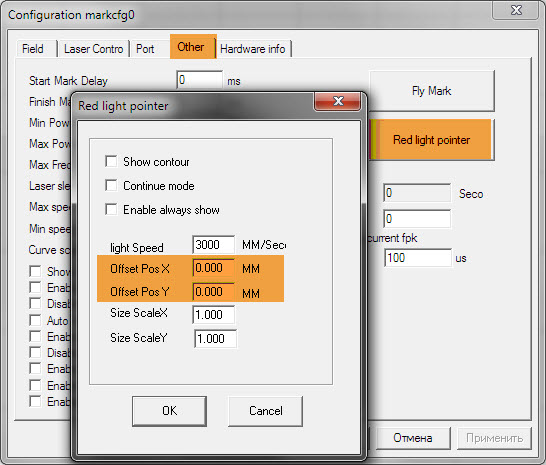

F3-other-red light pointer
offset Pos X
offset Pos Y



[MaxiMarker]



[I.graver]

Благодарю, это то что нужно! Всем спасибо за быстрые ответы! Не знаю, удалять тему или оставить для тех у кого может быть подобная проблема?



[I.graver]

Ребят, вобщем все таки не решилась задача. Подогнав параметры которые вы написали у меня сместился красный луч и все хорошо в левой стороне позиционирования, но теперь не совпадает правая сторона позиционирования, такое ощущение что красный луч "сжался" по оси Х. Выкладываю видео на котором видно что отгравирован большой прямоугольник и видно что по левой стороне все бьет милиметр в милиметр а с правой стороны есть отхождения. Подскажите в чем может быть проблема и как решить?



[igorzh]

Там же есть коэффициенты масштабирования по X и Y!



[I.graver]

Там же есть коэффициенты масштабирования по X и Y!

Не могли бы вы сказать где именно искать эти коэфициенты?



[iDenis]

Не могли бы вы сказать где именно искать эти коэфициенты?

Size ScaleX и Size ScaleY
Скачайте мануал, на этом форуме, даже на русском языке есть, сразу много проблем самостоятельно решите.



[MaxiMarker]

сбились настройки поставленные с завода в Китае

Они не сбились... они просто не были правильно настроены - и в этом корень ваших проблем.
Вы приобрели дешёвое китайское изделие в надежде на то, что за эти деньги там всё будет, как в немецком автомобиле.
Так не будет. Поэтому, либо сами настраиваете и сами разбираетесь, либо платите деньги компетентным людям и они вам всё настраивают и достраивают.
Форум частично может помочь, но при условии желания самому прочитать большое количество тем и самому во всём разобраться.
