Замена блока розжига halk50 на 60w

[V lаd]

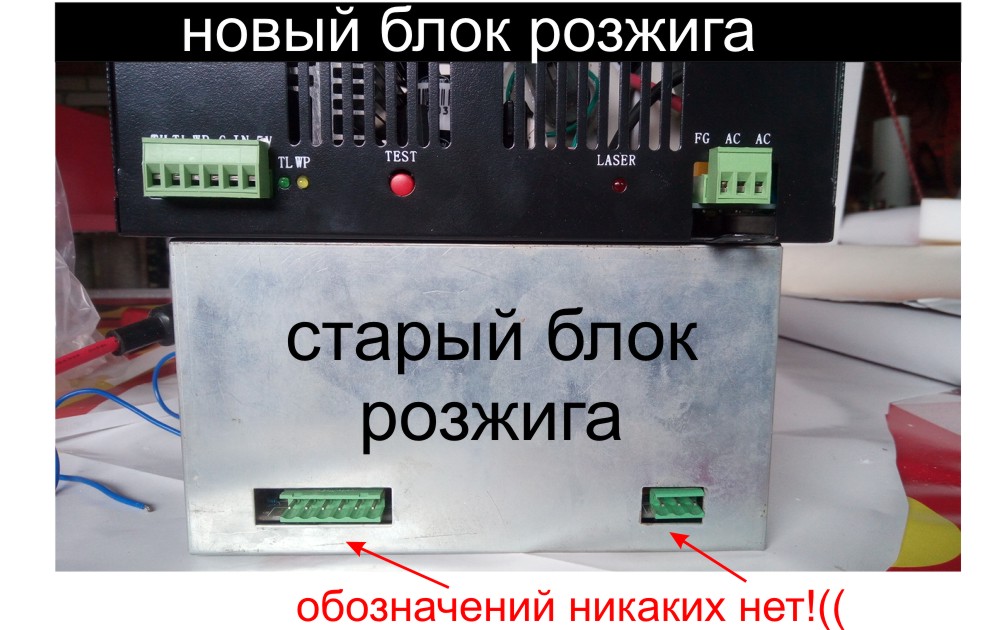

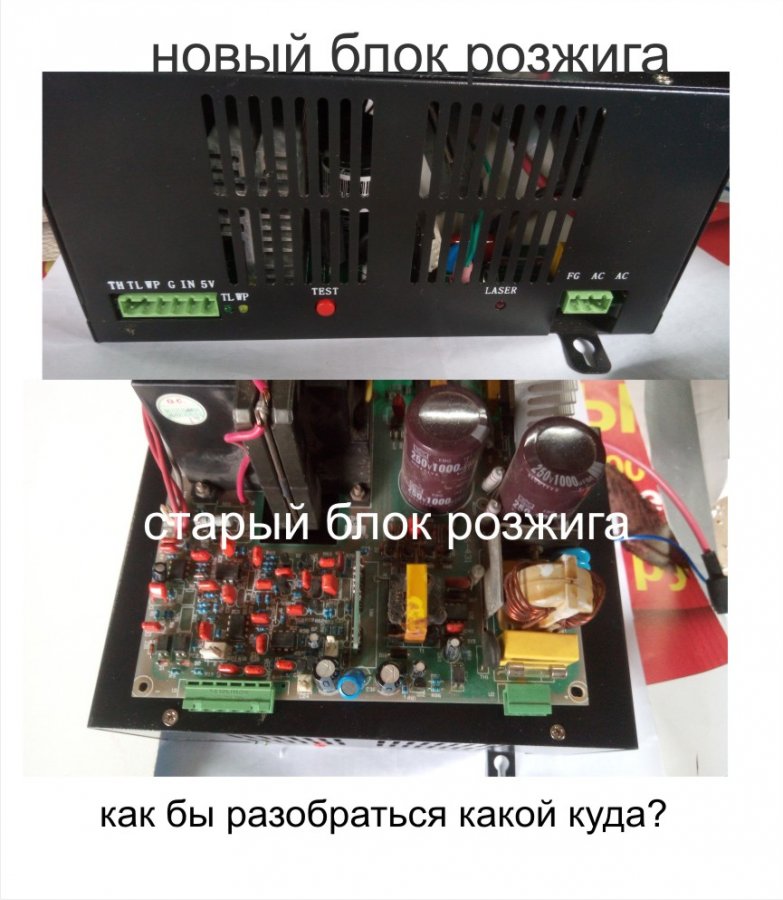

Уважаемые форумчане! Возникла необходимость замены блока розжига на нашем Halk50 (долго и надёжно выручал нас), но современные блоки розжига отличаются, есть маркировка на разъёмах, а на старом блоке нет. Как правильно заменить блок учитывая пины разъёмов, соотносятся они один к одному? Просьба помочь!



[halkru]

современные блоки розжига отличаются

Здравствуйте. Высоковольтные блоки как правило унифицированы и порядок следования/назначения пинов совпадают.



[V lаd]

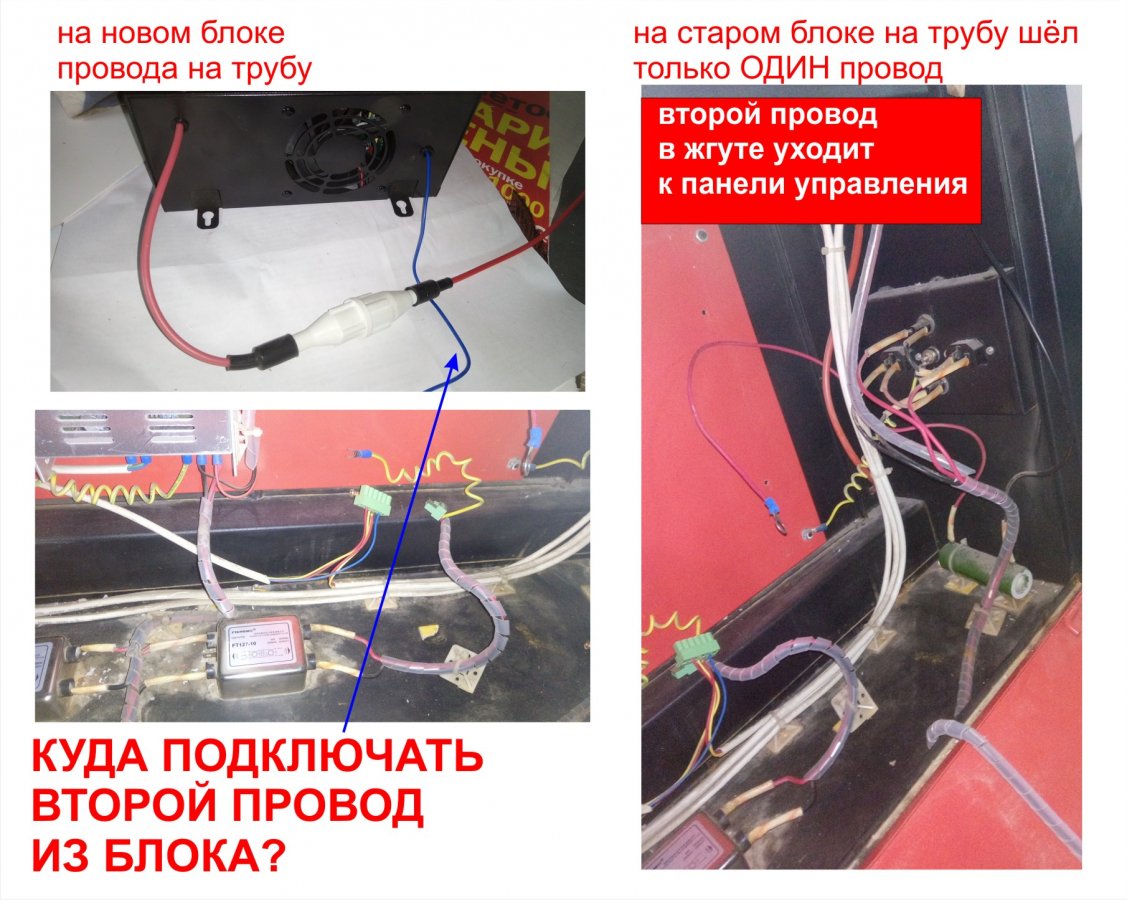

Вопрос по второму проводу. От старого блока шёл один красный провод на трубку. Второй нырял в жгут и уходил через амперметр на панель управления, а у нового выходит два провода, вопрос: куда стыковать этот второй чёрный провод?



[halkru]

У них (ИБП) у обоих два выхода, красный (толстый) - высоковольтный, второй - тонкий - низковольтный.



[V lаd]

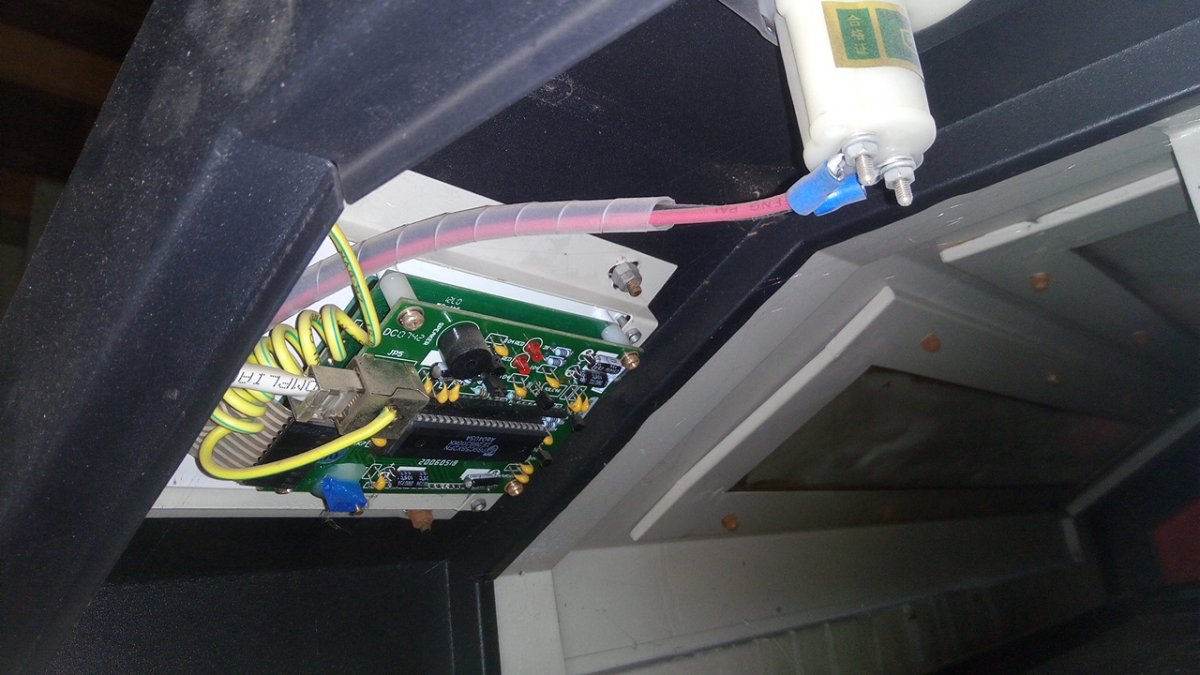

Вы правы, на новом блоке именно так и есть, в отличие от старого. И тот, второй провод выходит из отеска где трубка и прячется "стыдливо" в жгут и далее выходит через амперметр к панели с кнопками. Потому и возникло непонимание, куда подключать второй провод выходящий из нового блока?!



[V lаd]



[halkru]

Вы правы, на новом блоке именно так и есть, в отличие от старого. И тот, второй провод выходит из отеска где трубка и прячется "стыдливо" в жгут и далее выходит через амперметр к панели с кнопками. Потому и возникло непонимание, куда подключать второй провод выходящий из нового блока?!

На амперметр, вместо прежнего.



[V lаd]

Спасибо, блок начал выдавать тэстом импульс на трубку.

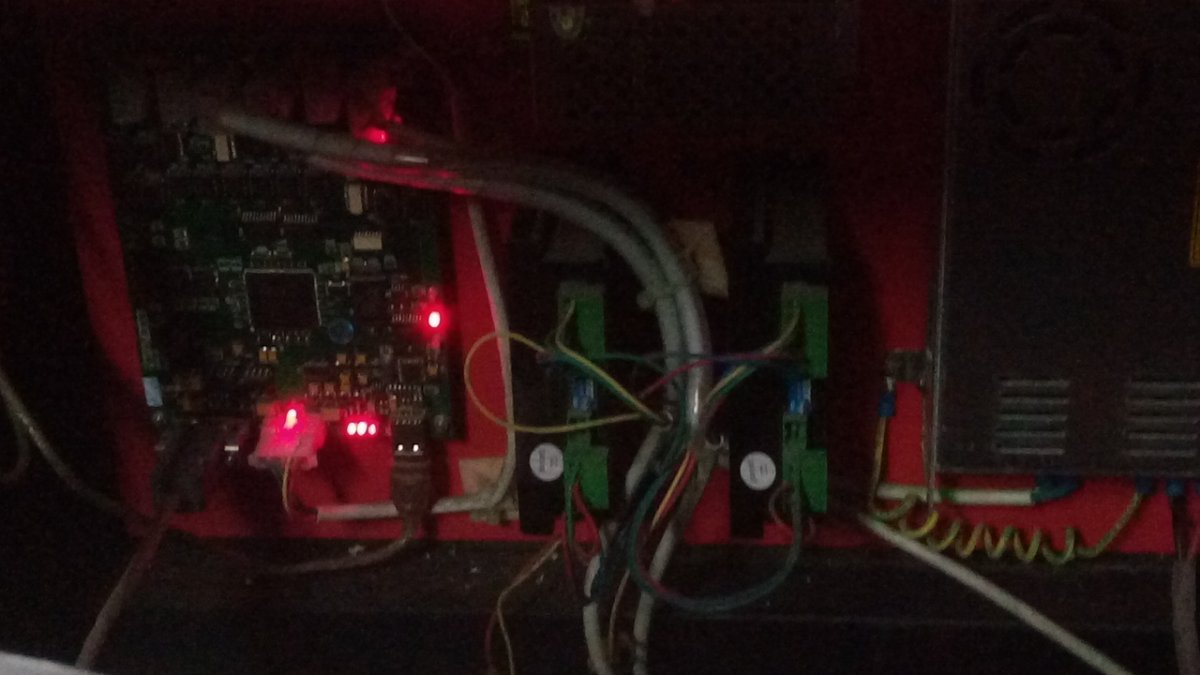

Но перестал работать пульт с кнопками, нет подсветки, но с обратной стороны горит один светодиод, т.е. питание приходит. Так же светодиоды работают на плате контроллера. На фото видны светящиеся светодиоды платы управления. Как запустить станок?



[halkru]

Как запустить станок?

При включении уходит в "дом"?



[V lаd]

Добавлю, при загрузке проекта с ПС шаговики отрабатывают задачу перемещения.



[V lаd]

Да, при включении уходит в дом. И с нажатием красной кнопки пульта (не помню как обозначена) так же уходит в дом и назад на последнее место дислакации. Эта кнопка из всех одна работает на пульте.



[halkru]

Да, при включении уходит в дом. И с нажатием красной кнопки пульта (не помню как обозначена) так же уходит в дом и назад на последнее место дислакации. Эта кнопка из всех одна работает на пульте.

Скорее всего был "пробой" на корпус и панель управления сгорела, возможный вариант работы только из программы.



[V lаd]

Спасибо, будем пробовать.
