Купили raycus 30вт. есть вопросы. :)

Влад СВС

Новый пользователь
Здравствуйте, ждем Вашей помощи.
Мы приобрели лазерный станок, заработал сразу из коробки. Спасибо Китайцам все настроили заранее.
1. Первый вопрос - есть ли возможность пускать на гравировку из под корела?
Экспортируем с корела в SVG но это просто истерика в EZCad приходится заново рисовать.

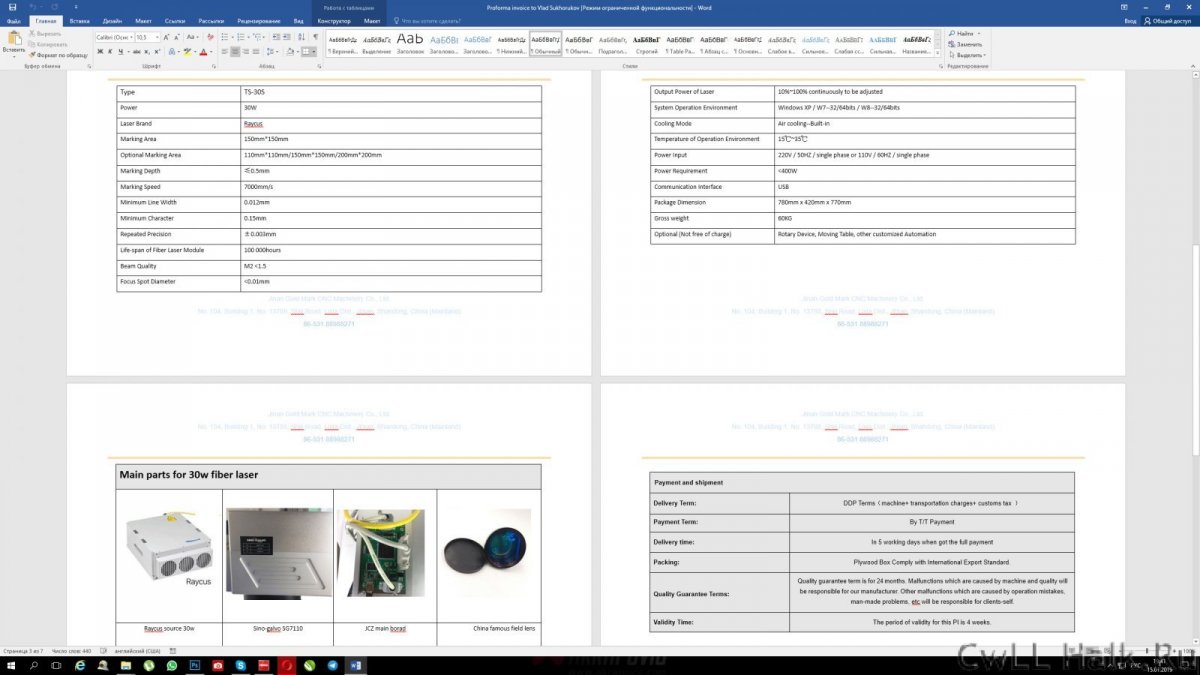

У нас EZCad 2.7.6 Может есть версии по новее и сможем ли мы в них работать со своим лазером. В приложении наша конфигурация.
2. Как на металле и нерже достичь насыщенного черного цвета, мы жгем металл в черную шубу сильнее и меньше но она все равно под определенными углами не прям черная серая я бы сказал.
3. Как делать черный без желтого нагара?
4. чернение аллюминия. Возможно ли?
5. Скачали инструкцию по ИзиКад но там очень поверхностно. Есть ли инструкция где будут расписаны все подменю (гравировка на кольцах и тп) а так же настройки источника?
6. Не ясно как без вращающего устройства отгравировать внутри кольца. Вроде в плагине для колец есть какие то изменения пропорций но ничего толкового не выходит. кольцо под углом а надпись например выходит ровной...

А пока все гуд! :)) Делали глубокую гравировку - на ура с алюминия и латуни выбрал 1 мм глубины.

В общем, если поможете пусть даже не на все пункты. Будем премного признательны.


Вложения

  • Untitled-1.jpg
    108,6 KB · Просмотры: 572

Влад СВС

Новый пользователь
Еще при гравировке металла получается не равномерное заполнение, какие тонкие полоски типо пропускает. Понимаю что где то связано с размером шага, но все же. Сначала делали на 0.08 шаг линии, по пробовали опускать до 0.15 Все равно где то но пропустит.


iDenis

Активный участник
делали на 0.08 шаг линии, по пробовали опускать до 0.15 Все равно где то но пропустит.
попробуйте шаг ставить 0.05, насколько я заметил на некоторых шрифтах пропуски достаточно серьезные бывают.
на ютуб канале MaxiMerker (опытный пользователь данного форума) много подчерпнул для себя по гравировке на кольцах


Влад СВС

Новый пользователь
попробуйте шаг ставить 0.05, насколько я заметил на некоторых шрифтах пропуски достаточно серьезные бывают.
на ютуб канале MaxiMerker (опытный пользователь данного форума) много подчерпнул для себя по гравировке на кольцах
Спасибо.


Влад СВС

Новый пользователь
Изменил "путь" гравировки, который с прерывистой линией и все ок. Он тогда гравирует один объект целиком, не делит его на кусочки! теперь гравировки цельные без косяков.


shatrovmax

Активный участник
Экспортируем с корела в SVG
А зачем? EzCad Замечательно кушает PLT и DXF и ничего не нужно перерисовывать...
4. чернение аллюминия. Возможно ли?
На МОРА-излучателе возможно, насколько мне известно.


Влад СВС

Новый пользователь
А зачем? EzCad Замечательно кушает PLT и DXF и ничего не нужно перерисовывать...

На МОРА-излучателе возможно, насколько мне известно.

Мы в корел дро работаем, что то не видел там ни plt ни dxf. Поищу еще раз. Мы экспортируем в SVG, но жто танцы с бубном в основном. Да и изикад ни в какое сравнение с корел дро не идет все равно.


Влад СВС

Новый пользователь
Вы верно шутите???
Нажмите ctrl+E и выберите нужный формат...

)) есть, спасибо попробуем с ними поработать. Но сути это не меняет. Все равно красить надо заново, а следовательно делатьновые макеты в изикад...


ANDREY_A80

Новый пользователь
Здравствуйте, ждем Вашей помощи.
Мы приобрели лазерный станок, заработал сразу из коробки. Спасибо Китайцам все настроили заранее.
1. Первый вопрос - есть ли возможность пускать на гравировку из под корела?
Экспортируем с корела в SVG но это просто истерика в EZCad приходится заново рисовать.
У нас EZCad 2.7.6 Может есть версии по новее и сможем ли мы в них работать со своим лазером. В приложении наша конфигурация.
2. Как на металле и нерже достичь насыщенного черного цвета, мы жгем металл в черную шубу сильнее и меньше но она все равно под определенными углами не прям черная серая я бы сказал.
3. Как делать черный без желтого нагара?
4. чернение аллюминия. Возможно ли?
5. Скачали инструкцию по ИзиКад но там очень поверхностно. Есть ли инструкция где будут расписаны все подменю (гравировка на кольцах и тп) а так же настройки источника?
6. Не ясно как без вращающего устройства отгравировать внутри кольца. Вроде в плагине для колец есть какие то изменения пропорций но ничего толкового не выходит. кольцо под углом а надпись например выходит ровной...

А пока все гуд! :)) Делали глубокую гравировку - на ура с алюминия и латуни выбрал 1 мм глубины.

В общем, если поможете пусть даже не на все пункты. Будем премного признательны.
Черный цвет без желтого нагара можно сделать, если после гравировки пройтись обычной стиральной резинкой.


RuSS56

Активный участник
6. Не ясно как без вращающего устройства отгравировать внутри кольца. Вроде в плагине для колец есть какие то изменения пропорций но ничего толкового не выходит. кольцо под углом а надпись например выходит ровной...
Да вроде никак. Надпись и есть прямая. Только за счет вращения будет гравировать внутри. Хотя без устройства вращения я бы и снаружи не взялся гравировать.

1. Первый вопрос - есть ли возможность пускать на гравировку из под корела?
Экспортируем с корела в SVG но это просто истерика в EZCad приходится заново рисовать.
Отлично работаю и с SVG и с DXF. Безо всяких дорисовок. Главное правильно подготовить файл в самом кореле.


Сигизмунд

Активный участник
1. из корела сразу гравировать нельзя! Я чаще использую файл экспорта плт (плоттерная резка).. Тобишь просто потом накидываю штриховку на файл в езкад и гравирую.. (совет увеличивать файл в размерах потом экспортировать в плт потом уже в изкард выставить нужный размер качество файла будет выше) (еще совет если шрифты или рисунки будут с пересекающимися кривыми абрисами и тогдалее ..то лучше файл перевести в растр (и гравировать растром) или растровое изображение трасировать почистить и у вас уже "правильный" файл для гравировки получится )
2. 3.Идеального черного цвета "не бывает" в природе.. Так что ваше серое от лукавого фото а лучше видео ..Шаг штриховки меньше время гравировки дольше..(скорость меньше) мощность больше .. потом полировочной губкой или кисточкой смахнуть окалину-пыль..
4. что вы подразумеваете по чернением.. если маркировать( то-есть поверхностное изменение цвета вряд-ли выйдет как на нерже к примеру) а если глубоко гравировать в принципе райкус 30 как справиться с линзой с рабочим полем 10 на 10 легко
5. Не нашелся еще такой добрый человек который бы так подробно все расписал..В основном все работают интуитивно очень много всяких режимов и шишек которые набиваются со временем
6. Если в у вас нет вращающегося устройства и вы хотите гравировать кольца то вам надо купить вращающееся устройство...
