Что можно делать с помощью 3D фрезера

[halkru]

Примеры работ, приглашаем делиться - обсуждать



[halkru]

Попробуем объединить здесь



[halkru]

В работе



[halkru]

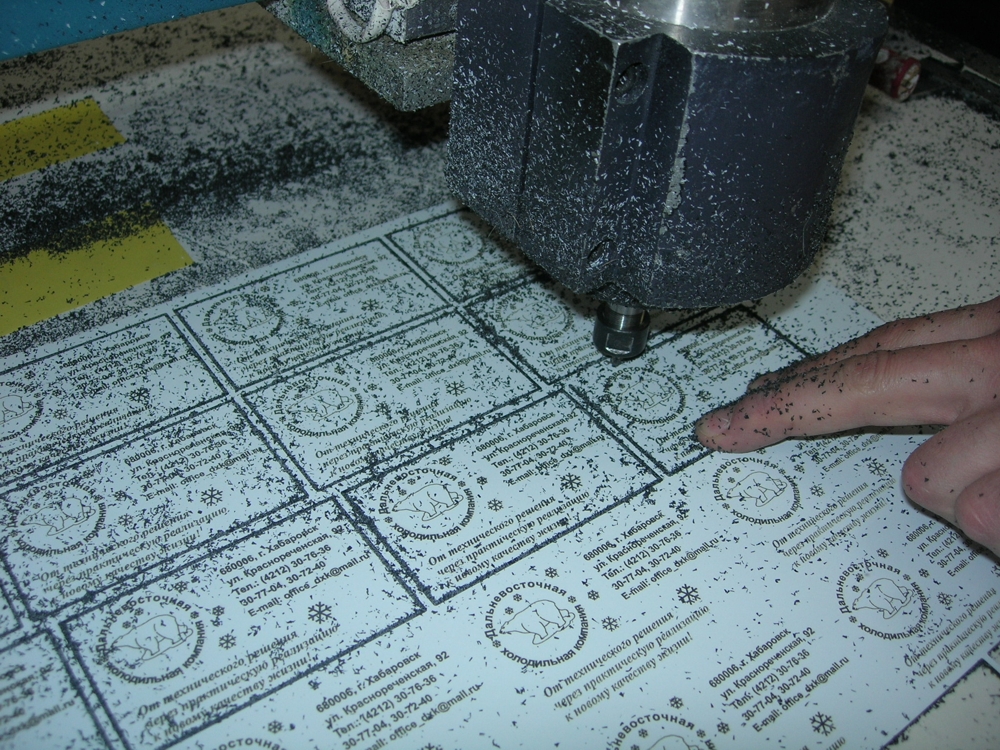

Вырезание "сервисных карточек" (отгравированных на лазере). По окончанию каждого реза - желательно придерживать, иначе - может выскочить с заломом



[halkru]

Пример 2D, 3D обработки разными шагами и инструментом



[halkru]

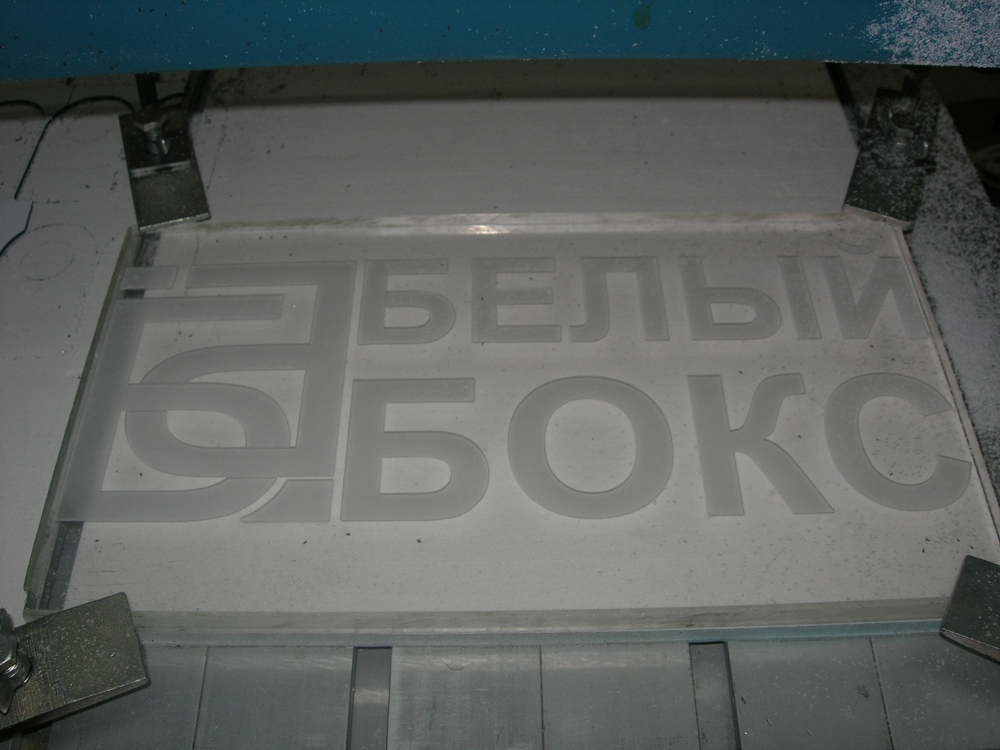

2D гравировка акрила для дальнейшего торцевого подсвечивания



[halkru]

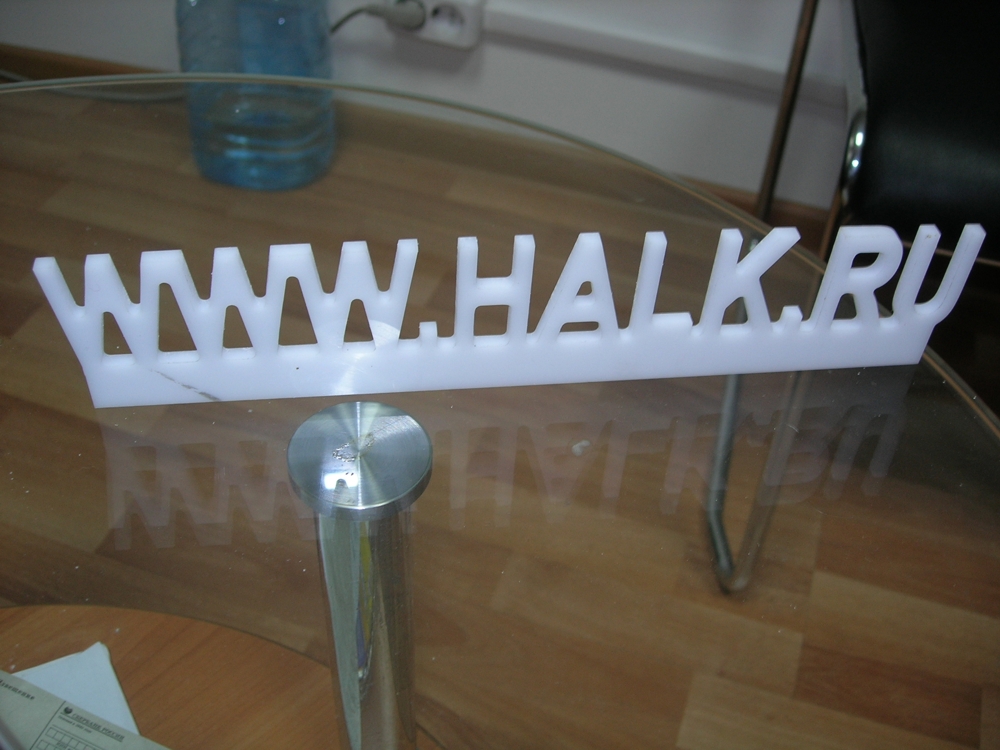

Резка молочного акрила



[halkru]

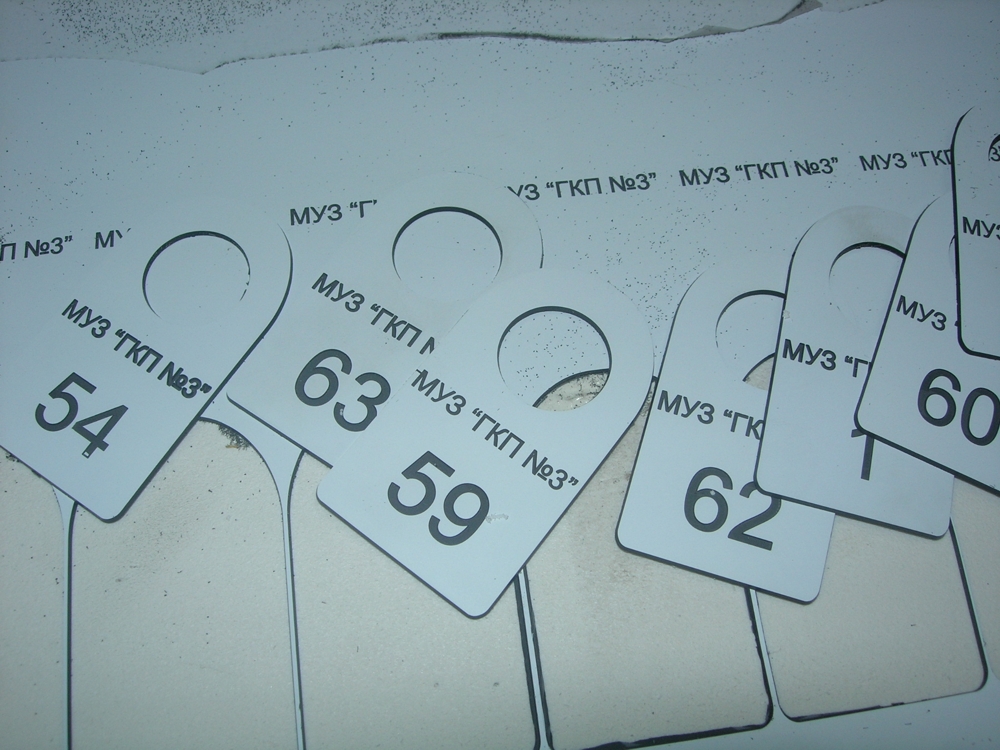

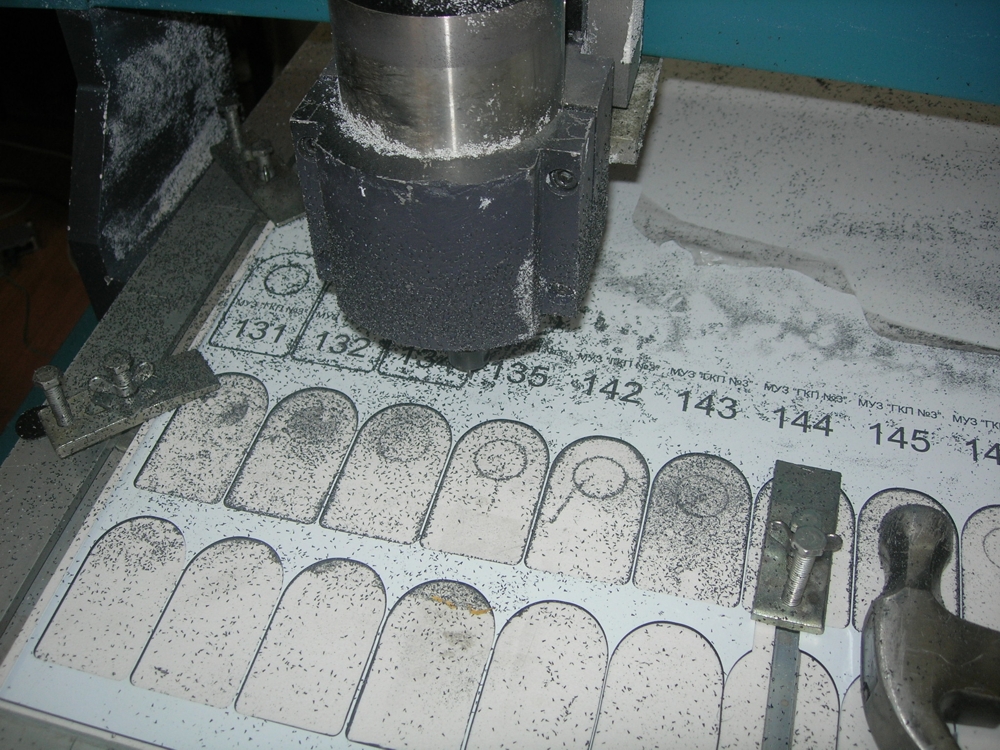

Резка алюминиевой композитной панели



[halkru]

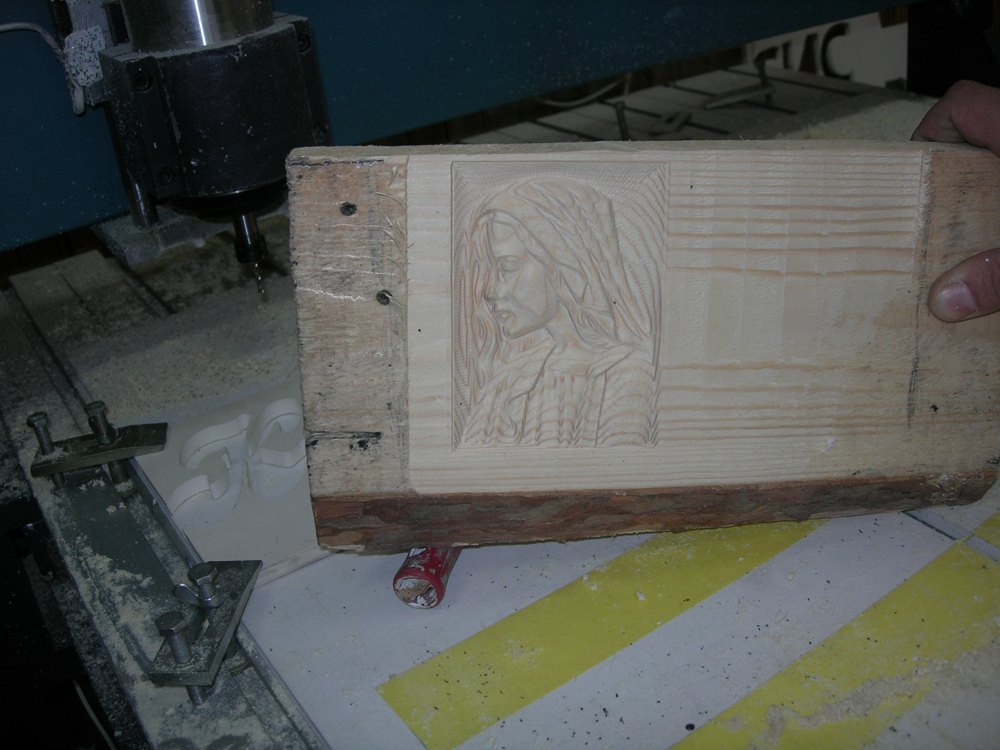

3D гравировка барельефов



[halkru]

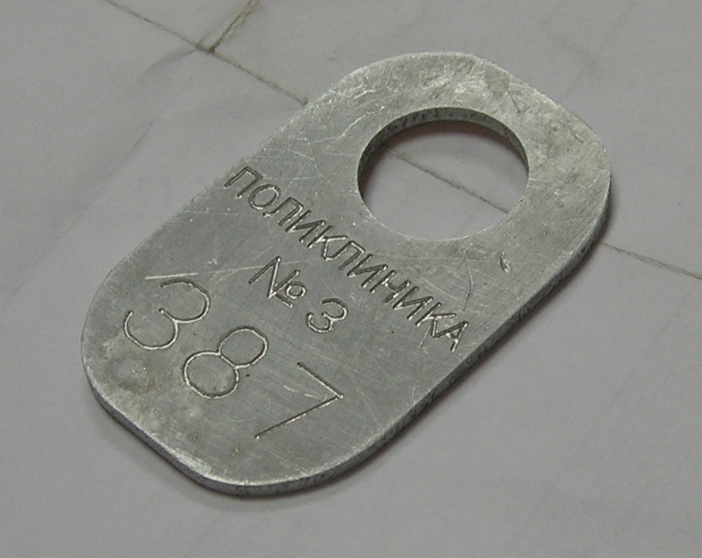

Гравировка и вырезание металлического номерка



[Игорь Митрофанов]

У вас там на картинке где halkru.com гравировано лежит помоему металлическая печать, можно-ли на ваших станках делать такие печати?



[halkru]

Да, конечно, Suda SD3025S - фтопку (проблемы с субдрайверами двигателей - просто микросхема), также данные надо резать по 128 Кб (об это много вопросов на форумах - шпиндель неожиданно уходит всторону). Тем более на китайском рынке появилось много производителей этой модели по OEM), мы от них отказались, вопрос контекта сайта. В ближайшее время предложим замену - думаю по достойной цене. Вид примерно такой см.рис.



[halkru]

Еще и по золоту можно, мода на какие-то кольца пошла из двух пластин ..



[vv92]

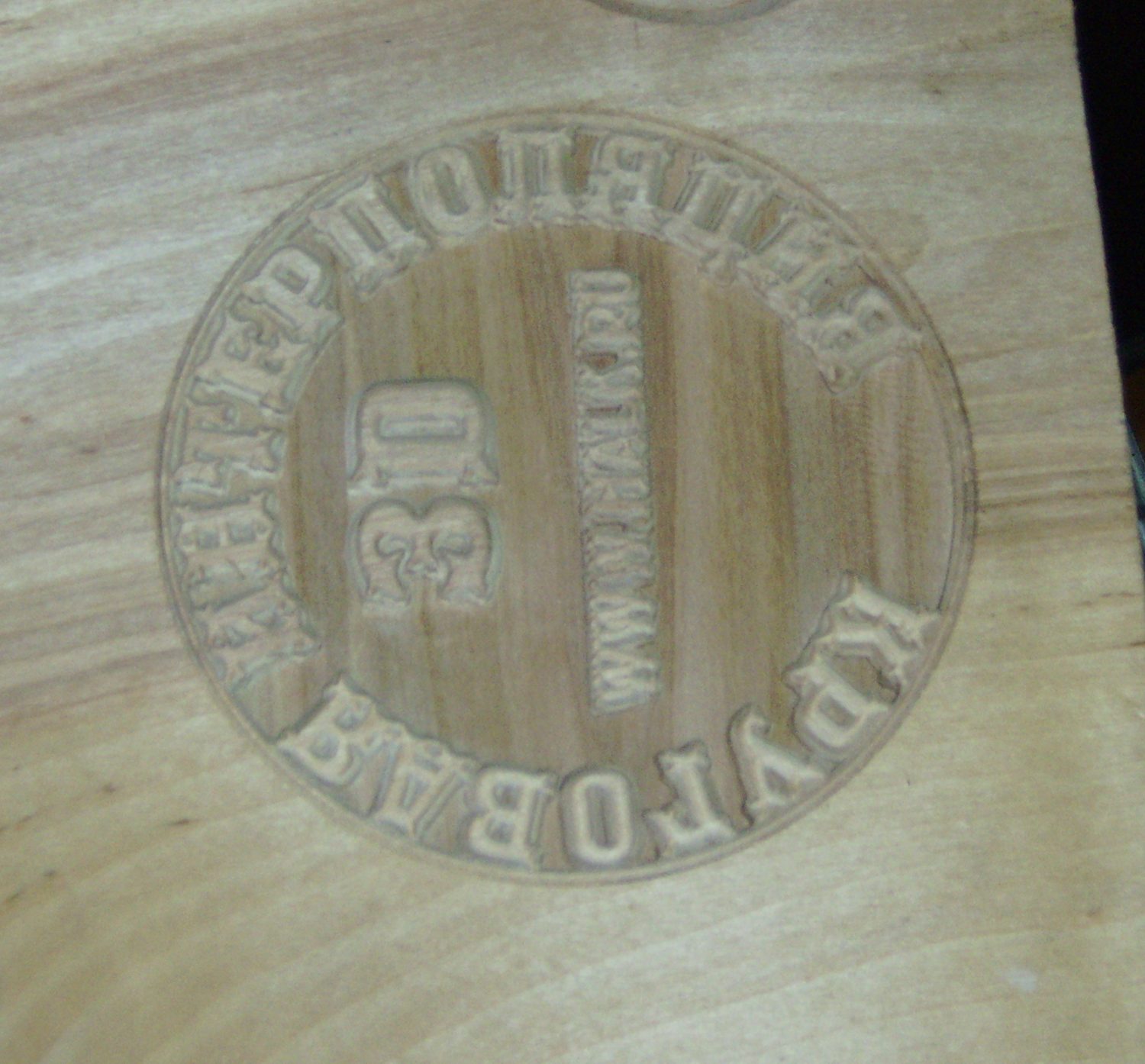

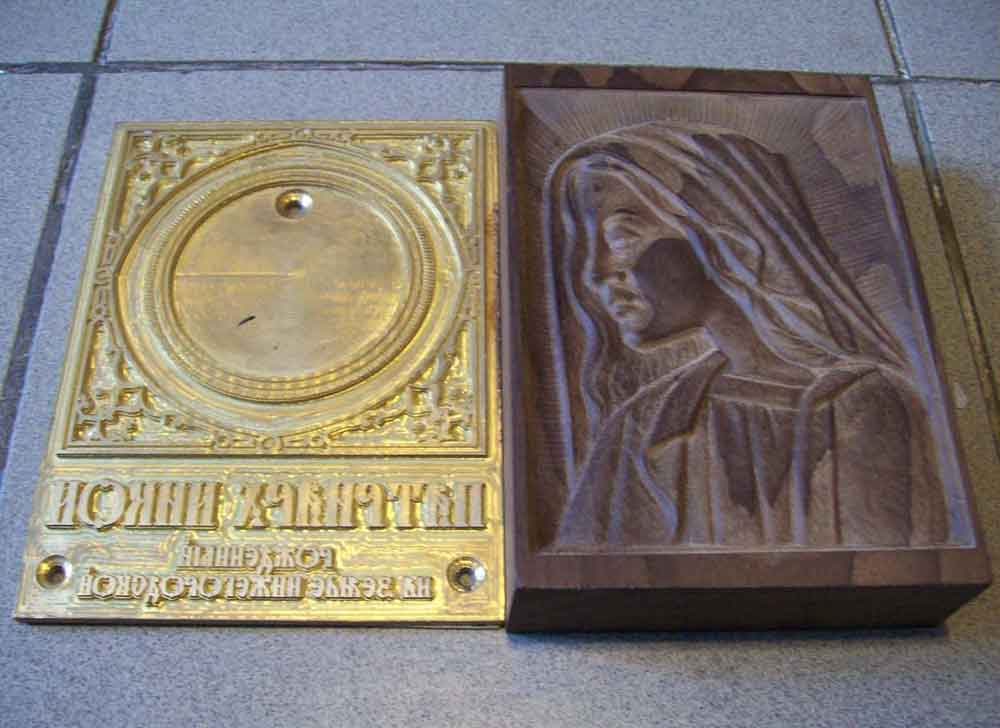

Suda SD3025 впролне работоспособный станок, легко и не дорого ремонтируется, механика хорошо приспособлена для гравировки металлов. Проблема обработки файлов более 128К решается отстройкой работы компьютера (аналогичные проблемы с плоттерами). Самый большой недостаток-не развязаны скорости обработки X,Y и Z (решается "наклонным врезанием" инструмента). Матрица слева делалась на SD около 20 чясов, данный станок трудится почти два года не менее 8 часов в день, правда при подобной нагрузке (и российской сети), шесть раз менял драйвера (стоимостью 100-200руб, где купишь). Справа дерево (120х160х8мм), обработка в 2 фрезы около 30мин (вторая фреза "Шар" с шагом 0.2-спешил, быстрее шлифануть вручную).



[halkru]

Мы об этом много говорили ...
Неразрешимых проблем не бывает, только к чему они?
У плоттеров это было 5 лет назад, в основном у Dika, начинка почти у всех сменилась.



[halkru]

3D обработка круговой интерполяцией



[Guest]

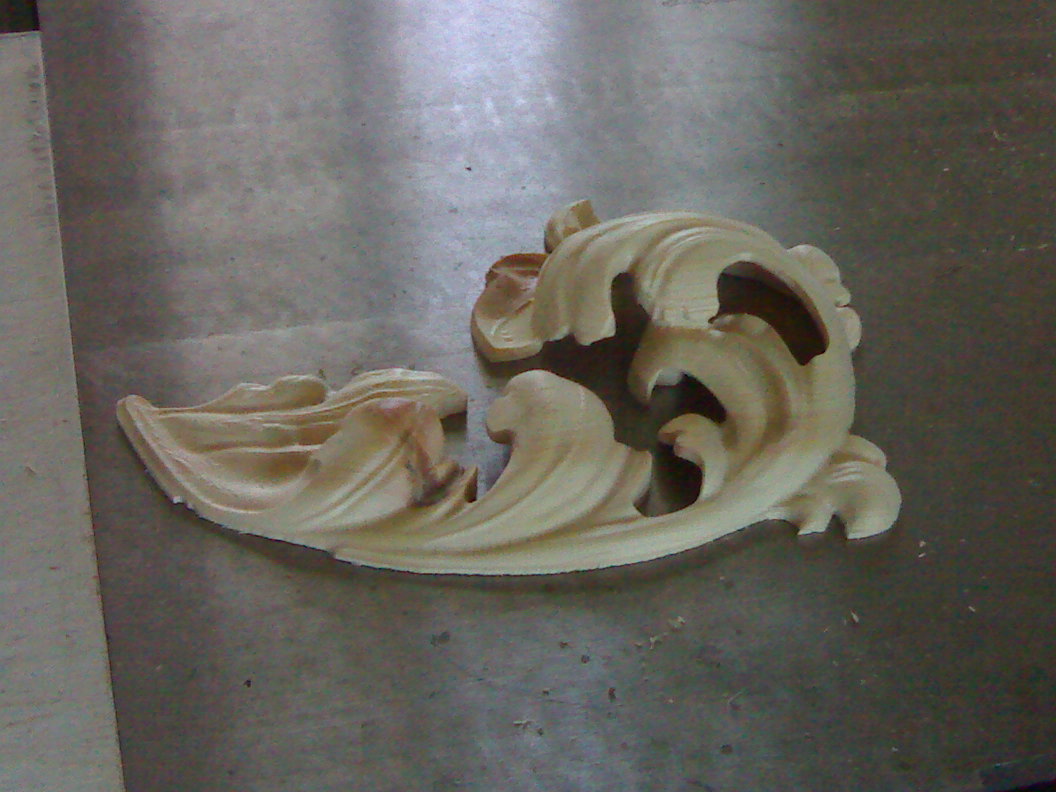

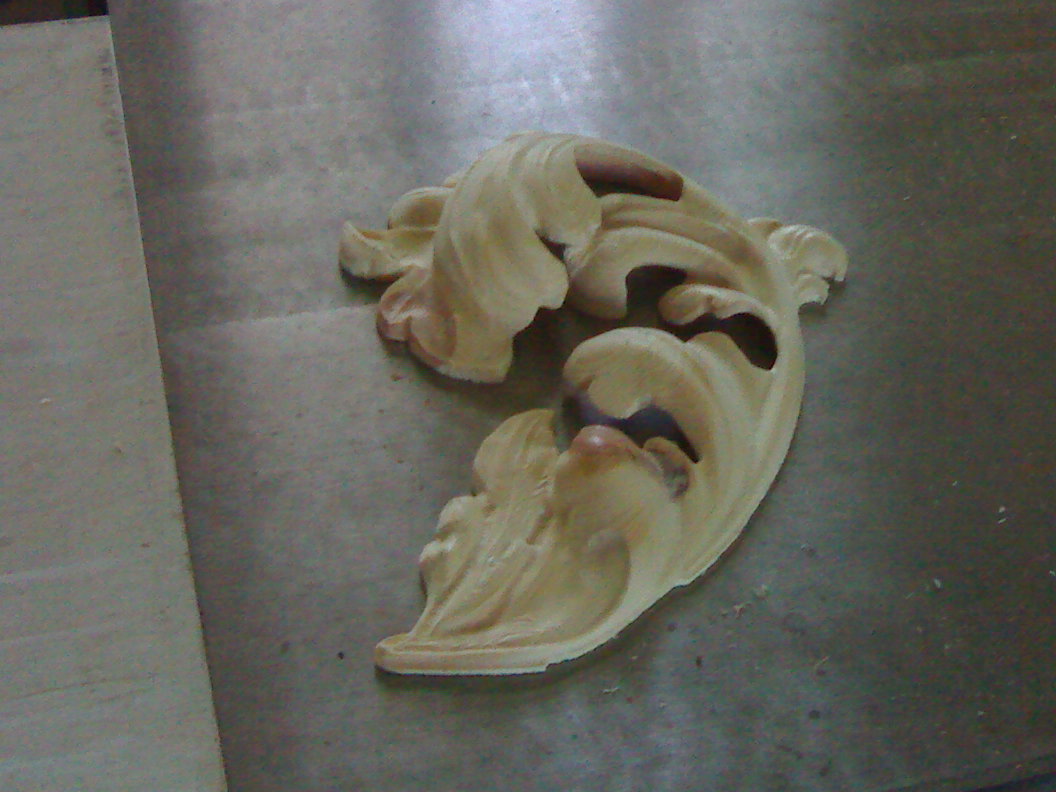

Вот мои экспирименты



[Sailorman]

такое ощущение что в изделии присутствуют поднутрения?

Кстати, можно ли добиться обработки поднутрений на 3-х координатном используя фрезу с уширением на конце?



[Guest]

такое ощущение что в изделии присутствуют поднутрения?

Кстати, можно ли добиться обработки поднутрений на 3-х координатном используя фрезу с уширением на конце?

Обработка производилась просто с двух сторон вот и получились полости. Обработку поднутреней можно сделать в mastercam если допустим сделать обработку фрезой с шаром на конце, прога просчиает конпенсацию для интрумента но и модель должна быть с поднутреними полостями.



[Guest]

Вот еще одна работа
