Нужна помощь Твердотельный маркер гравирует даже на 0 мощности

bimsai

Новый пользователь
Привет!


Столкнулся с проблемой
что твердотельный маркер гравирует даже на 0 мощности, c самого первого дня, в некоторых случаях это очень мешает. ( в карте мощности значения проставлены верно 0 - это 0%, 10 - это 10%, 100- 99%) с другой мат. платой такая же история.

Кто сталкивался с подобной проблемой и как её можно решить?

Станок китаец
. Излучатель MAX 30W


MaxiMarker

Профи
Кто сталкивался с подобной проблемой и как её можно решить?
Решить можно только заменой лазерного источника, который работает от 0% мощности (например JPT или IPG).
Подавляющее большинство обычных (Q-Switched) китайских лазерных источников работают минимально от 10% мощности, сколько бы мало в программе вы не ставили. Это такая особенность. Эти данные, кстати, прописаны в дата шитах на лазерные источники.

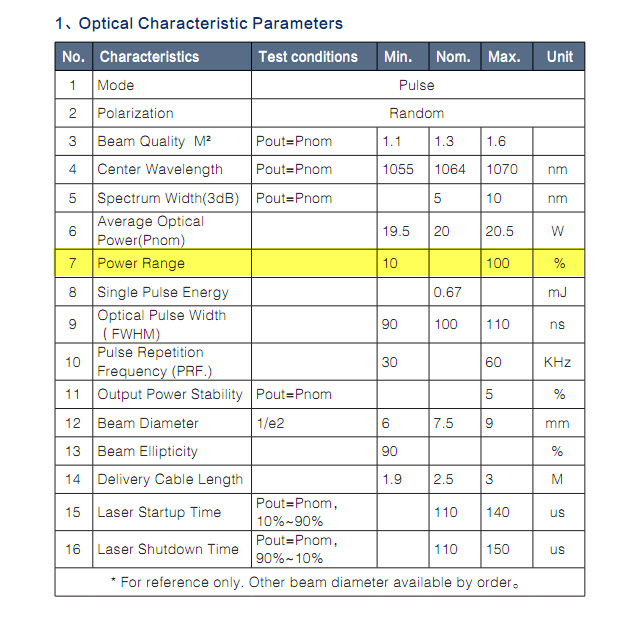

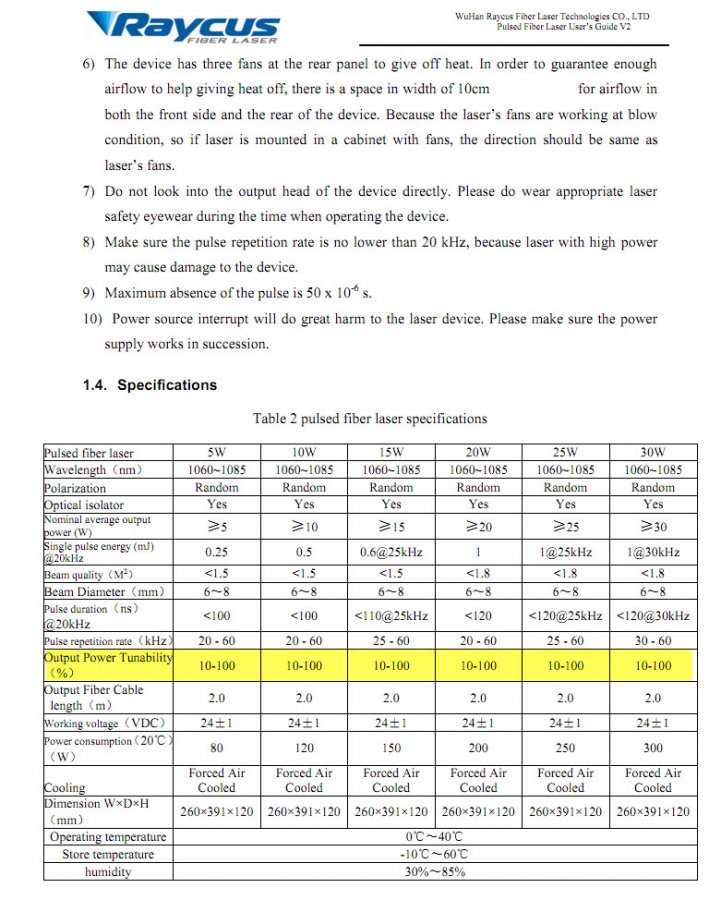

Raycus lasers main parameters.jpg Max power 10-100.jpg


bimsai

Новый пользователь
Решить можно только заменой лазерного источника, который работает от 0% мощности (например JPT или IPG).
Подавляющее большинство обычных (Q-Switched) китайских лазерных источников работают минимально от 10% мощности, сколько бы мало в программе вы не ставили. Это такая особенность. Эти данные, кстати, прописаны в дата шитах на лазерные источники.

Посмотреть вложение 10665 Посмотреть вложение 10666

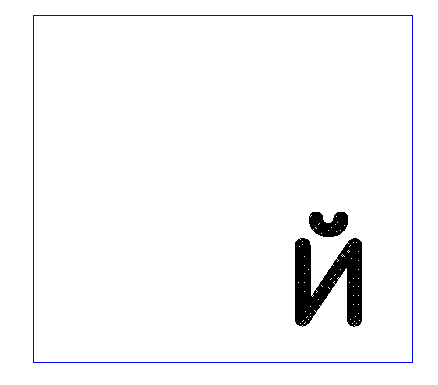

А как думаете, можно как либо обмануть EzCad чтоб не гравировал при 0 мощности, бывают задачи, например гравировка какой либо диковинной клавиатуры, я рисую размер клавиши синим, и гравировку черным. Есди выключать цвет, то контур не показывает. Задача: чтобы синий ни как не царапал изделие, бывало забыл выключить цвет и вуаля - слабый прожог на клавише) даже на огромной скорости всё равно чуть видно...


MaxiMarker

Профи
А как думаете, можно как либо обмануть EzCad чтоб не гравировал при 0 мощности
EzCad в данном случае не причём - он посылает на лазерный источник сигнал "нулевой мощности" (0%), а вот лазерный источник выплёвывает при этом 10% мощности. Я уже писал, что это особенность самого ЛИ.
В Вашем случае нужно просто не забывать отключать синий контур при пригравировке.


A.Akimov

Участник
Как вариант - заменить на JPT YDFLP-30-LP1+-S-R . Параметры у него повеселее и проблему решит.

А так - контур - просто отключайте перо в EzCad и будет вам счастье.



И маркируйте лучше векторные и каждый по отдельности элемент.


Сигизмунд

Активный участник
как вариант можно перевести твои квадратики в растр..и в изкад выставить не гравировать серый ниже (большое значение) и квадратики сделать по светлее..
