Halk 1825Mini

[Servis]

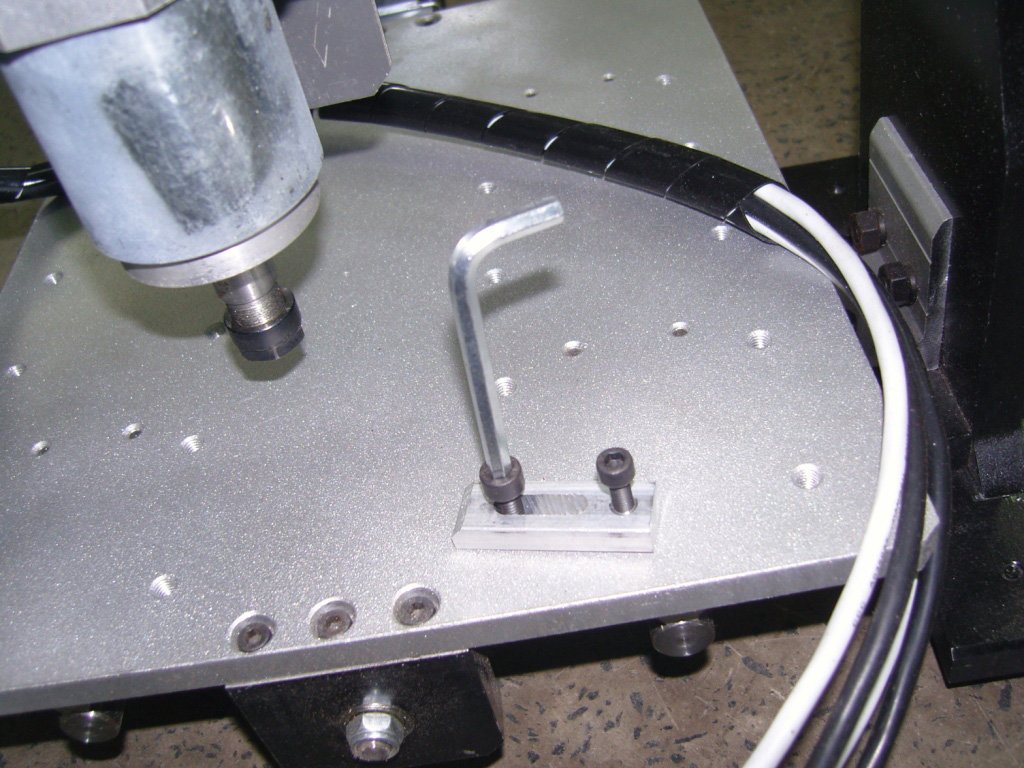

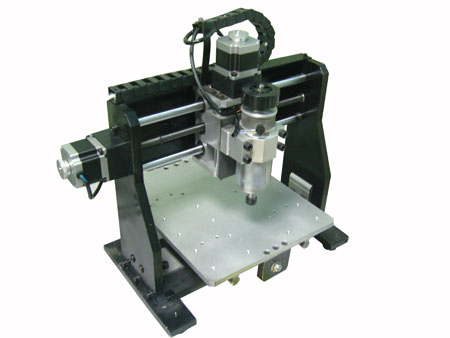

Компактный настольный станок, с фактической зоной обработки 250х180(мм) - решение для сувенирной продукции и небольших фрезерных работ.



[Servis]

Технические характеристики:

Рабочий стол X Y, мм - 276х330
Рабочее поле X,Y,Z, мм - 250х180х60
Перемещение X,Y,Z - Шарико-винтовая пара (ШВП)
Шпиндель - Коллекторный 250Вт
Охлаждение - Воздушное
Интерфейс - LPT
Управление - ПК
Програм. обеспечение - ArtCame, Mach
Питание, В - 220
Габариты, мм - 570х450х500
Вес/с упаковкой, кг - 21/26



[Servis]

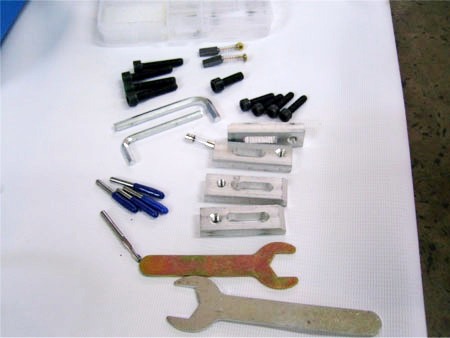

Комплектация:

Станок

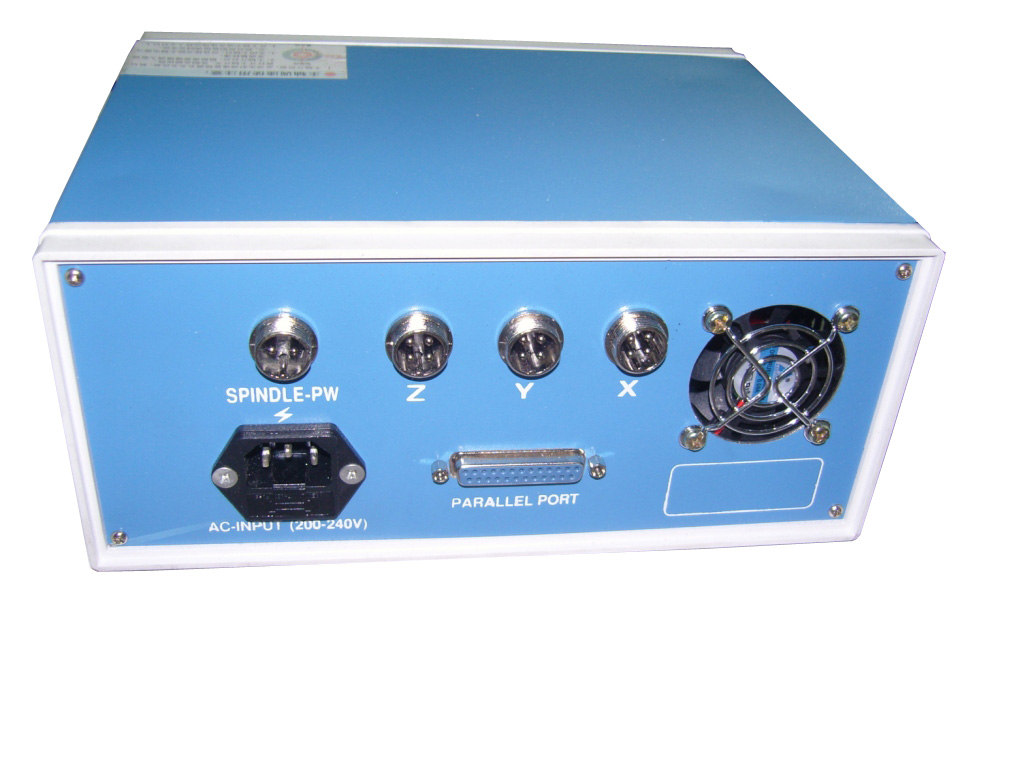

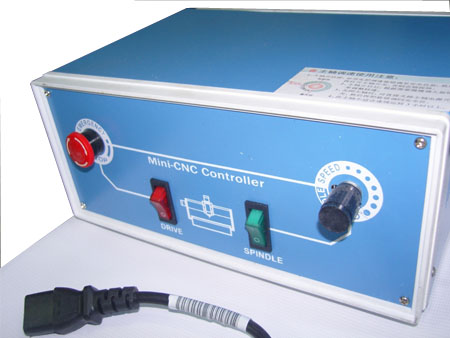

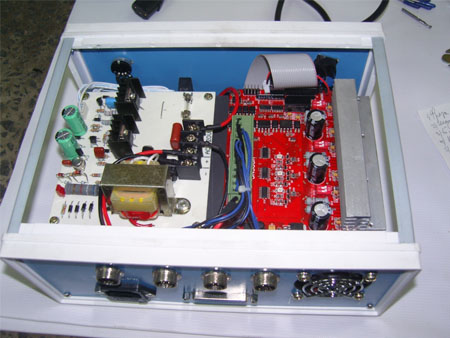

Блок управления
LPT - интерфейс

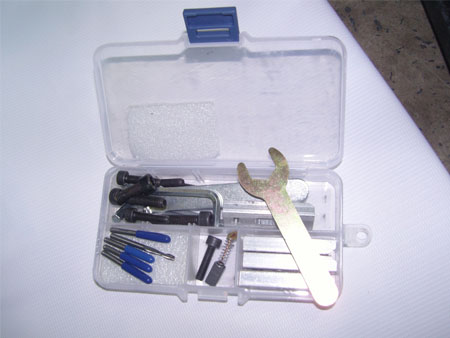

Гаечные ключи - 2шт
Шестигранник - 2шт.
Прижимные лапки в сборе 4комплекта(лапка, болт - 2шт.)
Щетки - 2шт.
Фрезы - 5шт
Предохранитель
Программное обеспечение (ArtCame, Mach3)
Шнур питания 220V



[Servis]

Установка и базовая настройка:

1. Подключаем станок к блоку управления, подключаем соединения, все контакты промаркированы согласно надписей на блоке управления.
2. Устанавливаем программу Mach
3. Запускаем и настраиваем программу:

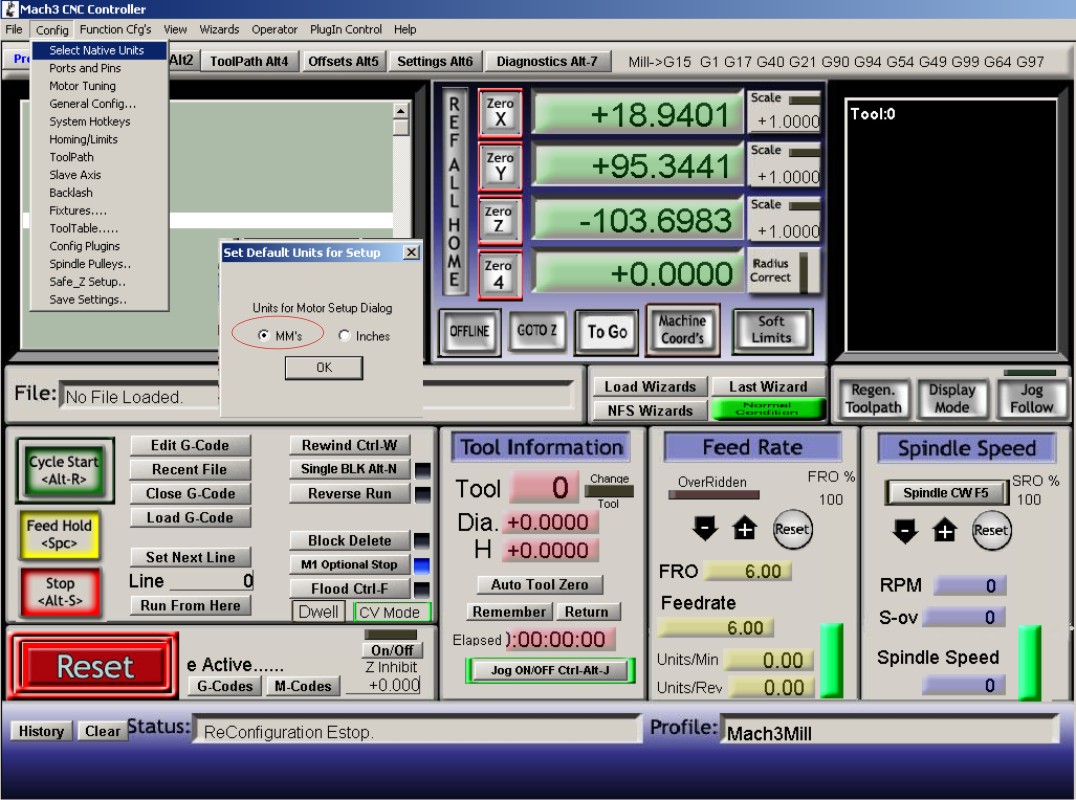

a. Запускаем из панели Меню Config – Select Native Units (Единицы измерения) – выбираем переключатель MM
т.е. миллиметры.



[Servis]

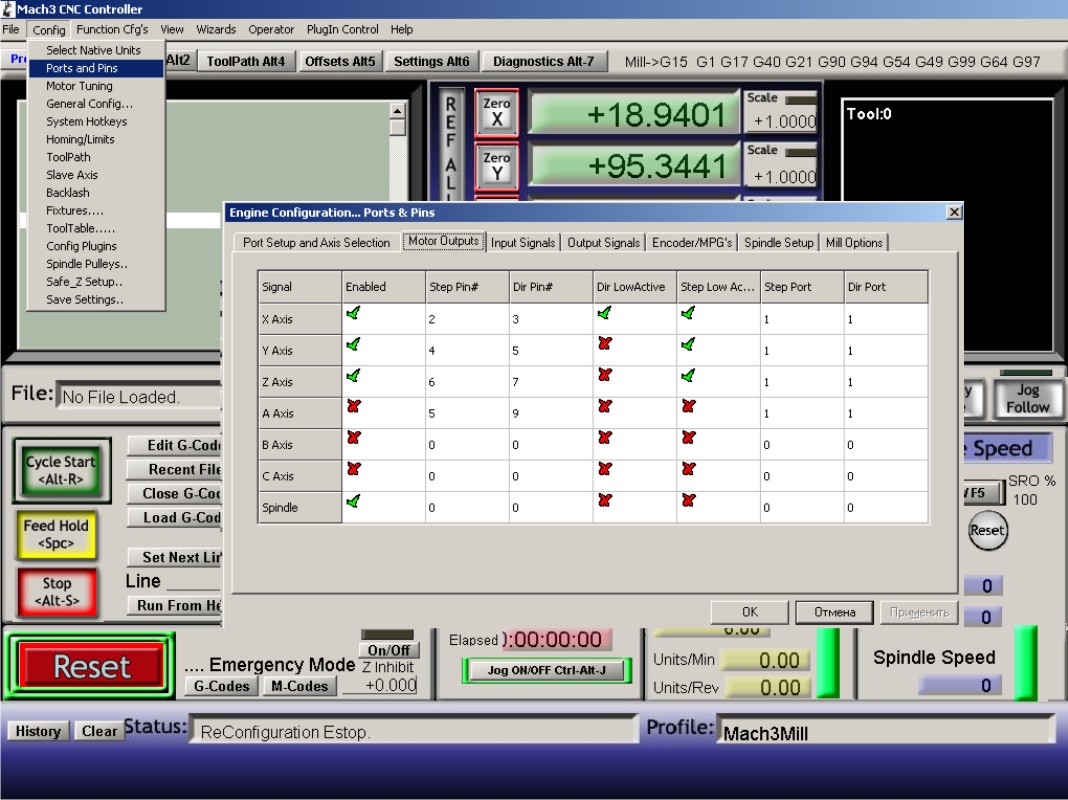

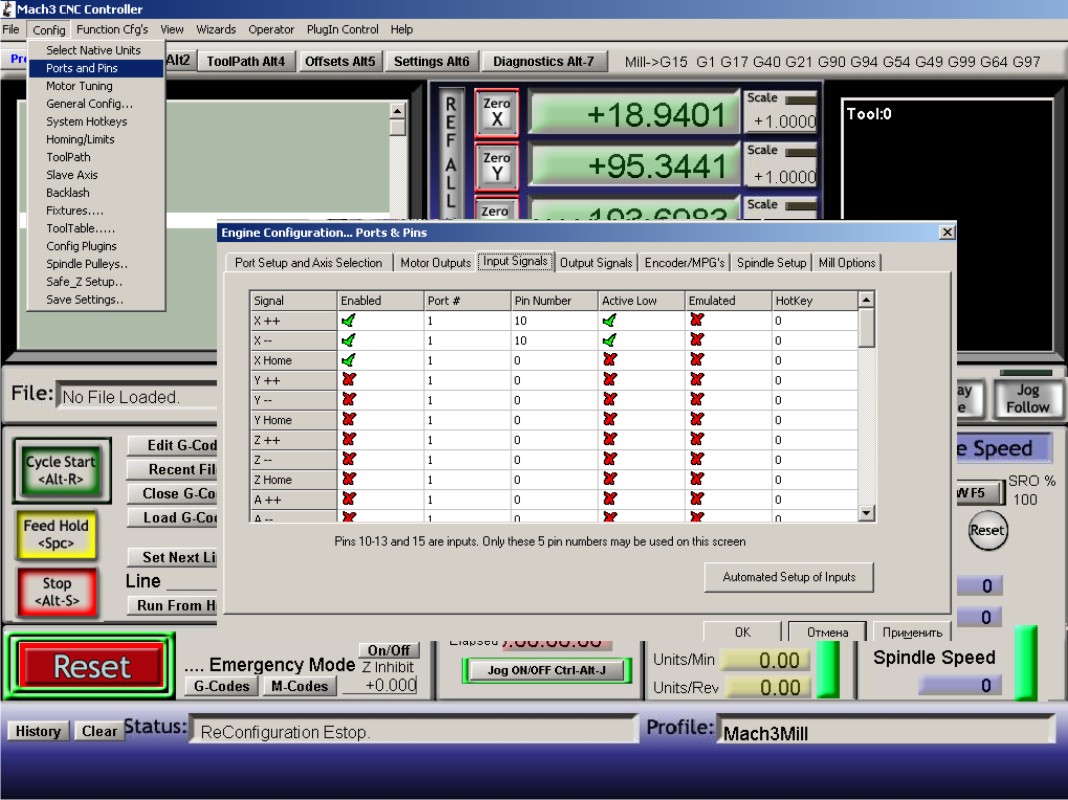

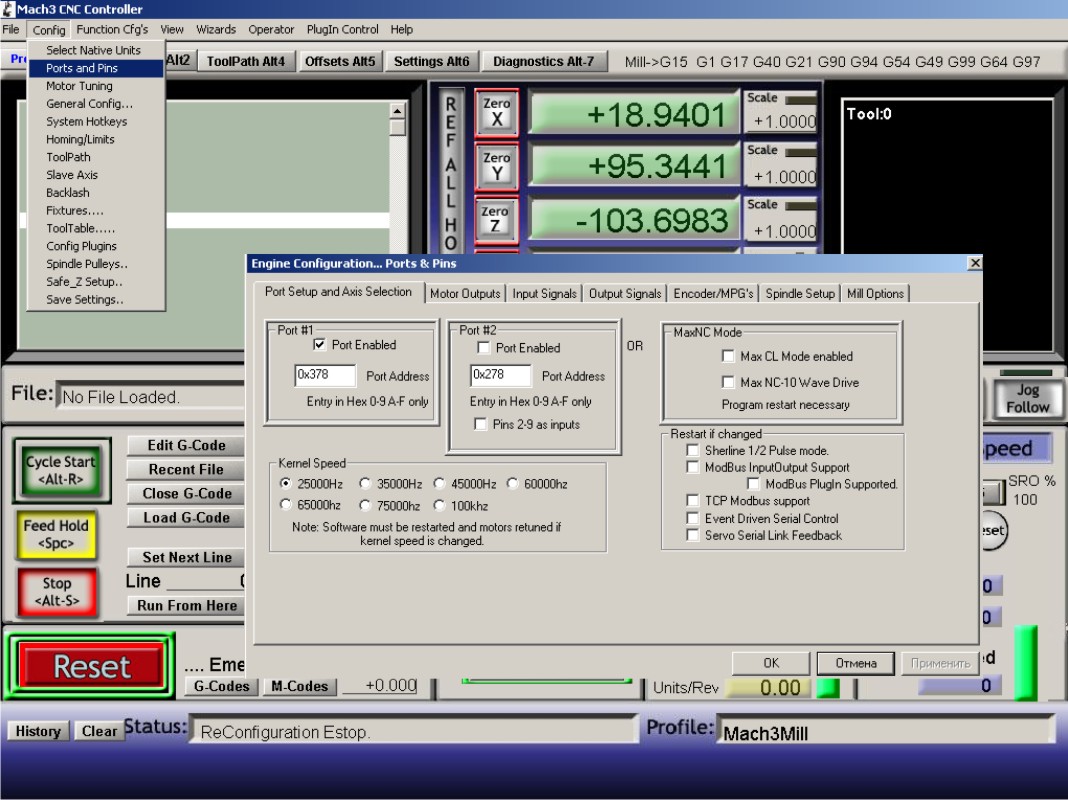

b. Установите настройки согласно скриношотов Меню Config - Ports and Pins:



[Servis]

Далее настройки характеристик двигателя по каждой оси

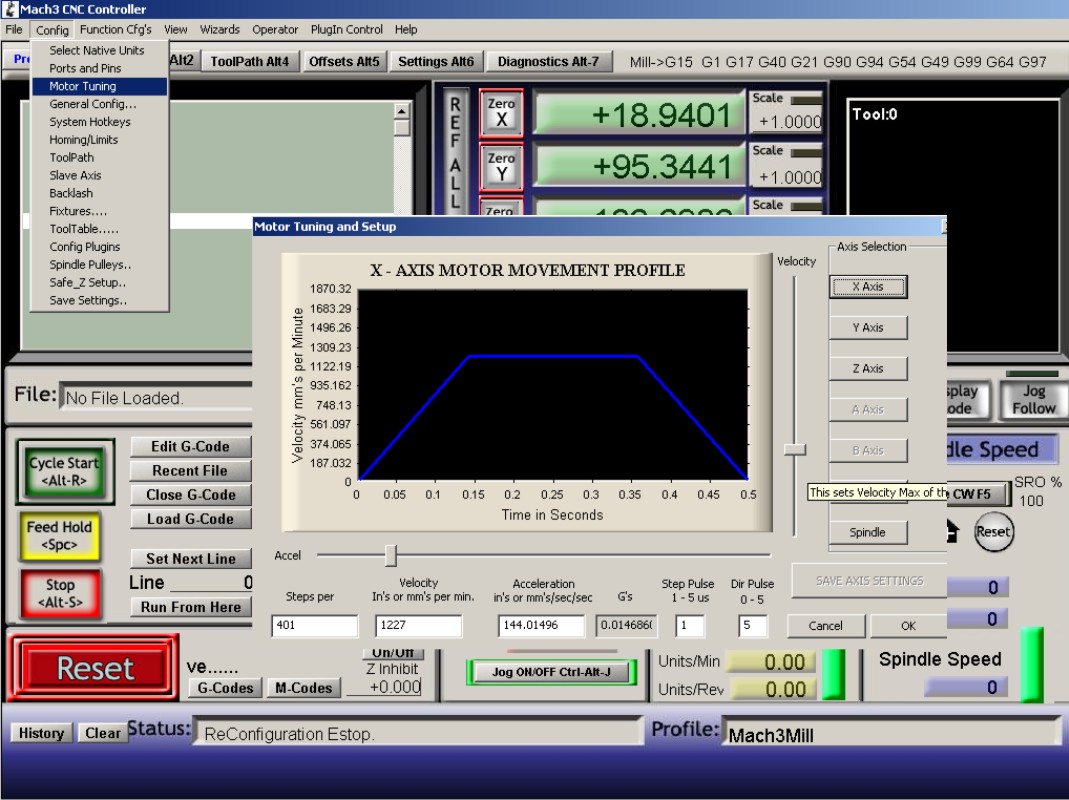

c. Запускаем из панели Меню Config – Motor Tuning:
- панель с кнопками Axis Selection предпологает настройку скоростных характеристик для каждой оси
- вертикальный ползунок Velocity задает скорость двигателя
- горизонтальный ползунок Accel определяет ускорение двигателя
(также значения скорости и ускорения можно ввести вручную в соответствующие поля ниже)
- поле Steps per содержит необходимое значение шагов на единицу
После ввода данных не забудьте нажать кнопку "Save Axis Settings" т.е. применить настройки и нажать "ОК".



[Ivan.yushko]

Вот вопрос, уже писал сюда прикрутить бы к нему ось вращнея, а еще лучще полноценную 4-ю.. это-бы сильно порадывало ..



[halkru]

Думаю, если заменить одну ось на вращение - проблем нет, попробуем.. А вот с 4-й, надо повозиться, видимо необходим будет постпроцессор в Mach для полноценной и правильной работы такого станка. Если будет интерес - поднимем этот вопрос.



[yamaha]

А концевики предусмотрены или как быть?



[halkru]

Да, конечно. Концевики присутствуют.
