Выбор и подключение поворотной оси.

Влад СВС

Новый пользователь
В свое время почему то не купил поворотку вместе со станком. Теперь куча вопросов :)))
1. Может где в России матушке можно приобрести поворотку по вменяемой цене? Если знаете где или кто то может предложить готов к диалогу.

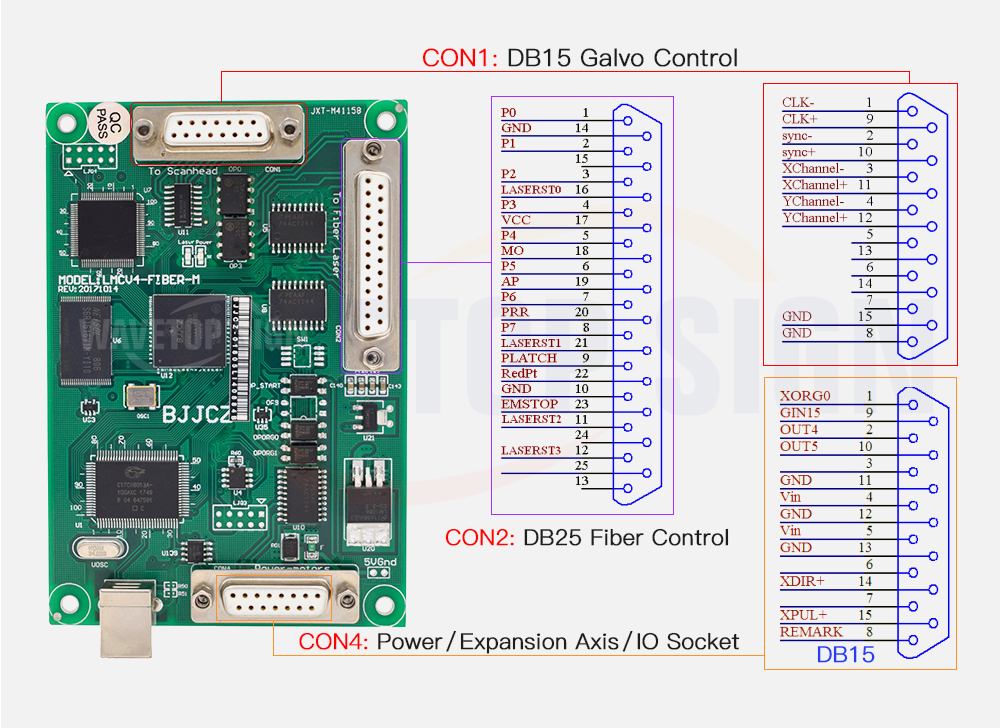

2. Подключение. Собственно на сколько я понял подключаем в разъем контроллера где написано Power Motor

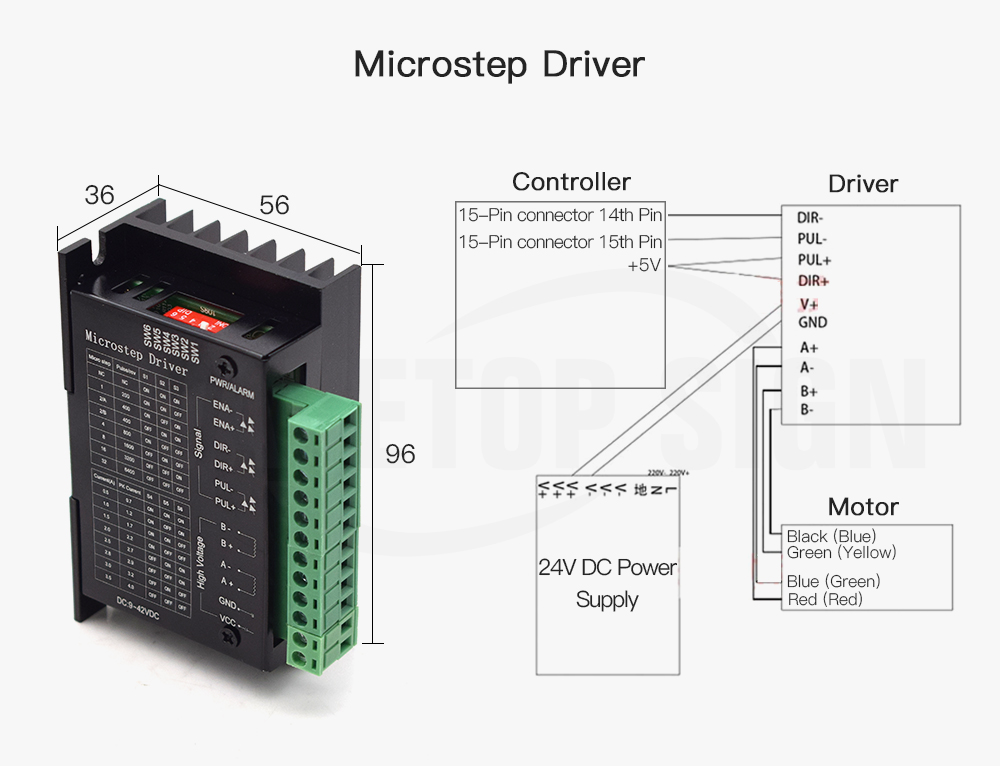

на 14 и 15 пины, а вот где в этом разъеме 5 вольт? Или я что то не правильно понял все же? схему китайцев прилагаю.


Вложения

  • HTB1nWJ3XZfrK1RkSnb4q6xHRFXap.jpg
    211,2 KB · Просмотры: 344

Влад СВС

Новый пользователь

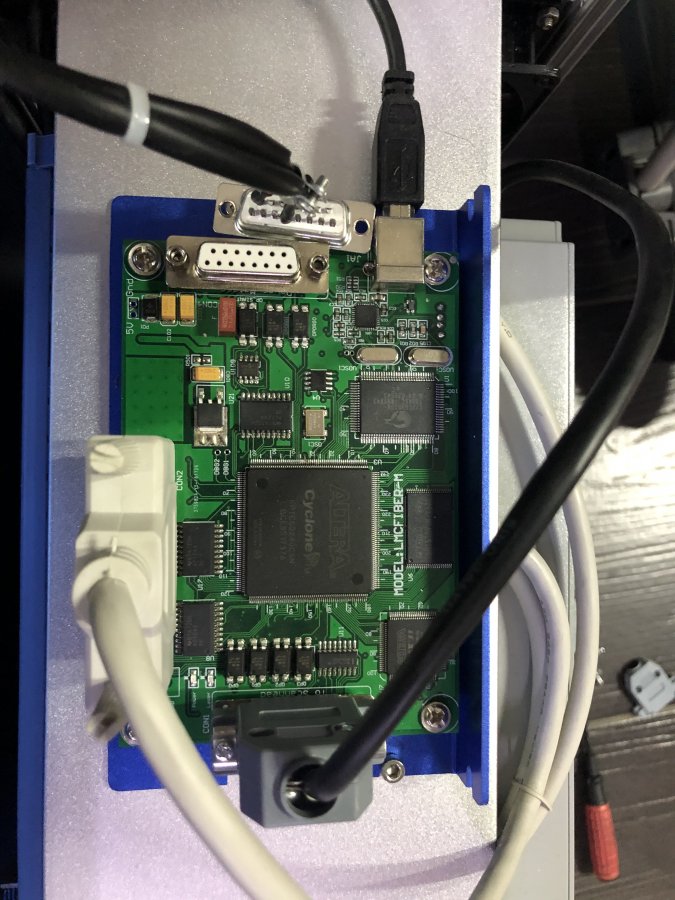

Правильный же я разъем разобрал? в него подключать поворотку к 14 и 15 пину? и еще рас спрошу, где там брать 5 вольт и надо ли вообще их брать там? :)))


Вложения

  • IMG_4746.jpg
    125,4 KB · Просмотры: 321

Влад СВС

Новый пользователь

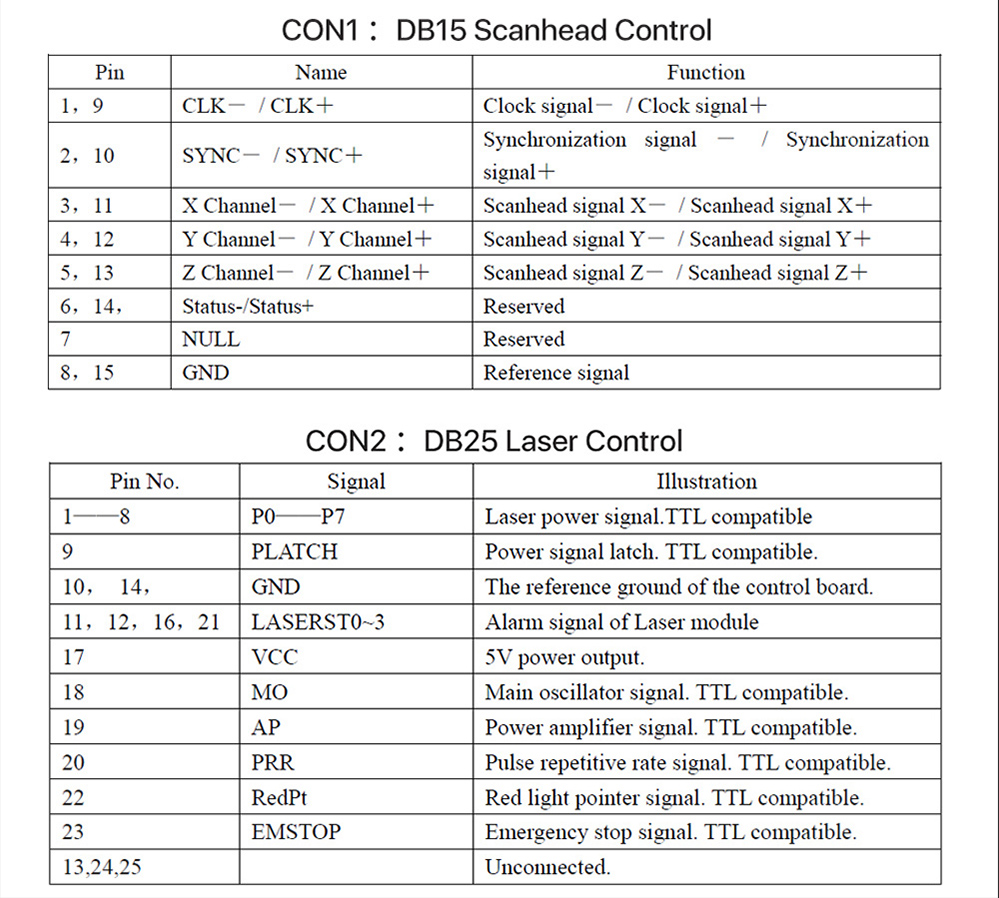

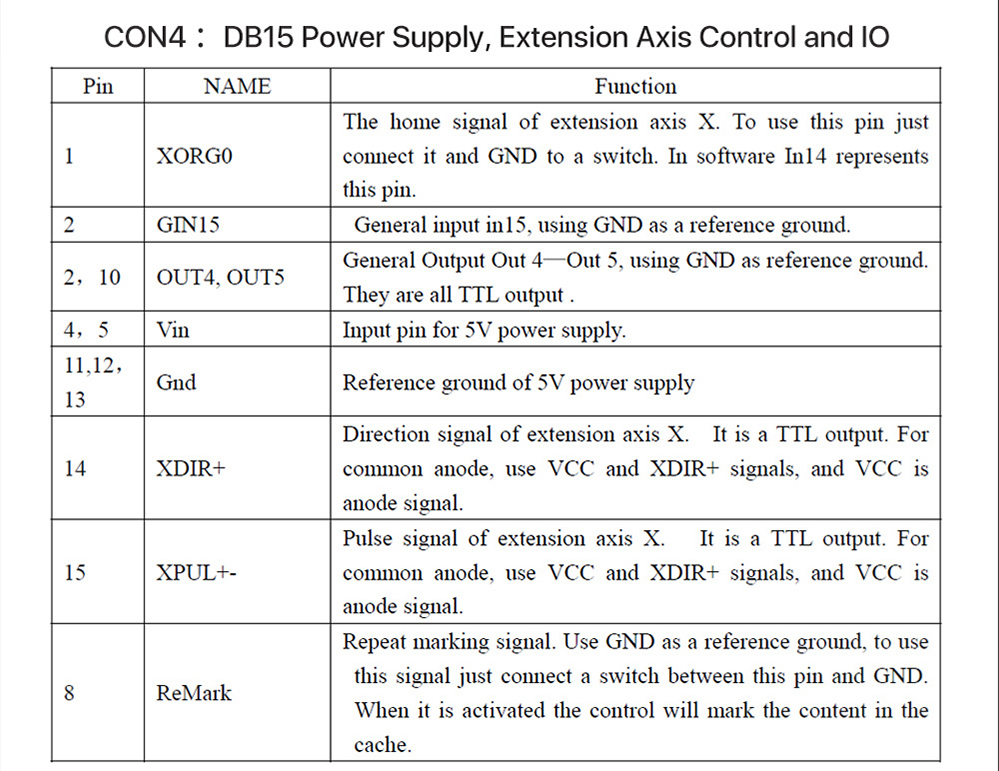

нашел распайки. кому интересно или вдруг прямо вот надо, пожалуйста:



Mol_s_off

Активный участник
Купите поворотку у китайцев - в разы дешевле, драйвер в комплекте и схема. Вот только при подключении я понял, что плата у меня абсолютно другая стоит! Но методом научного тыка и помощи ребят с техподдержки - пара дней и .... она крутится!!!


Влад СВС

Новый пользователь
Купите поворотку у китайцев - в разы дешевле, драйвер в комплекте и схема. Вот только при подключении я понял, что плата у меня абсолютно другая стоит! Но методом научного тыка и помощи ребят с техподдержки - пара дней и .... она крутится!!!
Спасибо, вроде разобрался с подключением теоретически. Буду искать на алишке поворотку.


Kent

Новый пользователь
Коллеги, доброго времени суток!

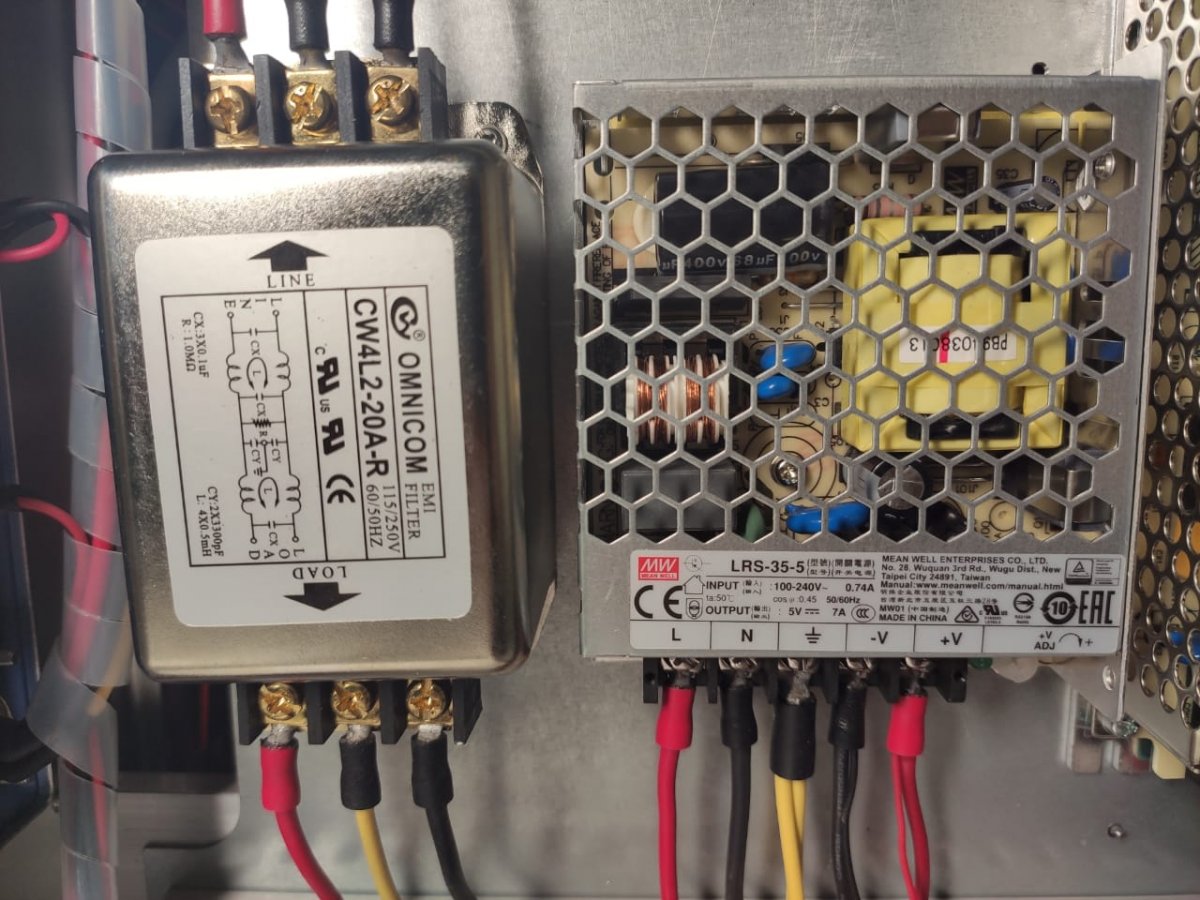

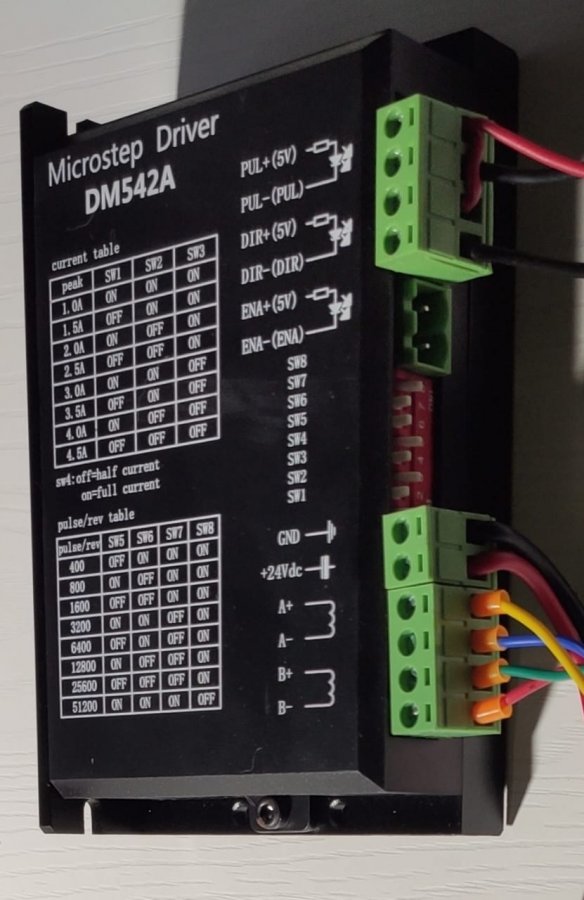

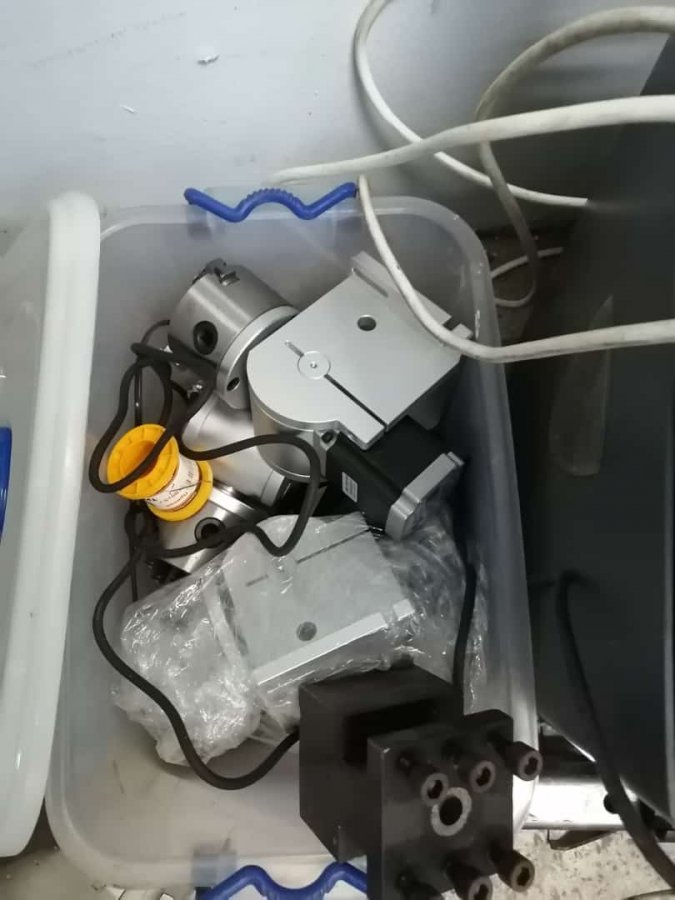

Купил поворотку с Али, в комплекте был драйвер DM542A, где его можно запитать? Прилагаю фото из корпуса(там много разъёмов, боюсь спалить что-нибудь), или лучше отдельный блок питания найти?


Вложения

  • 2.jpeg
    190,6 KB · Просмотры: 302
  • 1.jpeg
    181,4 KB · Просмотры: 285
  • 4.jpeg
    83,1 KB · Просмотры: 320

Vesperto

Новый пользователь
Вы
Коллеги, доброго времени суток!
Купил поворотку с Али, в комплекте был драйвер DM542A, где его можно запитать? Прилагаю фото из корпуса(там много разъёмов, боюсь спалить что-нибудь), или лучше отдельный блок питания найти?
Запитайте от 24 вольтового блока

  • Like
Реакции: Kent

Kent

Новый пользователь

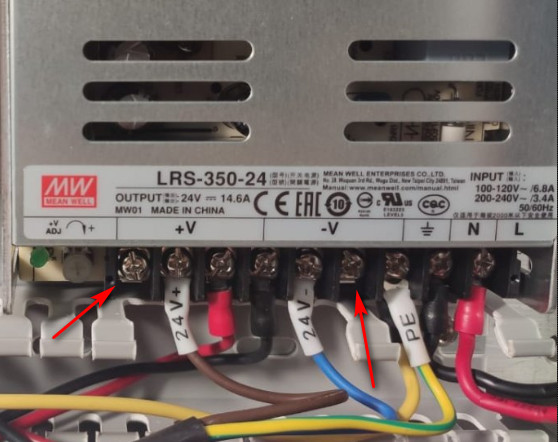

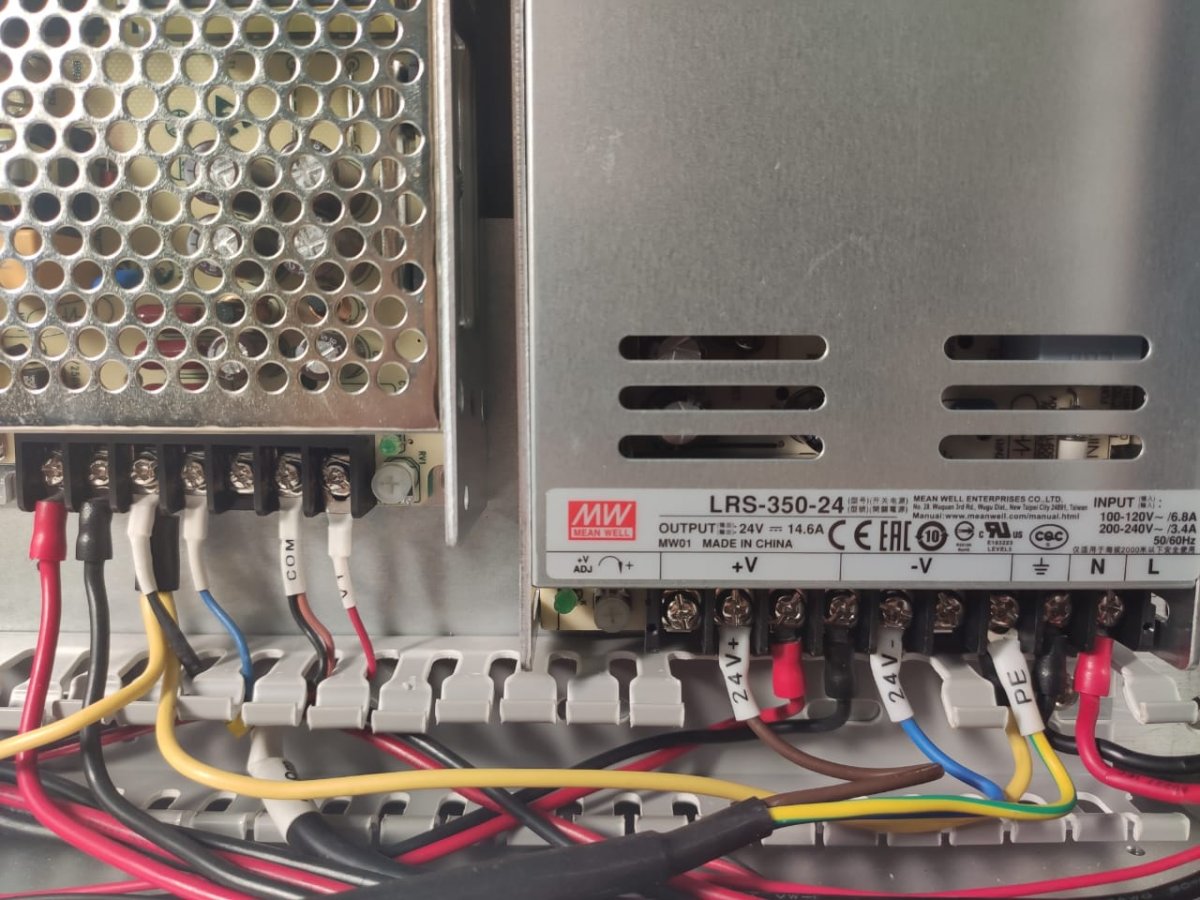

Правильно я понимаю, что на этот блок, как раз контакты есть не занятые, выделил стрелками, подключить драйвер?


Вложения

  • 24.jpg
    66,2 KB · Просмотры: 279

Влад СВС

Новый пользователь
Оо так мне тоже тогда не надо докупать БП? Можно запитаться от того что уже есть?


nikrabbit

Новый пользователь
У меня тот же вопрос. Есть станок, и решил к нему купить поворотку с таким же разъёмом как на корпусе станка и драйвер к
нему.
.


nikrabbit

Новый пользователь
И собственно вопрос, Как выставить джамперы на драйвере согласно моей модели станка и как правильно подключить поворотку. Пока что я понимаю только как подключить питание к драйверу от большого БП на 24В.
