Требуется помощь в настройке волоконного станка

[tumim]

Добрый день

Начальные данные:
Raycus 50w , 200*200

Материал:
Нержавеющая сталь окрашенная черной порошковой полимерной краской.

Задача:
Получить однородную белую яркую глубокую гравировку.

Выбраны параметры, при которых идет такая гравировка:
- 2 прохода:
Ширина линии - 0.05
90мощ\400скор\20част\0град\елочка-штриховка
- 2 прохода
Ширина линии - 0.05
42мощ\2000скор\20част\90град\елочка-штриховка

При поступлении еще одной партии начало полосить(неоднородные полосы в произвольных местах)
Были изменены параметры на:
- 1 проход:
Ширина линии - 0.05
80мощ\400скор\20част\0град\штриховка-незамкнут.
- 2 прохода
Ширина линии - 0.05
42мощ\2000скор\20част\0град\штриховка-незамкнут.
- 2 прохода
Ширина линии - 0.05
10мощ\1500скор\20част\0град\штриховка-незамкнут.
Полосы почти ушли, но теперь правая часть гравировки получает более темный фон чем левая и в правой же части самый дальний объект имеет полосы.

Я уже пробовал менять разные режимы, штриховку, углы - не уходит проблема.
Сроки горят, помогите пожалуйста решить проблему.

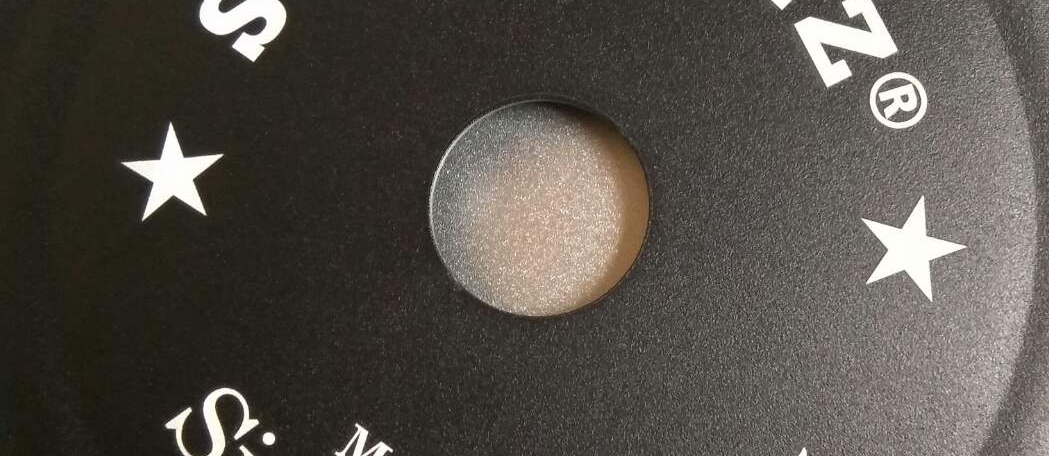

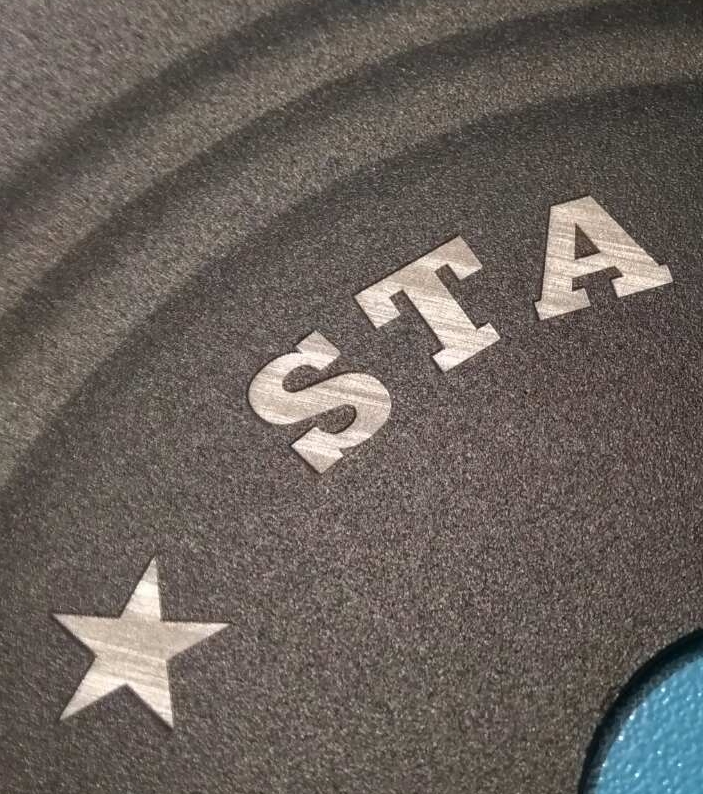

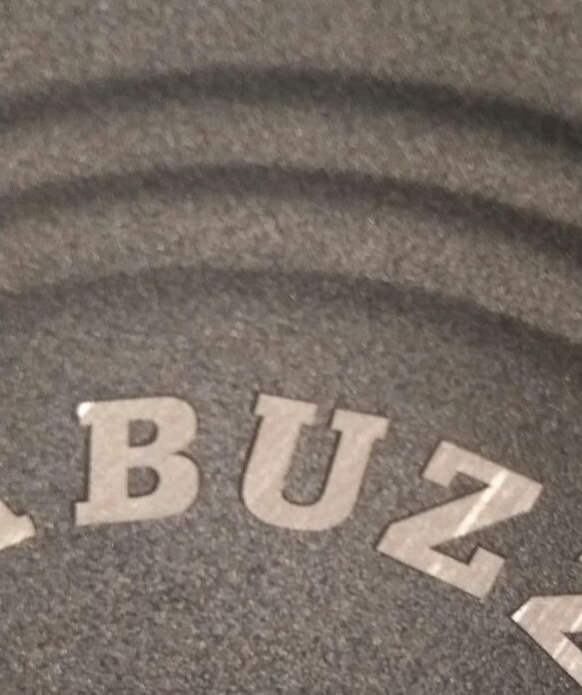

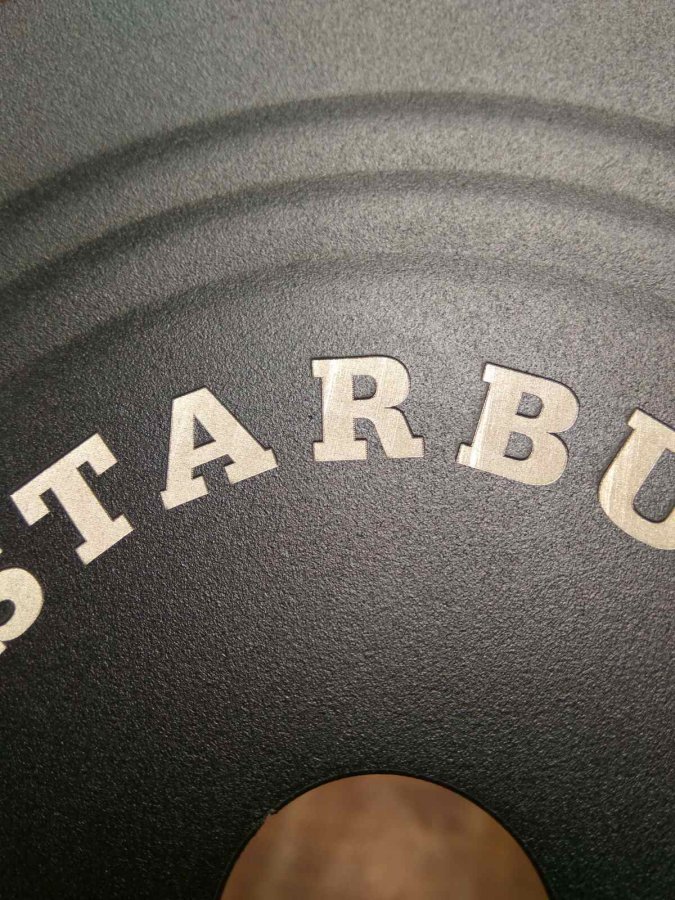

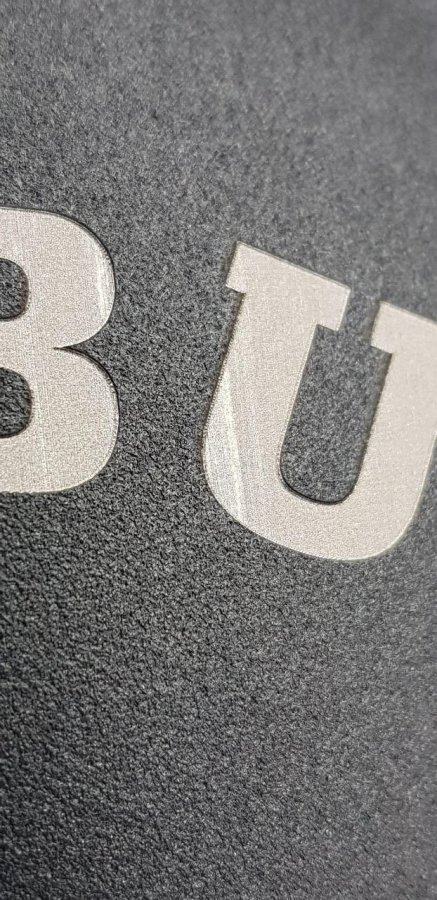

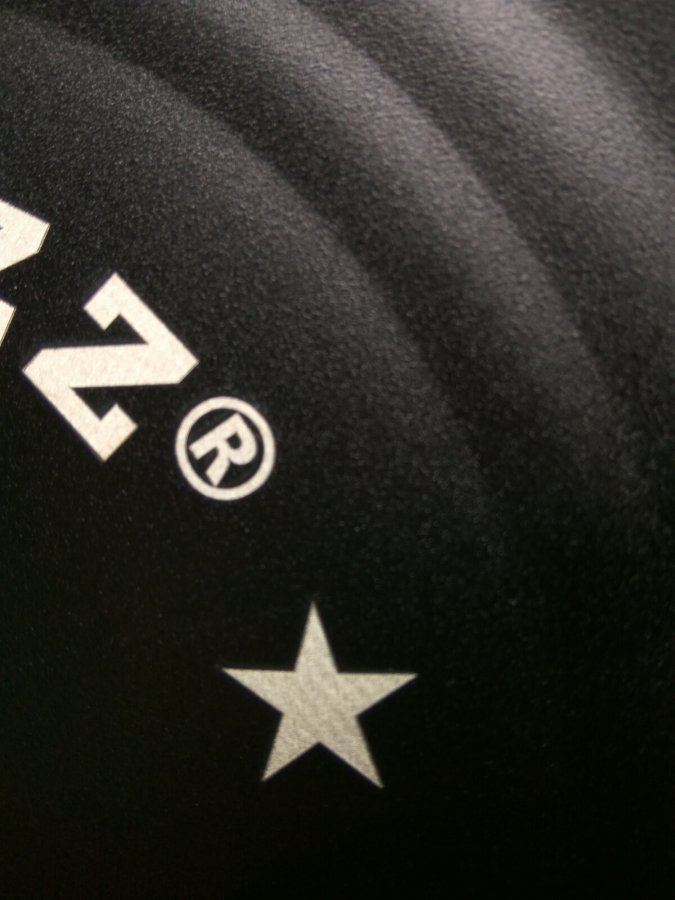

Фото прилагаю.



[tumim]

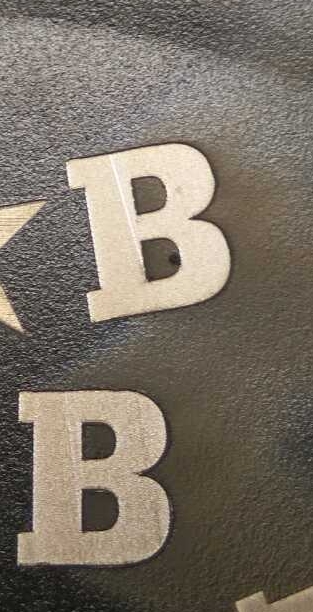

Слои краски могут быть разными, вот пример буквы В с полосой, буква делалась в двух разных местах.



[MaxiMarker]

Я уже пробовал менять разные режимы, штриховку, углы - не уходит проблема.

А проблема скорее всего не в режимах и углах... вам уже рекомендовалось сначала проверить станок на предмет "правильности" настройки. Вы же, с каким то завидным упорством пытаетесь решить эту проблему путём перебора сочитания параматров маркировки.
Если инструмент для работы изначально настроен не совсем правильно, то какого результата от него можно ожидать в работе ?

но теперь правая часть гравировки получает более темный фон чем левая

Скорее всего имеет место быть механический перекос самой головки (относительно рабочей поверхности). Опять же несложно проверить с помощью цифрового угломера (уровня). Занимает не более 1 минуты.



[krestov]

а поделитесь пожалуйста информацией, как это сделать и куда смотреть.
у меня тоже похожая фигня вылазила....



[Viktor88]

Проходил то же самое. Держите рецепт решения.

1. Данный дефект вызывается софтом. Можете передвинуть в рабочем поле картину правее, равно как и саму заготовку и "полосить" - перестанет. Частый прикол отключения сканнатора на каком-то участке. Причём если вы удалите проект и заново его создадите - всё исправится. Проблема в генерации управляющего кода.
2. Заполнение в 0.05 - слишком малое. Откуда взяться глубине? Сделайте 0.03 хотя бы. И для БЕЛОГО цвета под нержой пробег в 2000 - слишком мал.хотя бы 3000-4000.
3. Попробуйте поменять шрифт, либо преобразовать его в кривые сперва, а потом заполнить. Тоже помогает.
4. "У меня в центре белое, а к краю - тёмное.“ а это уважаемый называется расхождением пучка лазерного излучения. И его соответствующая потёря мощности. Либо наоборот. У вас в центре фокуса нет, а к краю лазер находит точку максимальной мощности. С учётом сплошного заполнения при штрихе в 0.05мм это вполне возможно. У вас лазер 3д или нет? Сканнатор какой?
