Почему зеркал 2?

[3008438]

Есть в голове 2 зеркала.При переключении и пилотный лучь и сам лазер гравирует разные области.Так и должно быть или должно бить в одну и туже точку как с 1го зеркала так и со второго?

Отправлено с моего DUK-L09 через Tapatalk



[halkru]

.Так и должно быть или должно бить в одну и туже точку как с 1го зеркала так и со второго?

Так не должно быть. Откорректируйте для совпадения.



[Czech]

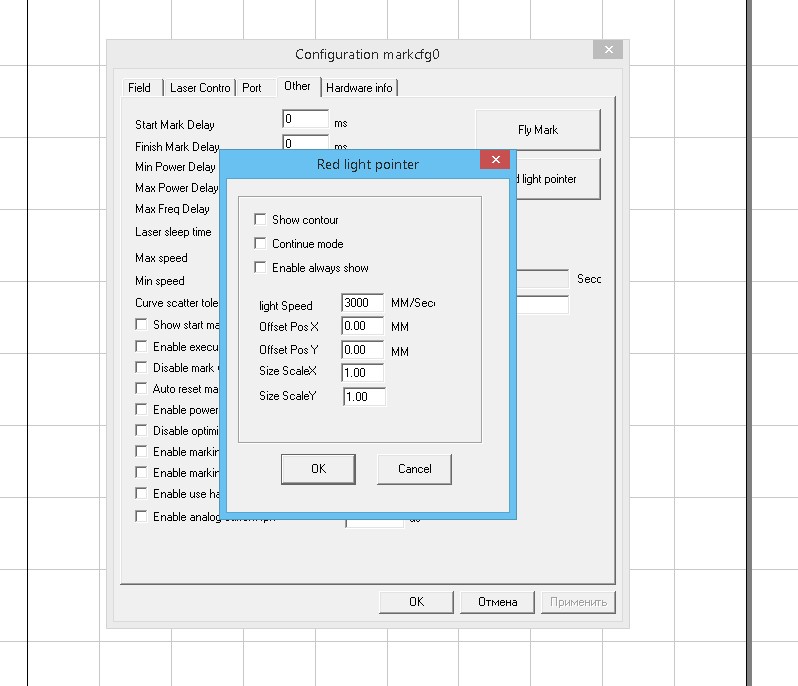

Добрый день! А меня мучает один вопрос, луч который показывает рабочее поле и show contour очеееень слабый еле как его видно а на чёрном цвете вообще ничего не видно Light speed убавил на 3000,толку нет, китаец обещают выслать какую то деталь, маркирует в порядке, но центровать луча не видно, говорят красный лучь поменять надо, я так и не понял из-за чего это происходит и в чем проблема, кто знает пожалуйста подскажите



[halkru]

китаец обещают выслать какую то деталь

Скорее вот этот светодиод



[Czech]

Константин огромнейшее вам спасибо!!



[MaxiMarker]

Так и должно быть или должно бить в одну и туже точку как с 1го зеркала так и со второго?

С 1-го зеркала луч всегда бъёт во 2-е зеркало, а потом уже попадает на поле гравировки. Или вы думаете, что 1-е зеркало только для красного луча, а 2-е только для основного (судя по названию темы) ?



[3008438]

С 1-го зеркала луч всегда бъёт во 2-е зеркало, а потом уже попадает на поле гравировки. Или вы думаете, что 1-е зеркало только для красного луча, а 2-е только для основного (судя по названию темы) ?

Если честно то какраз так и думал.Одно чисто под рабочий лазер а второе под пилотный только.Спасибо за подсказку.

Отправлено с моего DUK-L09 через Tapatalk



[MaxiMarker]

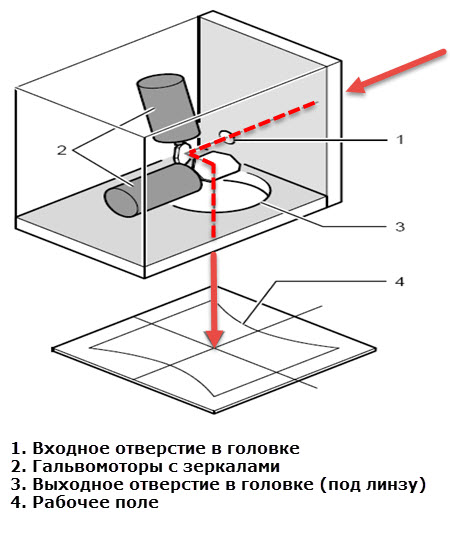

Вот вам простейшее объяснение, как работает система развёртки луча в скан головках:
