Нужна помощь Ipg laser:reserved нужна помощь

alfa774

Новый пользователь

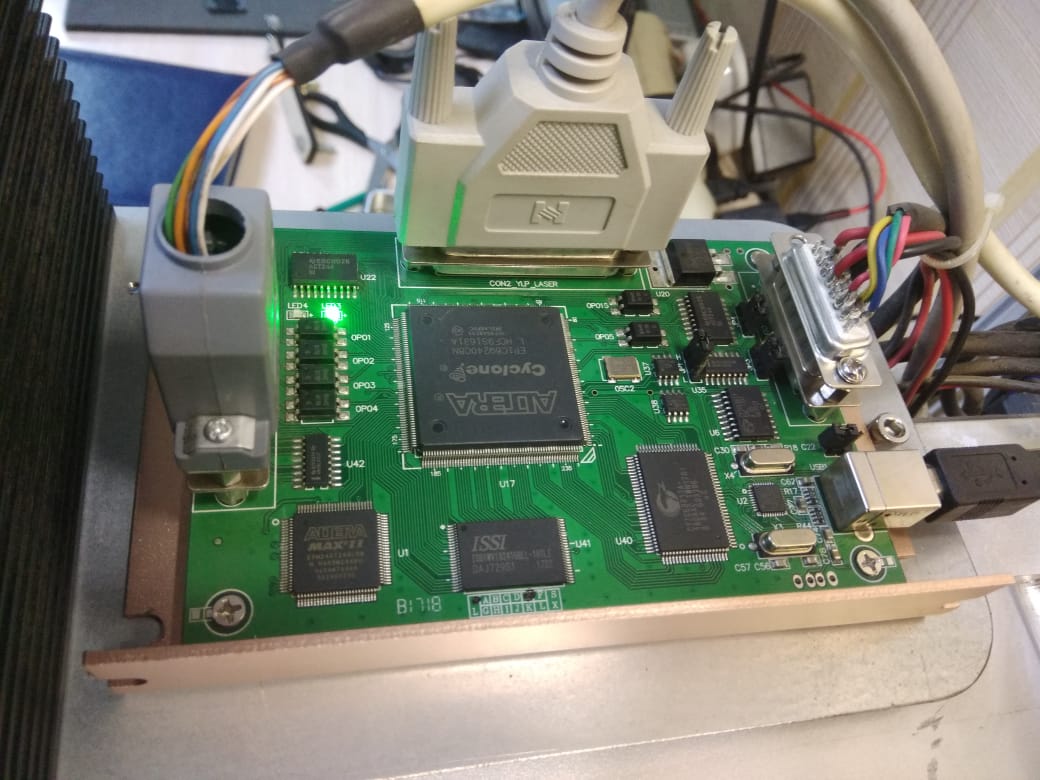

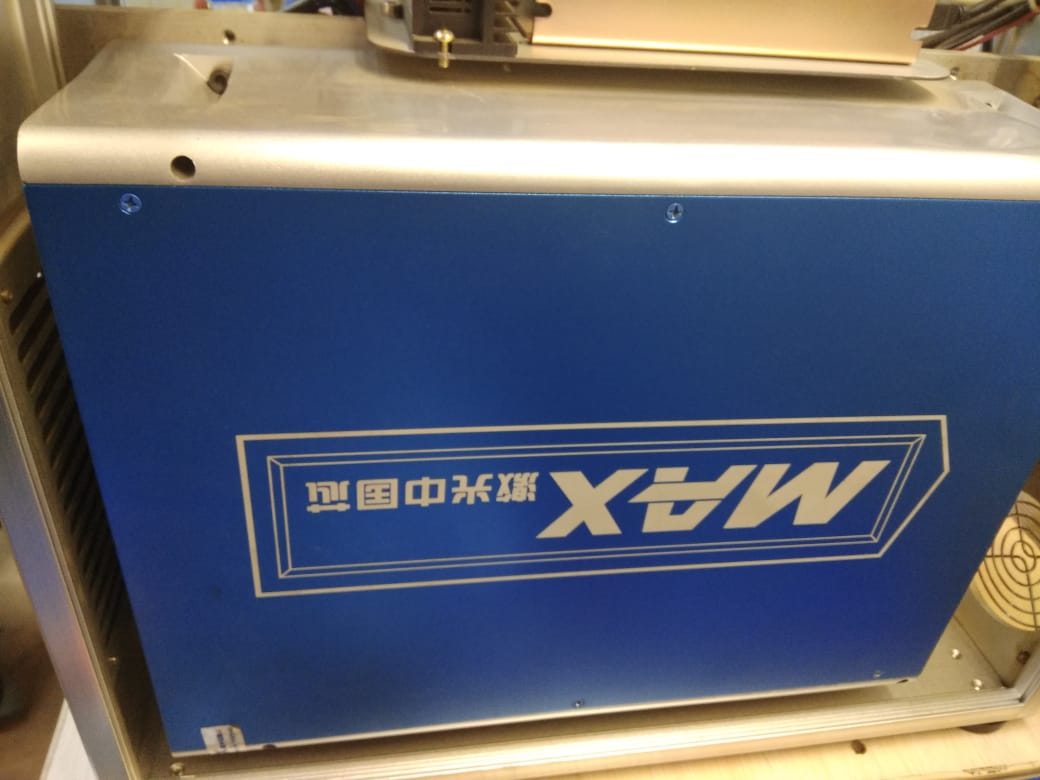

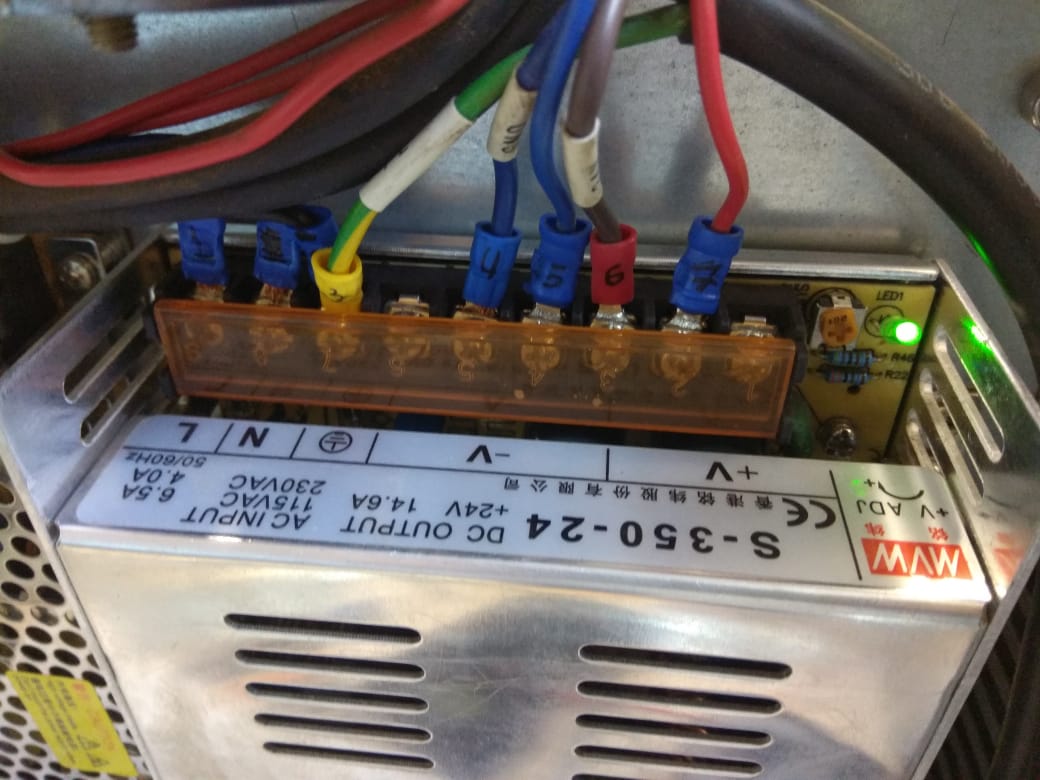

Добрый день уважаемые форумчане. Появилась следующая проблема. При включении лазера, последней красной кнопки - появляется стрёкот (потом исчезает) со стороны питания излучателя, Ezcad при этом запускается, горит на плате зелёный диод, но при запуске маркировки выдаёт сообщение IPG Laser:Reserved пилотный луч при этом присутствует и выдает проекцию без искажений, но красный диод на плате не загорается. Если сообщение не выдаёт, то пишет "Маркирую" и водит пилотным лучом без маркировки, красный диод при этом работает. Постоит включенный часа два, иногда 10 минут - и всё работает. Излучатель MaxPhotonics, фото платы прилагаю. Грешу на блок питания (хотя напряжение выдает 24.2В) - уже заказал новый, скоро приедет. Подскажите кто сталкивался - в чём может быт причина? Заранее благодарен.


Вложения

  • WhatsApp Image 2020-02-14 at 10.28.57 (1).jpeg
    WhatsApp Image 2020-02-14 at 10.28.57 (1).jpeg
    72 KB · Просмотры: 379
  • WhatsApp Image 2020-02-14 at 10.28.57.jpeg
    WhatsApp Image 2020-02-14 at 10.28.57.jpeg
    65,5 KB · Просмотры: 372
  • WhatsApp Image 2020-02-14 at 10.28.56 (2).jpeg
    WhatsApp Image 2020-02-14 at 10.28.56 (2).jpeg
    90,7 KB · Просмотры: 365
  • WhatsApp Image 2020-02-14 at 10.28.56 (1).jpeg
    WhatsApp Image 2020-02-14 at 10.28.56 (1).jpeg
    103,1 KB · Просмотры: 359

alfa774

Новый пользователь
Сейчас вообще не гравирует стоит уже полдня. Бывает луч мелькнёт и всё, когда нажимаешь маркировку


Mol_s_off

Активный участник
А стрекот не со стороны сканаторов? Может головке хана?(но это или брак сканатора или ресурс все. только на бетамарке такое видел)


MaxiMarker

Профи
А стрекот не со стороны сканаторов? Может головке хана?
Даже, если предположить, что головке хана - остальная часть (программа-плата-излучатель) должна работать без сообщений о неисправности. У головки нет обратной связи с контроллером и контроллеру глубоко "по барабану" двигаются там моторы или нет. А вот с лазерным источником собратная связь есть, там несколько кодов ошибки может быть. Поэтому, если появляется предупреждающее сообщение с буковками "IPG ...", то что то не так с лазером (гораздо реже с платой управления).


MaxiMarker

Профи
По излучателям MaxPhotonics печальная статистика, особенно с буковкой "L" в названии модели (именно такой у Вас). Пишите в поддержку туда, где покупали - пусть меняют по гарантии (если ещё не закончилась).


alfa774

Новый пользователь
По излучателям MaxPhotonics печальная статистика, особенно с буковкой "L" в названии модели (именно такой у Вас). Пишите в поддержку туда, где покупали - пусть меняют по гарантии (если ещё не закончилась).
Да гарантия вышла уже. Спасибо вам за совет. Поменяю блок питания - посмотрим.


alfa774

Новый пользователь

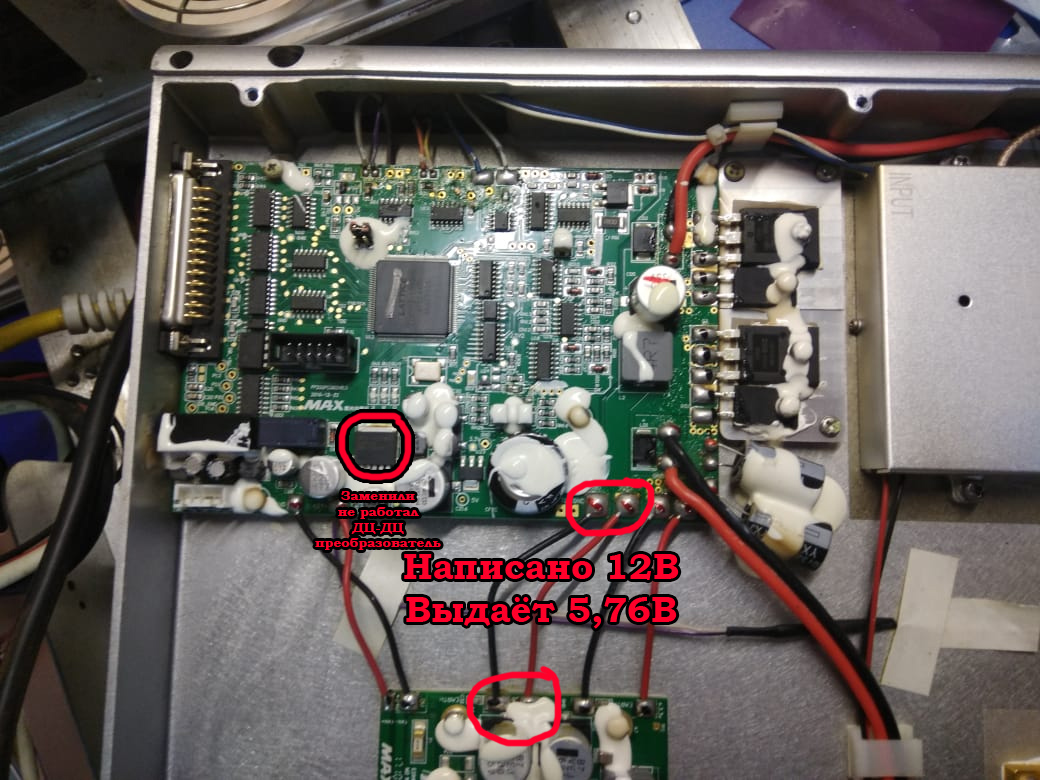

Блок питания заменили - оказалось, что проблема не в нём. Разобрали Излучатель. Фото прилагаю. Заменили DC-DC преобразавтель (сильно грелся, не выдавал питание). После замены пыхнули два элемента - заменили. Теперь столкнулись со следующей проблемой: С платы подачи питания на Мать излучателя должно подаваться 12В, а выдаёт 5.76В. Так и должно быть? Это регулируется?
Без имени-1.jpg
Или копать дальше?


halkru

Константин
А тут и тут (зелёным) не кажутся проблемы? Или блики просто..
Без имени-1.jpg


Bugger

Новый пользователь
подобное было, выставлены параметры красного луча в не допустимых значениях.
