Нужна помощь Проблема со сканаторной головкой

Artemoon

Новый пользователь

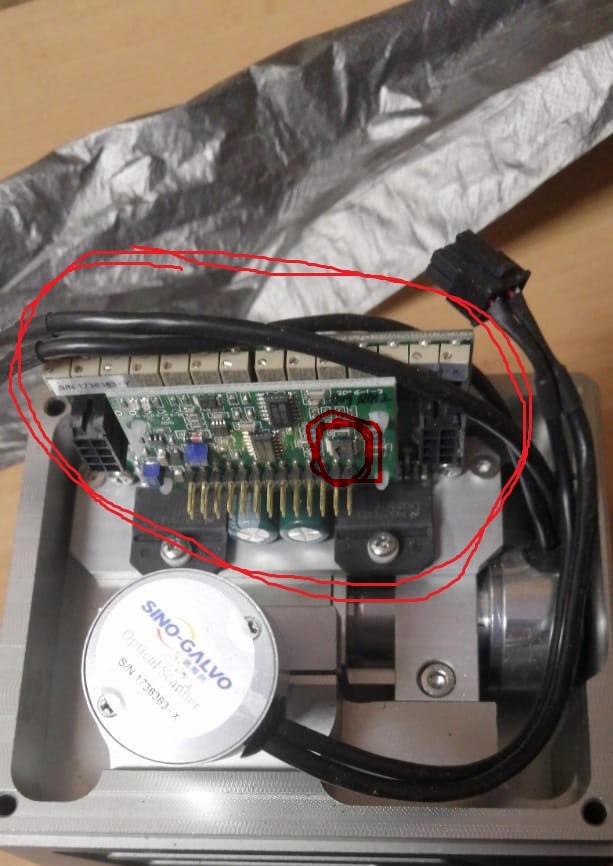

Доброго времени суток ! Столкнулся с проблемой, при работе станка, зеркала, которые находятся в скан голове, начинают не корректно работать, а точнее одна ось вообще не реагирует, а вторая - как будто ограниченно. Путём последовательных проверок, упёрлись в плату, которая находится в самой скан головке.


Вложения

  • unnamed (1).jpg
    unnamed (1).jpg
    152,9 KB · Просмотры: 352
  • unnamed (2).jpg
    unnamed (2).jpg
    117,7 KB · Просмотры: 349

Juventa

Активный участник
Если денег нет, можем выслать одну ось бесплатно, но совместимость под вопросом. Если есть и надо работать, можем продать новый сканатор.


halkru

Константин
unnamed (2) (1).jpg
Заинтересован в плате ))), по моему Вам отправляли излучатель. Может договоримся? В ЛС. Как видно микросхема Ах .. даже марку нельзя прочесть


MaxiMarker

Профи
Там 2 платы вообще то... Одна (маленькая) - это ЦАП. А вторая - это плата серво драйверов моторов (аналоговая).
В качестве рем. комплекта обычно продаются отдельно (и цена разная на них).


MaxiMarker

Профи
В большинсве случаев "горит" плата ЦАП при пробое по земле. Печальная статистика имеется. Выгорает входная микросхема Maxim MAX3095 и дальше один из ЦАПов Burr-Brown DAC 8831, которую в продаже найти почти нереально.


MaxiMarker

Профи

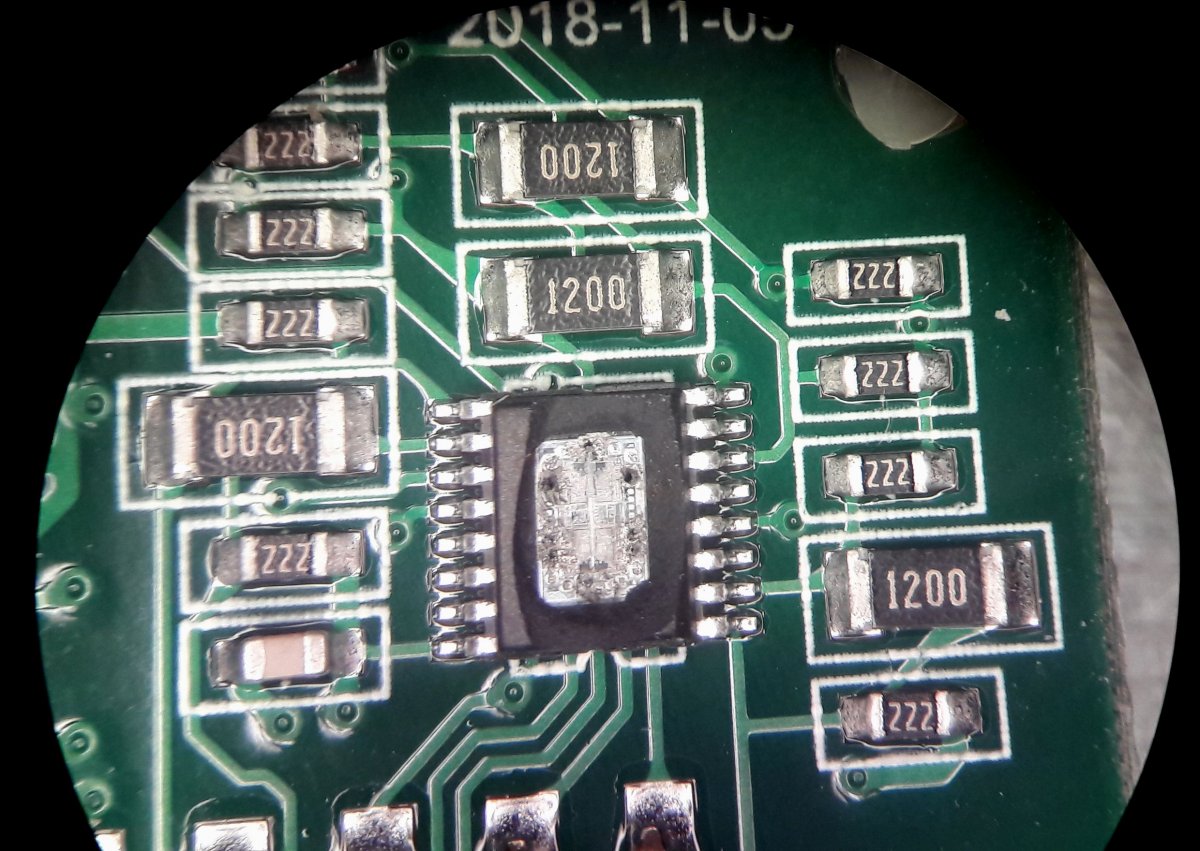

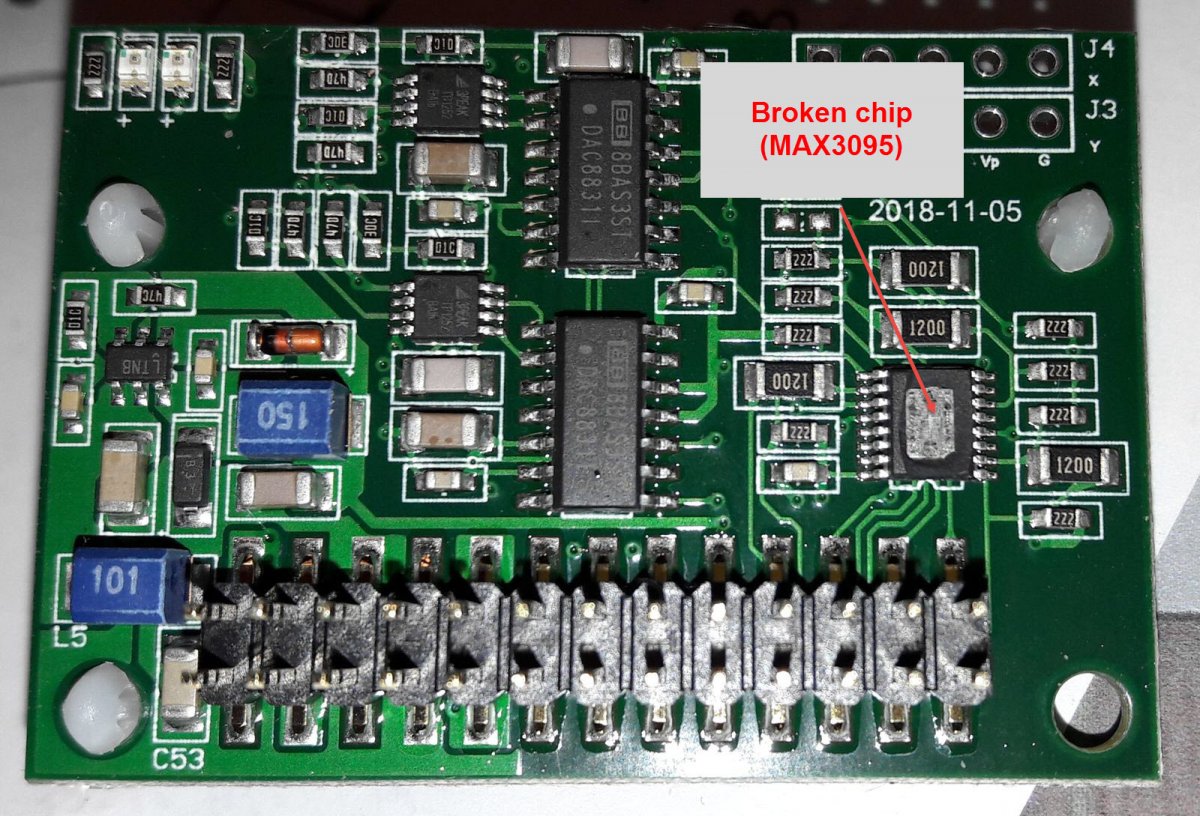

Из личной кллекции... Повреждённая микросхема MAX3095 при пробое высокого напряжения:
ScanHead broken chip 1.jpg

7110 - broken chip MAX3095.jpg


MaxiMarker

Профи
Бывает, что и дальше "шьёт" по земле и горят ОУ, которые стоят после ЦАПов (3 Peeak 1251). Обычному ползователю починить почти нереально.


Vadim2233

Новый пользователь
Один гальванометр ( У координата ) не очень громко загудел, если дотронутся до зеркала - очень мелкая дрожь ,

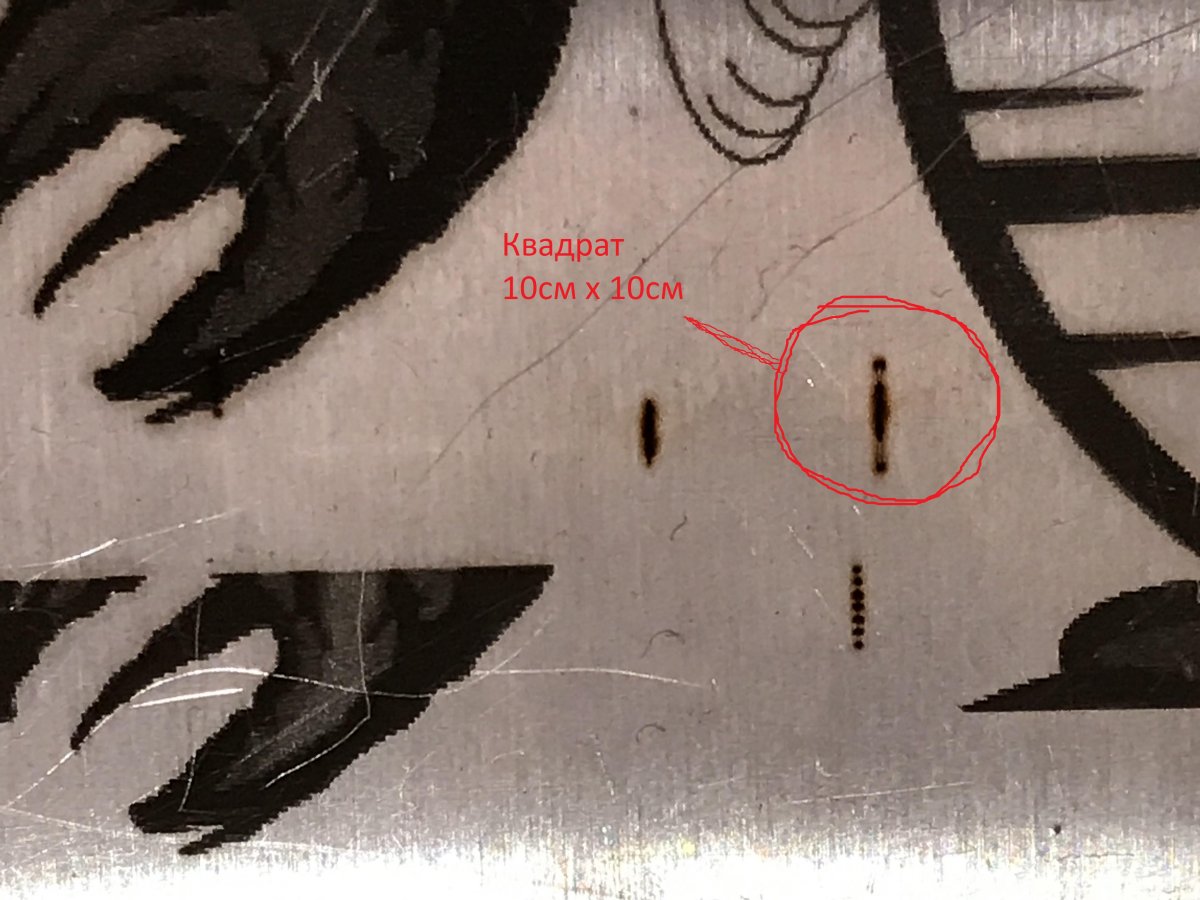

если от гравировать крест, то толщина линии ( координата У ) толще линии ( координата Х ).
замена местами пред. усилителей не оказывает влияния.

Что может быть ? ( замена блока питания, кабеля, процессора ) - нет изменений.
