Сканирующая голова - проблема

Vadim2233

Новый пользователь
Один гальванометр ( У координата ) не очень громко загудел, если дотронутся до зеркала - очень мелкая дрожь ,

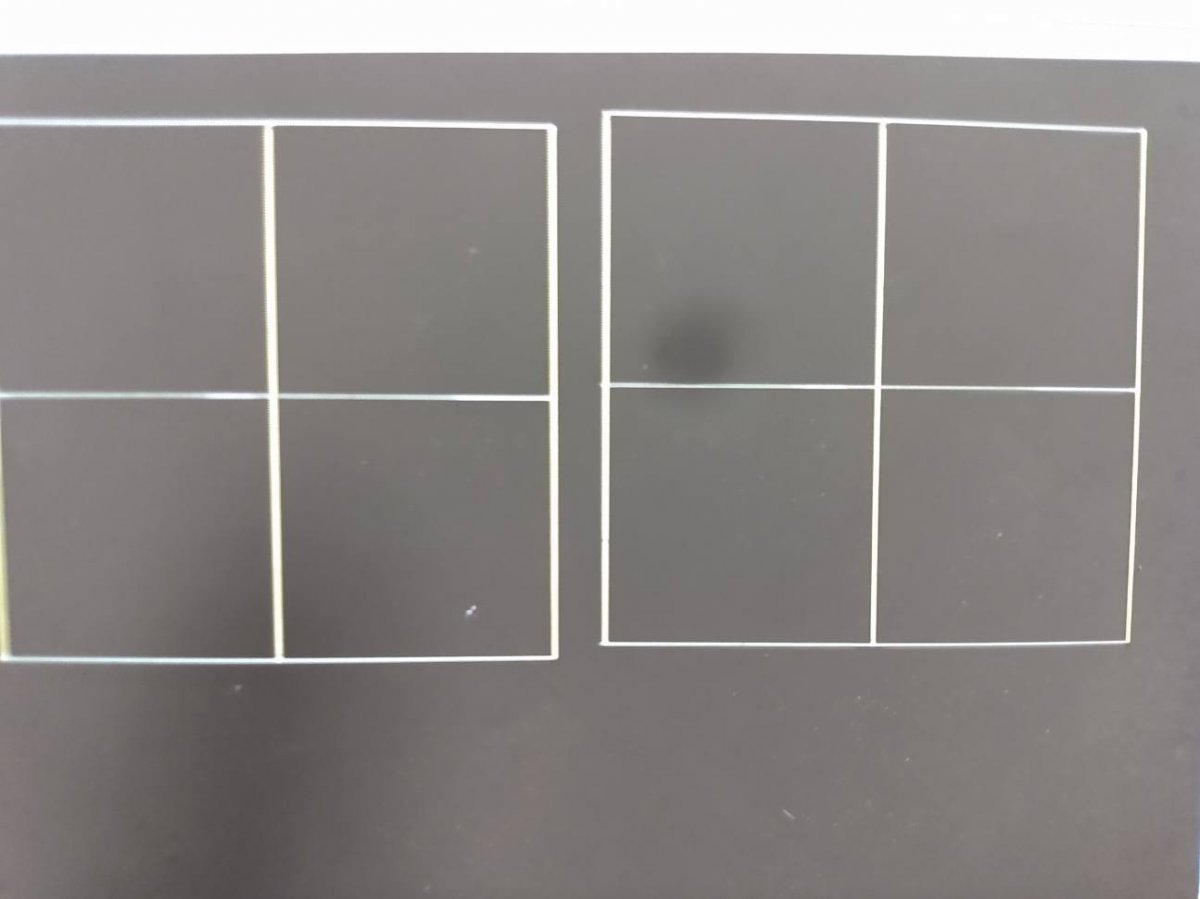

если от гравировать крест, то толщина линии ( координата У ) толще линии ( координата Х ).
замена местами пред. усилителей не оказывает влияния.

Что может быть ? ( замена блока питания, кабеля, процессора ) - нет изменений.

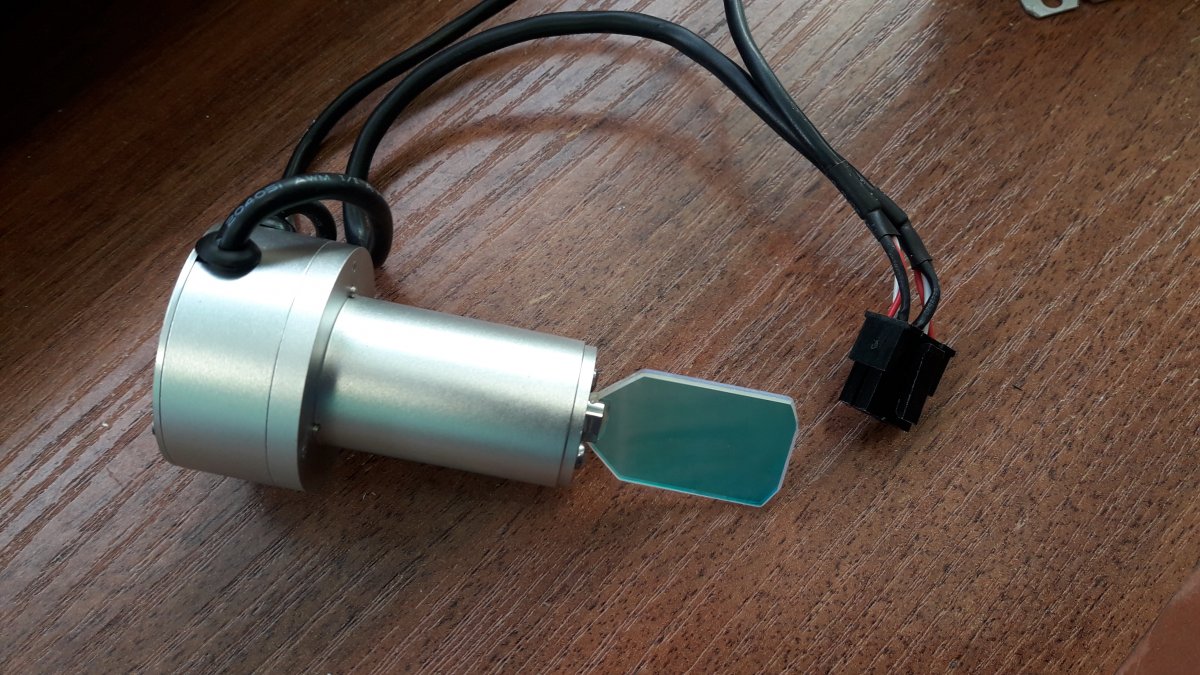

Добавляю фото гравировки и сканирующей головы


Vadim2233

Новый пользователь
добавил фото гравировки


Вложения

  • IMG_20200214_202750955.jpg
    53,2 KB · Просмотры: 318
  • 20200415_175347.jpg
    191,6 KB · Просмотры: 318
  • 20200415_174747.jpg
    77,4 KB · Просмотры: 325
  • IMG_20200211_214413579.jpg
    12,2 KB · Просмотры: 400

MaxiMarker

Профи
замена местами пред. усилителей не оказывает влияния.
Если так, то дело в самом моторе. С большой долей вероятности поможет только замена мотора на аналогичный.
Но у Вас непонятно какого производителя головка, поэтому не так просто будет найти замену мотору (от других производителей может не подойти).
Пишите туда, где станок покупали.


Vadim2233

Новый пользователь
Спасибо за ответ.
1. Что накрылся двигатель почти ясно ( хотя ? - накрылся очень незначительно/ гравировка возможна
с малозаметным дефектом на некотором виде гравировки ). Накрылся датчик положения в двигателе ? (как проявляется ? )

Более детальная информация?
а) Маркер и компьютер стояли вместе и питание происходило грубо от одной розетки ( все работало ). Сотрудникам
в категоричной форме предупреждалось не удлинять USB Провод и не брать другое питание.
(им вроде не очень
удобно )
б) Появился такой дефект через некоторое время.
в) Чтобы локализовать быстро дефект - переставляю с другого маркера голову (такая же).
работаете 2-3 минуты нормально, потом также еле заметно начинает звенеть голова и появляется тот же дефект ( и напряженное
зеркало - и вторая убитая сканирующая голова с Y координатой )
г) меняю контроллер, блок питания 15 вольт , кабель к голове , USB кабель - мелко гудит.
если подключить голову только к блоку питания 15 вольт - тихо звенит голова.
ПО драйвер переставлял.
д) обнаруживаю - персонал подключил допонительно экранированный USB удлинитель 5-7 метров.
Подключил питание с другой стенки производственного помещения ( земли там нормальной конечно нет, нейтраль
как подключена на разных направлениях и подключена ли ? )

е) работа маркера дальше не деградирует , эффект дальше не прогрессирует.

Вопрос
- Накрылся датчик положения в двигателе ? (как проявляется ? ) или обмотка (но так мало проявляется )
- могло накрыться еще что то параллельно ? ( не хотелось сжечь третий гальванометр )


MaxiMarker

Профи
Возможно на Вашем станке присутствуют проблема с правильным разведением земли внутри. Проверьте внимательно, что и как заземлено. В первую очередь блоки питания. Китайцы любят заземлять среднюю точку питания головки (+-15 Вольт). С точки зрения безопасности это правильно, но часто оказывает негативное влияние на работу головки. Если у Вас средняя точка питания +-15 Вольт на блоке питания соединена с общей землёй, то попробуйте её разземлить. Сигналы управления головкой (которые идут с контроллера) цифровые и дифференциальные, поэтому "земля" в чистом виде им не нужна (только в качестве экрана на кабеле и то на очень больших расстояниях).
Далее отсоедините разъём сигналов управления головкой от контроллера и тупо включите питание на головке. Посмотрите на реакцию и звуки (звон или гул в Вашей интерпретации).
Если ничего не поменялось, то отключите от драйверов аналоговые сигналы управления. В вашем случае (если судить по фото) это маленькие белые разъёмы. Драйверы у вас аналоговые и без встроенных ЦАПов (опять же судя по скудному фото). ЦАПы стоят на отдельной плате с разъёмом DB25 на крышке головки.
Посмотрите на реакцию. Если звон или гул остались, то нужно дальше смотреть... Но тут без хорошего осциллографа и понимания "как оно работает" будет сложно.


MaxiMarker

Профи
Желательно всё же проверить блок питания головки осциллографом (в режиме AC), там много интересного можно увидеть. Как минимум грязь дешёвых преобразователей и пульсации в 150-200 мВольт.


Vadim2233

Новый пользователь
Большое спасибо за письмо. Буду пробовать после праздников. Обязательно буду держать в курсе.


Vadim2233

Новый пользователь
Извините длинно. Из за корона вируса некоторое время к оборудованию не было доступа.

Два блока питания HF 150W-D-L - проверили ( пульсаций нет )
Провел следующие измерения:
1) блок питания HF 150W-D-L (для второго идентично )
напряжение V1/Com - 15.10 Вольт
напряжение V2/Com + 15.15 Вольт
2) к блоку питания подключена новая голова ( взята на время ) не гудит
напряжение V1/Com - 15.11 Вольт
напряжение V2/Com + 15.15 Вольт

3) к блоку питания подключена дефектная голова №1 ( гудит и при гравировке по координате Y утолщение линии)
напряжение V1/Com - 13.80 Вольт
напряжение V2/Com + 15.15 Вольт

4) к блоку питания подключена дефектная голова №2 ( гудит и при гравировке по координате Y утолщение линии)
получена при замене Головы №1 на новую
напряжение V1/Com - 13.80 Вольт
напряжение V2/Com + 15.15 Вольт

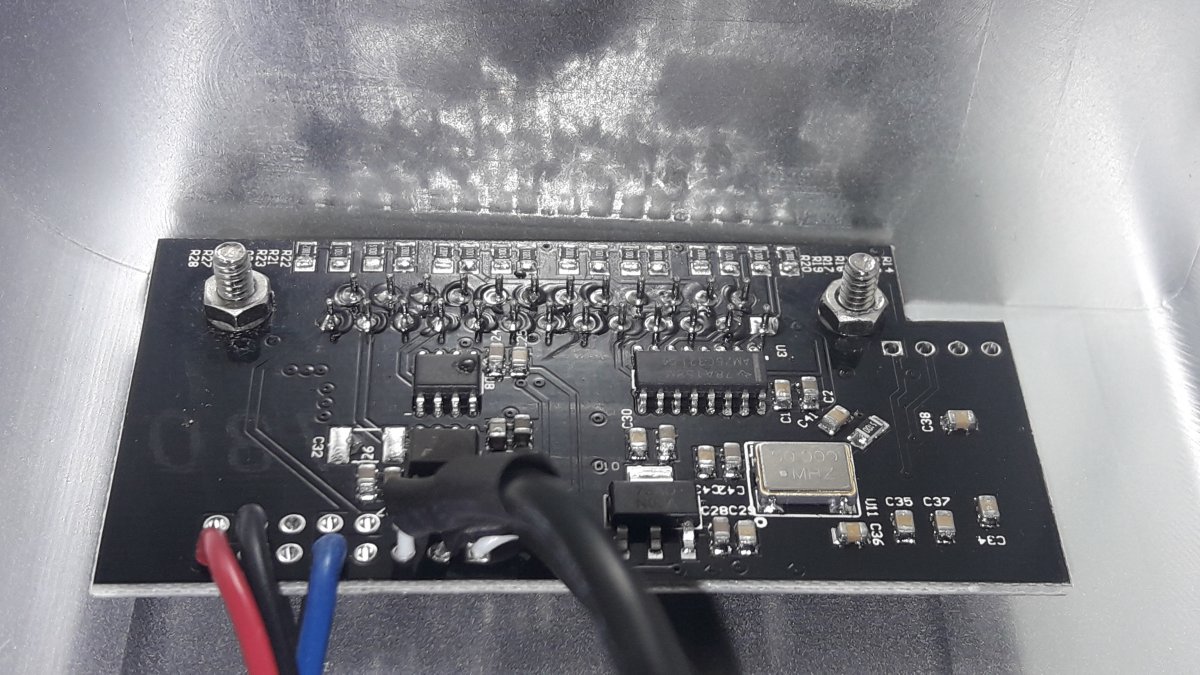

5) к блоку питания подключена только плата 20200625_220404.jpg дефектной головы №1
напряжение V1/Com - 15.10 Вольт
напряжение V2/Com + 15.15 Вольт

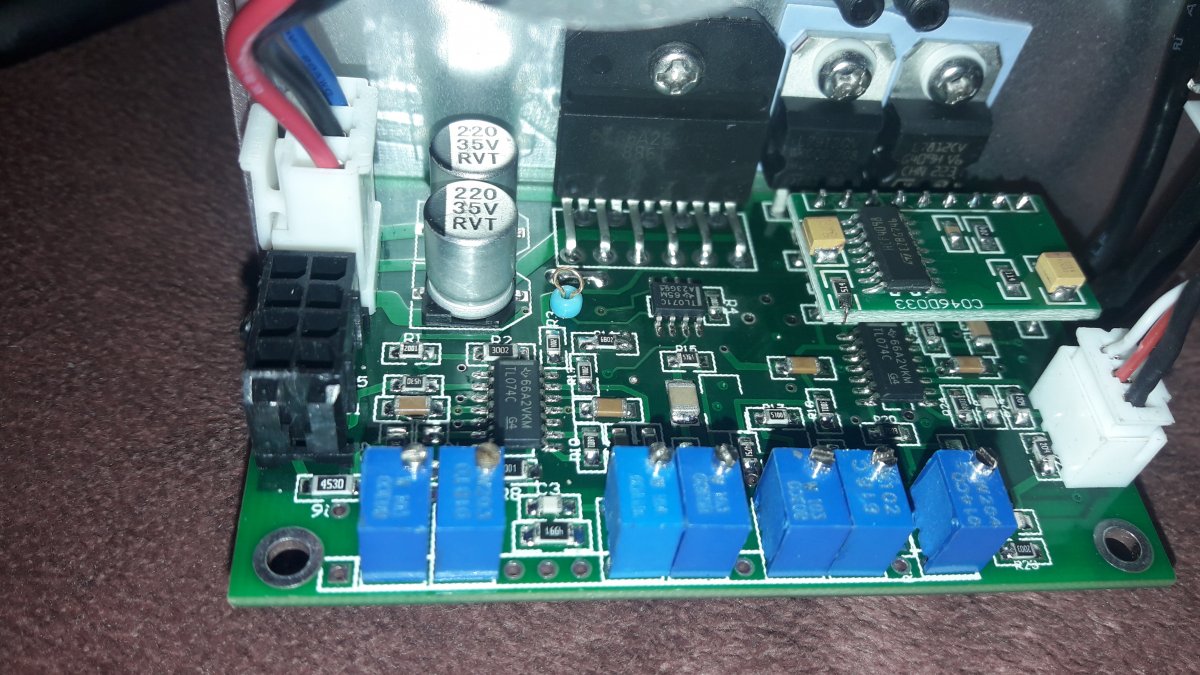

6) к блоку питания подключена только плата 20200625_223255.jpg от гальвопривода Х и гальвопривод Х дефектной головы №1
напряжение V1/Com - 14.30 Вольт
напряжение V2/Com + 15.15 Вольт

7) В данный момент не гудит ( бывает такое если одним наконечником от тестера несколько раз коснуться Com и V2 на блоке питания )
к блоку питания подключена только плата 20200625_223255.jpg от гальвопривода Y и гальвопривод Y дефектной головы №1
напряжение V1/Com - 14.30 Вольт
напряжение V2/Com + 15.15 Вольт

В данный момент гудит
к блоку питания подключена только плата 20200625_223255.jpg от гальвопривода Y и гальвопривод Y дефектной головы №1
напряжение V1/Com - 15.10 Вольт
напряжение V2/Com + 15.15 Вольт


Вложения

  • 20200625_220404.jpg
    171 KB · Просмотры: 289
  • 20200625_223255.jpg
    187,4 KB · Просмотры: 271

Malk

Новый пользователь
Извините длинно. Из за корона вируса некоторое время к оборудованию не было доступа.

Два блока питания HF 150W-D-L - проверили ( пульсаций нет )
Провел следующие измерения:
1) блок питания HF 150W-D-L (для второго идентично )
напряжение V1/Com - 15.10 Вольт
напряжение V2/Com + 15.15 Вольт
2) к блоку питания подключена новая голова ( взята на время ) не гудит
напряжение V1/Com - 15.11 Вольт
напряжение V2/Com + 15.15 Вольт

3) к блоку питания подключена дефектная голова №1 ( гудит и при гравировке по координате Y утолщение линии)
напряжение V1/Com - 13.80 Вольт
напряжение V2/Com + 15.15 Вольт

4) к блоку питания подключена дефектная голова №2 ( гудит и при гравировке по координате Y утолщение линии)
получена при замене Головы №1 на новую
напряжение V1/Com - 13.80 Вольт
напряжение V2/Com + 15.15 Вольт

5) к блоку питания подключена только плата 20200625_220404.jpg дефектной головы №1
напряжение V1/Com - 15.10 Вольт
напряжение V2/Com + 15.15 Вольт

6) к блоку питания подключена только плата 20200625_223255.jpg от гальвопривода Х и гальвопривод Х дефектной головы №1
напряжение V1/Com - 14.30 Вольт
напряжение V2/Com + 15.15 Вольт

7) В данный момент не гудит ( бывает такое если одним наконечником от тестера несколько раз коснуться Com и V2 на блоке питания )
к блоку питания подключена только плата 20200625_223255.jpg от гальвопривода Y и гальвопривод Y дефектной головы №1
напряжение V1/Com - 14.30 Вольт
напряжение V2/Com + 15.15 Вольт

В данный момент гудит
к блоку питания подключена только плата 20200625_223255.jpg от гальвопривода Y и гальвопривод Y дефектной головы №1
напряжение V1/Com - 15.10 Вольт
напряжение V2/Com + 15.15 Вольт
Добрый день
Вы разобрались с проблемой??
Я перечитал тему, но до конца не понял как решили проблему....
У меня 1 раз в 1,5месяца сканатор уходит в резонанс и гравирует полную чушь, перезагружаешь станок и всё пропадает. Но хочу решить вопрос и думаю с чего начать и куда смотреть. Сам в этом слабо понимаю.


MaxiMarker

Профи
У меня 1 раз в 1,5месяца сканатор уходит в резонанс и гравирует полную чушь, перезагружаешь станок и всё пропадает.
С такой частотой проблемы (1 раз в 1.5 месяца) про неё (проблему) можно и забыть... и забить на неё :)
Всего то, нужно "перезагрузить станок" (хотя, что такое перезагрузка станка - не совсем понятно) и проблемы уже нет...
Раз в полтора месяца можно и потратить на это несколько минут.


Mol_s_off

Активный участник
А если человек пользуется станком раз в полтора месяца!......:lol: ну тогда и на станок можно забить!


Malk

Новый пользователь
Мужики, я понимаю что это кажется ерундой, 1 раз в 1,5месяца и лечится вкл-выкл. станок. Но суть в том, что количество бракованных изделий растёт и иногда проще заменить бракованную деталь, чем краснеть перед клиентом и т.п.
Глюк происходит во время гравировки, а не во время включения красной указки и выставления изделия.
Вчера проверил блоки питания, они выдают стабильно своё напряжение - 3 блока по 5, 15 и 24В.

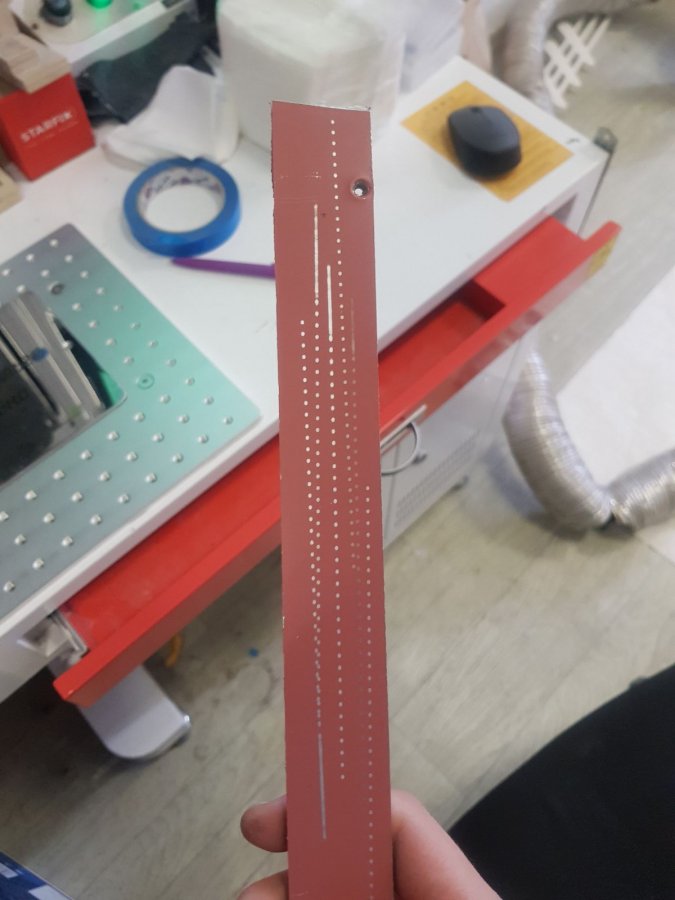

На фото тест.
Источник Raicus 30Вт
Линза 300*300мм
Сканнатор -без опознавательных знаков
Материнка: MODEL : FIBER-M

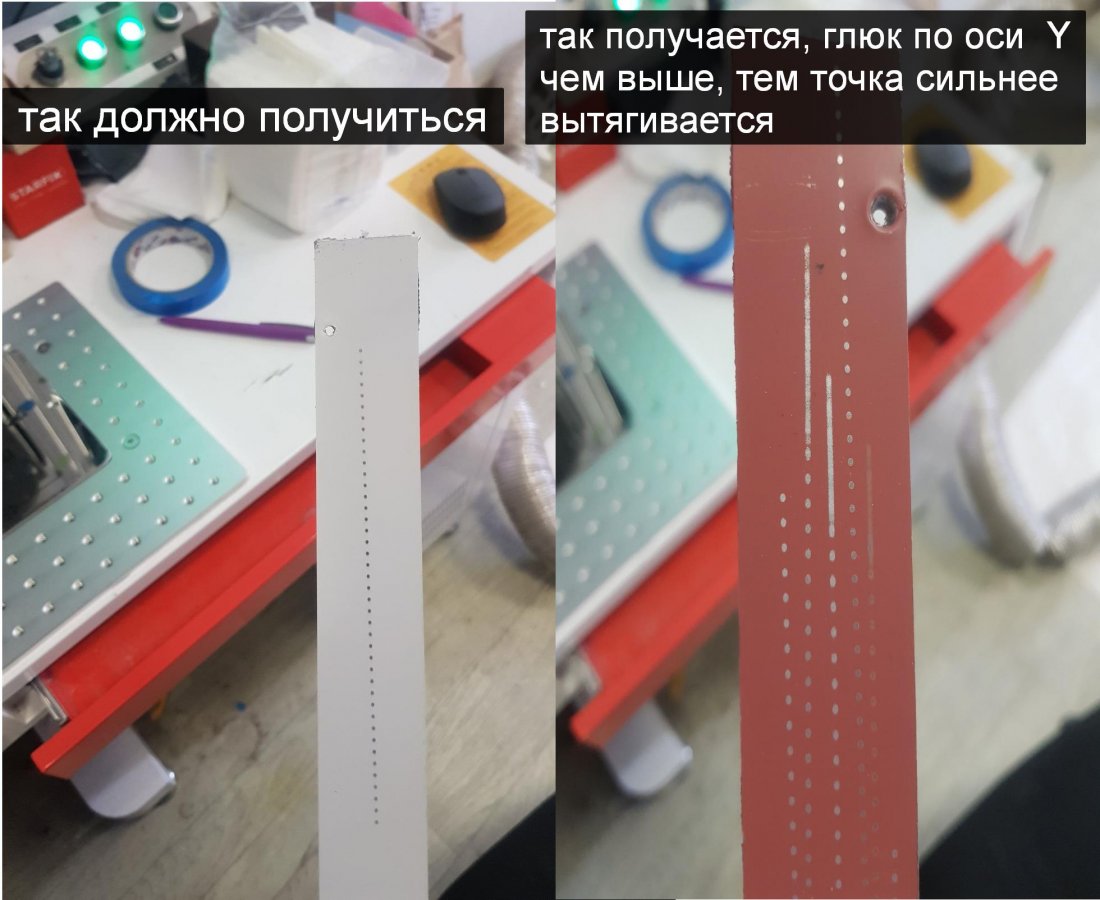

Видно, что снизу вверх круглые точки становятся квадратами, а в конце вообще появляется прямоугольник.
-1x-1x80_20210407_115902 (2).jpg


Вложения

  • -1x-1x80_20210407_115902 (2).jpg
    -1x-1x80_20210407_115902 (2).jpg
    121 KB · Просмотры: 126
  • -1x-1x80_20210407_115902 (2).jpg
    -1x-1x80_20210407_115902 (2).jpg
    121 KB · Просмотры: 125

Mol_s_off

Активный участник
Если бы у вас вытягивало точку сканатором, на прямоугольнике бы визуально падала мощность или заметен был увеличивающийся шаг заливки! Чего не наблюдается!


Malk

Новый пользователь
Если бы у вас вытягивало точку сканатором, на прямоугольнике бы визуально падала мощность или заметен был увеличивающийся шаг заливки! Чего не наблюдается!
Но кроме сканатора больше не на что грешить, остальное работает чётко
Или вы думаете что это материнка глючит?
Когда то думал может это сбой напряжения, но поставил стабилизатор напряжения-не помогло.
Единственное что осталось, это дополнительное заземление сделать, но не уверен что в заземлении дело....


Valera5609

Активный участник
Но кроме сканатора больше не на что грешить, остальное работает чётко
Или вы думаете что это материнка глючит?
Когда то думал может это сбой напряжения, но поставил стабилизатор напряжения-не помогло.
Единственное что осталось, это дополнительное заземление сделать, но не уверен что в заземлении дело....
Так заземлите, вообще станки не рекомендуют включать и работать без стабилизатора и хорошего заземления...


Malk

Новый пользователь
Так заземлите, вообще станки не рекомендуют включать и работать без стабилизатора и хорошего заземления...
Заземление есть, у нас всё производство на нём, но оно общее на здание. А сейчас ещё холодно и земляные работы делать не думали.
И земля маловероятно повлияет на сканатор, т.к. стоит стабилизатор (как мне кажется)


ArtP

Новый пользователь
Привет всем.
У меня, к сожалению похожая проблема. Может кто-то в описании моем найдет себе подсказки, а кто-то сможет подсказать мне.
Буду благодарен.
Старая голова от производителя лазера была заменена 1,5 года назад на голову Sino Galvo для большей производительности.
Недавно стал замечать звук гальванометра не совсем обычный, но работать продолжал.
Затем при включении обнаружилось, что двигатели вибрируют с высокой частотой, дрожат оба.
Красная точка при этом уводится в угол вместо центра.
При отключении сигнала (кабеля) от главного контроллера суть не поменялась.
При подключении старой, ранее стоявшей головки, у которой есть индикация питания сверху, этот индикатор горел красным вместо зеленого цвета. Понятно стало, что надо смотреть БП.
На БП 24 В был обнаружен вздувшийся кондер в цепи одного из выхода +V2.
Он был заменен, старая головка после этого включилась и работала, а вот новая так и осталась с теми же проблемами.
Написал производителю в Sino Galvo, они попросили измерить сигналы осциллографом на определенных контактах.
Видео сигналов (фото невозможно сделать было, сигналы скачут) было выслано для ознакомления.
Они пришли к выводу, что проблема, скорее всего в контроллере гальванометра, предложили выслать им на ремонт.
Работал пока на старой головке. Договорился выслать их голову на ремонт.
И тут старая головка тоже перестала работать, странный звук, и уводит луч в край.
Ну как так-то?
Проверился БП на осциллографе. Я, конечно, не спец на этом приборе, но напряжение БП, судя по измерениям, выдает номинальное.
Осциллограф брал на время, отдал, потом подумал, что может помехи какие-то БП выдает вместе с сигналом. Поменял 2 выпрямителя на выходе перед стабилизатором, не помогло.
Сейчас дилемма. С одной стороны надо бы выслать новую головку на ремонт в Китай, но блин, обе головки полетели с интервалом в 2 недели - это очень подозрительно, маловероятно, что они вышли из строя почти одновременно.
И БП подозрительно выдает при этом нужные характеристики. Что делать?
Проверить на другом БП нет возможности, он специфический, в продаже такие только в Китае, ждать долго.
Будут какие-то мысли в помощь?


Malk

Новый пользователь
у меня сегодня спустя 15дней повторилась проблема.
Утром включаем станок, а у него сканнатор глючит (источник даже ещё не включали).
Глюк- это нехарактерный звук/писк/вибрация/скрежет который появляется из сканатора.
Итог меряю в момент глюка напряжение на БП и значения 5,1В и 15,2В, т.е. они в норме.
Далее нажимаю показать сканером место гравировки и скидываю, делаю так 5 раз и всё проблема с глюком проходит, звук/писк/вибрация/скрежет становятся как и были ранее и проблема уходит.

Ещё сегодня заметили, что символ размером 20*20мм может делаться 30 секунд в 3 прохода, и когда в партии ты меняешь в Ezcad этот же символ на размер 22мм, то станок уже гравирует 2мин 15секунд - Что НЕАДЕКВАТНО МНОГО. А потом станок может гравировать 32 секунды, т.е. станок сам меняет время и скорость гравировки на НЕПРЕДСКАЗУЕМУЮ ))))
