Нужна помощь Маркировка алюминия

zombi0992

Новый пользователь
Добрый день.Имею лазер Raycus 20Вт с полем маркировки 300*300мм.Не могу подобрать необходимые вариант настройки лазера для четкой и читаемой маркировки на алюминии.Заранее спасибо за помощь


MaxiMarker

Профи
Не могу подобрать необходимые вариант настройки лазера для четкой и читаемой маркировки на алюминии.
А что конкретно не устраивает ? Покажите фото маркировки и опишите, что не нравится и чего бы хотелось. Ну и параметры маркировки выложьте, иначе трудно судить...


MaxiMarker

Профи
Имею лазер Raycus 20Вт с полем маркировки 300*300мм.
20 Ватт - это мало для линзы с полем 300х300 мм при работе с металлами. Потери энергии воздействия на материал для такой линзы достаточно большие. Некоторые металлы могут гравироваться с трудом уже.


zombi0992

Новый пользователь
А что конкретно не устраивает ? Покажите фото маркировки и опишите, что не нравится и чего бы хотелось. Ну и параметры маркировки выложьте, иначе трудно судить...

Добрый вечер.Хорошо,завтра буду около лазера и все опишу.


Отправлено с моего iPhone используя Tapatalk


Сигизмунд

Активный участник
Добрый день.Имею лазер Raycus 20Вт с полем маркировки 300*300мм.Не могу подобрать необходимые вариант настройки лазера для четкой и читаемой маркировки на алюминии.Заранее спасибо за помощь
Мощность лазера слабовата да еще и с такой линзой.. Нецелесообразно - можно конечно выставить скорость 150 мощность 100 "педаль в пол" и так несколько раз одно изделие..опять же какой размер у вас гравировки ..толщина изделия..есть ли пластиковые части на нем и прочее ..


zombi0992

Новый пользователь
Доброго дня.

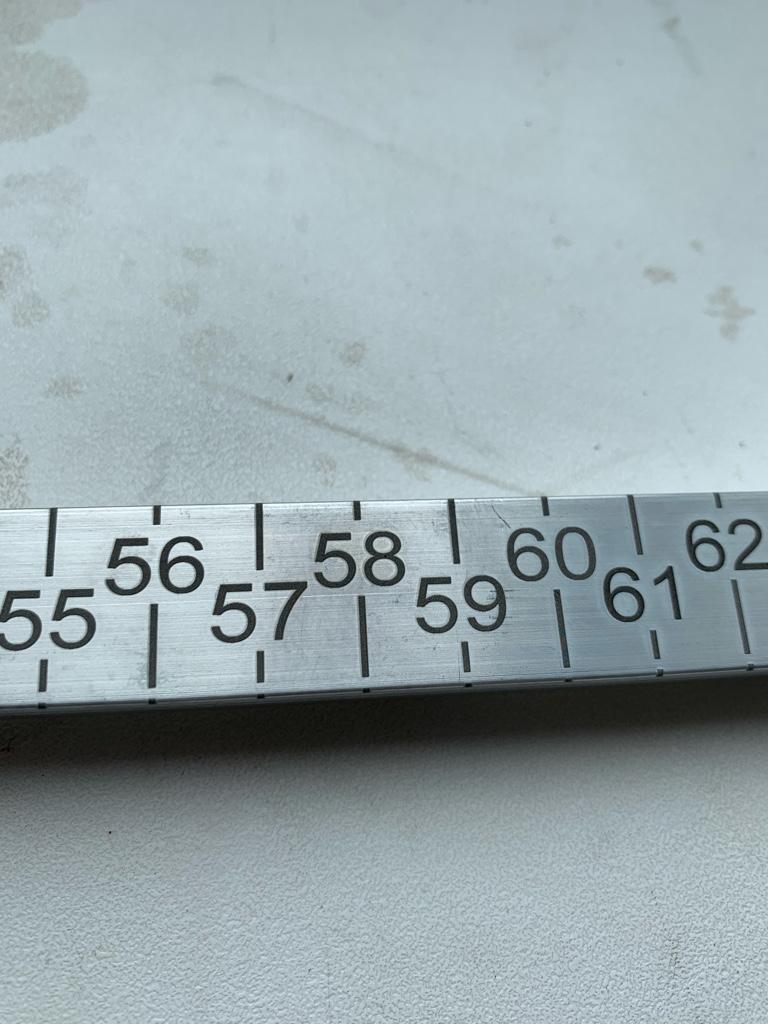

Маркирую алюминиевый профиль,маркировка линейка.Маркировали на 20 вт с полем 100х100мм с режимами:скорость-200,мощность-80,частота-20,количество проходов-5.Вот результат какой был.Жарило отлично [emoji4]

Приобрели станок что на 20в с полем 300х300мм,тот станок не наш.Во время пользования вышел из строя лазер,типичная проблема Raycus,.До ремонта по гарантии маркировал с режимами с полем 300х300мм : скорость-50,мощность-100,частота-20,количество проходов-2,результат с большего был похож на нужный.После ремонта нужно эффекта с этими режимами не достиг.


Mol_s_off

Активный участник
А зачем жарите на все 100? Посмотрите в карте мощности, возможно занижение максималки идет! И если вас устраивало маленькое раб. поле, поменяйте линзу, вот где потеря мощи!!!


Сигизмунд

Активный участник
по мне 3 причины
1. Хреново отремонтировали
2. Поменялся материал на чем гравируете
3. Настройки заливки ...
Но мне чет с трудом верится что вы могли добиться такого результата как на первой картинке в 2 прохода с такой линзой..
Я на своем 30 ВТ вряд-ли такой результат получу в 2 прохода гравируя алюминий


zombi0992

Новый пользователь
по мне 3 причины
1. Хреново отремонтировали
2. Поменялся материал на чем гравируете
3. Настройки заливки ...
Но мне чет с трудом верится что вы могли добиться такого результата как на первой картинке в 2 прохода с такой линзой..
Я на своем 30 ВТ вряд-ли такой результат получу в 2 прохода гравируя алюминий

Добрый день.
1.Начал маркировать,другие материалы которые маркирую все хорошо.Лазер поломался ошибка была,не маркировал ничего,после ремонта работает и маркирует.
2.Материал не поменялся.
3.Настройки заливки не менялись,программы написаные и сохранённые .


zombi0992

Новый пользователь
А зачем жарите на все 100? Посмотрите в карте мощности, возможно занижение максималки идет! И если вас устраивало маленькое раб. поле, поменяйте линзу, вот где потеря мощи!!!

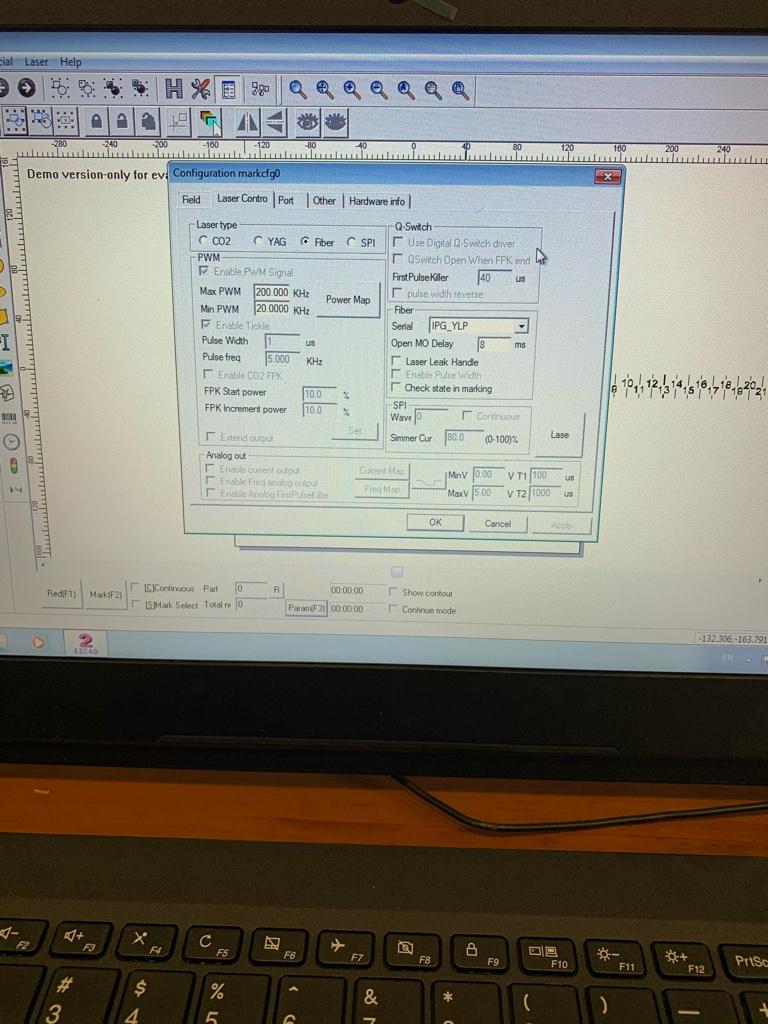

Где посмотреть карту мощности?Покупался лазер с полем маркировки 300х300мм для маркировки большого размера деталей,потом появилась работа на маркировки профиля алюминия.Хочу разобраться получится подобрать режимы для маркировки ,станок или линзы покупать пока что не хочется


Отправлено с моего iPhone используя Tapatalk


shatrovmax

Активный участник
А не могли ремонтники не-МОРА излучатель поставить ? У меня именно так, белым, алюм и гравирует, на "простом" волоконнике...


zombi0992

Новый пользователь
А не могли ремонтники не-МОРА излучатель поставить ? У меня именно так, белым, алюм и гравирует, на "простом" волоконнике...

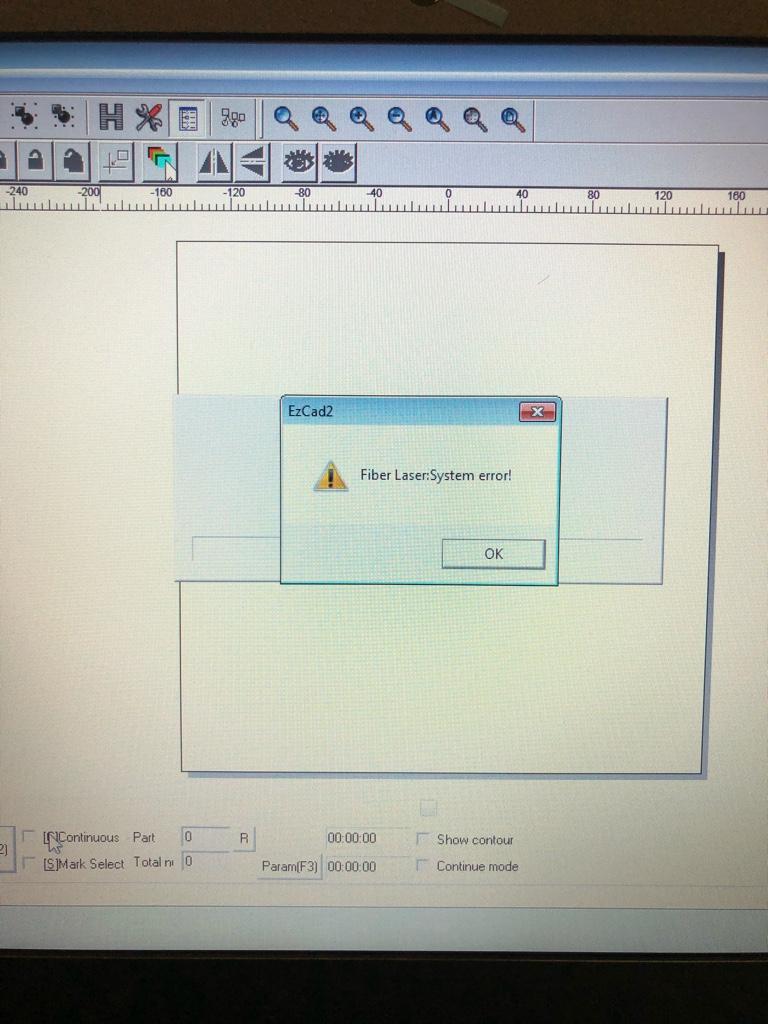

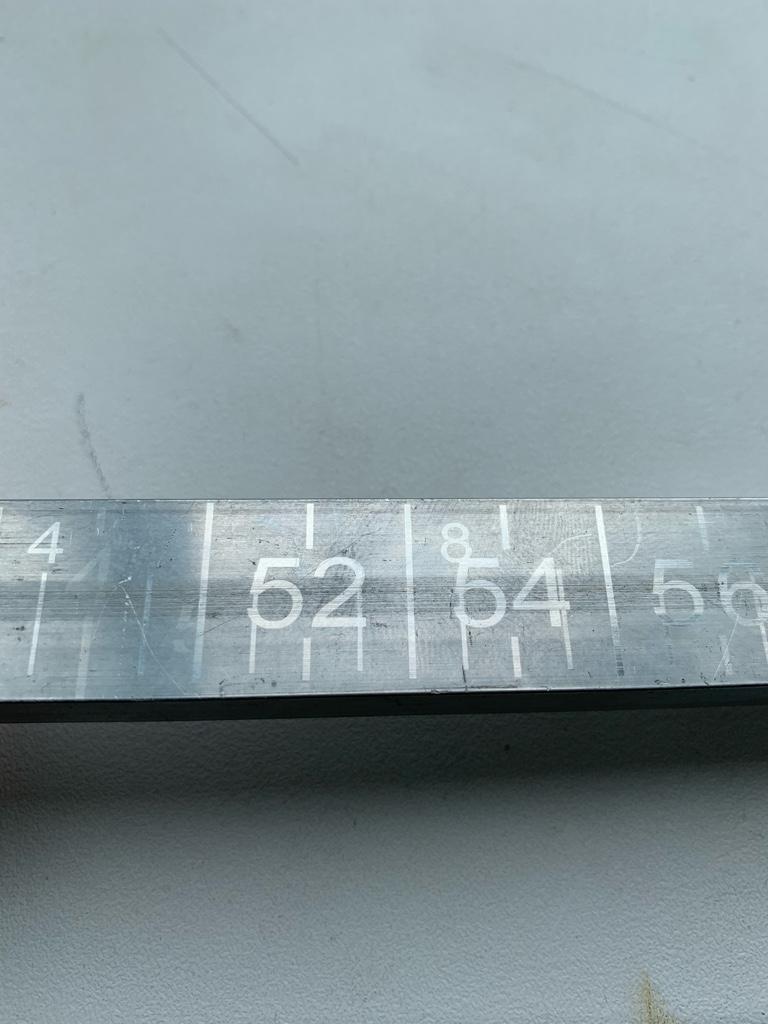

У меня вышел из строя (проблема на фото)Отремонтировали по гарантии.Теперь гравирует белым



Отправлено с моего iPhone используя Tapatalk


zombi0992

Новый пользователь
А зачем жарите на все 100? Посмотрите в карте мощности, возможно занижение максималки идет! И если вас устраивало маленькое раб. поле, поменяйте линзу, вот где потеря мощи!!!

Если купить линзу 100х100мм то не будет каких-либо проблем и сложностей при замене ?нужны будут какие-нибудь менять программные настройки или просто поменять линзу и все?


Отправлено с моего iPhone используя Tapatalk


Mol_s_off

Активный участник
Если купить линзу 100х100мм то не будет каких-либо проблем и сложностей при замене ?нужны будут какие-нибудь менять программные настройки или просто поменять линзу и все?
Поменять линзу, изменить в настройках размер рабочего поля и при необходимости откалибровать.
