Линза d10

[lacoste]

Всем хорошего дня!
Кто знает что означает D10? Для лазерной гравировки подойдет? JPT 60W Голова Sini-Galvo 7110 ??
Заказал за 650$ +доставка
Потом подумал на форуме спросить ))



[MaxiMarker]

Кто знает что означает D10?

Означает входную аппертуру. Под вашу головку подойдёт.



[lacoste]

Означает входную аппертуру. Под вашу головку подойдёт.

Спасибо Вам, теперь в душе спокойно ))



[MaxiMarker]

В душе будет спокойно, когда Вы её поставите и погравируете.
Самая частая ошибка - заказать (купить) линзу и не иметь к ней переходной адаптер (с резьбы М85 на М79).
А он (адаптер) под каждую линзу свой (по высоте и геометрии).



[lacoste]

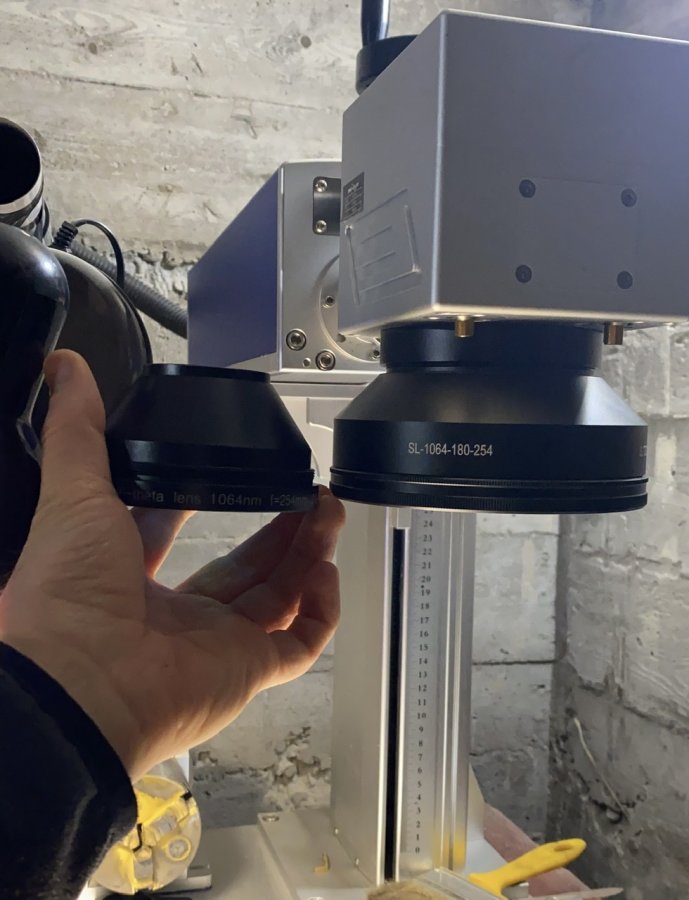

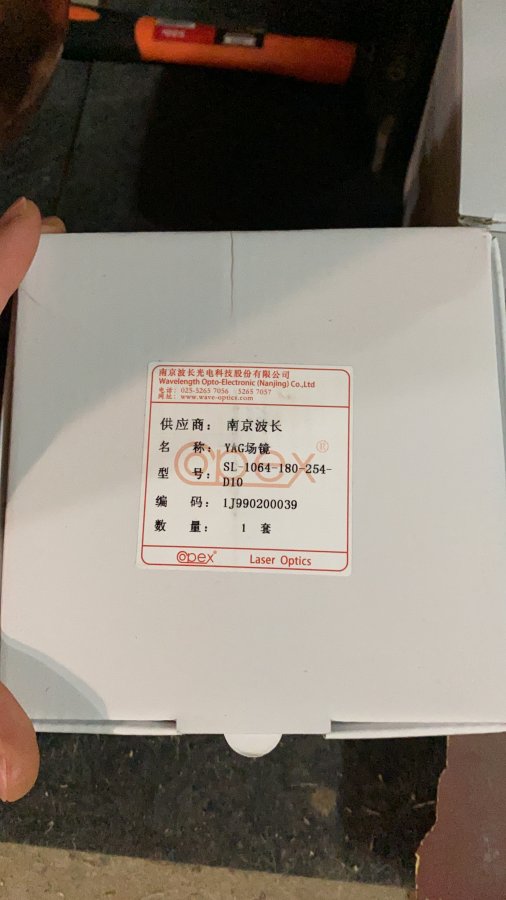

Линза приехала, она огромная. Есть знающие люди от чего эта линза? Переходное кольцо вроде подошло. Не могу понять для чего она таких размеров нужна?



[lacoste]



[lacoste]

В душе будет спокойно, когда Вы её поставите и погравируете.
Самая частая ошибка - заказать (купить) линзу и не иметь к ней переходной адаптер (с резьбы М85 на М79).
А он (адаптер) под каждую линзу свой (по высоте и геометрии).

Вроде переходное кольцо подошло



[MaxiMarker]

Линза приехала, она огромная.

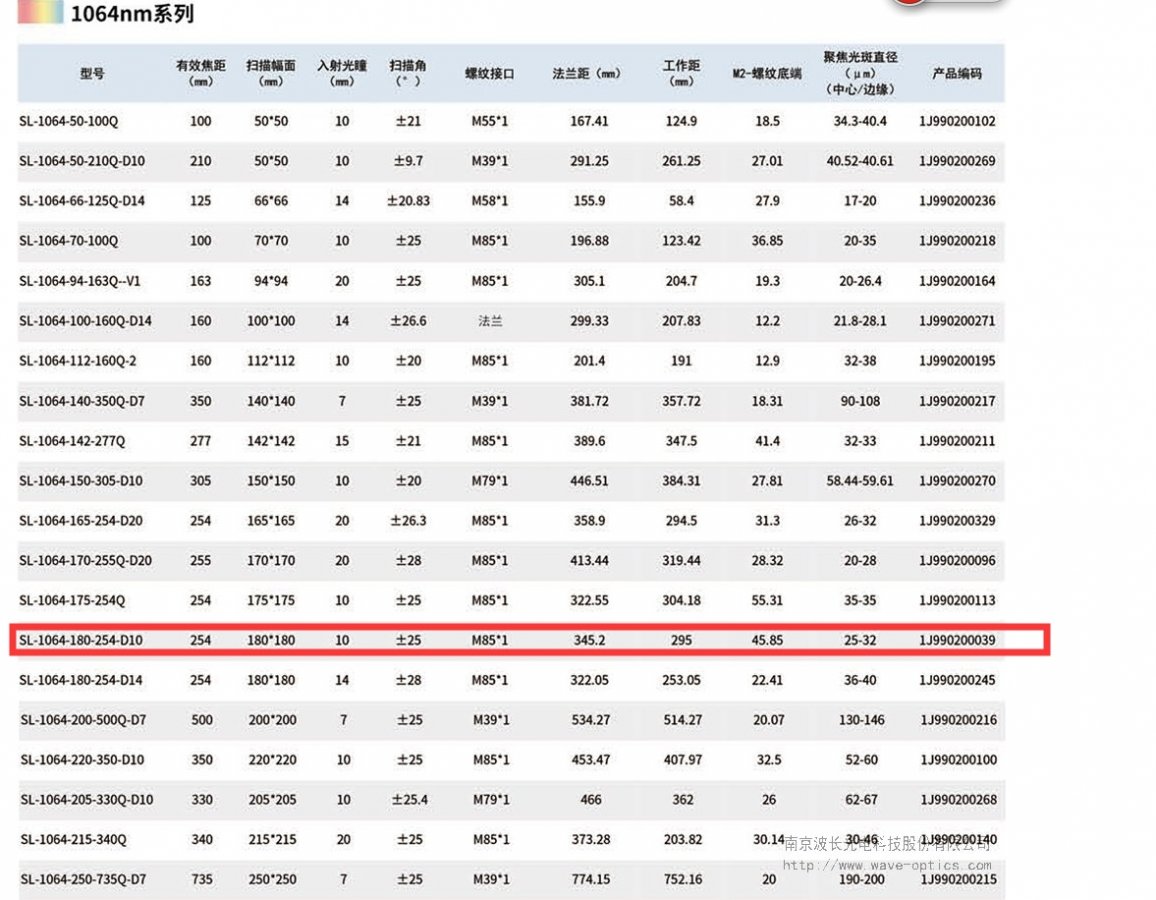

Она такая и должна быть для поля 180х180.

Не могу понять для чего она таких размеров нужна?

Почитайте, как устроены F-thete линзы (и как они проектируются), тогда может и вопросы отпадут сами собой...



[MaxiMarker]

Вроде переходное кольцо подошло

А что значит "вроде" ? Болтается что ли линза ? Или резьба не та ?



[RuSS56]

Она такая и должна быть для поля 180х180

У меня 175х175 обычного размера. Что-то не так?
А еще есть 220х220 и 70х70. И тоже такого же размера. Как линза в руке на фото выше.



[lacoste]

А что значит "вроде" ? Болтается что ли линза ? Или резьба не та ?

Нижняя часть до конца не закрутилась



[lacoste]

У меня 175х175 обычного размера. Что-то не так?
А еще есть 220х220 и 70х70. И тоже такого же размера. Как линза в руке на фото выше.

У меня тоже есть 300x300 175х175 140х140 70х70 и все маленького размера, с этим впервые столкнулся



[halkru]

все маленького размера, с этим впервые столкнулся

Бывает, что так неликвид скидывают, при том. что это рабочий вариант.



[MrFinn]

Господа, не совсем по заголовку темы, но чтобы новую не заводить...
Станок Raycus 30 Пришел с линзой CSDQ F-Theta lens 1064nm f=210mm 210C22627. Покупал как 150х150. Диаметр кольца 88 мм
Вот что смущает: на линзе F=210 - думал это фокус, но опытным путем фокусное расстояние получается 240 - я не так понимаю?



[halkru]

опытным путем фокусное расстояние получается 240 - я не так понимаю?

Смотря от чего мерить.



[MrFinn]

от чего мерить

от стола (ну или детали) до нижнего края ободка линзы (до стекла еще 6мм)



[halkru]

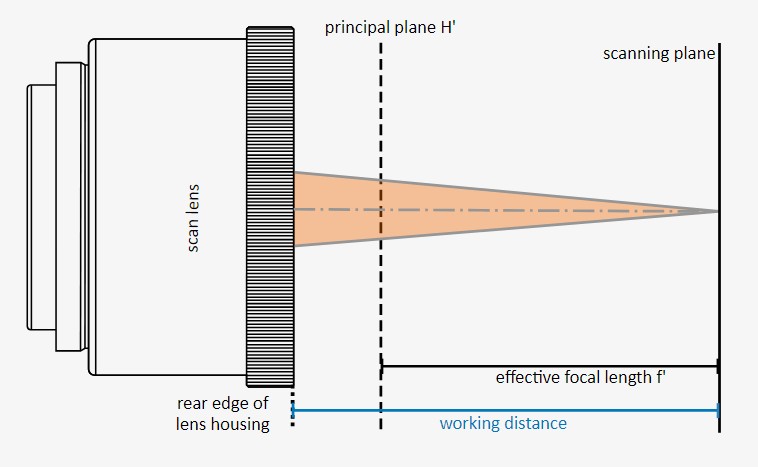

Это рабочее расстояние (WD), а указывается эффективное (EFL), например 1,2



[MrFinn]

Это рабочее расстояние (WD), а указывается эффективное (EFL), например 1,2

Вот спасибо! Это то, что мне самому не удалось найти ни на форуме, ни в яндексе. Почитаю еще про оптику. Стало интересно. )



[sergmaks]

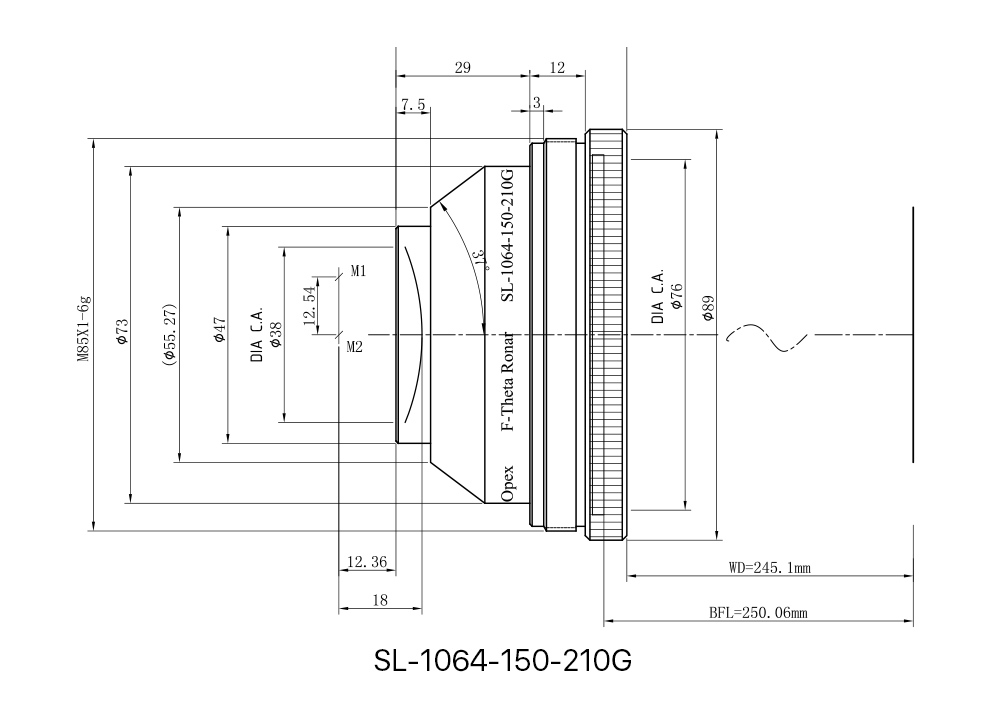

F-Theta lens 1064nm f=210mm 210C22627. Покупал как 150х150

Рабочий фокус 245.1 мм



[sergmaks]

Линза приехала, она огромная. Есть знающие люди от чего эта линза? Переходное кольцо вроде подошло. Не могу понять для чего она таких размеров нужна?

А низкое кольцо у Вас уже было?
Мне пришла такая линза. Для нее нужно низкое кольцо, как я разобрался. Теперь заказывать отдельно придется(
Кстати, эта линза теперь перекрывает лучи автофокуса?
