►объектив для минимаркер 2 , подбор "китайского" объектива

[Ivan_K80]

Здравствуйте. Озадачился приобретением объектива для минимаркер 2, не “родного”, а с Ali.

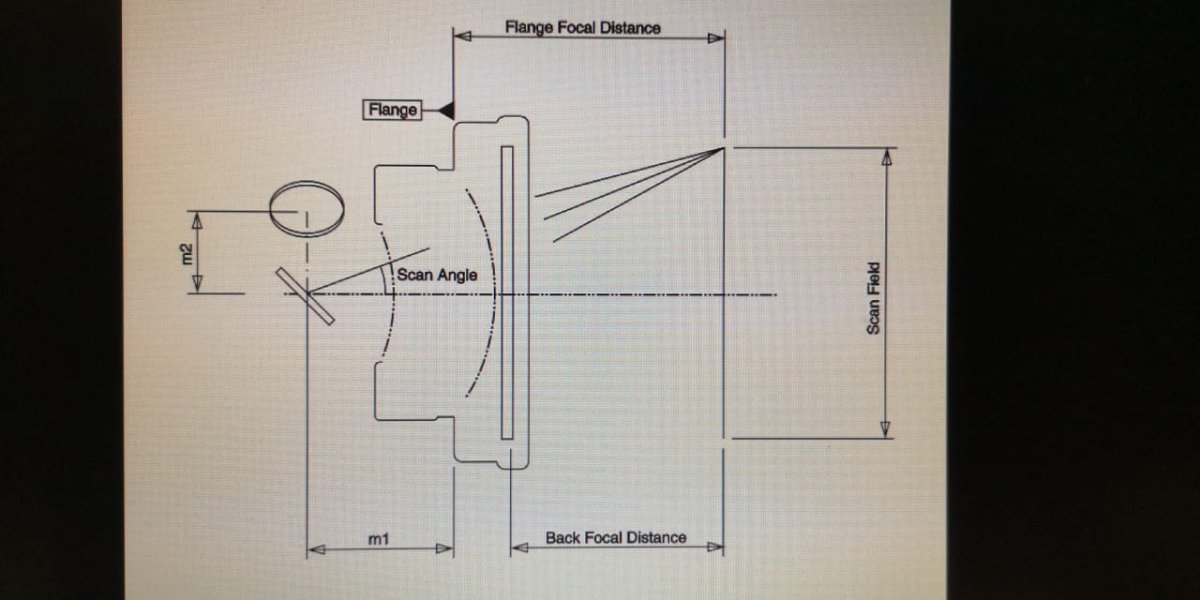

Насколько точно должно быть выдержано расстояние от оси второго зеркала гальванометра до посадочной плоскости объектива (параметр m1)? Меньше можно, больше нельзя?
Возможно, кто-то уже шел по этому пути. Поделитесь информацией.



[MaxiMarker]

Крайне желательно выдерживать правильные "рекомендованные" расстояния для каждой конкретной линзы.
Обратите внимание, что в дата шитах на китайские линзы обозначения М1 и М2 отличаются от приведённых на вашем рисунке (что может привести к опрометчивому выбору).
Правильная величина расстояния от второго зеркала до полусферы линзы выдерживается с помощью специальных переходных адаптеров.



[bombeika]

При неправильном подборе объектива есть высокая вероятность отмаркировать рабочую поверхность зеркала.



[halkru]

Насколько точно должно быть выдержано расстояние от оси второго зеркала гальванометра до посадочной плоскости объектива (параметр m1)? Меньше можно, больше нельзя?

Попадались случаи вообще "дикие" ... Меньше лучше не надо, можете упереться линзой в зеркало. А так переходников достаточно на рынке. Смотрите параметры, подбирайте.



[Ivan_K80]

Спасибо за ответы.

А чем грозит непопадание в нужный размер, при условии что луч “пролазит” через объектив?. Неисправляемыми геометрическими искажениями сетки или непопаданием в фокус на всем поле гравировки, помимо механического повреждения зеркала самим объективом?



[Ivan_K80]

При неправильном подборе объектива есть высокая вероятность отмаркировать рабочую поверхность зеркала.

Интересно. А какая физика процесса повреждения зеркал на гальванометрах? Жёсткое виньетирование? Даже при полном переотражении, луч не сфокусирован и плотность энергии на площадь мала. Или, что-то еще?
