Нужна помощь Не работает излучатель

[Banana]

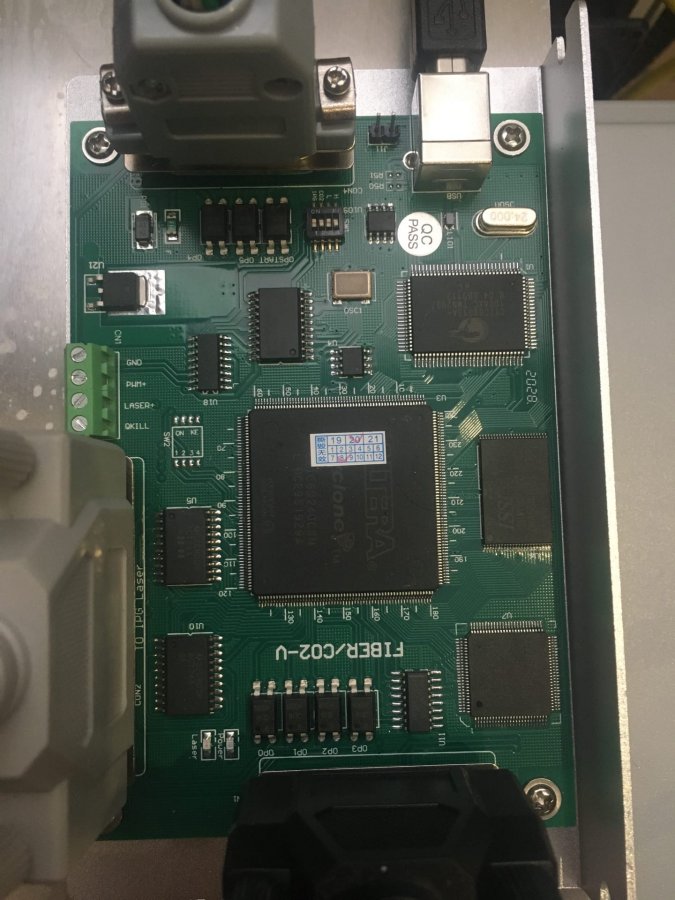

Пришёл станок с излучателем raycus 30вт, должна была быть плата управления jcz, а по факту приехало нечто на ALTERA. Проблема в следующем, пробовал через разные версии ezcad'a, красный трассер горит, всё условно работает, но при нажатии f2 (марк), луч не зажигается, ни чего не гравируется. В некоторых версиях ezcad, при нажатии f2, сразу вылетает ошибка, либо вместо луча лазера (из излучателя) по полю летает крассный трассер.
Настройки в ezcad'е выставлял raycus файбер, частотный диапазон от 30 до 60.
И да, флешка, которая была в комплекте, сгорела. Через софт типа recuva, testdisk и тд она не поднимается.



[3008438]

Нужно было делать сразу копию флехи.Теперь нужно китов трясти ,пусть скидывают изикад поломаный.Поскольку плата серая офсофт не запустиш.Могу сбросить свою версию но у меня не такая плата.

Отправлено с моего DUK-L09 через Tapatalk



[Banana]

Нужно было делать сразу копию флехи.Теперь нужно китов трясти ,пусть скидывают изикад поломаный.Поскольку плата серая офсофт не запустиш.Могу сбросить свою версию но у меня не такая плата.

Отправлено с моего DUK-L09 через Tapatalk

Да в том-то и дело, что флешки нет, ezcad'а тоже =(
Вот мэйл, может поможет, спасибо kaspo@bk.ru



[iDenis]

Да в том-то и дело, что флешки нет, ezcad'а тоже =(
Вот мэйл, может поможет, спасибо kaspo@bk.ru

так тут же есть всё необходимое, нужно просто поискать ezcad, https://halkru.com/forum/resources/?page=2



[Banana]

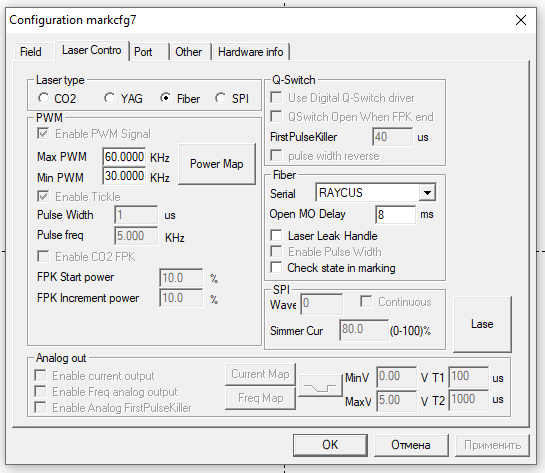

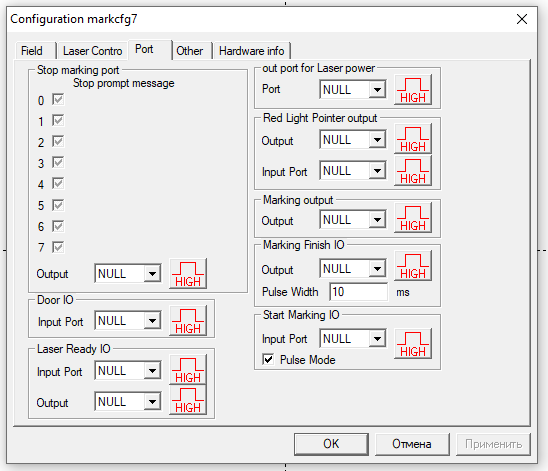

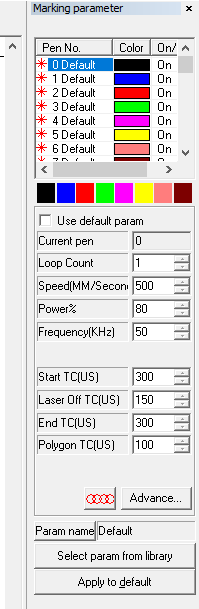

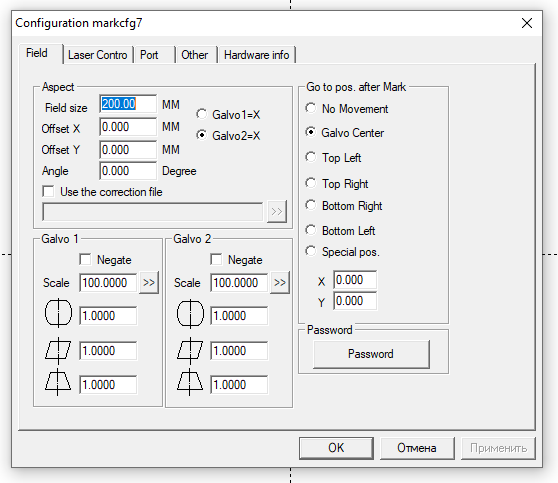

Поставщик выслал драйвера и ezcad под эту серую плату. В ошибку больше не вылетает. Настройки следующие. Итог - опять же трассер летает по полю, гравировка не происходит. Фокусное по всей высоте пробовал настроить (линза f290). Можно ли на основании всего этого сделать выводы какие-то о работоспособности платы\излучателя?



[Banana]

И ещё из дополнений, блок питания показывает 23.9 - 24 вольта



[iDenis]

Итог - опять же трассер летает по полю, гравировка не происходит.

а на каком материале гравировку пробуете сделать?



[Banana]

а на каком материале гравировку пробуете сделать?

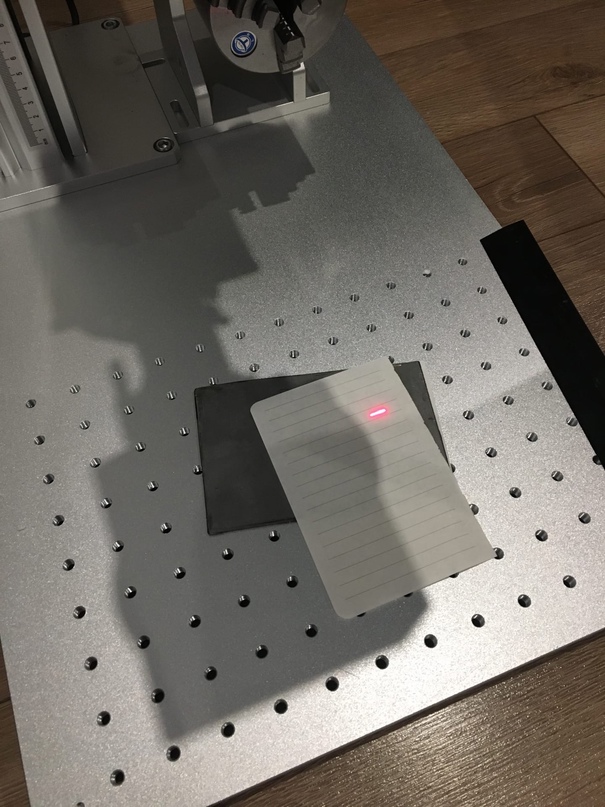

сталь 3, пробовал так же д16т крашенный, на фото бумажка поверх куска ст3 лежит



[shatrovmax]

какое расстояние от корпуса линзы до заготовки?



[halkru]

Пришёл станок с излучателем raycus 30вт

Торговались?



[Banana]

какое расстояние от корпуса линзы до заготовки?

300мм, но прогонял по всей направляющей, чтобы точно фокус поймать. Но толку всё равно нет, т.к лазер не гравирует, а просто гоняет красный луч



[Banana]

Торговались?

Скорее смирился =)



[iDenis]

300мм, но прогонял по всей направляющей, чтобы точно фокус поймать. Но толку всё равно нет, т.к лазер не гравирует, а просто гоняет красный луч

Печально все это. Видимо вам в сервис по ремонту, попробуйте обратиться к @halkru или @MaxiMarker. Где покупали, на Али?



[Banana]

Печально все это. Видимо вам в сервис по ремонту, попробуйте обратиться к @halkru или @MaxiMarker. Где покупали, на Али?

Да уже обратился, предложили гарантийный ремонт или возврат. Заказывал у ppk-laser. Ну а они соответственно с китая.



[iDenis]

Заказывал у ppk-laser. Ну а они соответственно с китая.

Ну эти хоть из России, а это лучше чем с китайцем такие проблемы решать.



[ЕМТЕХ]

При F2 луч летает или вообще ничего не происходит?
Если луч есть, при изменении фокуса интенсианость меняется или нет?

Что касается 24 вольт пробовали выставлять и 23 и 25 ... разница лишь в частоте вращения вентиляторов охлаждения, на резке разница не заметна невооруженным глазом.
