Jpt mora7 30w цветная гравировка
- Автор темы SeregaxXx
- Дата начала
Друзья это бесполезно, если Вы бы углубились в физику процесса, то поняли, что все станки разные и получить готовые режимы не получится.

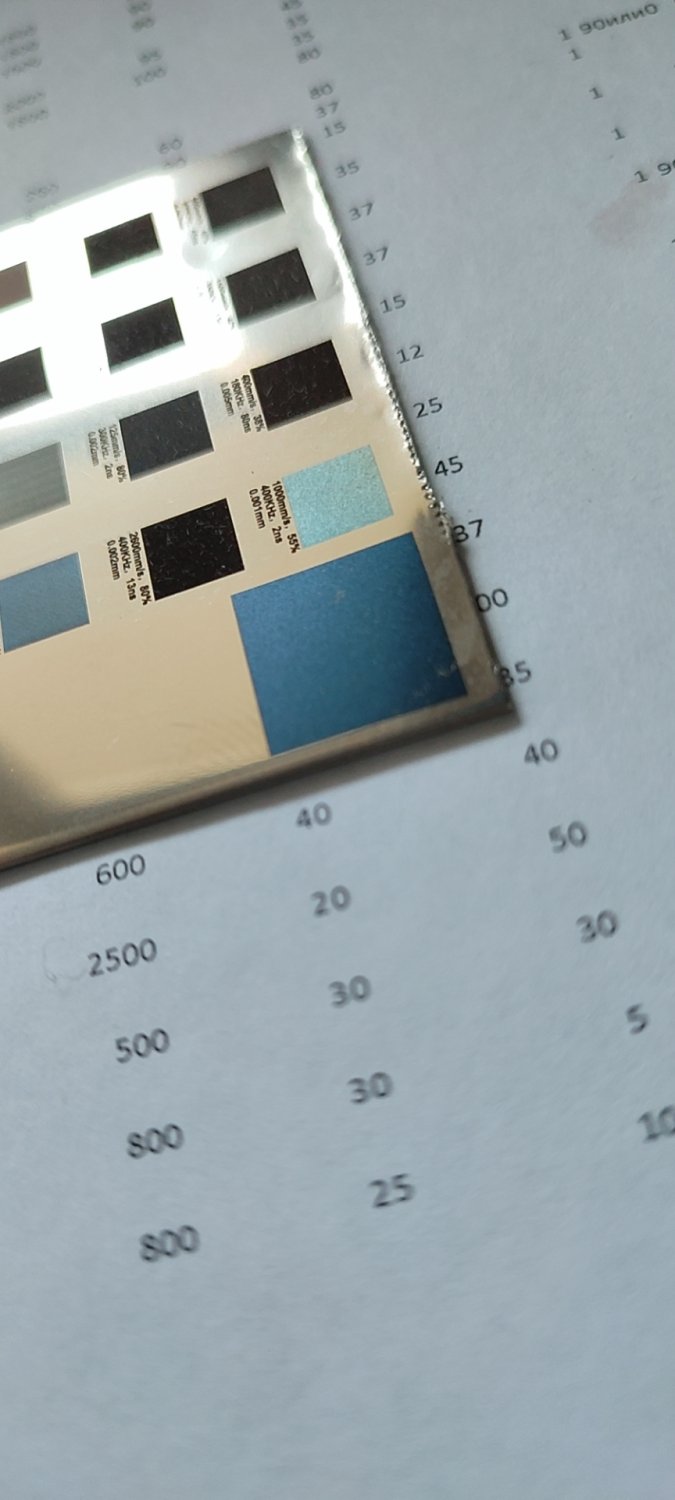

У меня такой станок. Я нашел некоторое количество режимов, потратил много времени, чтобы убедиться в справедливости тезиса. В итоге подобрал свои режимы.
Но даже они не дают нормальных результатов, т.к. режимы постоянно плавают, стартовая температура жетона летом и зимой сильно отличается. Короче говоря нужно работать самим никак обойти это не получится.
У меня такой станок. Я нашел некоторое количество режимов, потратил много времени, чтобы убедиться в справедливости тезиса. В итоге подобрал свои режимы.
Но даже они не дают нормальных результатов, т.к. режимы постоянно плавают, стартовая температура жетона летом и зимой сильно отличается. Короче говоря нужно работать самим никак обойти это не получится.
Вложения
MaxiMarker
Профи

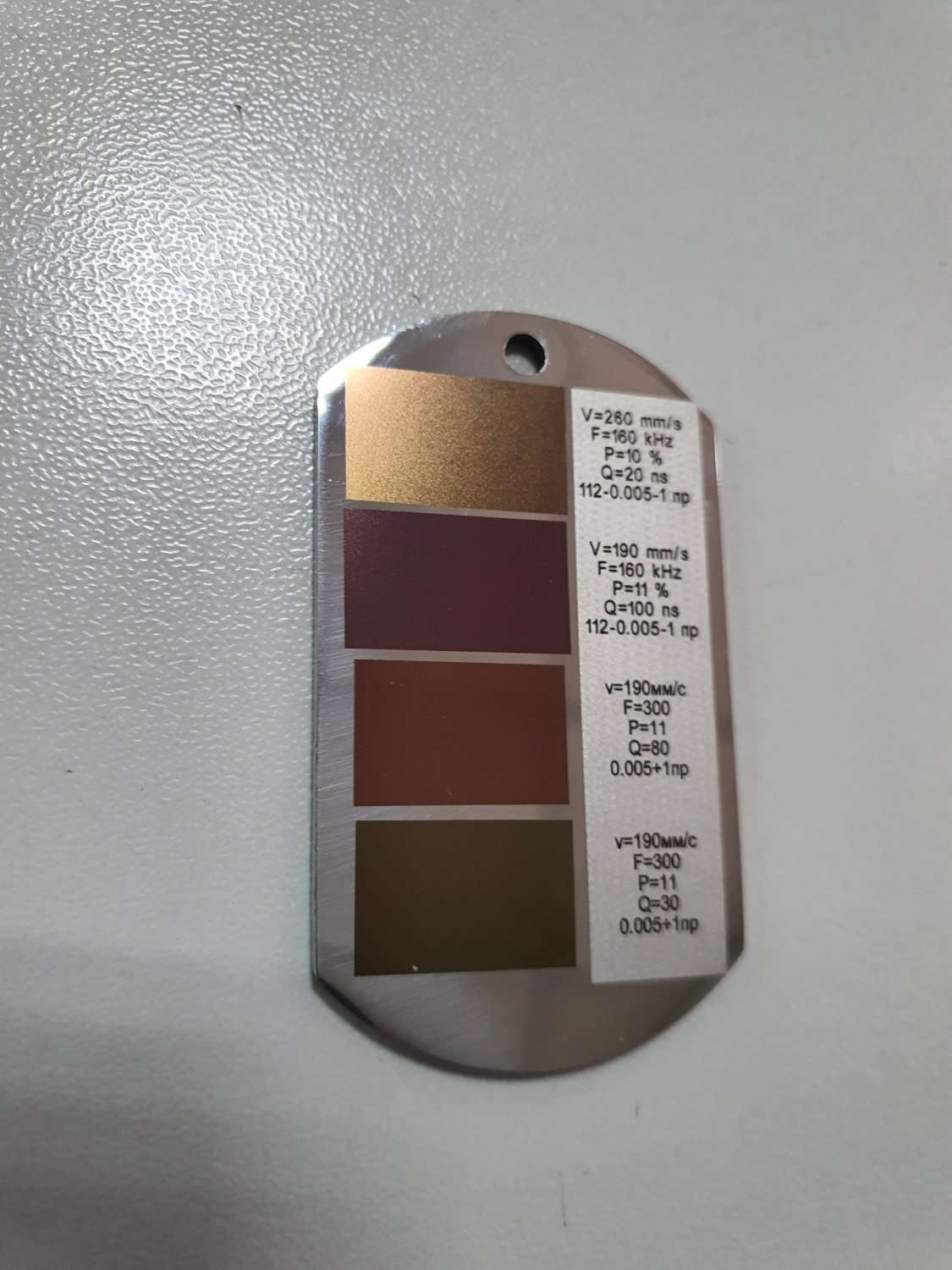

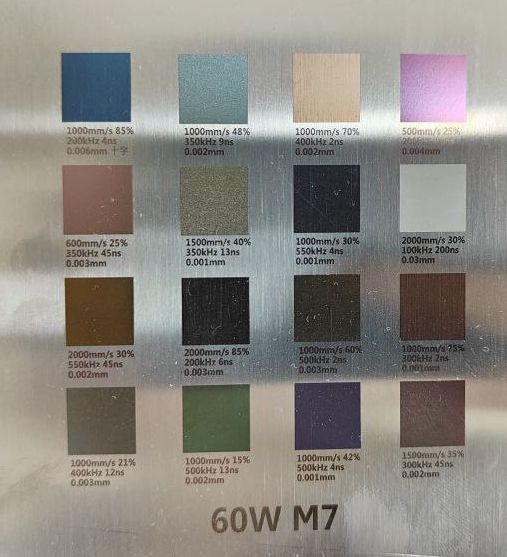

Смею предположить, что 112 - это рабочее поле используемой линзы (F163, размер поля 112х112 мм).
Да 112 поле и название линзы, на ней цвет более плотный.

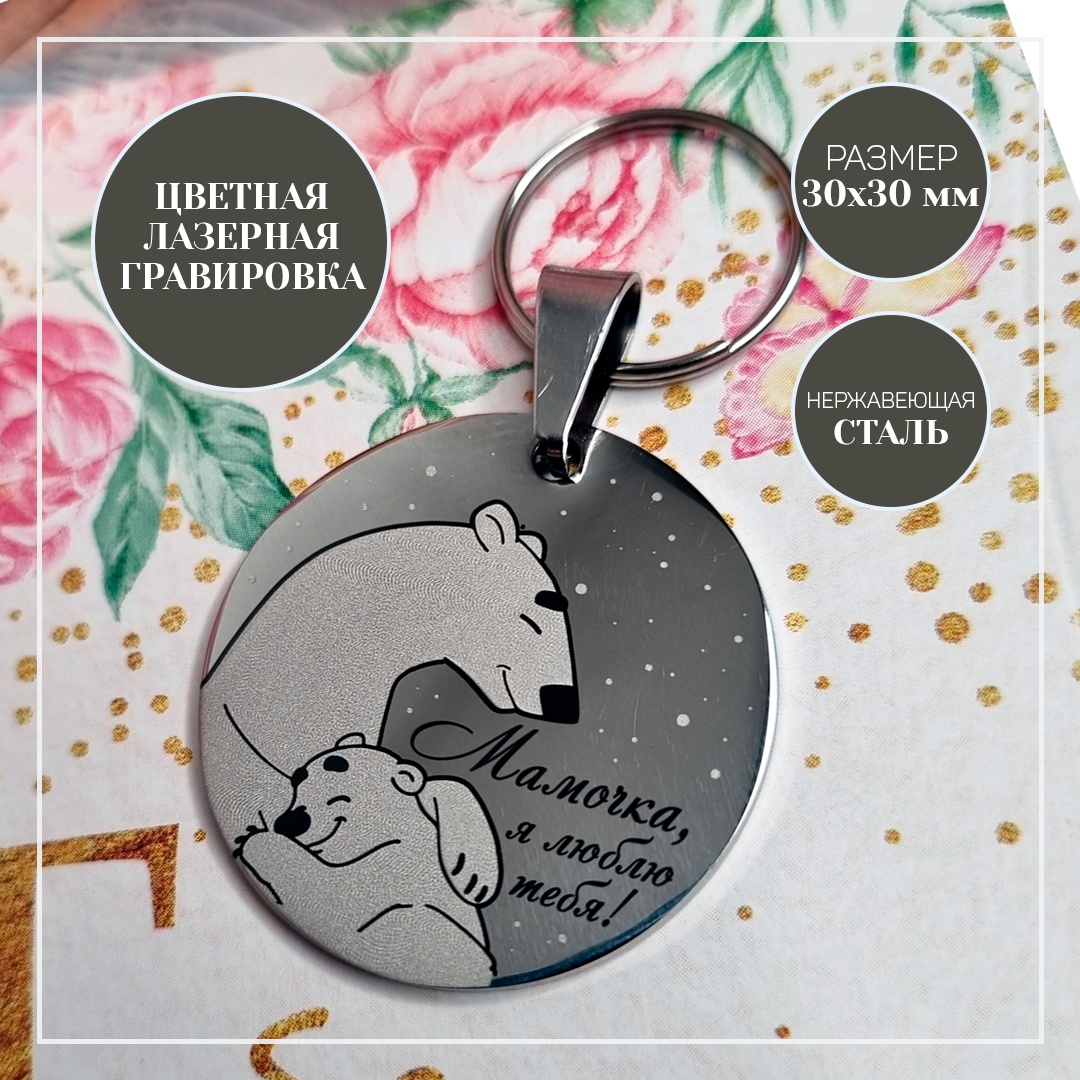

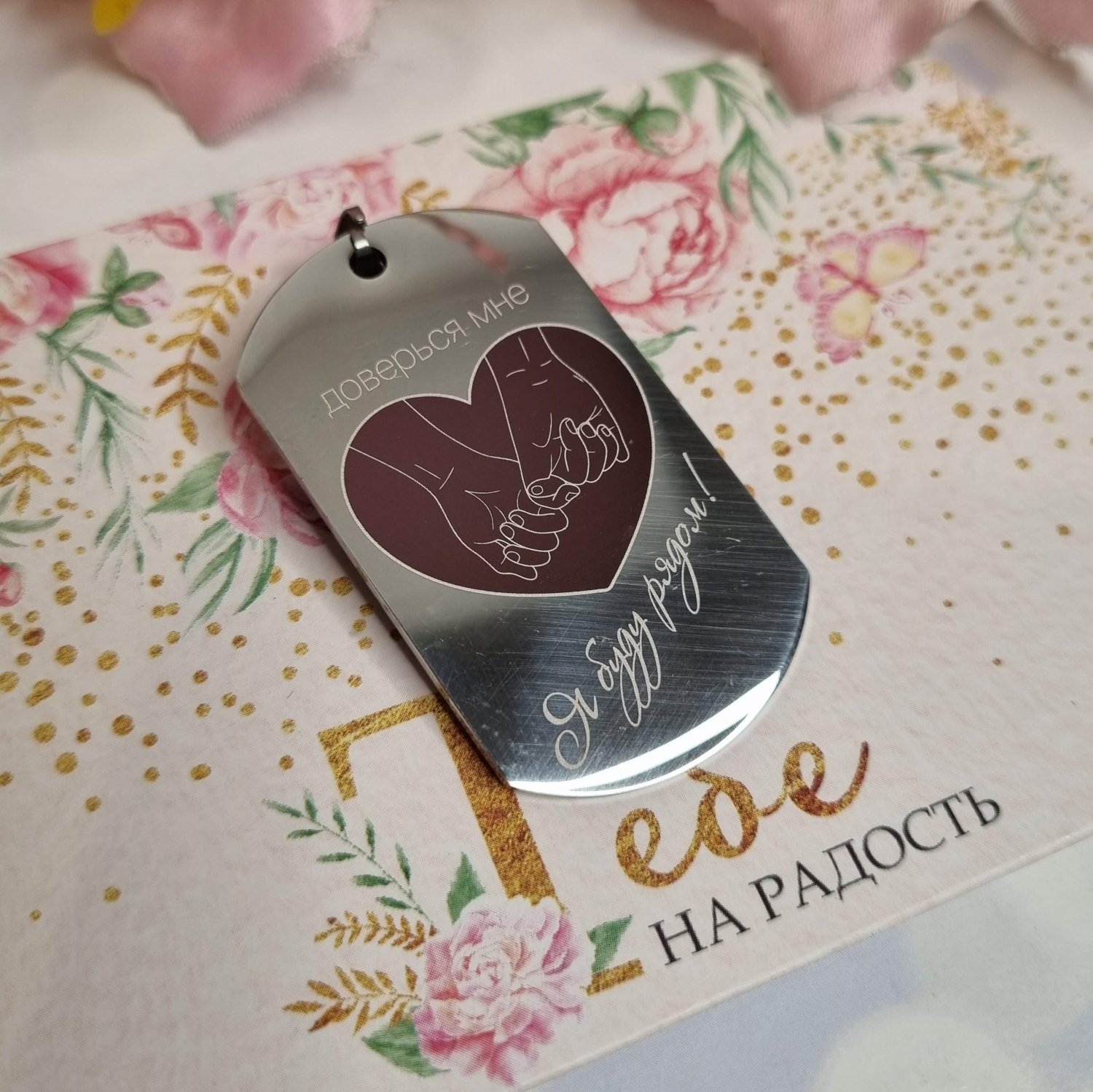

Мы в итоге остановились на подготовке стандартных жетонов со стандартными цветами, предлагаем их клиенту. Соответственно когда заканчивается какая-то партия мастер гравирует новые, настраивает станок и правит режим исходя из температуры помещения и жетонов (заготовок). Только так это может работать, если это бизнес, а проанализировав рынок, я понял что в основном это фетиш, реклама продавцов (типа можно делать цветную гравировку). Многие гравировщики тратят очень много времени на поиски этих цветов, но в итоге ничего не продают и деньги за потраченные силы и время не отбивают
Вложения
by697
Новый пользователь

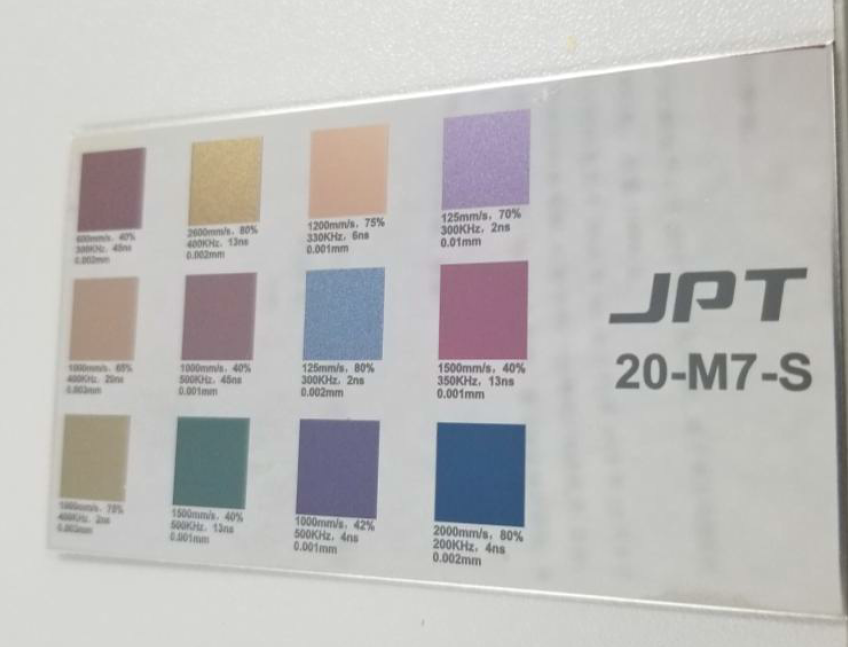

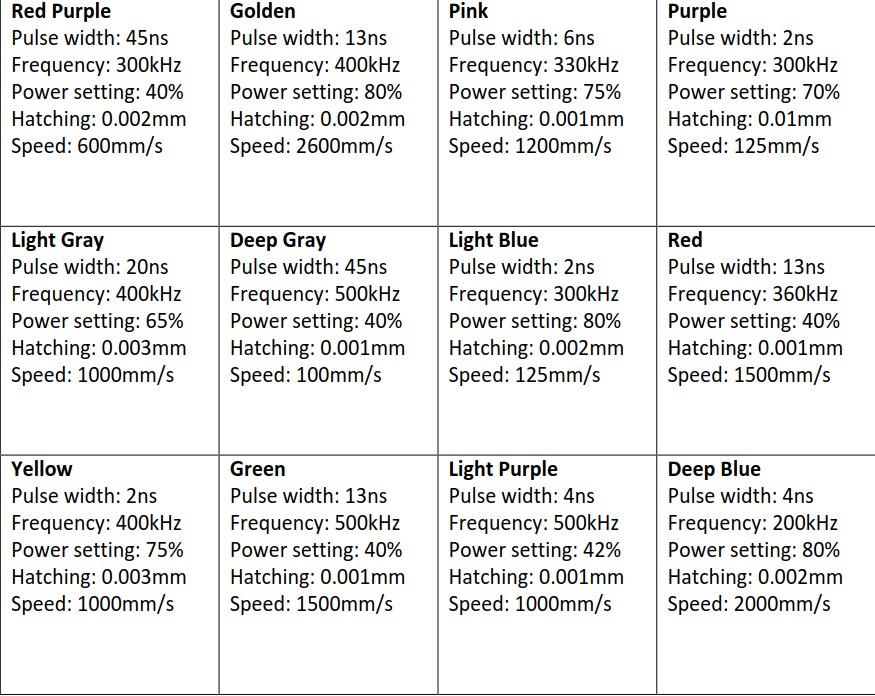

Red Purple
Pulse width: 45ns
Frequency: 300kHz
Power setting: 40%
Hatching: 0.002mm
Speed: 600mm/s
Golden
Pulse width: 13ns
Frequency: 400kHz
Power setting: 80%
Hatching: 0.002mm
Speed: 2600mm/s
Pink
Pulse width: 6ns
Frequency: 330kHz
Power setting: 75%
Hatching: 0.001mm
Speed: 1200mm/s
Purple
Pulse width: 2ns
Frequency: 300kHz
Power setting: 70%
Hatching: 0.01mm
Speed: 125mm/s
Light Gray
Pulse width: 20ns
Frequency: 400kHz
Power setting: 65%
Hatching: 0.003mm
Speed: 1000mm/s
Deep Gray
Pulse width: 45ns
Frequency: 500kHz
Power setting: 40%
Hatching: 0.001mm
Speed: 100mm/s
Light Blue
Pulse width: 2ns
Frequency: 300kHz
Power setting: 80%
Hatching: 0.002mm
Speed: 125mm/s
Red
Pulse width: 13ns
Frequency: 360kHz
Power setting: 40%
Hatching: 0.001mm
Speed: 1500mm/s
Yellow
Pulse width: 2ns
Frequency: 400kHz
Power setting: 75%
Hatching: 0.003mm
Speed: 1000mm/s
Green
Pulse width: 13ns
Frequency: 500kHz
Power setting: 40%
Hatching: 0.001mm
Speed: 1500mm/s
Light Purple
Pulse width: 4ns
Frequency: 500kHz
Power setting: 42%
Hatching: 0.001mm
Speed: 1000mm/s
Deep Blue
Pulse width: 4ns
Frequency: 200kHz
Power setting: 80%
Hatching: 0.002mm
Speed: 2000mm/s
Pulse width: 45ns
Frequency: 300kHz
Power setting: 40%
Hatching: 0.002mm
Speed: 600mm/s
Golden
Pulse width: 13ns
Frequency: 400kHz
Power setting: 80%
Hatching: 0.002mm
Speed: 2600mm/s
Pink
Pulse width: 6ns
Frequency: 330kHz
Power setting: 75%
Hatching: 0.001mm
Speed: 1200mm/s
Purple
Pulse width: 2ns
Frequency: 300kHz
Power setting: 70%
Hatching: 0.01mm
Speed: 125mm/s
Light Gray
Pulse width: 20ns
Frequency: 400kHz
Power setting: 65%
Hatching: 0.003mm
Speed: 1000mm/s
Deep Gray
Pulse width: 45ns
Frequency: 500kHz
Power setting: 40%
Hatching: 0.001mm
Speed: 100mm/s
Light Blue
Pulse width: 2ns
Frequency: 300kHz
Power setting: 80%
Hatching: 0.002mm
Speed: 125mm/s
Red
Pulse width: 13ns
Frequency: 360kHz
Power setting: 40%
Hatching: 0.001mm
Speed: 1500mm/s
Yellow
Pulse width: 2ns
Frequency: 400kHz
Power setting: 75%
Hatching: 0.003mm
Speed: 1000mm/s
Green
Pulse width: 13ns
Frequency: 500kHz
Power setting: 40%
Hatching: 0.001mm
Speed: 1500mm/s
Light Purple
Pulse width: 4ns
Frequency: 500kHz
Power setting: 42%
Hatching: 0.001mm
Speed: 1000mm/s
Deep Blue
Pulse width: 4ns
Frequency: 200kHz
Power setting: 80%
Hatching: 0.002mm
Speed: 2000mm/s
Вложения
Такого не должно быть, ищите что изменилось в настройках или внешних факторах (например значительное изменение температуры). Другое дело что цветная гравировка нужна очень немногим, разве только для интереса.
PS Кстати металл, у вас очень тонкий, возможно сильно прогревается. Тестируйте на толстом металле.
Да, разный немного. Это логично, на плашках местный нагрев меньше потому что луч бегает по бОльшему полю, поверхность успевает остыть. На элементах соответственно наоборот. Но отлитчается оттенок, на пару ступенек, а не цвет. Просто надо это учитывать. В моем случае на бОльшую поверхность я ставлю шаг заливки на 2-3 десятитысячных плотнее.
BiFoot
Активный участник
Очень даже может. Сквознячок подул, и температура поплыла, поплыл за ней и результат.
Добрый день. А никто не делал такую таблицу на аппарат 60 ватт MOPA 7? в принципе параметры верные, но может изменить мощность? она же в процентах дается от мощности излучателя. Никто не пробовал пересчитать?
После изменения размера нужно нажать кнопку Применить, иначе количество линий на фигуру не изменится. Если это было сделано, скорее всего дело в температуре металла.
BiFoot
Активный участник
А как пересчитывать? Нагрев поверхности до определенной температуры. Влияет все, линза, мощность, частота, скорость, скорость, плотность, длительность импульса, температура в помещении. Ну и от металла еще. Есть таблицы где меняется только один параметр, и получаются разные цвета. На поверхности образуется тонкая оксидная, она преломляет падающий на нее свет. При желании найти, таких таблиц хватает, только проблема повторяемости. Сквознячок подул, вот и цвет может поменяться в виде пятен. Кстати, одно дело если вы штрихуете маленький квадратик, может получится один цвет, если большой, то цвет может оказаться совсем другим, причем, рядом. Температура.

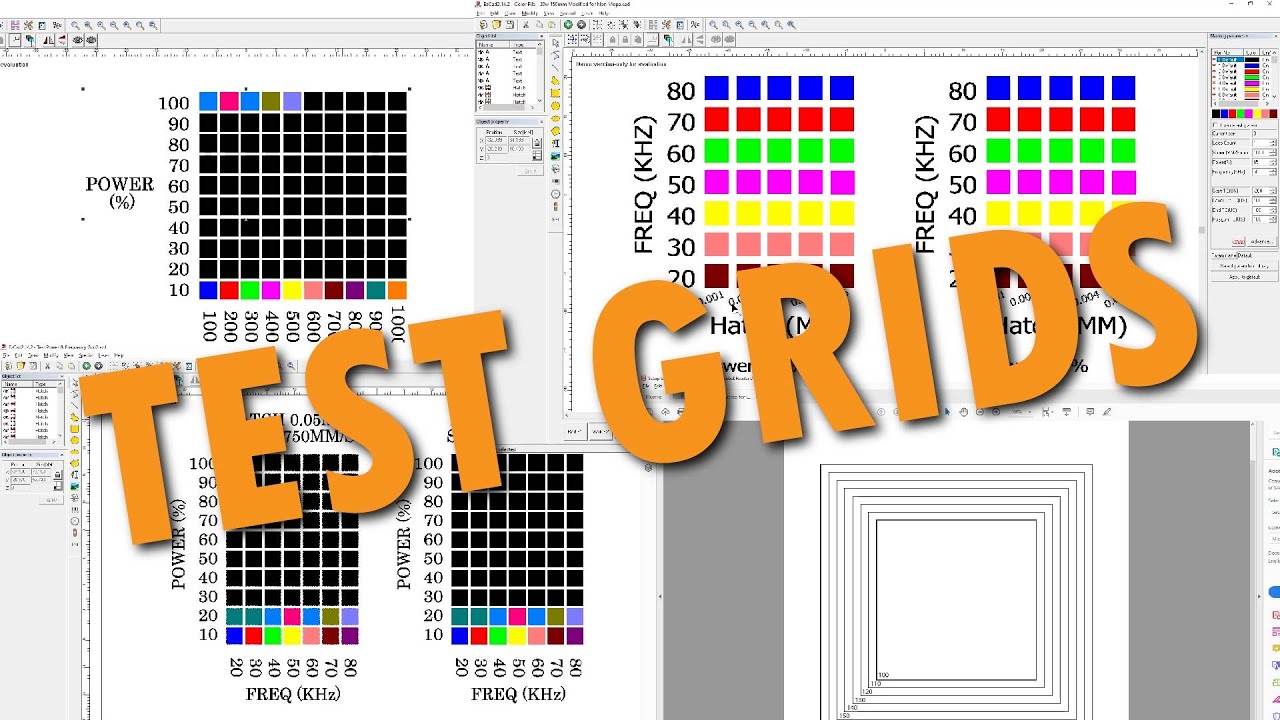

Download EzCad Test Grids Here - Links in Description
I've made a handful of EzCad test grids in past videos, some for power vs speed and others mainly looking at changes in frequency. The process of setting up...
www.youtube.com
Frequency Settings for Fiber Lasers : EZCAD2
Here's a layman's explanation of the frequency setting in EZCAD2 that might be helpful for anyone just starting out with a fiber laser.
www.youtube.com

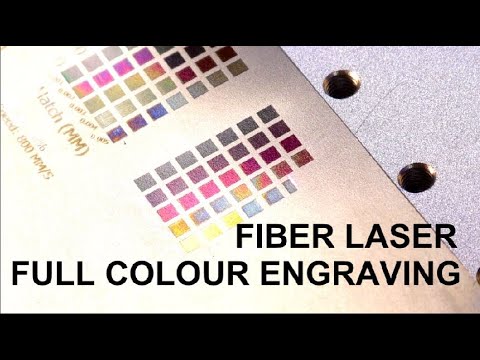

FIBER LASER FULL-COLOUR ENGRAVING TEST
A Roger Webb Easy Fiber Laser learning tutorial Video 606 FIBER LASER FULL- COLOUR ENGRAVING TESTThank you for watching Help support my channel and become a ...
www.youtube.com
Чуть параметр изменил, и уже другая картина. Я поиграл немного, и плюнул на эту тему.
