Laser marking cfa - 330 (система управления)

[DziritDoY]

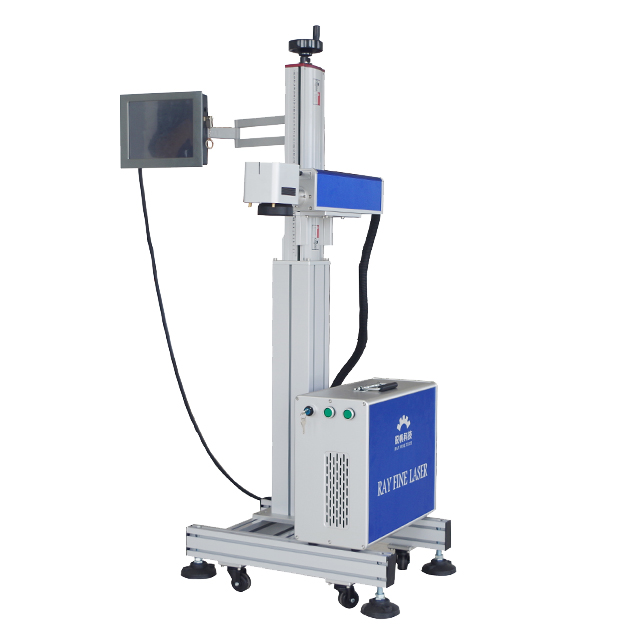

Добрый день! Приобрели Лазерный маркер для маркировки пластиковых изделий (Указание штрихкода и артикула). Выглядит так :

В комплекте только бумажная инструкция для Laser Marking CFA - 330 ниже ссылка на электронную версию. В мониторе управления есть софт. Как в этом мануале:
https://a0.leadongcdn.com/attachment/lrijKBrqRiqSijkpikSR7ww7fgzb73p/CNF-user-m.pdf?dp=GvUApKfKKUAU.
Что это за зверь можно ли его связать с пк?
Если нужно предоставить больше информации скажите что нужно сделаю фото.



[RuSS56]

Ссылка мертвая...



[DziritDoY]

Странно у меня работает.



[DziritDoY]

https://a0.leadongcdn.com/attachment/lrijKBrqRiqSijkpikSR7ww7fgzb73p/CNF-user-m.pdf?dp=GvUApKfKKUAU



[RuSS56]

Не знаю... Не вру ))) Упс... Открылась в другом браузере.



[RuSS56]

В инструкции вроде нет ничего про связь с компом. Но на фото виден разъем USB тип В и вроде как даже LAN. Но для чего они не понятно. К ним есть подписи?



[Сигизмунд]

"купил вот че то такое хз как оно работает, расскажите" Скорее всего, вы делаете задание на флешку вставляете, а дальше на сенсорном же да? мониторе запускаете гравировать?....а вообще, прежде чем купить нельзя было спросить видео как работает данная машина полное развернутое.. А потом уже нам тут тему создать мол смотрите какая крутая вещь и что она может..



[halkru]

Лазерный маркер для маркировки пластиковых изделий

скорее это просто волоконный лазер в таком исполнении (для установки в конвейерных линиях) , по пластикам не пойдёт, скажем так по большинству. Сбоку моноблок PC



[Valera5609]

Import Vector Files Откройте файлы «.plt» ??? он что кроме этого не чего не хавает?
Надо искать порт USB, скорее всего должен конектится с кампом...
Разбирай и разбирайся и полный видео отчет в студию, чтоб люди знали что за шайтан-аппарат.
А вообще правильно оратор выше сказал,при покупке нужно уточнять всю подноготную у продавана.



[Kelvin]

интересная тенденция однако... сначала купить а потом поинтересоваться "как эта штука работает"
как правило, сначала нужно по полной вынести мозг продавцу, задолбать его вопросами, а потом уже и думать о покупке...



[DziritDoY]

интересная тенденция однако... сначала купить а потом поинтересоваться "как эта штука работает"
как правило, сначала нужно по полной вынести мозг продавцу, задолбать его вопросами, а потом уже и думать о покупке...

Прошу прощения за долгое отсутствие!
В выборе я не участвовал. Данное оборудование было приобретено для нанесения в конвейерных линиях.
По факту получилось так: Вот коробка Нужно сделать так чтоб она печатала. В комплекте инструкция выше приложил ссылку на такуюже. На мониторе есть USB разьем.



[DziritDoY]

Import Vector Files Откройте файлы «.plt» ??? он что кроме этого не чего не хавает?
Надо искать порт USB, скорее всего должен конектится с кампом...
Разбирай и разбирайся и полный видео отчет в студию, чтоб люди знали что за шайтан-аппарат.
А вообще правильно оратор выше сказал,при покупке нужно уточнять всю подноготную у продавана.

Ест DXF из Корела но как один объект. Следовательно длинную надпись для нанесения не получается разместить.



[DziritDoY]

Итак есть больше информации:
У устройства по факту два управляющих устройства:
1 Датчик хода считывающий движение по линии.
2 Монитор как устройство управление всем маркером.
Есть 2 ЮСб порта и CD карта. Еще сетевой разъем.
В устройстве свой софт для Создания макета.
Есть возможность загружать Файлы из корела.(Получается как один объект) что плохо тк как идет смещение детали а вместе с ней и текста. Хотя загружать Нужно тк если текст можно написать то логотип уже сложнее.
Если вводить текст через софт то печать идет в зависимости от смещения детали посимвольно .
Вобщем сейчас разбираюсь с возможными параметрами в Встроеном софте.
Связи с производителем нет ТК китайский новый год.



[DziritDoY]

В инструкции вроде нет ничего про связь с компом. Но на фото виден разъем USB тип В и вроде как даже LAN. Но для чего они не понятно. К ним есть подписи?

Нет никакой информации. Вроде есть окошко для настройки IP Адреса.



[DziritDoY]

"купил вот че то такое хз как оно работает, расскажите" Скорее всего, вы делаете задание на флешку вставляете, а дальше на сенсорном же да? мониторе запускаете гравировать?....а вообще, прежде чем купить нельзя было спросить видео как работает данная машина полное развернутое.. А потом уже нам тут тему создать мол смотрите какая крутая вещь и что она может..

По факту да создал на компе сюда загрузил.(Так обычно на других принтерах, есть софт на пк в котором готовится макет а на принтере в окошке только выбирается какой макет нужно. Тут этого софта нет так что только через сторонний). В зем заключается проблемма со сторонним описал выше.



[MaxiMarker]

Так обычно на других принтерах

Коллега, всё же лазерный станок - это не принтер... Да, похожего много, но и различий немало.
По поводу Вашего станка теребите продавца. Чем чаще и агрессивнее - тем больший результат будет. С китайцами только так...



[halkru]

В устройстве свой софт для Создания макета.

Изучите вопрос EzCad + маркировка серийных номеров (меняющегося текста), если надо + маркировка во FLY режиме - этого будет достаточно.



[DziritDoY]

Коллега, всё же лазерный станок - это не принтер...

Да вы правы. Однако я мел ввиду термо принтер работающий на линии упаковки. Унего свой экран и софт но макеты делаются на ПК и переносятся через флешку.
