Проблемы со сканатором

pog_nc

Новый пользователь
Добрый день, возникла проблема со сканатором.

Гравировальный лазерный станок, YAG , модуль GTPC-50D. Сканатор работает и управляется нормально, тестовый крест гравирует как необходимо.

Есть сканатор от аналогичного станка. С ним были проблемы и его отправляли производителю на восстановление (как мне сказали).

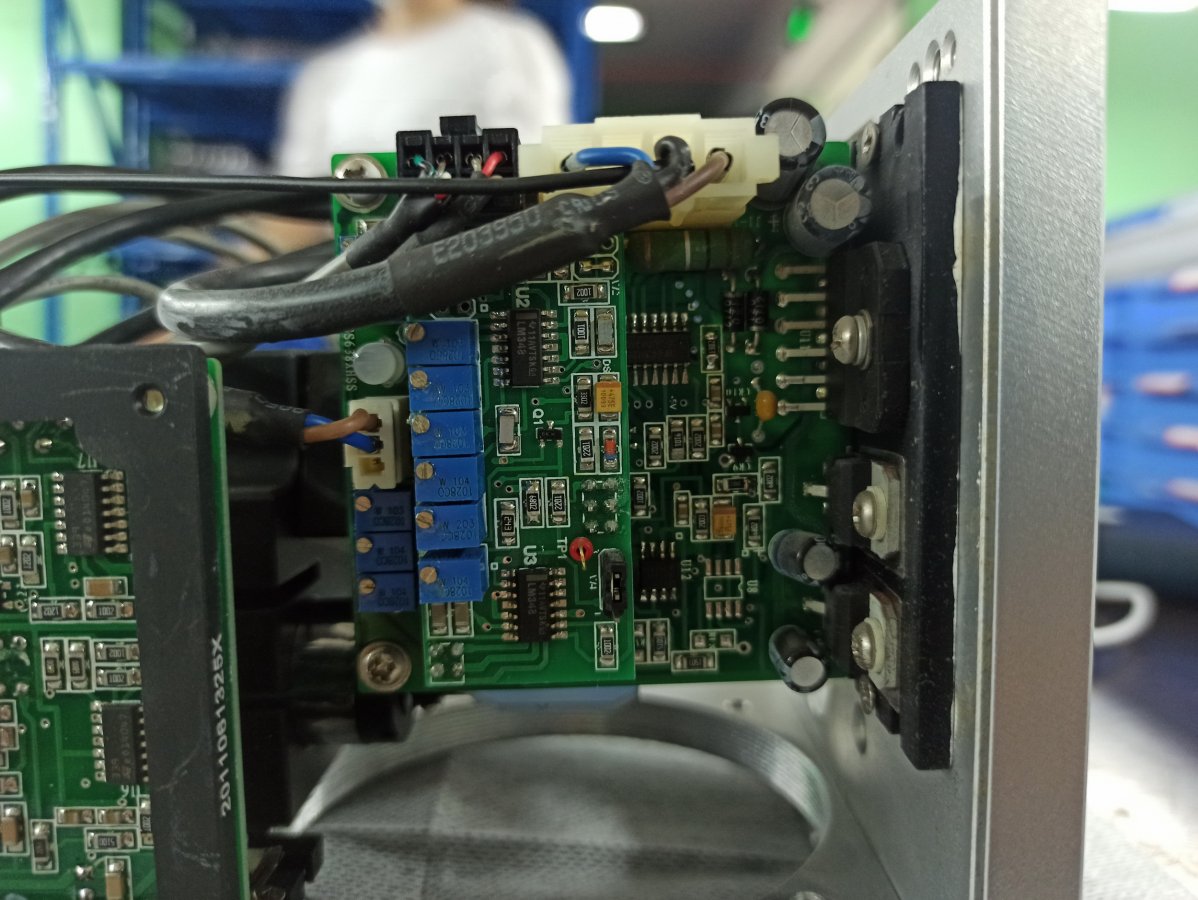

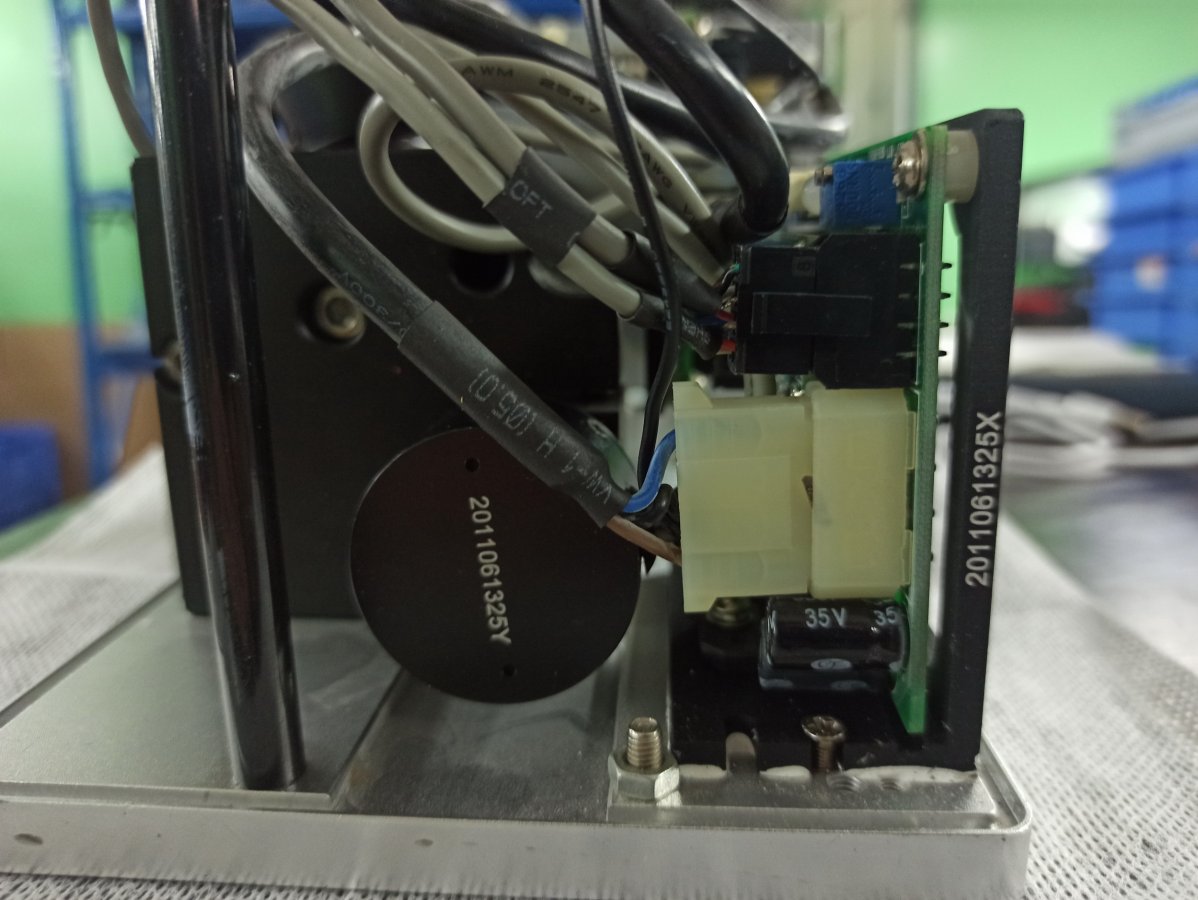

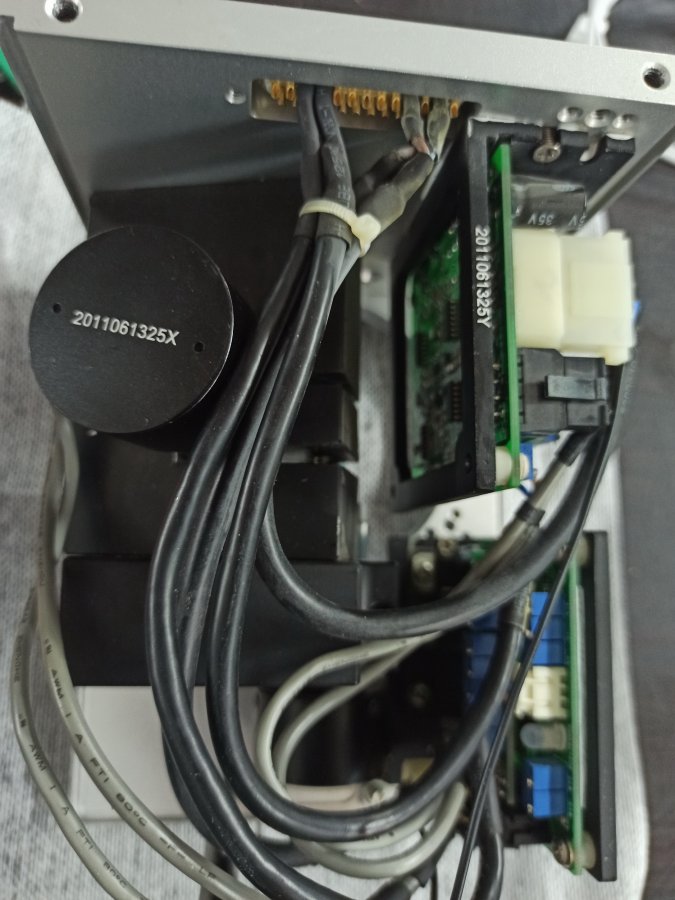

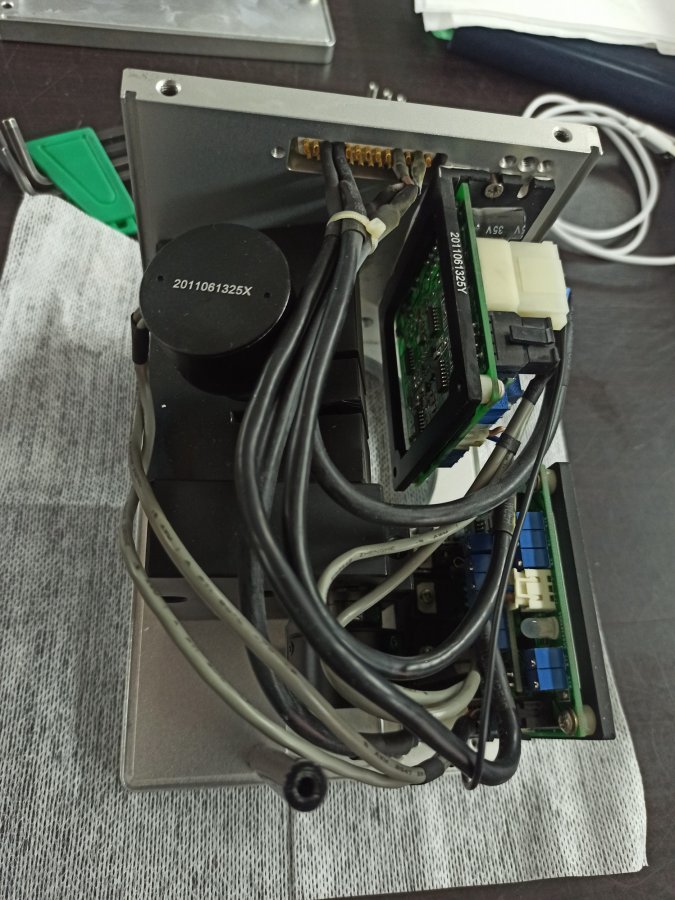

При подключении восстановленного сканатора сервоприводы зеркал немного вибрируют. При включении отображения оси X или Y, зеркало не двигается как надо а начинает дергаться и дрожать. При любой попытке гравировки получается какое-то множество точек, такое ощущение что проблема с управлением приводов зеркал.

Старый сканатор на этом станке управляется нормально.

На компьютере используется софт MarkingMate_2.7.

Подскажите как продиагностировать неисправность, приводов или еще чего.

Может ли быть такое что при восстановлении поставили драйверы от волоконника и он будет работать только с EzCad например? Возможно это бред, но хотелось бы знать).


Вложения

  • IMG_20210616_100421.jpg
    128,2 KB · Просмотры: 171
  • IMG_20210616_100436.jpg
    92,6 KB · Просмотры: 177
  • IMG_20210616_100443.jpg
    129,7 KB · Просмотры: 178
  • IMG_20210616_100456.jpg
    173 KB · Просмотры: 185
  • IMG_20210616_100528.jpg
    139,3 KB · Просмотры: 169

pog_nc

Новый пользователь
Ваша ситуация похожа на особенности кабеля питания скан головы.
А что с этим можно сделать и как с этим разобраться, или как это можно продиагностировать?
Может вы еще подскажете с вопросом по апертуре: есть апертура зеркал сканатора она чем больше тем тоньше луч, а как узнать апертуру лазера? про модуль GTPC-50D пишут что диаметр лазера 3 мм, но наверняка там стоит какая-то оптическая система, которая увеличивает диаметр луча, или я ошибаюсь?


pog_nc

Новый пользователь

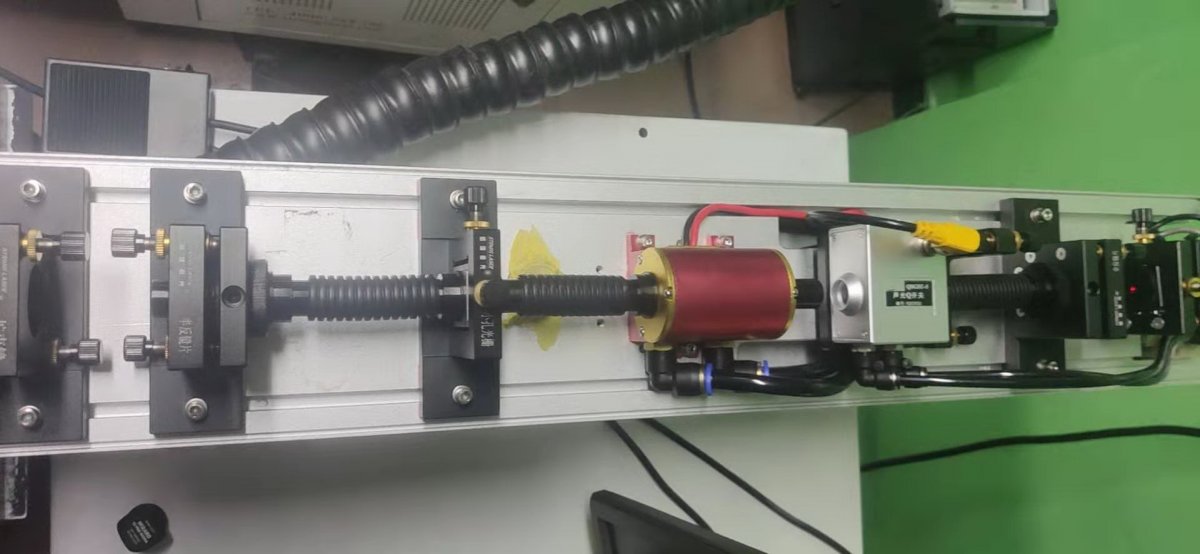

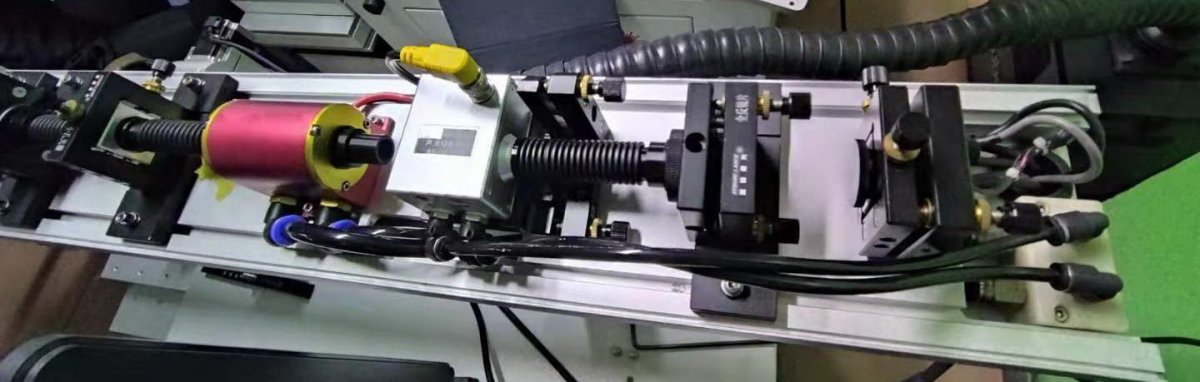

Я уже понял что зависит от кратности расширителя. Вот мне скинули фото разобранного лазера, где должен стоять расширитель?

И по поводу диагностики питания скан головы, может посоветуете от чего оттолкнуться?


Вложения

  • -1x-1x80_1623974688344.jpg
    82,9 KB · Просмотры: 179
  • 14.jpg
    79,9 KB · Просмотры: 191

Viktor88

Участник
Расширитель ещё носит название колиматора и как уже верно подсказали - он стоит перед сканатором. Касаемо фразы - чем больше аппертура, тем тоньше луч - это бред. Всё зависит от ф-тета линзы, размера сканнатора, размера и толщины зеркал, расстоянию от зеркал до линзы и режима работы одномодового или многомодового. Самый листый и тонкий луч у одномодового. Но и мощность выходная в жопе. Многомод - мощнее, но грязнее. И акустооптик тоже надо правильно подобрать.
Касаемо проблем с вашим вторым сканатором - если его реально отремонтировали, то возможно проблема с питанием. Либо его вовсе не ремонтировали и движкам зеркал сканнатора - хана. Движки греются при холостом подключении питания? Без управляющего сигнала?


halkru

Константин
Касаемо фразы - чем больше аппертура, тем тоньше луч - это бред.
Это физика
Если такой пучок фокусируется на оптической оси объективом с фокусным расстоянием f, то минимально достижимый диаметр сфокусированного пятна d0 определяется выражением

где λ — длина волны излучения; D — ширина лазерного пучка, входящего в фокусирующий объектив.


Viktor88

Участник
Знаю эту формулу. Только вот есть нюанс. Во-первых установленной керамической аппертурной диафрагмы, которая отсекает лишние моды и в любом случае ограничивает максимальный размер пятна пучка. Во-вторых колимартором можно пятно растянуть хоть в два раза, потом всё равно потребуется перестраивать фокус. А значит размер в принципе не отыграть особо. Ну и не забудем про ограничения длины волны. С соответствующим понижением мощности при уменьшении пятна.


pog_nc

Новый пользователь
Разобрался с подключением сканаторной головы.
Думаю старожилы знают, новичкам поможет.

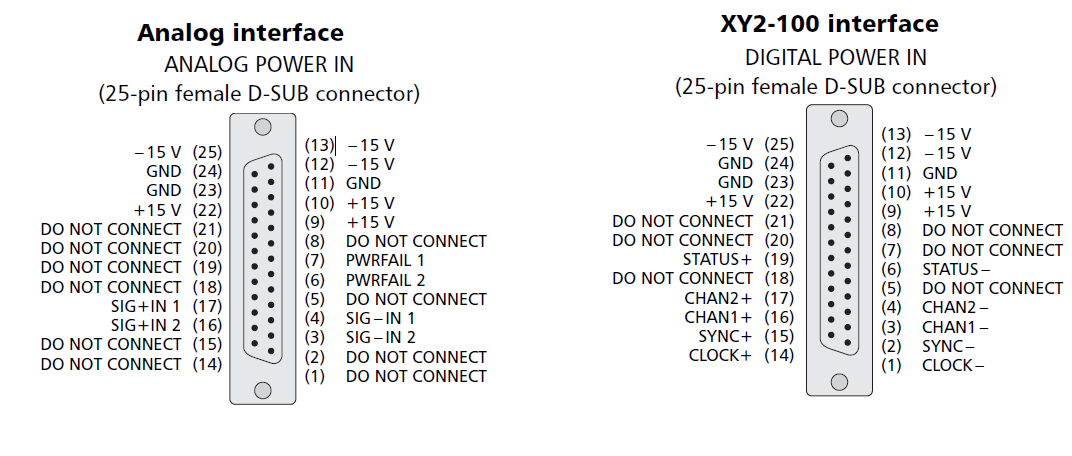

Есть два интерфейса управления сканатором: цифровой и аналоговый. Я пытался соединить напрямую цифровой с аналоговым, и ничего не вышло естественно.

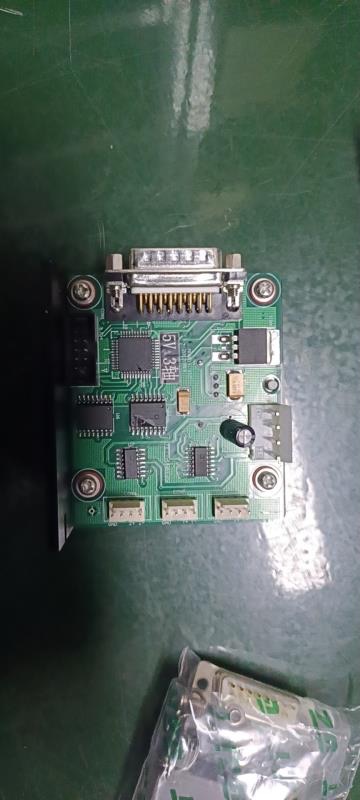

Для моей ситуации существуют Digital/analog адаптеры, для конвертации цифрового сигнала в аналоговый.
Купил подобный от JCZ, выкладываю даташит на него. Может кому-нибудь поможет.
