Влияние гравировки на коррозиестойкость

[Vengr]

Коллеги,

задача, черный текст на нержавейке (болванки 0.5 mm куплены у китайцев как 316 нержавейка).
конечный продукт - маркировочная табличка для кабелей.
JPT M7 60 wt

вижу 2 лучших варианта реализации, на основании проведенных многократных тестов при разных настройках:

1. Медленный - около 3 минут на одну табличку (около 15 символов).
гравируем без искр, феервегов и т.п. Верхний слой метала не нарушен на ощупь.
скорость - 600
мощность - 11
частота - 42
пульс - 170
заполнение - 0,001

2. Быстрый - около 1 минуты на одну табличку (около 15 символов).
гравируем с искрами (1-3 мм). Верхний слой метала нарушен на ощупь.
скорость - 700
мощность - 13
частота - 40
пульс - 171
заполнение - 0,002


Вопрос как влияет на коррозиестойкость нержавейки разрушение верхнего слоя и нагрев.
Хочется увеличить скорость производства.

Возможно мои настройки не лучшие.



[Vengr]

сам себе отвечу и запутаюсь еще больше

да влияет на коррозиестойкость, образуются окислы и т.п.

понять на сколько влияет, через какое время будет проявляться ржавщина и как сильно. Если речь идет что через 5 лет в относительно влажном помещении то это одна история, а если через 1 год то это другая история.



[Vengr]

даже иследования есть
Thermal effects of laser marking on microstructure and corrosion properties of stainless steel
M. Švantner, M. Kučera, E. Smazalová, Š. Houdková, and R. Čerstvý



[Сигизмунд]

Хорошую тему поднял... и сам же ответил на неё молодец!
Тепловой эффект + плавление понижает свойства нержавеющей стали.. А вот на сколько бери ренген и иследуй)))) ну или замачивай в хлориде натрия и по таблице высматривай отношения уже к воде водяным парам...



[Vengr]

Хорошую тему поднял... и сам же ответил на неё молодец!
Тепловой эффект + плавление понижает свойства нержавеющей стали.. А вот на сколько бери ренген и иследуй)))) ну или замачивай в хлориде натрия и по таблице высматривай отношения уже к воде водяным парам...

уже прочитал много всего, но полной картины нет.
как понимаю конкретно окалина/шлак это первое что ржавеет, значит как минимум надо её убрать.
не подскажите какими параметрами можно зачистить её.

паки бирки находятся 3-й день в воде/воздухе - полет нормальный



[Сигизмунд]

уже прочитал много всего, но полной картины нет.
как понимаю конкретно окалина/шлак это первое что ржавеет, значит как минимум надо её убрать.
не подскажите какими параметрами можно зачистить её.

паки бирки находятся 3-й день в воде/воздухе - полет нормальный

если зачистите окалину то цвета черного не будет
( ну или чернить химически)



[igorzh]

По опыту - если бы было что-то ну очень плохое, то были бы рекламации от заказчиков. Но пока не было. Возможно, всё впереди...



[Vengr]

По опыту - если бы было что-то ну очень плохое, то были бы рекламации от заказчиков. Но пока не было. Возможно, всё впереди...

Это Вы о своем опыте?
я еще не отдавал клиентам с окалиной, поэтому отзывов нет.



[krugov11]

Это Вы о своем опыте?
я еще не отдавал клиентам с окалиной, поэтому отзывов нет.

Даже если пойдет коррозия, Только на окалине, в чем я лично сомневаюсь. Нержавейка для этого и предназначена. Я делал пробы на кухонном ноже. Которым пользуемся уже больше года. Там где просто черный цвет, он немного обтерся. Где глубокая, все в порядке.



[krugov11]

Даже если пойдет коррозия, Только на окалине, в чем я лично сомневаюсь. Нержавейка для этого и предназначена. Я делал пробы на кухонном ноже. Которым пользуемся уже больше года. Там где просто черный цвет, он немного обтерся. Где глубокая, все в порядке.

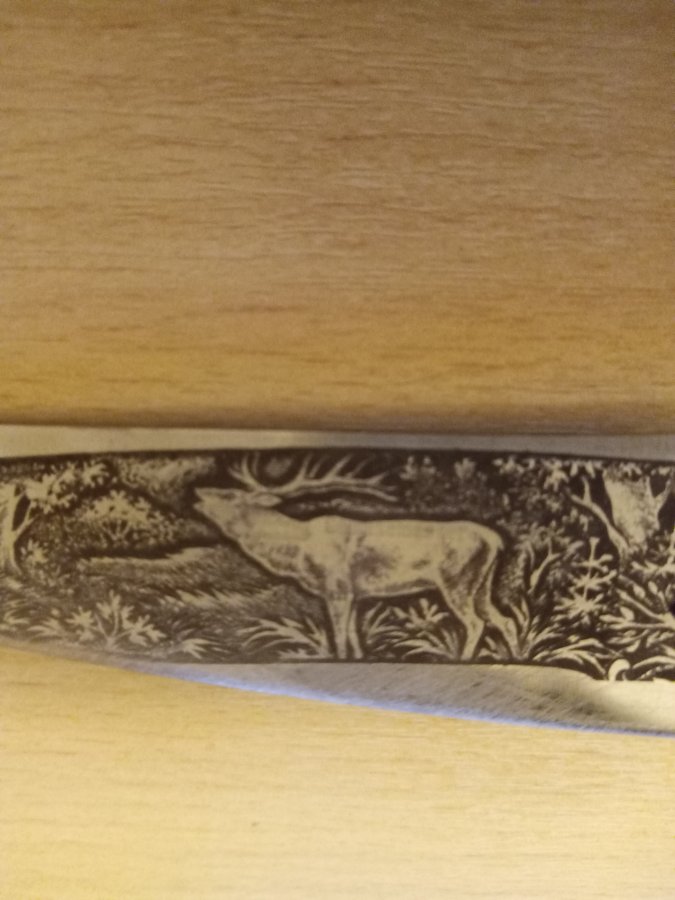

Олень гравировка, таблица маркировка. Нож в ежедневном использовании, уже пару лет. Как то так.



[Silverman]

сам себе отвечу и запутаюсь еще больше

да влияет на коррозиестойкость, образуются окислы и т.п.

понять на сколько влияет, через какое время будет проявляться ржавщина и как сильно. Если речь идет что через 5 лет в относительно влажном помещении то это одна история, а если через 1 год то это другая история.

Насколько влияет - зависит от условий конкретной среды эксплуатации (климатический пояс, влажность, температура и её перепады и т.д.) Поэтому ответ на главный вопрос о коррозионной стойкости будет в некотором смысле условным, приблизительным.



[Vengr]

проводил эксперемент

1 этап - порядка 20 табличек, после маркирования при разных параметрах были помещены в воду/воздух - 8/6 часов - все отлично.
2 этап - теже таблички но в сильно соленом растворе, 3 дня - вся поверхностная маркировка сошла, глубокая осталась.

Следов корозии выявлено не было.



[krugov11]

проводил эксперемент

1 этап - порядка 20 табличек, после маркирования при разных параметрах были помещены в воду/воздух - 8/6 часов - все отлично.
2 этап - теже таблички но в сильно соленом растворе, 3 дня - вся поверхностная маркировка сошла, глубокая осталась.

Следов корозии выявлено не было.

Это и было ожидаемо.



[Vengr]

совсем забыл написать, цикл в воде 8/6 часов для табличек повторялся в течении 7 дней.
