Нужна помощь Подключение поворотной оси к плате lmcusb_ipg_co2 v2016

WooDoo

Новый пользователь
Коллеги здравствуйте.

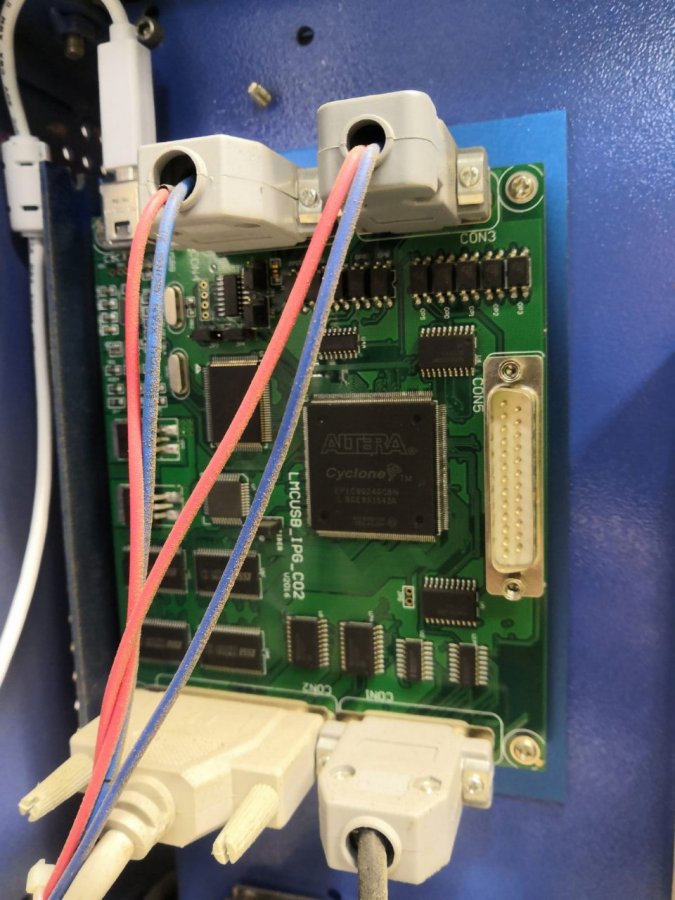

Нужна помощь в подключении поворотной оси к плате LMCUSB_IPG_CO2 v2016.

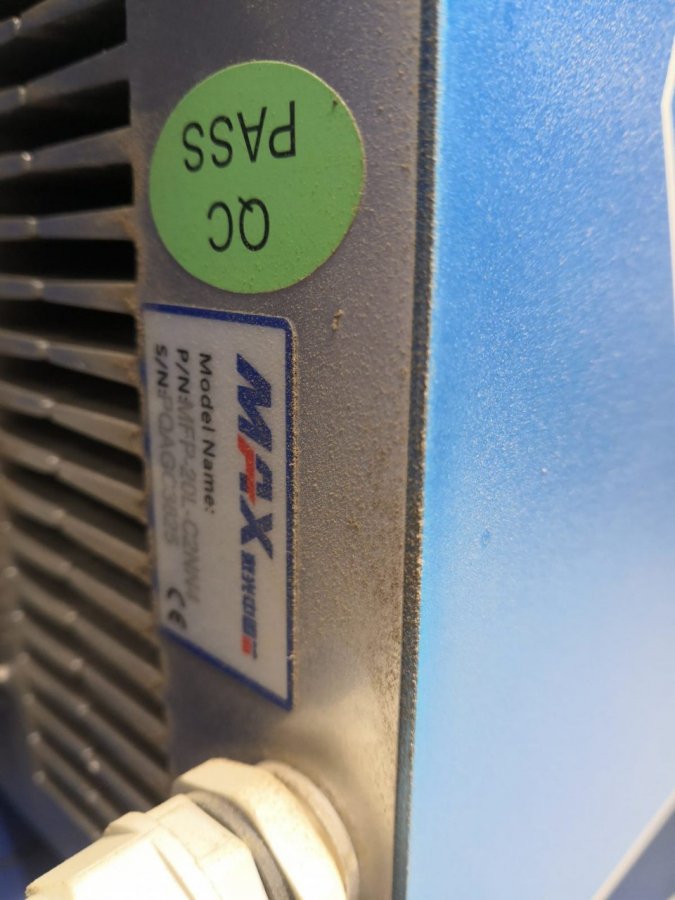

Купил с рук лазерный 20 ватный гравер с этой платой, пытаюсь понять:

есть ли возможность подключения поворотной оси?
(возможно нет, так как подъем и опускание сканаторной головы осуществляется с помощью винта в корпусе)

если есть, то к какому разъёму?
(предполагаю к con5)

если к con5, какая у него распиновка?

Какой оптимально драйвер подойдёт и какие необходимы настройки?

Буду признателен за помощь!

p.s. станок от пыли уже почистил)


WooDoo

Новый пользователь
Ошибся в описании станка: не голова конечно поднимается и опускается, а стол)


Kelvin

Участник

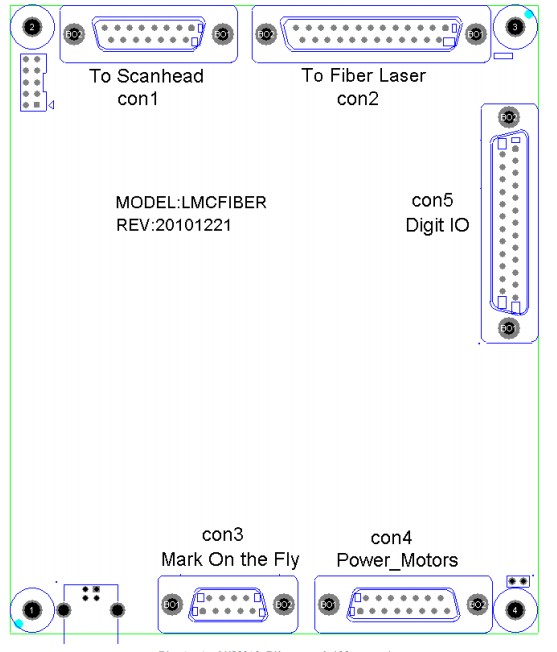

хоть это клон оригинальной платы, распиновка разъема должна быть стандартной, берите доки на оригинальную плату и распаивайте управление шаговиком как там


WooDoo

Новый пользователь
Спасибо за ответ.

Какая именно плата оригинал?

Как она называется или как обозначается?


halkru

Константин

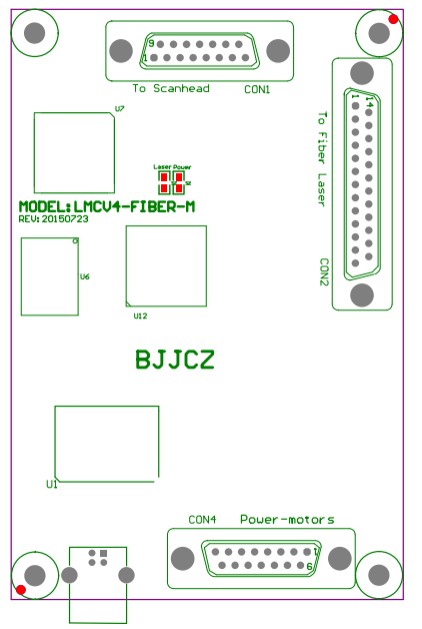

Вот докфайл на V2


Вложения

  • FBLMCB-V2.pdf
    302,9 KB · Просмотры: 376
