Нужна помощь Подключение повортного устройства

Lex_M

Новый пользователь
Доброго времени суток!

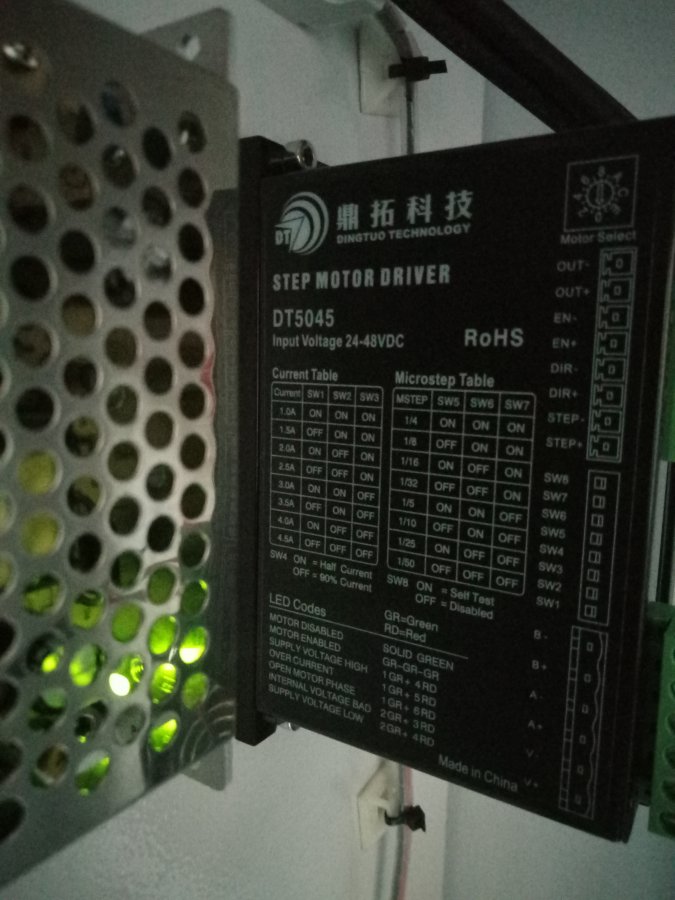

Родной завод приобрел лазер с поворотным устройством и мне выпала честь его настроить. Почитав форум и порывшись в интернете пошел настраивать и вот с чем столкнулся: на форуме на всех драйверах поворотных устройств встречаются две таблицы 1) таблица с параметрами тока (Current Table), 2) таблица импульсов на оборот (Pule/rev Table), а на нашем вместо таблицы импульсов на оборот есть таблица микрошагов Microstep Table ( на фото).

И отсюда возникает вопрос - как с данными из таблицы Microstep Table настроить поворотное устройство?
Сколько ставить импульсов на оборот в настройках программы EzCad2?

Если кто-нибудь встречался с такими делами, то прошу помочь разобраться.




MaxiMarker

Профи
Да, действительно на некоторых драйверах указывается значение микрошага, а не импульсов на 1 оборот.
Есть формула, по которой вычисляется количество импульсов.
Писать лень, поэтому вставлю картинку из описания к своим станкам:

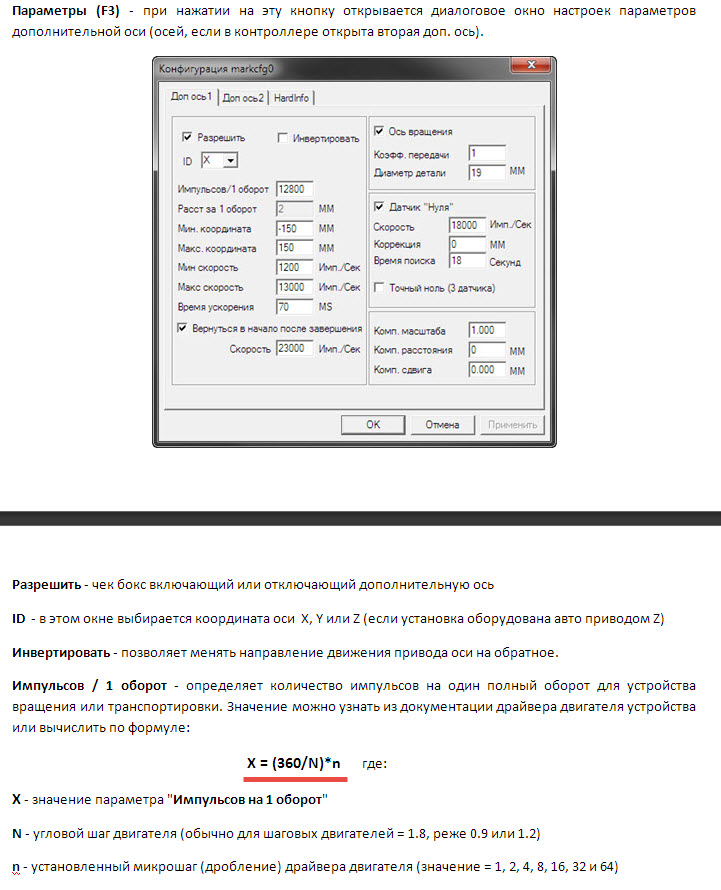

Значение шага дробления.jpg


В вашем случае, если поставить на драйвере 1/32 и допустить, что угловой шаг у мотора 1,8 градуса (должно быть написано на нём), то получится:

{360/1.8} х 32 = 200 х 32 = 6400 импульсов на 1 оборот. Такое же значение нужно ставить и в программе. Если на драйвере выбрать другое значение микрошага, то и в программе нужно выставить посчитанное по формуле заново. Как то так...


Lex_M

Новый пользователь
Большое спасибо за оперативный ответ. В понедельник буду пробовать.
