Гравировка по родиевой поверхности

[jek44]

Коллеги, подскажите какие возможные результаты ожидать при гравировке поверхности покрытой родием. Получится ли темная гравировка.



[Wic_]

Темная поверхность на драгоценных металлах - это, чаще всего, окалина и остатки полировки. После УЗ ванны все вымывается, хотя не до цвета полировки. Родированные поверхности я гравирую на малой мощности многократными проходами. т.к. полировать нельзя. Получается не так хорошо, как после полировки. Гравировка светлая. Но по таким поверхностям опыта мало, может коллеги поделятся опытом. Может химическое чернение? Заполнение краской требует уж слишком большой глубины.



[jek44]

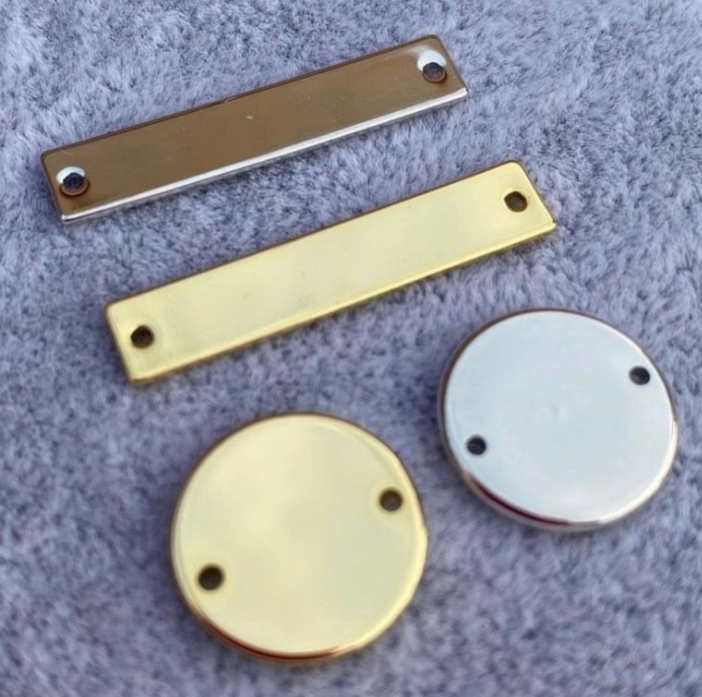

С химией не очень хочется связываться, расчитывал маркером. Принесут буду пробовать. Это со слов заказчика родиевое покрытие на бронзе. Вот такие заготовки



[Wic_]

Если не ювелирка, можно попробовать 0.01/300/80/40, будет черный цвет, линза f290 30Вт. Но грубовато, нужно показывать заказчику.



[igorzh]

А вы уверены, что это родий? Он нынче очень дорог для такого г...
Вакуумное покрытие наверняка, а под ним неизвестно что. Хорошо если нержа, а если силумин, то "повезло". Думаю, это никель и нитрид титана. Жечь как сталь.



[jek44]

Нет конечно. Не уверен. Это со слов заказчика. Принесут попробую. Моя цель сделать черную гладкую надпись, без прожига. Выпросил одно изделие для тестов.
На нерже хорошо поручается, режимы подобрал.



[Wic_]

Нержавейка - это из другой оперы совсем. Там можно цветами побежалости черного добиться.



[jek44]

Нитрид титана тоже красится. Не хуже нержавейки. Про никель не знаю.



[Mol_s_off]

С родием (особенно с черным) лучше смотрится отбеленный(чистящий проход) рисунок. А черный нужно добиваться до родажа - глубокая гравировка, затем эмаль или оксид с располировкой, и только потом гальваника.



[igorzh]

С родием (особенно с черным) лучше смотрится отбеленный(чистящий проход) рисунок. А черный нужно добиваться до родажа - глубокая гравировка, затем эмаль или оксид с располировкой, и только потом гальваника.

Это Вы как ювелир говорите. Изделие будет копеечку стоить при такой технологии.



[jek44]

Конечно же это оказался не родий. Под гальваникой латунь. По зеркальной поверхности гальваники отгравировать не получилось по причине практически полного отражения луча, даже при полной мощности . Пришлось смещать заготовку относительно центра. Матирование по поверхности по этой же причине тоже не получается в любом положении заготовки. При увеличении мощности гальваника прожигается, латунь местами чернеет выглядит не красиво. Черная гравировка на таком фоне смотрится грязноватой. Спасает второй проход на высокой скорости, чистит гравировку. Смотрится не плохо, заказчик остался доволен.
Это были шильдики с логотипом, которые пришиваются к изделиям.
