Нужна помощь Нарушена геометрия.

SergiusK

Участник

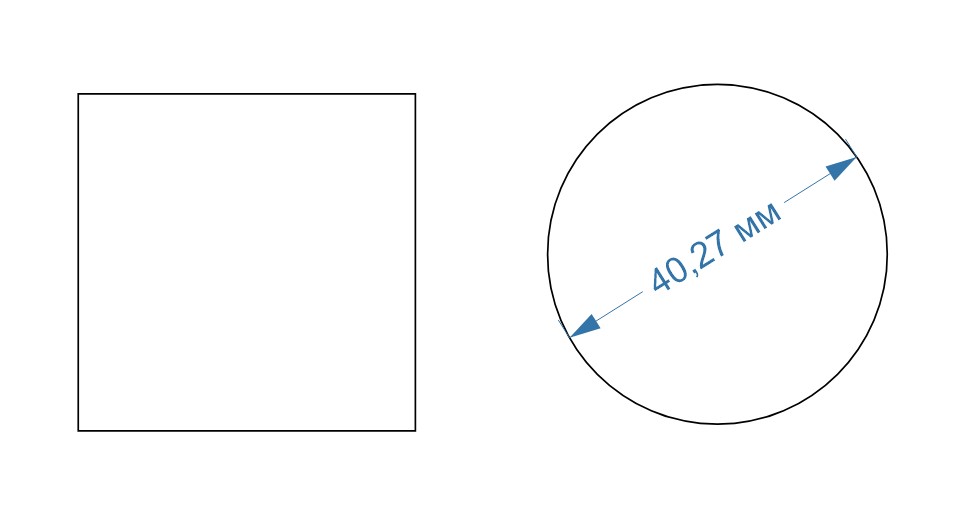

JPT 30w. Квадрат и круг имеют один точный размер 40мм (при гравировке), а вот круг 45 градусов или -45 дает погрешность в две десятки. Где искать?


Вложения

  • Screenshot_4.jpg
    23,1 KB · Просмотры: 91

igorzh

Активный участник
Ну так это ж линза влияет. Она не настолько точна, чтобы равномерно преломлять. Ну и механика тоже. Эти искажения корректируются специальной программой, которая идет с изикад. Хотя ждать волшебства от нее, на мой взгляд, не стоит.


Дмитрий274

Новый пользователь
JPT 30w. Квадрат и круг имеют один точный размер 40мм (при гравировке), а вот круг 45 градусов или -45 дает погрешность в две десятки. Где искать?

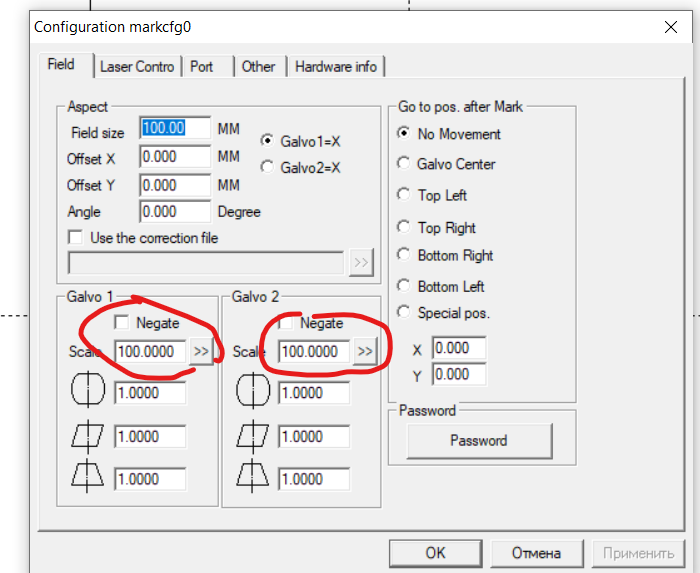

вот тут нужно,для каждого лазера свои настройки , только лучше всего создайте квадрат и по нему настраивайте


Вложения

  • Снимок экрана 2023-06-06 172346.png
    Снимок экрана 2023-06-06 172346.png
    109,3 KB · Просмотры: 89

Wic_

Активный участник
У вас, видимо, искажение квадрат-ромб. Корректируйте третье значение по скрину в предыдущем сообщении.
