Маркировка и поворот с чередованием

RedCuc

Новый пользователь

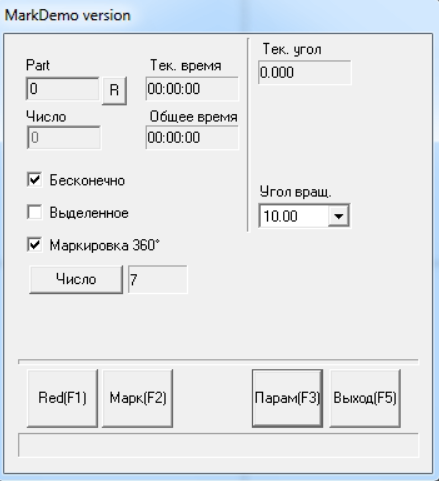

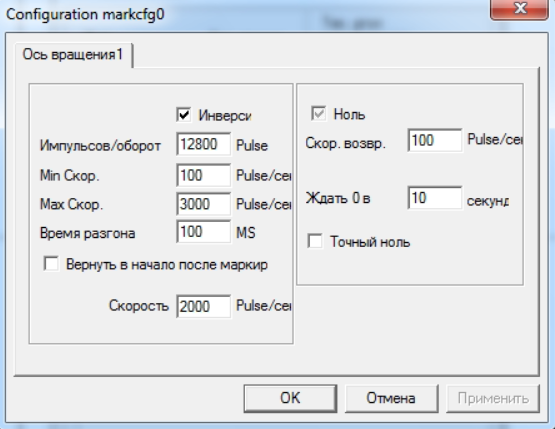

Здравствуйте. Стоит задача - на фольгированной ленте вырезать круги. Имеется поворотное устройство (ПУ), в которое зажата бобина. Сбоку отдельно висит рулон ленты, которая будет наматываться на эту бобину. В EzCad нарисован шаблон круга. Не могу разобраться, как настроить принцип работы, чтобы сначала маркировался шаблон, затем ПУ сделало поворот на шаг/градус, и затем снова маркировка, и так бесконечное количество раз. Пытался настроить при помощи плагина AngleRotate2, определил правильный шаг, но после одного полного оборота бобины, маркировка прекращается и бобина разматывается обратно на этот же один оборот. Перепробовал, наверное, все комбинации, в параметрах (F3) отключил возврат в начало, но это ни на что не повлияло.


RedCuc

Новый пользователь

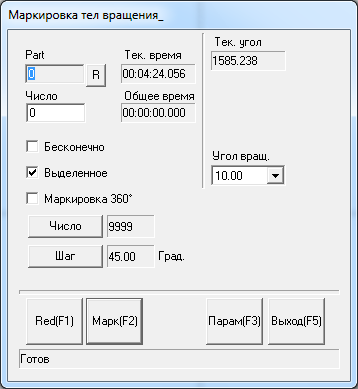

Разобрался, отвечу сам на свой вопрос. Нужно использовать плагин без галочек "бесконечно" и "маркировка 360°", из-за первой происходил возврат в исходную точку и повторялись циклы, из-за второй - задавался только 1 цикл. Задать бесконечное число проходов нужно во втором поле "число", а шаг - ниже него. Теперь всё работает как надо.
