nagannonet
Участник
Всем добрый день , приобрел данный станок и не могу понять и разобраться как правильно выставлять Q пульс и частоту дабы не спалить излучатель . Излучатель jpt mopa m7 30W , плата изикат белая , до этого был райкус 30W
JPT M7 30W помогите разобраться
- Автор темы nagannonet
- Дата начала
igorzh
Активный участник
какой изикат? 2 или 3? Там к ним должен идти ини файл, в котором прописаны ширины импульсов. В установке можно поставить только их, и никакие другие.
Из техпаспорта к JPT - ставьте любые ширины, будут реализованы ближайшие к разрешенным. Так что по поводу спалить, я бы не парился. А вот знать правильные ширины надо. И надо чтобы они были прописаны в программе.
Из техпаспорта к JPT - ставьте любые ширины, будут реализованы ближайшие к разрешенным. Так что по поводу спалить, я бы не парился. А вот знать правильные ширины надо. И надо чтобы они были прописаны в программе.
nagannonet
Участник
изикат 2 , таблица с ns и частотами есть , ини файла нет . вот к примеру , в таблице указанно 30 ns 135 kHz я могу повышать частоту или понижать при 30ns, и пульс понижат или повышать при 135 kHz ? Возжможно ставить 60 kHz 200 ns или от указанной таблицы частот пульсь не повышать , а можно понижать ? К примеру по таблице , 60 ns 100 kHz при такой частоте пульс повышать не желательно , а понижать можно ?
igorzh
Активный участник
Вы можете ставить любые значения ширины импульса и частоты. Другое дело, что в паспорте к источнику есть график зависимости мощности от частоты при разных значениях импульса. Cut-off friquency кажется это называется. Но это нужно лишь для понимания, что максимальная отдаваемая мощность будет при значении частоты cut-off и выше. А если частота будет ниже, то источник автоматически будет уменьшать мощность. То есть в него встроена "защита от дурака". Он внутренними средствами не позволит зайти за опасные диапазоны работы.
nagannonet
Участник

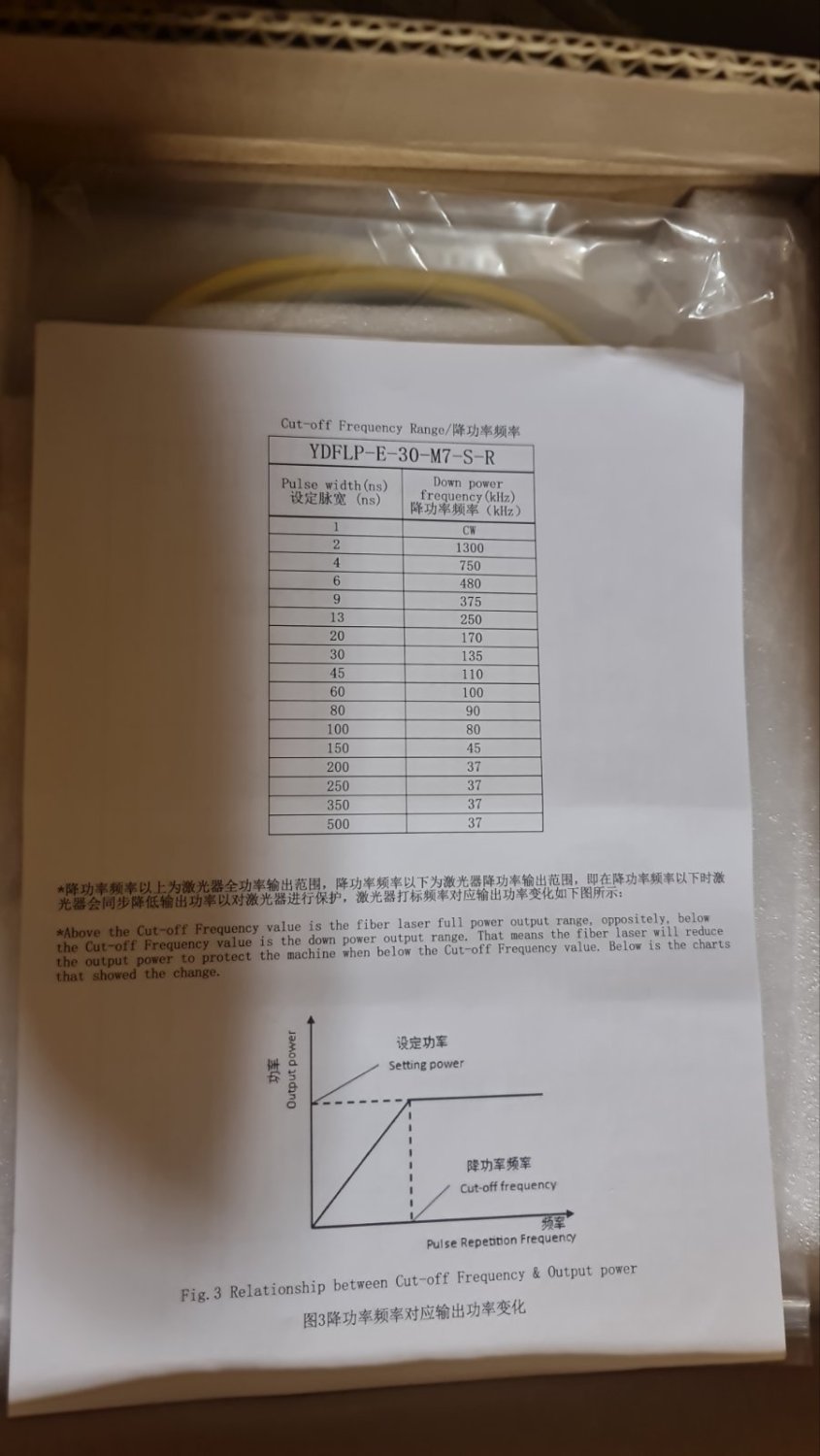

Вот таблица , я просто не могу понять , ставлю к примеру 60kHz какой ставить пульс ? Можно ставить 200ns и 10ns или в таблице указана частота 100 пульс 60 и при этой частоте пульс ваше 60ns не подымать , а ниже можно. Я так понял что пульс надо указывать как в таблице и значения лучше не менять ?
Вложения
BiFoot
Активный участник
С МОРА дела не имел, но может https://en.gzlasertech.com/uploads/file/62f34fab26c11.pdf таблица 5 поможет понять в чем особенность использования импульсов разной ширины. Это не JPT производства, но, похоже, близкий аналог. Там как раз ограничения по частотам в зависимости от ширины импульса, а также зависимость энергии импульса от ширины импульса. Смысл понять что и как меняется, думаю, можно.
BiFoot
Активный участник

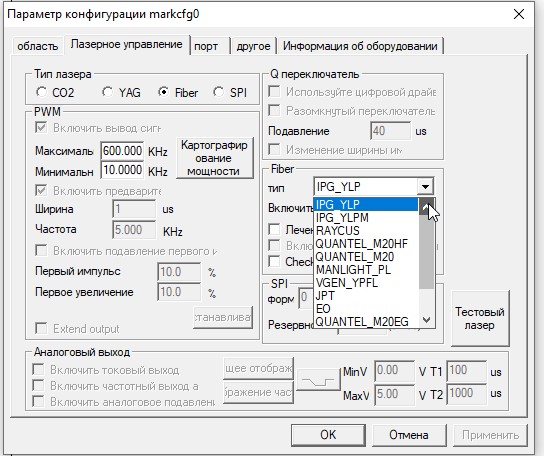

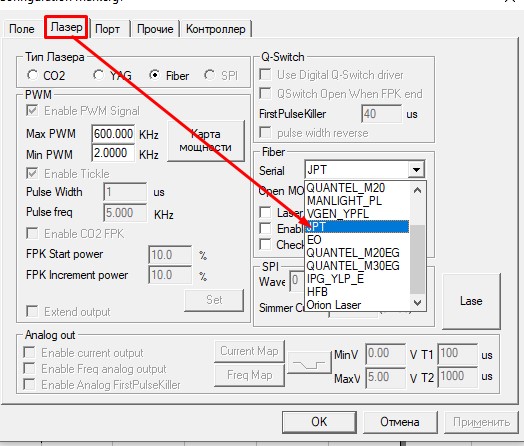

Маловато будет. Там надо указать что это МОРА. Просто JPT будет без пункта установки длительности пульса.
BiFoot
Активный участник

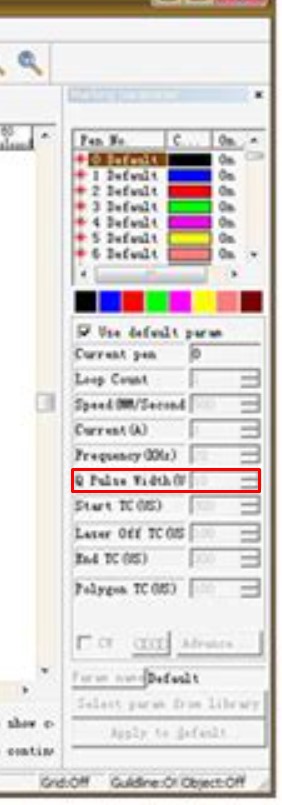

После установки в настройках лазера, в программе появится пункт
Вообще то китаец должен был прислать уже настроенную по ваш гравер программу. Если нет, то там еще и линзу надо калибровать.
BiFoot
Активный участник

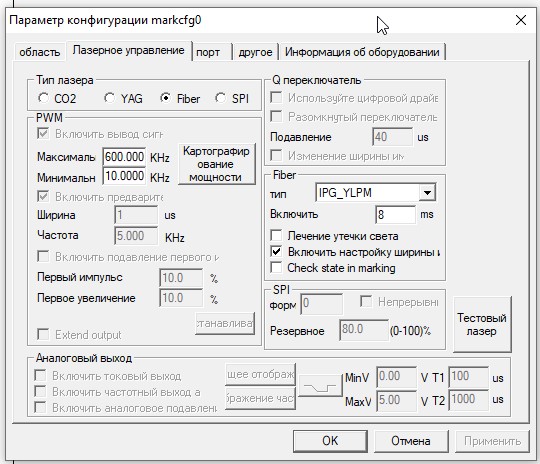

У меня такие
Вложения
Ставил, не помогло(
BiFoot
Активный участник
Принципиальной разницы между ними никакой. Поищите более свежую версию QB.
Мнение специалистов
Вы знаете, разницу между Сериями излучателя Raycus(Райкус) QS, Q, QE и QB?
Яндекс — поиск по видео
BiFoot
Активный участник
Лучше JPT покупать.
