Здравствуйте, разобрал сканатор, хотел на транзисторы добавить термопасты, и оказалось, сто один из гальво приводов (с ромбовидным зеркалом) не затянут хорошо, поэтому я нечаянно сместил его. Теперь, после сборки гравирует, но сильно упала мощность. Подскажите, есть ли возможность подстроить это зеркало? Спасибо!
Нужна помощь Регулировка сканатора
- Автор темы Excitatus
- Дата начала
BiFoot
Активный участник
Попробуйте в режиме тестового луча исправить. Снимите линзу и в режиме теста посмотрите на геометрию луча через камеру телефона. В отличии от глаз, камера видит этот диапазон. Должно быть круглое пятно, если пятно обрезано с одной из сторон, то луч смещен.

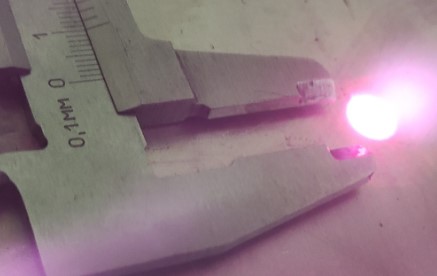

Так будет через камеру выглядеть луч без линзы в тестовом режиме. Мощность поменьше задайте, а время экспозиции луча укажите в окне миллисекундах.
Слегка перемещая зеркало добиться правильной геометрии. Хотя, нельзя и исключить, что причина в том, что вы сместили сканатор с оси луча, и луч не полностью попадает на зеркала, отсюда и падение мощности.
Так будет через камеру выглядеть луч без линзы в тестовом режиме. Мощность поменьше задайте, а время экспозиции луча укажите в окне миллисекундах.
Слегка перемещая зеркало добиться правильной геометрии. Хотя, нельзя и исключить, что причина в том, что вы сместили сканатор с оси луча, и луч не полностью попадает на зеркала, отсюда и падение мощности.
