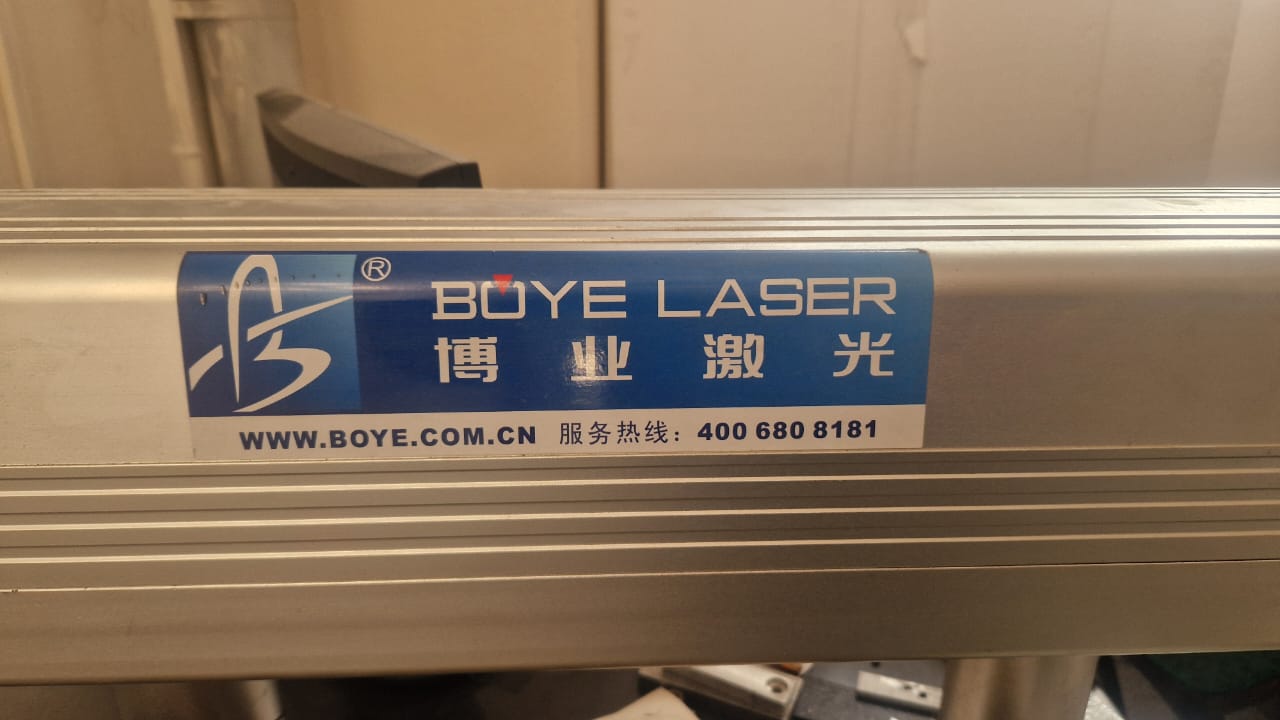

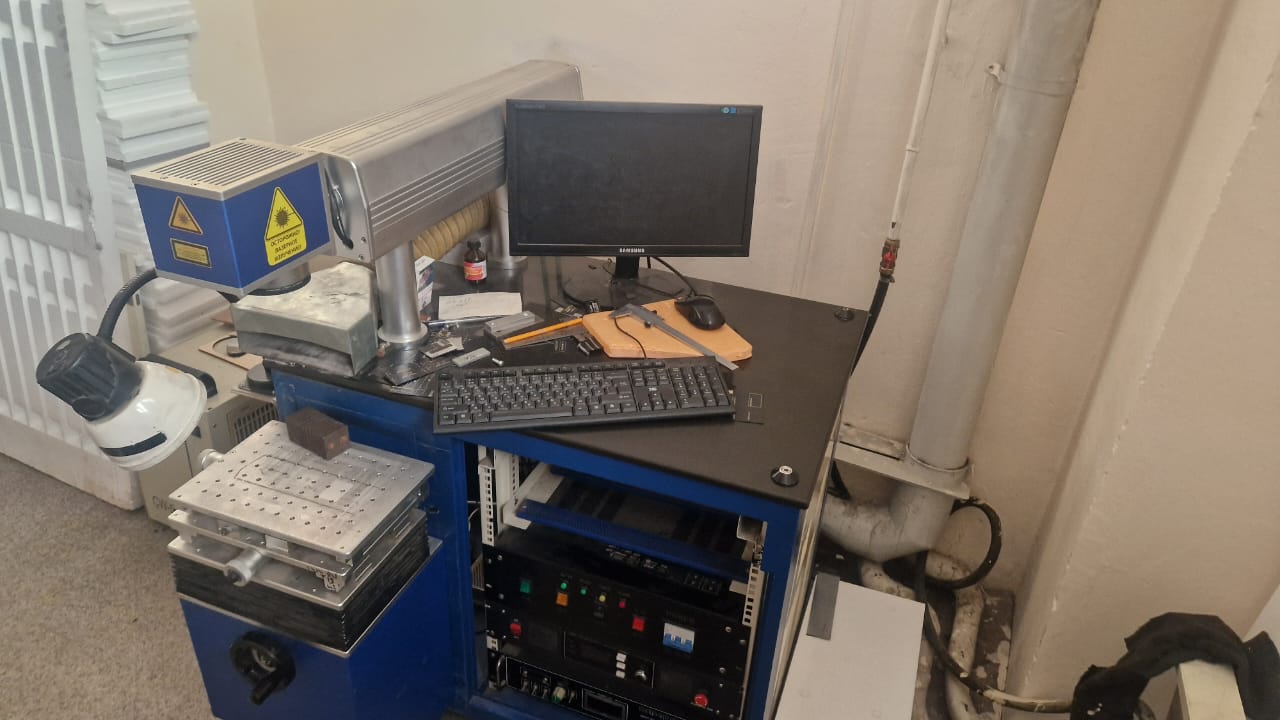

Доброе времени суток всем, подскажите пожалуйста, выпала возможность попользоваться станком фотографии приложу к сообщению. Из тех кто его запускал никого не осталось, никакой документации тоже, зайдя в настройки Ezcad увидел что это лазер типа yag но изучив информацию в интернете понял что это может быть ошибкой, поискал на сайте производителя таких моделей уже не нашел, собственно вопрос в чем, можно ли на таком лазере делать фотогравировку и что это за два блока внизу, один отвечает за мощность а другой за частоту как я понял и как на них влияют настройки с ezcad
Памагите !!!!
- Автор темы Starege
- Дата начала
BiFoot
Активный участник

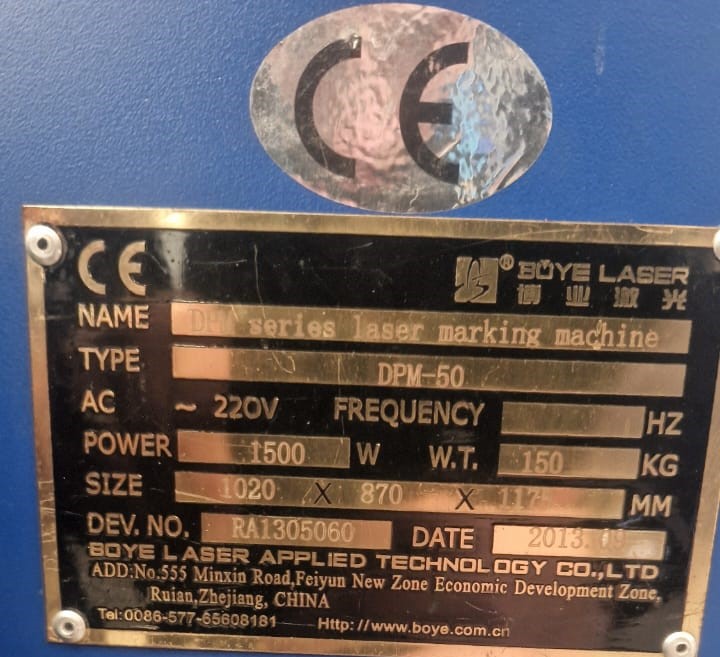

Что то уж совсем древнее по конструкции, год выпуска 2013-й. Настораживает отсутствие в верхнем слоте блока, есть подозрение что это блок лазера. Блок с надписью LASER POWER SUPPLY, скорее всего лишь блок питания лазерного источника. А без лазера этот набор разве только на цветмет годится.
Нет сам лазер отличное работает как раз таки с этого 2013 года, но используется он в основном для резки пластика и изготовлении шильдиков, первый блок включает чиллер+системник и тд, второй блок это мощность режущего луча, а третий это я так понимаю частота
BiFoot
Активный участник

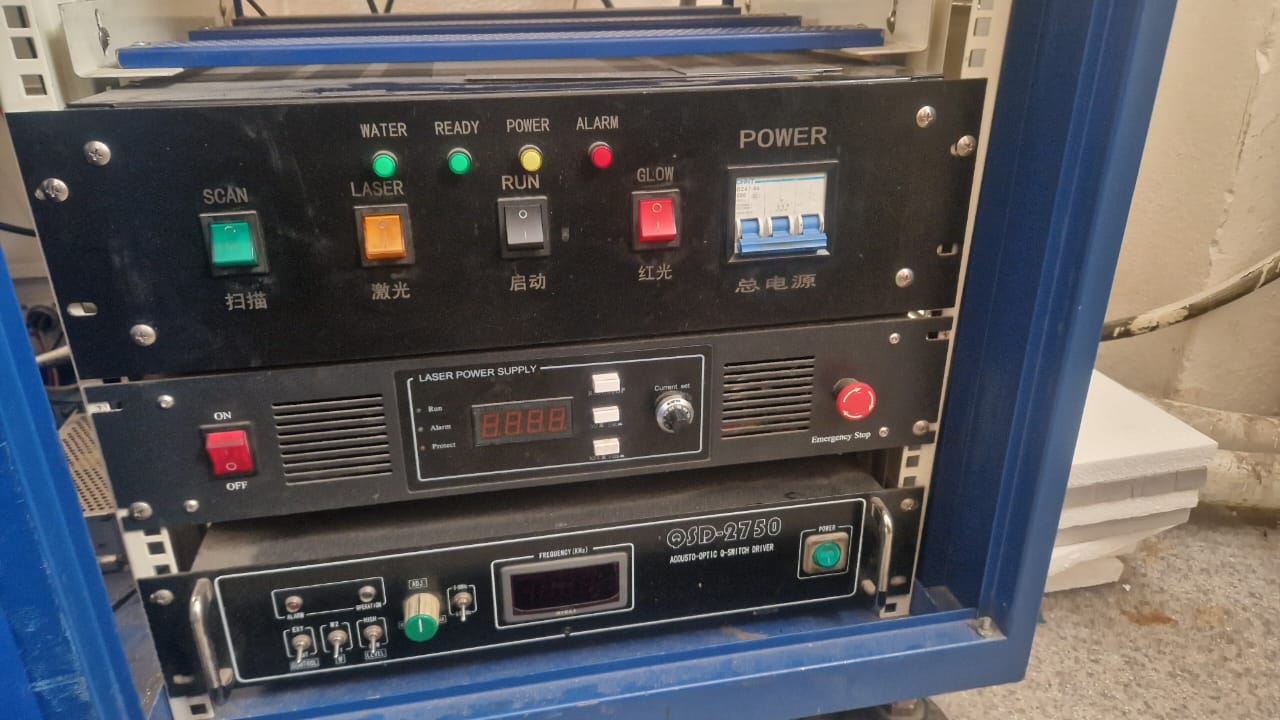

Не ожидал что все находится в рабочем состоянии. Верхний блок, видимо, это общий блок управления, в него и втыкается шнур USB.

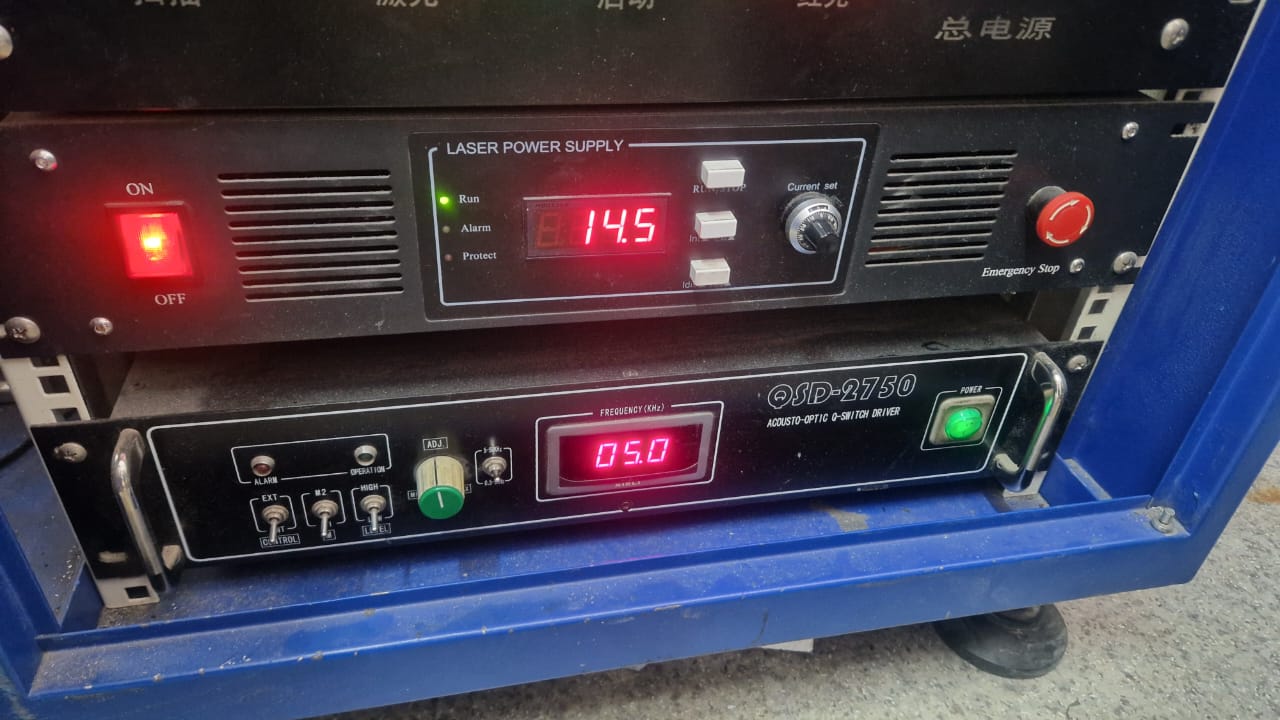

Второй блок похоже на силовой блок питания лазера. Третий блок оптическое управление излучением Q модулятор.
Сам лазер может быть находится внутри блока на втором рисунке, тогда это YAG лазер, а не волоконный.
Как эта конструкция взаимодействует с Ezcad трудно сказать. Но если что то делает под управлением Ezcad, значит, должна растр маркировать. Там привязка к версии программы через плату управления. Попробуйте загрузить рисунок и посмотреть будет ли растр маркировать. По F3 можно посмотреть установки лазера. Лучше на всякий случай их сохранить. Также версию Ezcad надо знать на всякий случай, с другой может и не работать.
Второй блок похоже на силовой блок питания лазера. Третий блок оптическое управление излучением Q модулятор.
Как эта конструкция взаимодействует с Ezcad трудно сказать. Но если что то делает под управлением Ezcad, значит, должна растр маркировать. Там привязка к версии программы через плату управления. Попробуйте загрузить рисунок и посмотреть будет ли растр маркировать. По F3 можно посмотреть установки лазера. Лучше на всякий случай их сохранить. Также версию Ezcad надо знать на всякий случай, с другой может и не работать.
Я пробовал делать фотогравировку на кусочке нержавейки, но у меня просто выжигается черный квадратНе ожидал что все находится в рабочем состоянии. Верхний блок, видимо, это общий блок управления, в него и втыкается шнур USB.
Второй блок похоже на силовой блок питания лазера. Третий блок оптическое управление излучением Q модулятор.
Сам лазер может быть находится внутри блока на втором рисунке, тогда это YAG лазер, а не волоконный.
Как эта конструкция взаимодействует с Ezcad трудно сказать. Но если что то делает под управлением Ezcad, значит, должна растр маркировать. Там привязка к версии программы через плату управления. Попробуйте загрузить рисунок и посмотреть будет ли растр маркировать. По F3 можно посмотреть установки лазера. Лучше на всякий случай их сохранить. Также версию Ezcad надо знать на всякий случай, с другой может и не работать.
Вложения
halkru
Константин

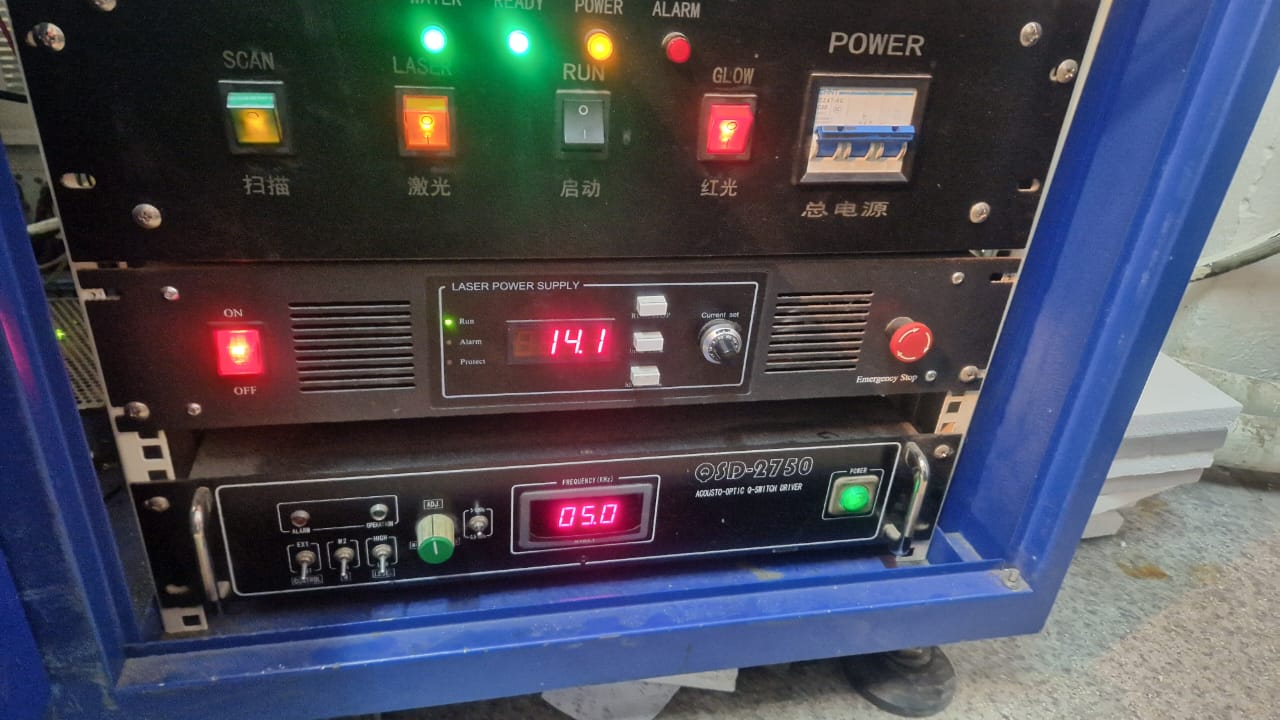

обычный DPSS лазер, снизу блок питания/управления затвором, выше блок питания диодами накачки, выше общий блок управления. Если аппарат работает, то он даст фору любому волоконнику благодаря гигантской энергии в импульсе. Фотогравировка коенечно возможна, однако почитайте внимательно этот форум или просторы интернета и подготовьте как следует макет, если всё-таки не сможете обращайтесь обучим.
BiFoot
Активный участник

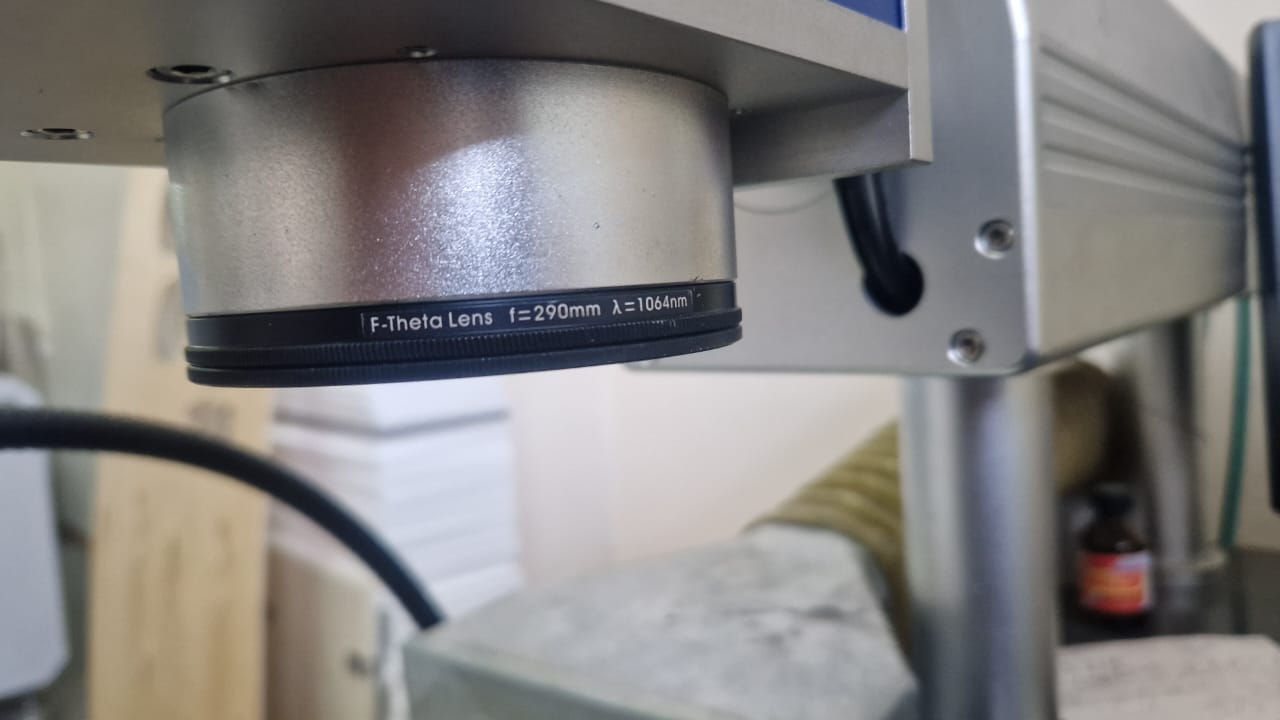

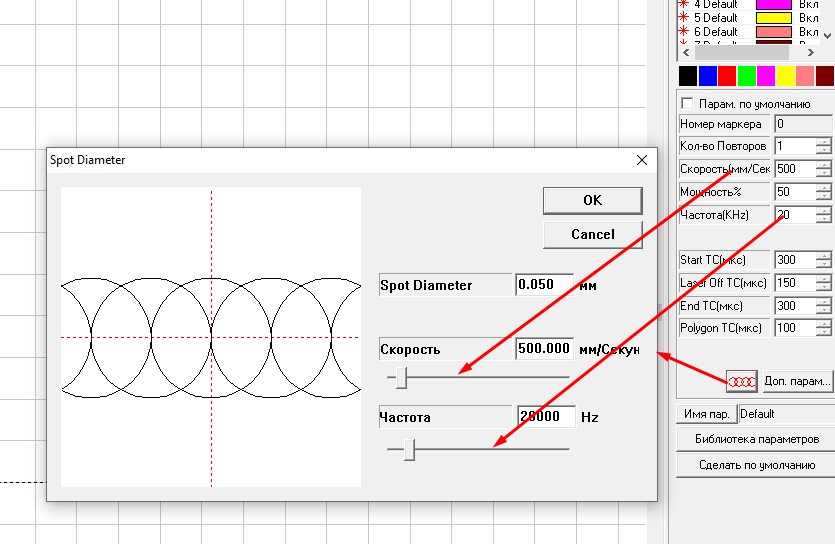

Вы хотите маркировать растр. Его не заштрихуешь по определению. Штрихуется только область замкнутого вектора. Растр не вектор. Для определения мощности растра используется 0 (черный) маркер. Частота и скорость регулируют расстояние между отдельными точками в ходе маркировки. Снимите галочку "По умолчанию" в настройках маркера, получите доступ к визуализации как зависит расстояние между точками от частоты и скорости. Диаметр пятна зависит от линзы(последняя колонка).

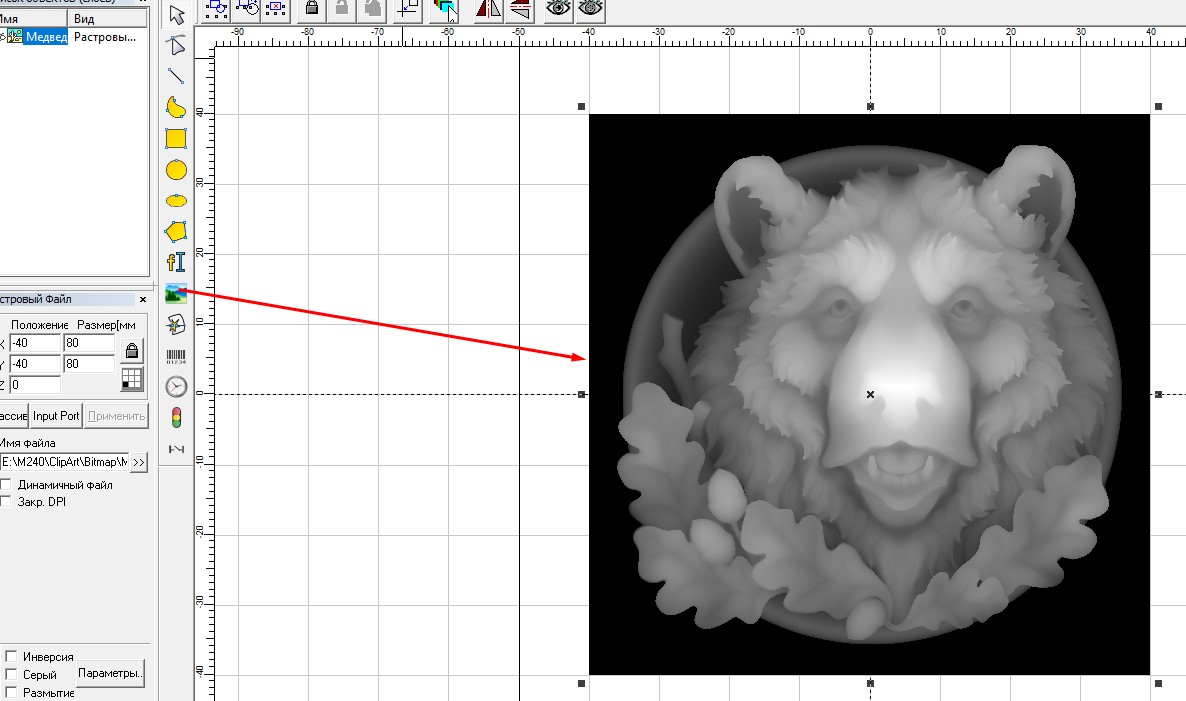

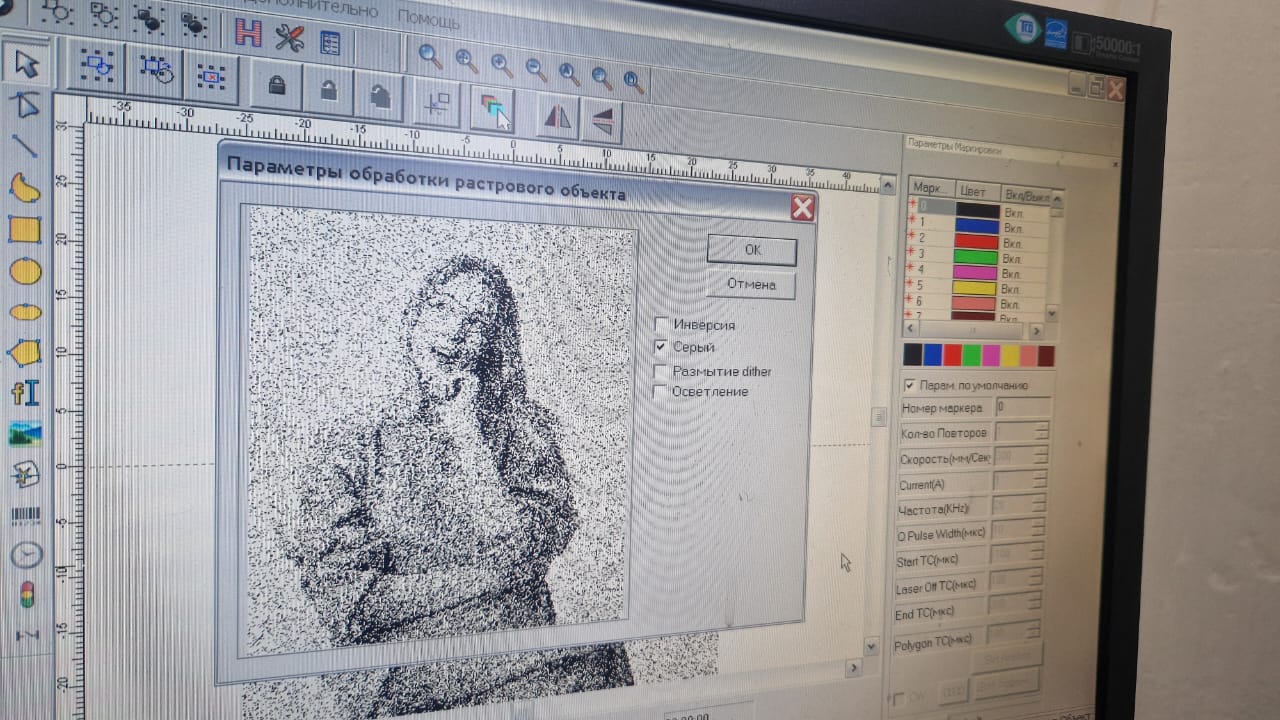

Вам надо импортировать растровое изображение, ничего не штриховать, да и не должно штриховаться, если нет в выбранной области замкнутого вектора, параметры для маркировки растра устанавливаются слева.

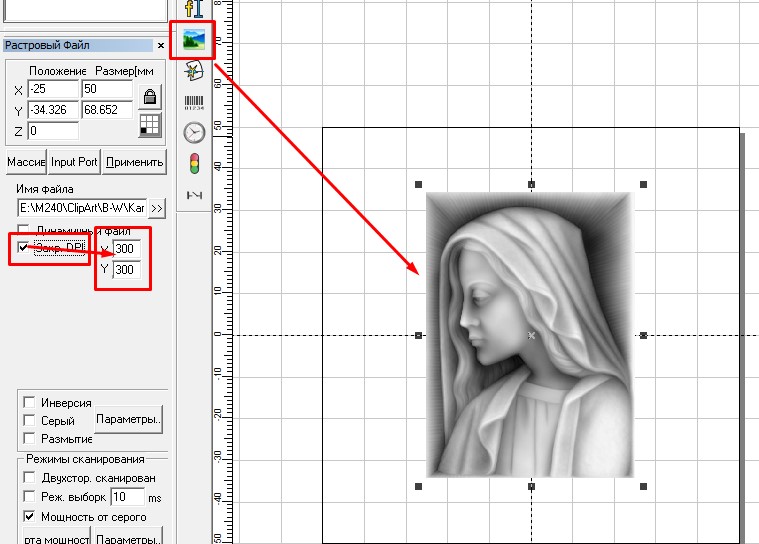

Загружаете через иконку, ставите галочку DPI, получаете доступ к настройкам разрешения. Мощность - 0(черный) маркер. Больше ничего не надо настраивать. Разрешение определяет качество и скорость. Есть еще тонкости настройки маркировки растра, но пока этого хватит.
Вам надо импортировать растровое изображение, ничего не штриховать, да и не должно штриховаться, если нет в выбранной области замкнутого вектора, параметры для маркировки растра устанавливаются слева.
Загружаете через иконку, ставите галочку DPI, получаете доступ к настройкам разрешения. Мощность - 0(черный) маркер. Больше ничего не надо настраивать. Разрешение определяет качество и скорость. Есть еще тонкости настройки маркировки растра, но пока этого хватит.
— Не вели казнить, великий государь, — вели слово молвить!
В общем порядок действий такой
1. В correldraw перевел фотографию в формат bmp (хотя до этого я тоже делал с bmp просто качал из интернета)
2. Привязал к 0 слою (черному)
3. Фотогравировку пытался делать на обычной нержавейке но в итоге просто красится черный квадрат

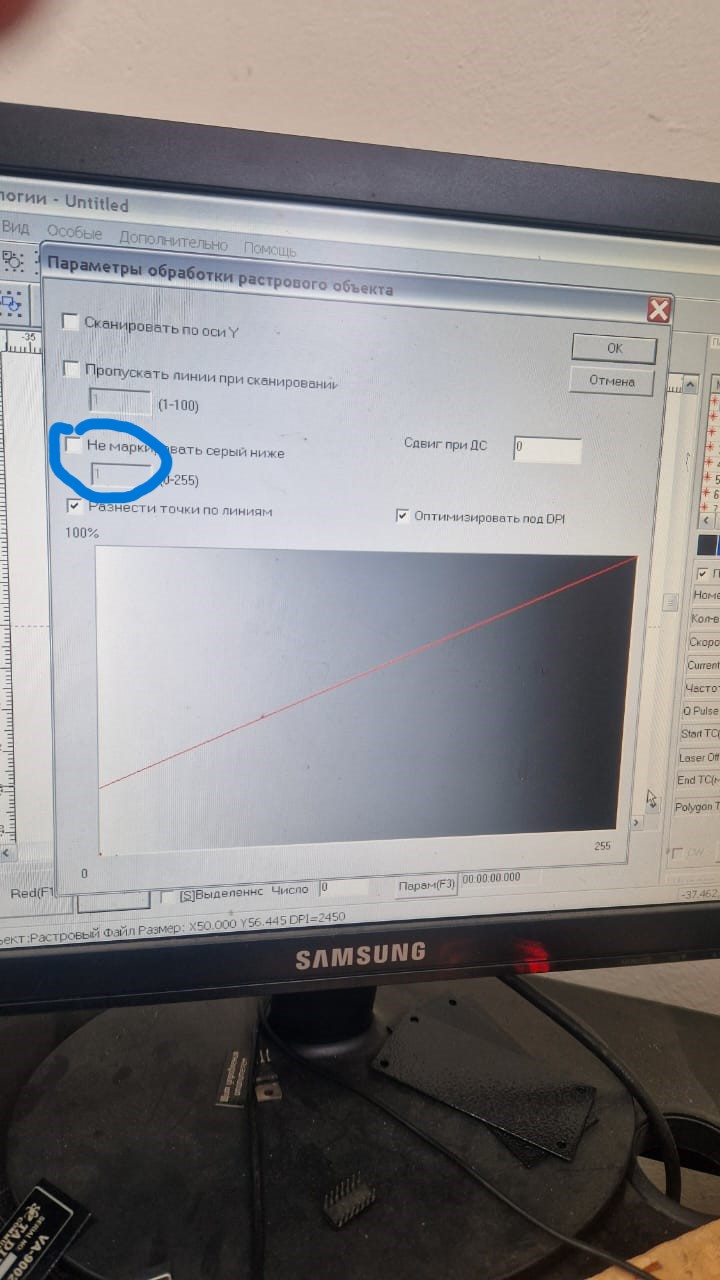

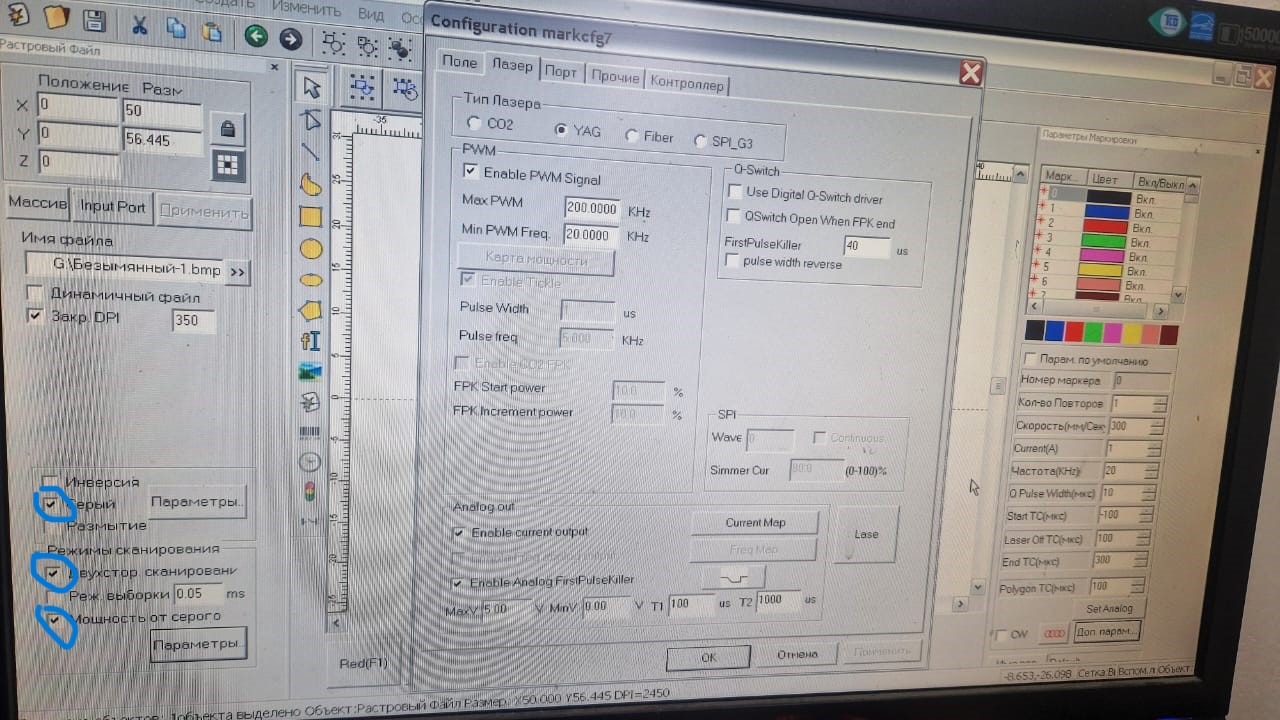

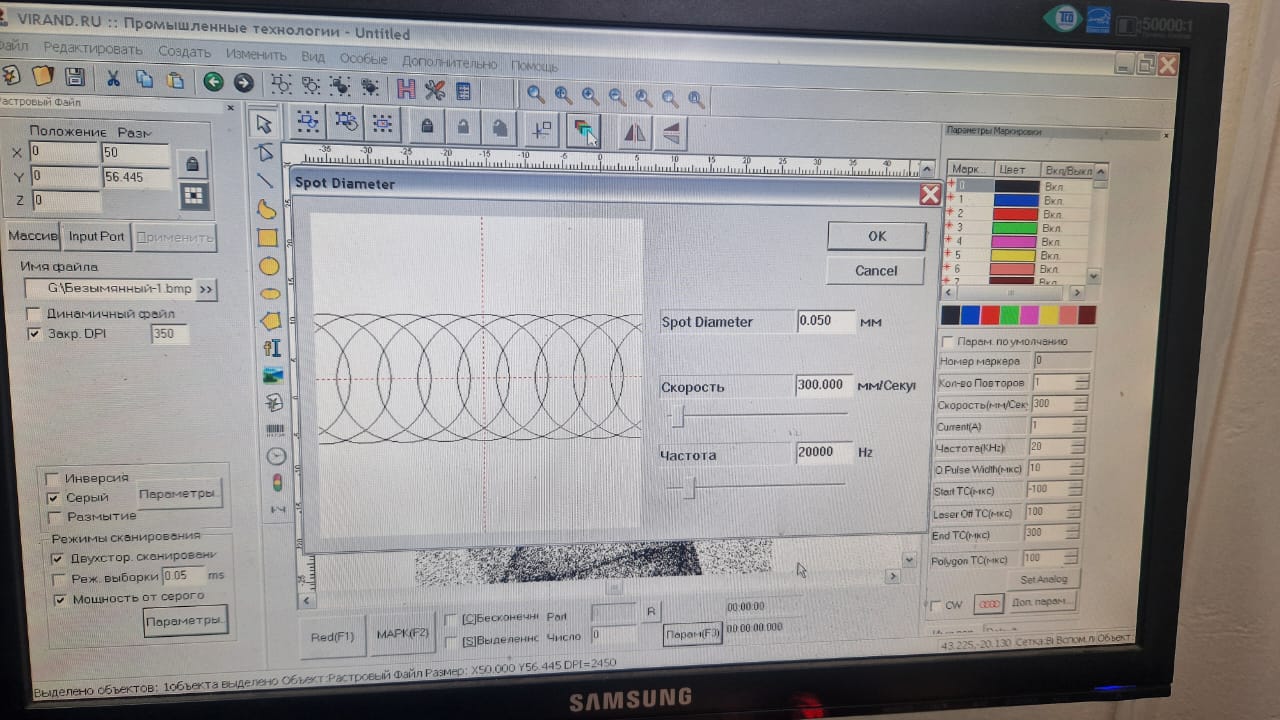

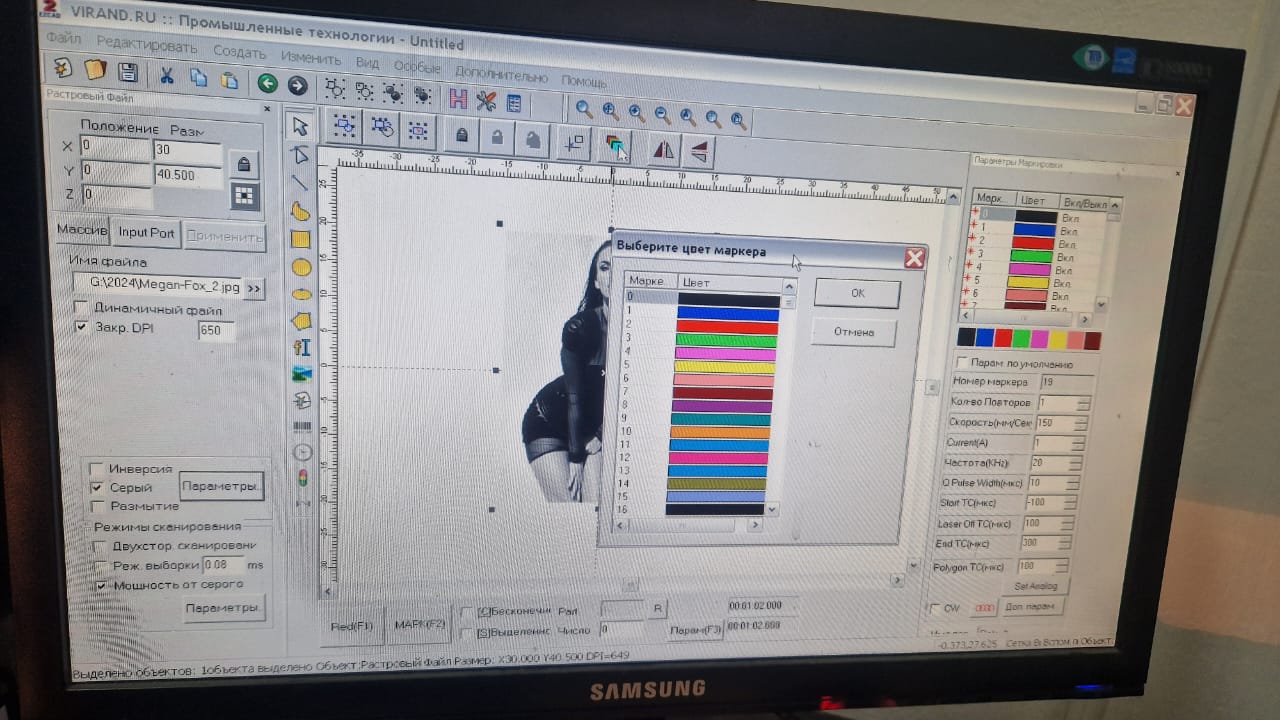

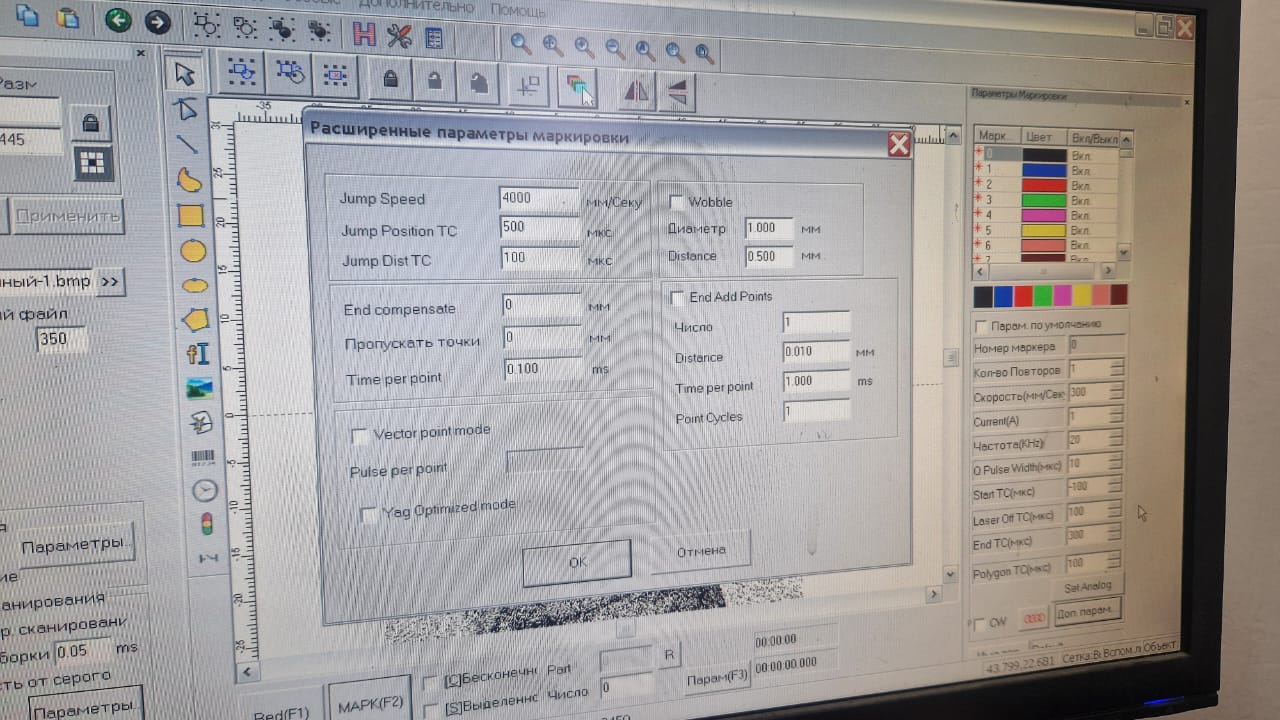

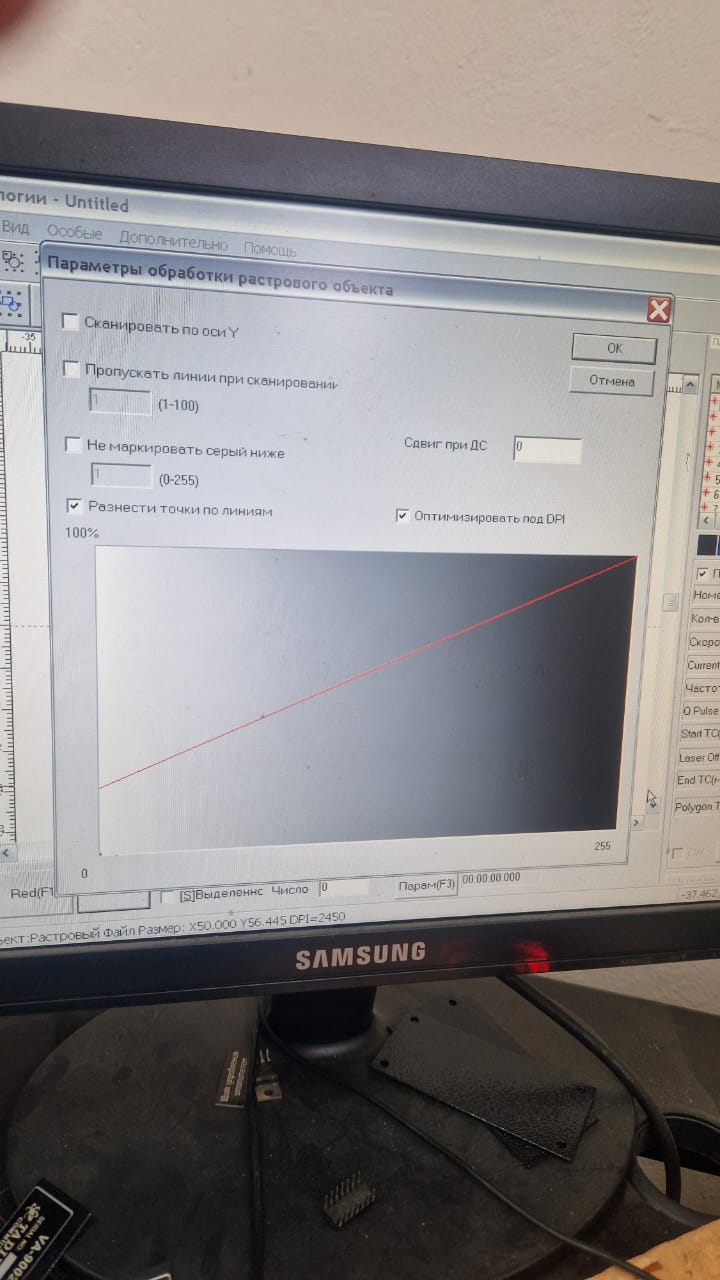

Все параметры сфотографировал и приложу.
В общем порядок действий такой
1. В correldraw перевел фотографию в формат bmp (хотя до этого я тоже делал с bmp просто качал из интернета)
2. Привязал к 0 слою (черному)
3. Фотогравировку пытался делать на обычной нержавейке но в итоге просто красится черный квадрат
Все параметры сфотографировал и приложу.
Вложения
BiFoot
Активный участник

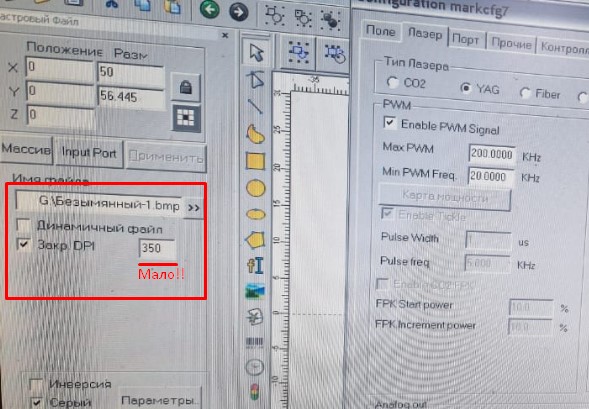

Если растр, то частота точек определяется заданным разрешением, а не частотой маркера. Следовательно и расстояние между точками будет по другому. 350DPI это очень мало для картинки. Задайте хотя бы 600-800. Как влияют заданные вручную параметры на блоках и в программе, тут ничего определенного сказать не могу. Может при управлении программой они игнорируются, может служат ограничителем.
Лазер, похоже, не волоконный а YAG и стоит в том же блоке, что и сканирующая голова. Частотный диапазон шире, чем у Q-switch волоконника.
dpi пробовал менять вплоть до 2000 ничего не меняется
7000х4667
300 точек на дюйм
