Нужна помощь Вставляю вектора - упрощаются.
- Автор темы dualheads
- Дата начала
Скорее всего настройки экспорта в .dxf смотрите в той программе из которой это делаете. Ezcad никак не меняет вектор при импорте.
BiFoot
Активный участник
Скорее всего у вас в программе работы с векторами в выходном файле часть векторов или все вектора сгруппированы в объекты. Попробуйте выделить и разгруппировать.
https://www.youtube.com/watch?v=QLrEsXsirfw
https://www.youtube.com/watch?v=QLrEsXsirfw
Ну группировка никак не влияет на количество узлов и не может упростить вектор. Тут скорее настройки экспорта.
BiFoot
Активный участник

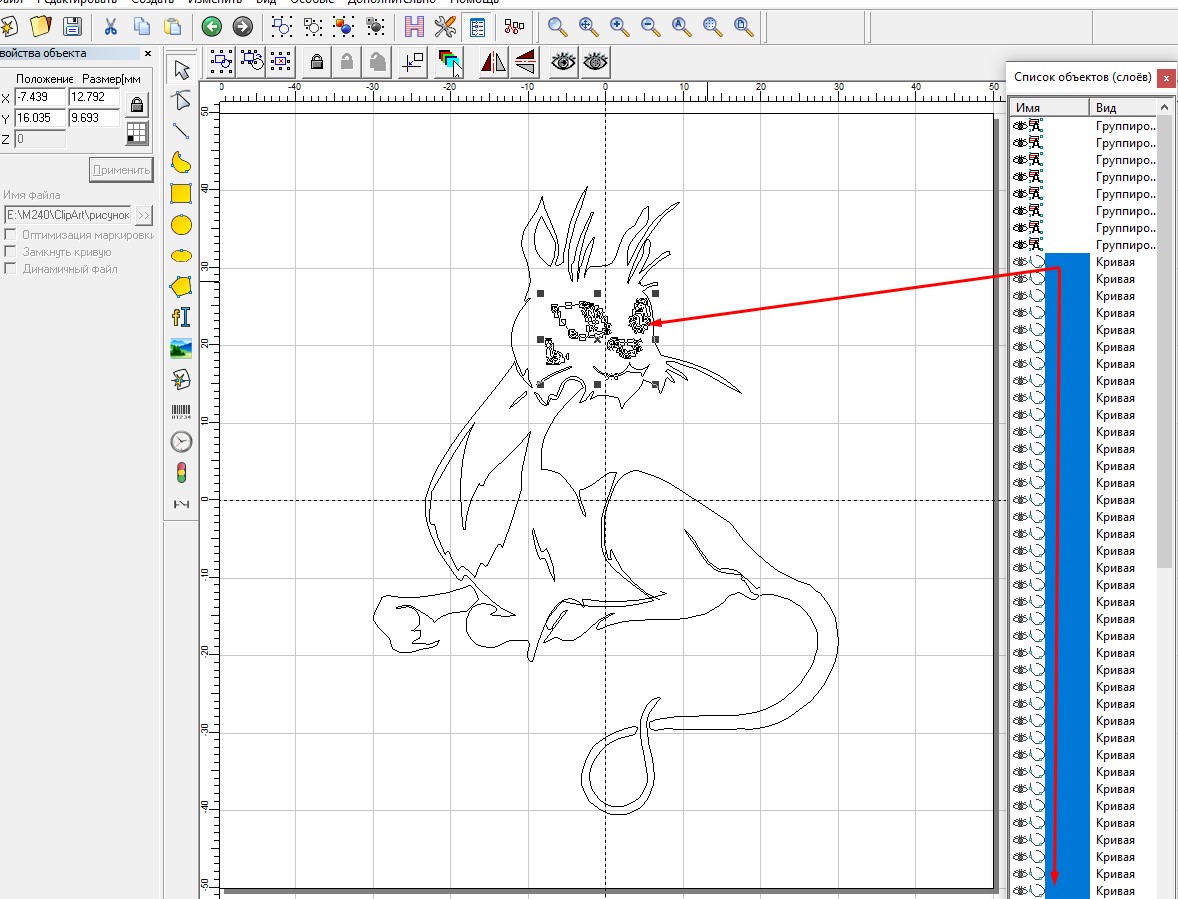

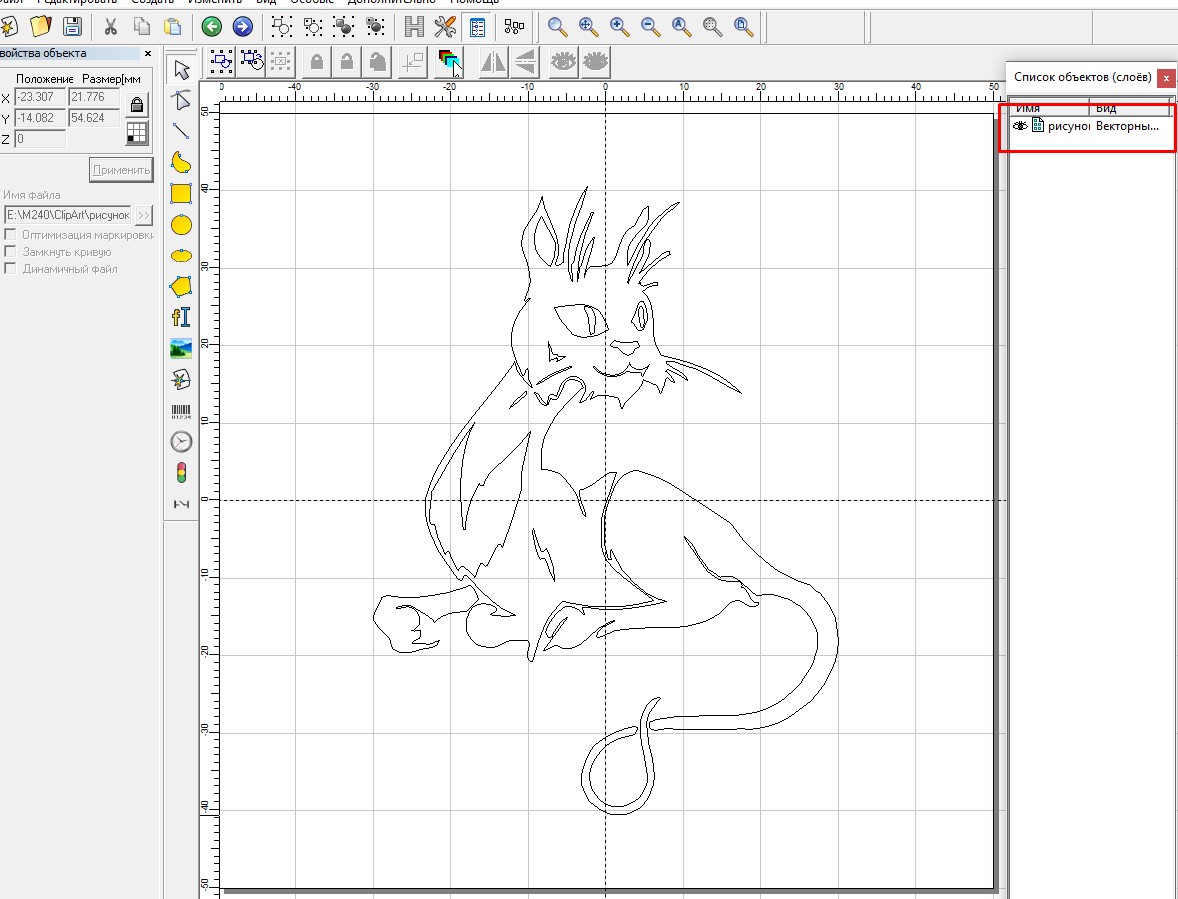

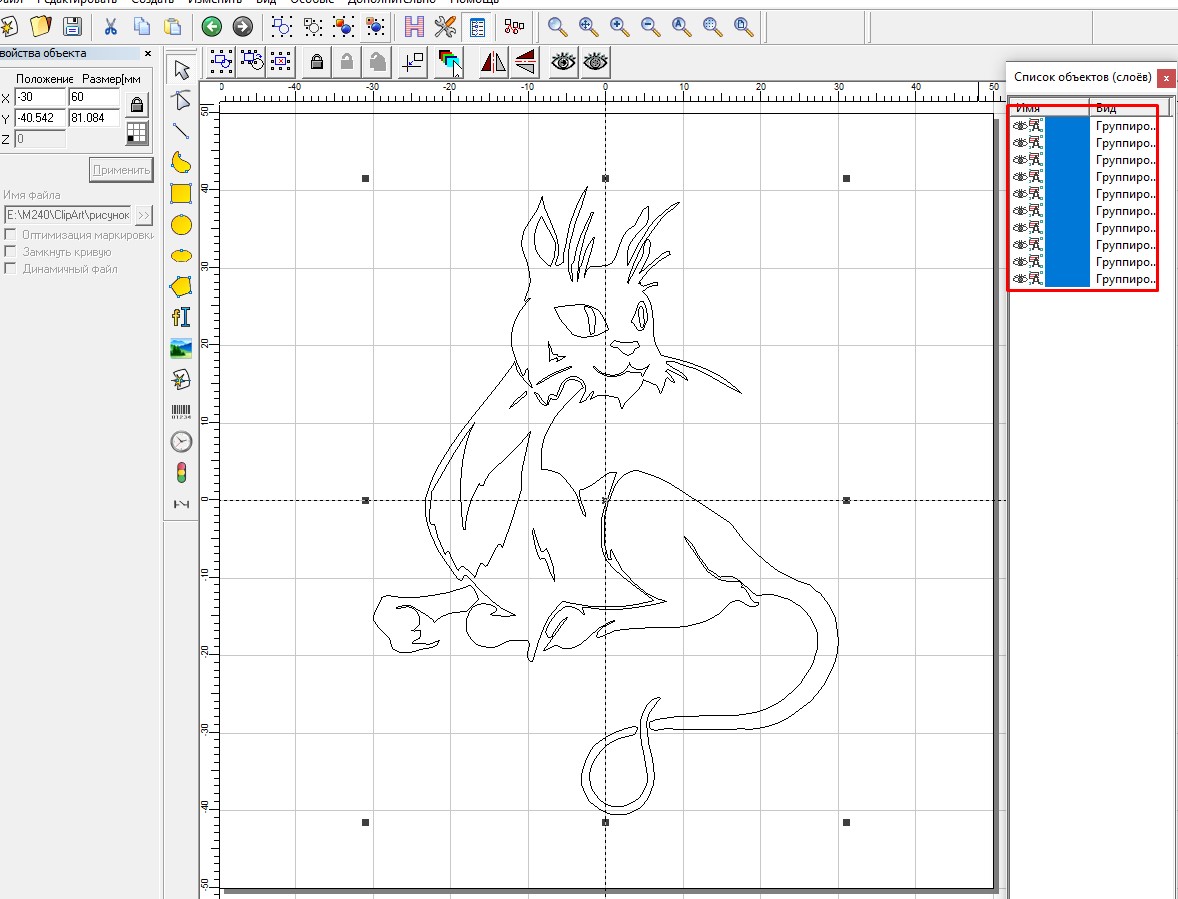

Небольшое пояснение. Загрузил векторный файл, изначально он состоит из одной группы. После разгруппировки получаем 10 отдельных групп. После разгруппировки одной из групп имеем множество отдельных кривых. Сколько у них узлов?
Ну это скорее неверно изначально создан вектор для гравировки. Но в целом наличие отдельных кривых никак не уменьшает общее количество узлов и не упрощает геометрию, о чем изначально пишет ТС.
Упрощение я понимаю так: создана векторная окружность а при импорте в Ezcad мы видим например восьмиугольник. Я это так понимаю.
BiFoot
Активный участник
Какие то глупости говорите. Окружность в векторе определяется координатами центра и радиусом. А восьмиугольник четырьмя отрезками прямой, для пары каждого нужно указать координаты точек начала и конца. Это для растра с какого момента уменьшения окружность превращается в многоугольник, в векторе окружность всегда будет окружностью.
Не нужно грубить. Я пишу то, как воспринимаю подачу вопроса ТС, а не то, как происходит на самом деле. Я с вектором лет 30 работаю, не нужно меня учить, а тем более обвинять в глупости. Если уж на то пошло, ваш ответ был не умнее.
BiFoot
Активный участник
Зря обиделись. Если в векторе убрать узел(узлы), то вектор не упростится, а исказится. Это следует из логики организации векторного изображения. А вот уменьшение в результате группировки части векторов, для которых узлы уже не показываются в EzCad, это может и объяснить заметное сокращение узлов.
извиняюсь. Да именно искажаются вектора некоторые. Просто я думал это связано с упрощением их. Я сохраняю из Корела, соглашаясь на умолчания. Видимо нужна тут корректировка. Как правильно это делать?
И еще вопрос:
в Кореле я могу сделать сложные отдельные объекты каждого цвета, подразумевая, что в Езкаде буду гравировать их разными цветами. Но. В Езкад все вставляется как одна куча векторов. Разбивается на сотни объектов. Собрать их трудно там. Как быть? Как действовать?
И еще вопрос:
в Кореле я могу сделать сложные отдельные объекты каждого цвета, подразумевая, что в Езкаде буду гравировать их разными цветами. Но. В Езкад все вставляется как одна куча векторов. Разбивается на сотни объектов. Собрать их трудно там. Как быть? Как действовать?
Самый простой вариант это подготовить все еще в кореле. Лучше всего слить все вектора одного цвета в один объект (не сгруппировать, а именно объединить. Я обычно делаю weld). И каждый такой объект экспортировать в .dxf. Например: зеленый.dxf, красный.dxf и т.д. Вам останется только отцентровать их в Ezcad. Можно гравировать. Работать с вектором в самом Ezcad крайне неудобно.
ок. а с какими параметрами? а тоя по умолчанию пробовал - Езкад не принял такой файл.
При создании вектора руководствуйтесь правилами: не должно быть наложения объектов (используйте булевы операции) и абрис должен быть нулевым. Как проверить рисунок на корректность перед экспортом: 1. выделить его и назначить нулевой абрис 2. булево объединение. Если рисунок не изменился, значит он создан правильно. Правда объединение может на сложных объектах требовать доработки напильником.

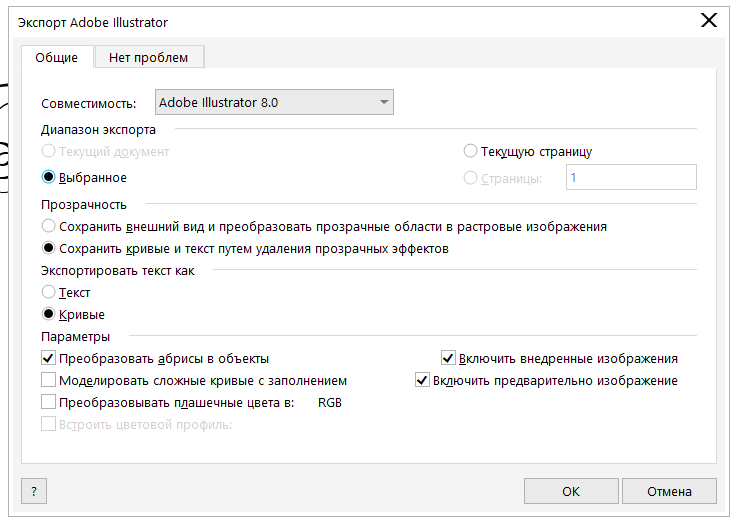

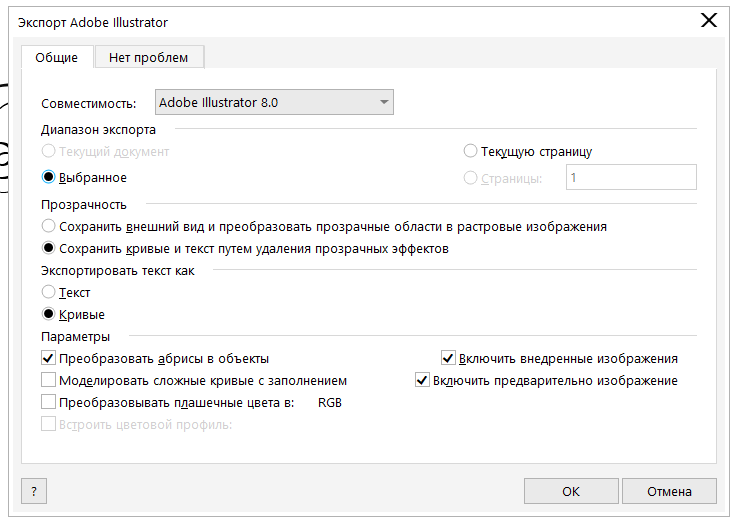

Что касается параметров:
Вложения
BiFoot
Активный участник
BiFoot
Активный участник

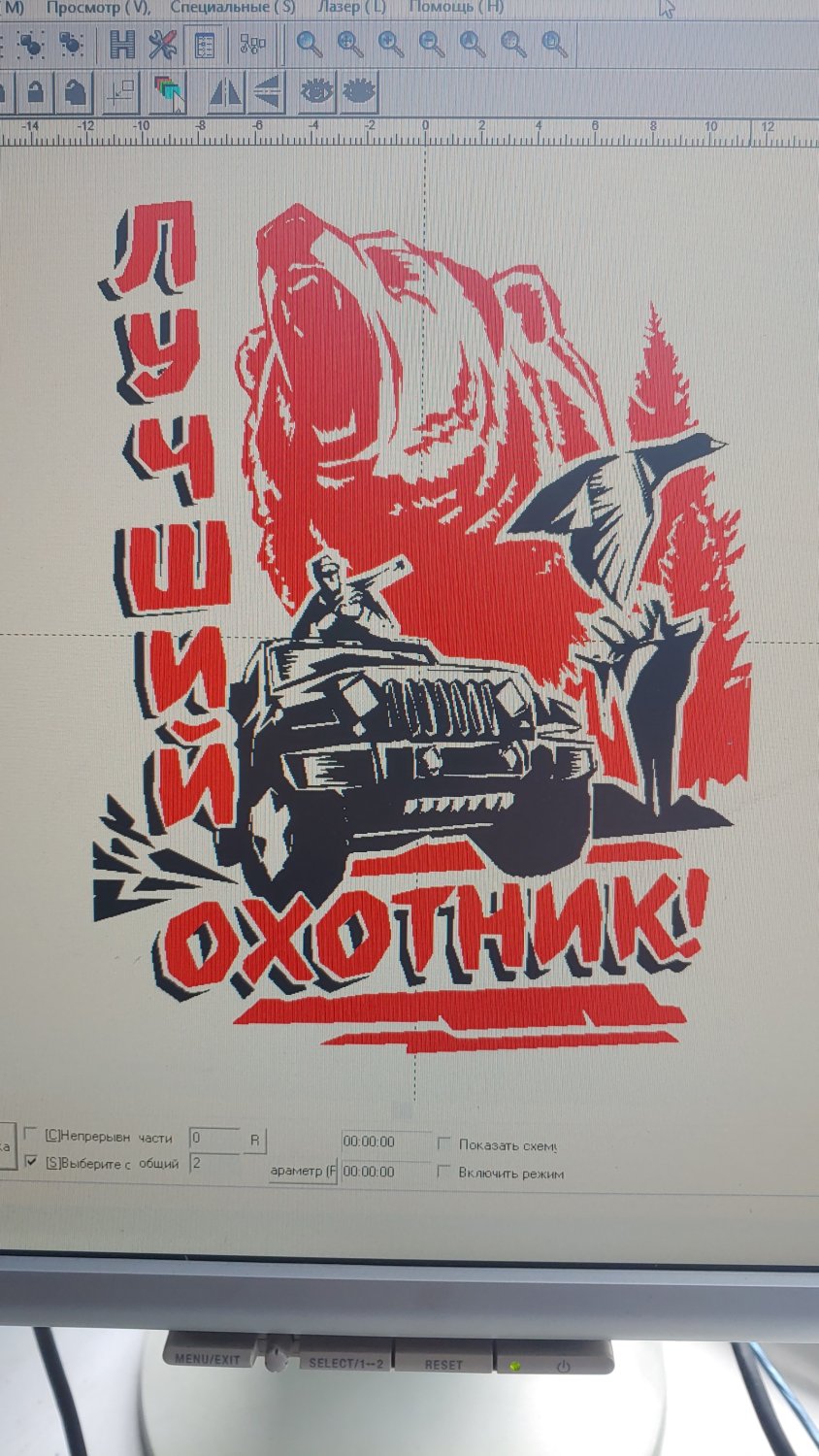

С переходами можно бороться с помощью способа заливки. Задайте прерывистую заливку, и переходов не будет. Следы переходов удаляет несколько раз повторенный режим чистки.
