Нужна помощь Вставляю вектора - упрощаются.

[dualheads]

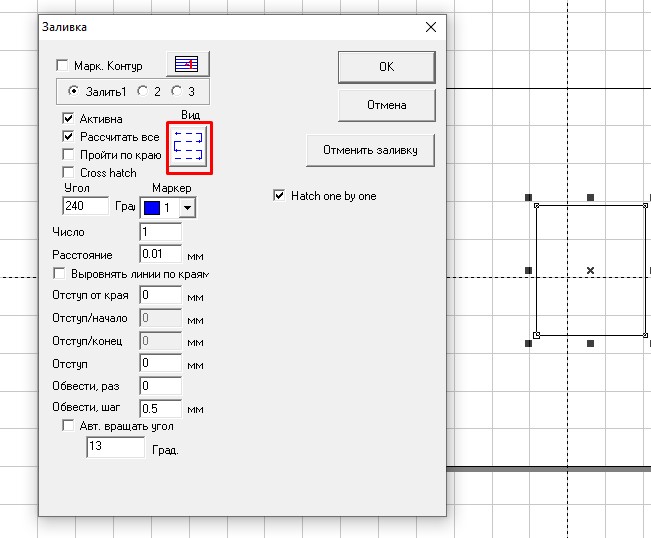

С переходами можно бороться с помощью способа заливки. Задайте прерывистую заливку, и переходов не будет. Следы переходов удаляет несколько раз повторенный режим чистки.
Посмотреть вложение 13237

о. спасибо.
а режим чистки - подскажите параметры? от чего плясать? Высокая скорость, низкая мощность? или как? 30ватт



[BiFoot]

Мощность поменьше, частота и скорость большие. Подбирать надо, чтобы нагар снимало, а металл почти не трогало. Слабая искра, почти никакая.



[RuSS56]

Какие то глупости говорите. Окружность в векторе определяется координатами центра и радиусом. А восьмиугольник четырьмя отрезками прямой, для пары каждого нужно указать координаты точек начала и конца. Это для растра с какого момента уменьшения окружность превращается в многоугольник, в векторе окружность всегда будет окружностью.

Я так и думал, в общем-то. Но надеялся, что есть более прямой путь.

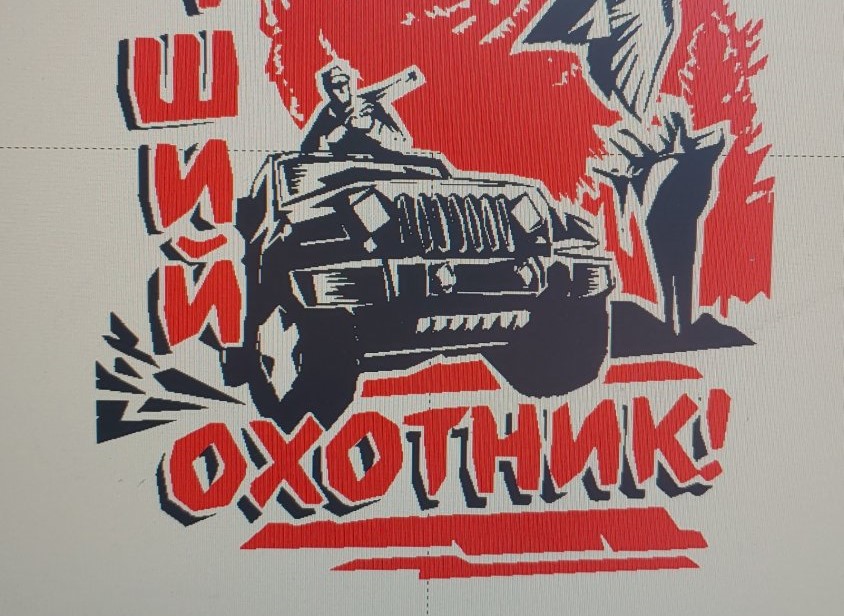

Вот попробовал сохранить в plt. Внутри файла 2 объекта. Вставил в Езкад и там можно разгруппировать тоже в 2 объекта. Но. Тут как раз видно, как покорежило изначальные вектора.

Ну вот, значит я оказался прав и нисколько не глуп. Все дело в экспорте. И, как я и писал, круг превратился в 4, 6, 8-угольник. И векторный рисунок значительно упростился. Каким и было мое первое предположение. Непонятно почему ТС выбрал формат .plt? Я много лет работаю с .dxf и никогда не было никаких проблем.



[dualheads]

Ну вот, значит я оказался прав и нисколько не глуп. Все дело в экспорте. И, как я и писал, круг превратился в 4, 6, 8-угольник. И векторный рисунок значительно упростился. Каким и было мое первое предположение. Непонятно почему ТС выбрал формат .plt? Я много лет работаю с .dxf и никогда не было никаких проблем.

почему-то у меня .dxf вставляются и после разгруппировываются в программе не просто на кучу векторов, а на кучу +отделные обводки как вектора. А .plt норм. только тут он упростился так, наверное потому, что маленькие объекты были. Приходится сейчас увеличивать в 10 раз - вставлять и уменьшать в 10 раз. тогда норм.



[Wic_]

PLT вообще худший формат для экспорта, он даже кривые не может экспортировать, преобразует все в прямые линии. Почему вы так за него держитесь?



[RuSS56]

почему-то у меня .dxf вставляются и после разгруппировываются в программе не просто на кучу векторов, а на кучу +отделные обводки как вектора. А .plt норм. только тут он упростился так, наверное потому, что маленькие объекты были.

А зачем разгруппировывать? Я вам описывал алгоритм экспорта. У вас должны получится единые объекты разбитые по цветам. И ничего не нужно разгруппировывать.



[RuSS56]

Приходится сейчас увеличивать в 10 раз - вставлять и уменьшать в 10 раз. тогда норм.

Это прямо какой-то изврат...



[dualheads]

Это прямо какой-то изврат...

За то не нужно создавать несколько файлов, каждый из которых соответствует цвету. Но я не спорю. Буду пробовать так и так. Не с проста ведь все с .dxf работают...



[hexus16]

За то не нужно создавать несколько файлов, каждый из которых соответствует цвету. Но я не спорю. Буду пробовать так и так. Не с проста ведь все с .dxf работают...

Не все. LB + люстра, прекрасно работает с цветами.
