Добрый день! Люди добрые, помогите обессилевшему.
Есть маркиратор M-Triangel MG-OneS, плата управления DBK21B, гальваносканатор (судя по печатной плате) Zbtk.
Так вот, при включении зеркала сканатора позиционируются в крайнем положении, и больше не шевелятся.
Если отправить на печать что-либо, лазер включается и жжет в одну точку.
Проверил все блоки питания - все ОК.

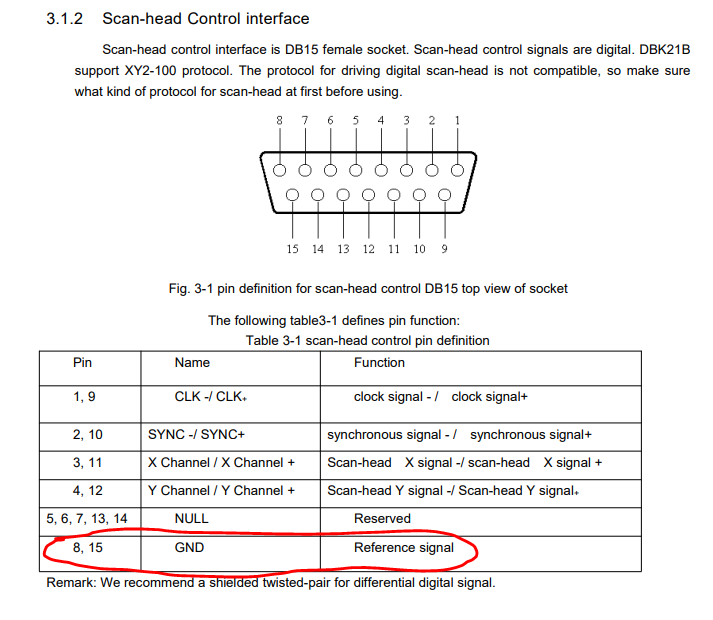

При проверке проводов нашел одну странность: На плате управления, на разъёме подключения сканатора есть цифровая земля:
Но на ответной части кабеля эти пины не прозваниваются. Ответная часть это уже разъем DB25.
И т.к. на сканаторе, все микросхемы затерты, понять что и куда идет не могу.
Вопрос в следующем: Может у кого есть схема, распиновка подключения сканатора, просто везде нахожу что 25 пиновый это аналоговое управление, но не вяжется с моим случаем. Может этой земли там и не должно быть? Но тогда это очень странно, т.к. на разъеме сканатора присутствует только ноль от блока питания +-15 В.
Буду очень благодарен за помощь!
