Нужна помощь Перестал работать гальваносканатор

[Rodger-1]

Добрый день! Люди добрые, помогите обессилевшему.
Есть маркиратор M-Triangel MG-OneS, плата управления DBK21B, гальваносканатор (судя по печатной плате) Zbtk.
Так вот, при включении зеркала сканатора позиционируются в крайнем положении, и больше не шевелятся.
Если отправить на печать что-либо, лазер включается и жжет в одну точку.
Проверил все блоки питания - все ОК.
При проверке проводов нашел одну странность: На плате управления, на разъёме подключения сканатора есть цифровая земля:

Но на ответной части кабеля эти пины не прозваниваются. Ответная часть это уже разъем DB25.
И т.к. на сканаторе, все микросхемы затерты, понять что и куда идет не могу.
Вопрос в следующем: Может у кого есть схема, распиновка подключения сканатора, просто везде нахожу что 25 пиновый это аналоговое управление, но не вяжется с моим случаем. Может этой земли там и не должно быть? Но тогда это очень странно, т.к. на разъеме сканатора присутствует только ноль от блока питания +-15 В.
Буду очень благодарен за помощь!



[Rodger-1]

Распиновку нашел. Нет там земли сигнальной. Может у кого-нибудь будут идеи что могло случиться?



[BiFoot]

Не идет инициализация, точнее, начинается и останавливается в самом начале. Предположу, что проблема либо в плате сканатора, либо в датчиках отклонения зеркал, если такие есть и если там не задано по таймеру, скорее всего по таймеру и есть. Логическая земля тут никак не связана, она только на передачу задания влияет, тогда инициализация проходила полностью, луч в центре поля был бы. Блик питания тоже не должен быть виноват. А вот прошивка платы сканатора может быть и испорчена. Тут надо специалистам смотреть.



[Rodger-1]

Не идет инициализация, точнее, начинается и останавливается в самом начале. Предположу, что проблема либо в плате сканатора, либо в датчиках отклонения зеркал, если такие есть и если там не задано по таймеру, скорее всего по таймеру и есть. Логическая земля тут никак не связана, она только на передачу задания влияет, тогда инициализация проходила полностью, луч в центре поля был бы. Блик питания тоже не должен быть виноват. А вот прошивка платы сканатора может быть и испорчена. Тут надо специалистам смотреть.

Спасибо за развернутый ответ! Будем искать специалистов...



[Rodger-1]

Не идет инициализация, точнее, начинается и останавливается в самом начале. Предположу, что проблема либо в плате сканатора, либо в датчиках отклонения зеркал, если такие есть и если там не задано по таймеру, скорее всего по таймеру и есть. Логическая земля тут никак не связана, она только на передачу задания влияет, тогда инициализация проходила полностью, луч в центре поля был бы. Блик питания тоже не должен быть виноват. А вот прошивка платы сканатора может быть и испорчена. Тут надо специалистам смотреть.

Есть новая вводная: При включении гальваносканатора, зеркала становятся по центру как и должно. Но при включении лазера зеркала смещаются. Может есть идеи при таком поведении?



[Rodger-1]

Видео работы сканатора



[BiFoot]

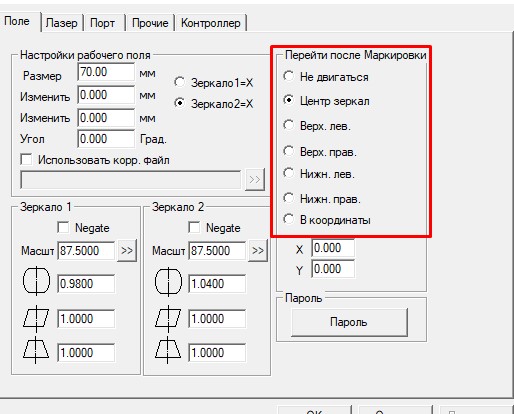

Идей нет. Лазер вообще никак не должен влиять на сканатор. Там даже линии разведены на разные разъемы. Подозрение смещается на управляющую плату. Наводки? Не приходит в голову как одно на другое завязано. Может и ерунда какая то. В программе посмотрите настройки F3 где должен быть луч при останове:

Может в этом дело. Но, при чем тут включение лазера тогда? Не должно влиять. Если только у вас включение лазера и управляющей платы не на одной кнопке висят. У меня управляющая и сканатор на одной кнопке, лазер отдельно.



[Rodger-1]

Идей нет. Лазер вообще никак не должен влиять на сканатор. Там даже линии разведены на разные разъемы. Подозрение смещается на управляющую плату. Наводки? Не приходит в голову как одно на другое завязано. Может и ерунда какая то. В программе посмотрите настройки F3 где должен быть луч при останове:

Посмотреть вложение 13287
Может в этом дело. Но, при чем тут включение лазера тогда? Не должно влиять. Если только у вас включение лазера и управляющей платы не на одной кнопке висят. У меня управляющая и сканатор на одной кнопке, лазер отдельно.

Добрый день! Положение луча при остановке никак не влияет на поведение. Пробовали все положения, все одинаково.
По поводу питания, лазер и все блоки питания (кроме питания сканатора) на одной кнопке, сканатор отдельно.



[Rodger-1]

Переделал питание, управляющая плата запитывается вместе со сканатором. Теперь зеркала поворачиваются сразу. Тогда наверно делаем вывод, что проблема в управляющей плате.
На одном из форумов один автор вскользь говорил, что он перепрошил управляющую плату и у него все заработало, но как и чем шил не говорил. Я искал подобного рода информацию, но к сожалению не нашел. Может натолкнете на какой ресурс, где можно почерпнуть информации как и чем прошить можно.



[BiFoot]

Похоже на управляющую плату. Прошивкой не занимался, тут ничем помочь не могу. Да и прошивку надо искать именно под ту модель, что у вас, иначе не исключены приколы вплоть до кирпича.



[Rodger-1]

Понял. Будем разбираться. Спасибо огромное за помощь!



[Ermek74]

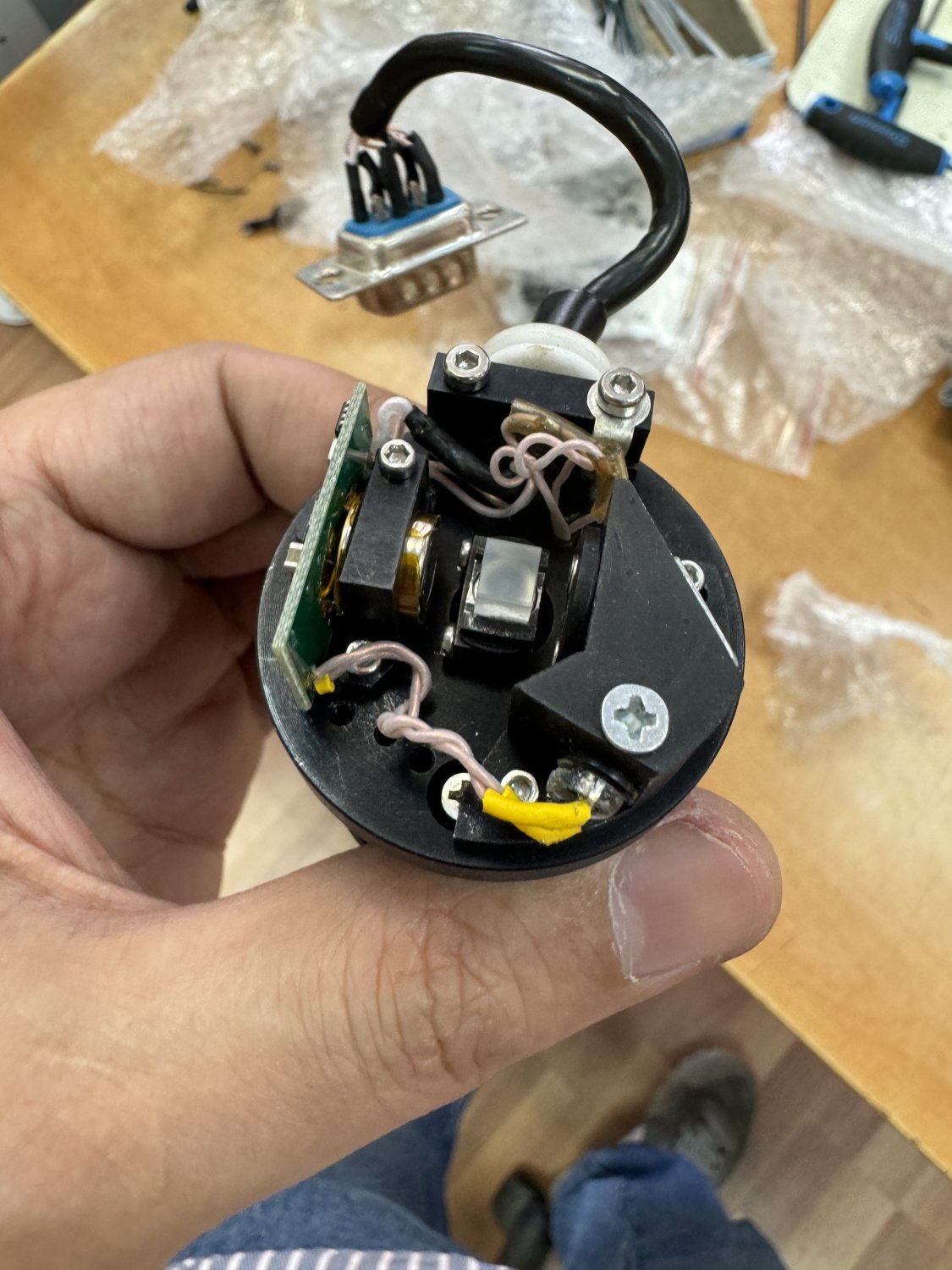

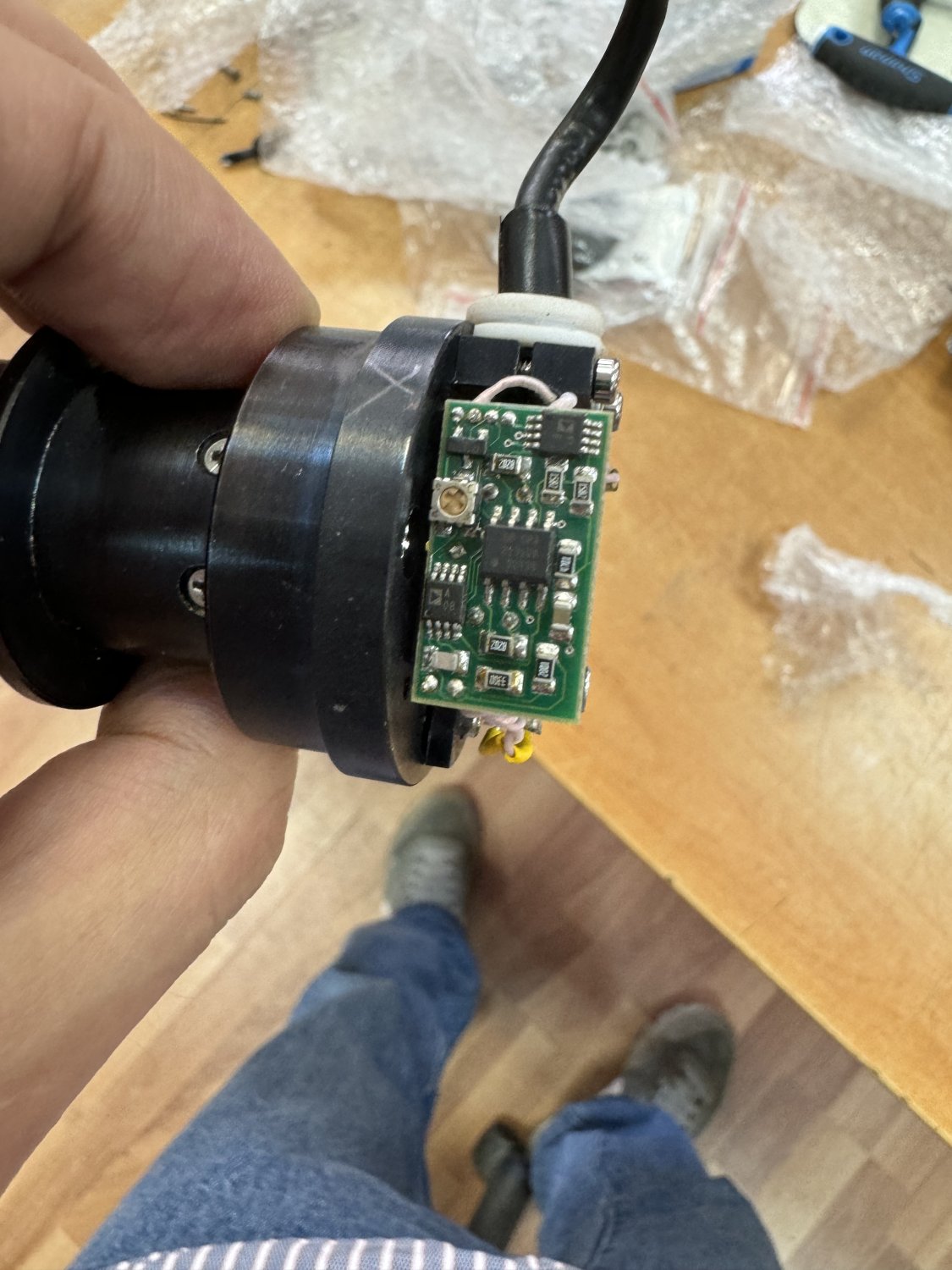

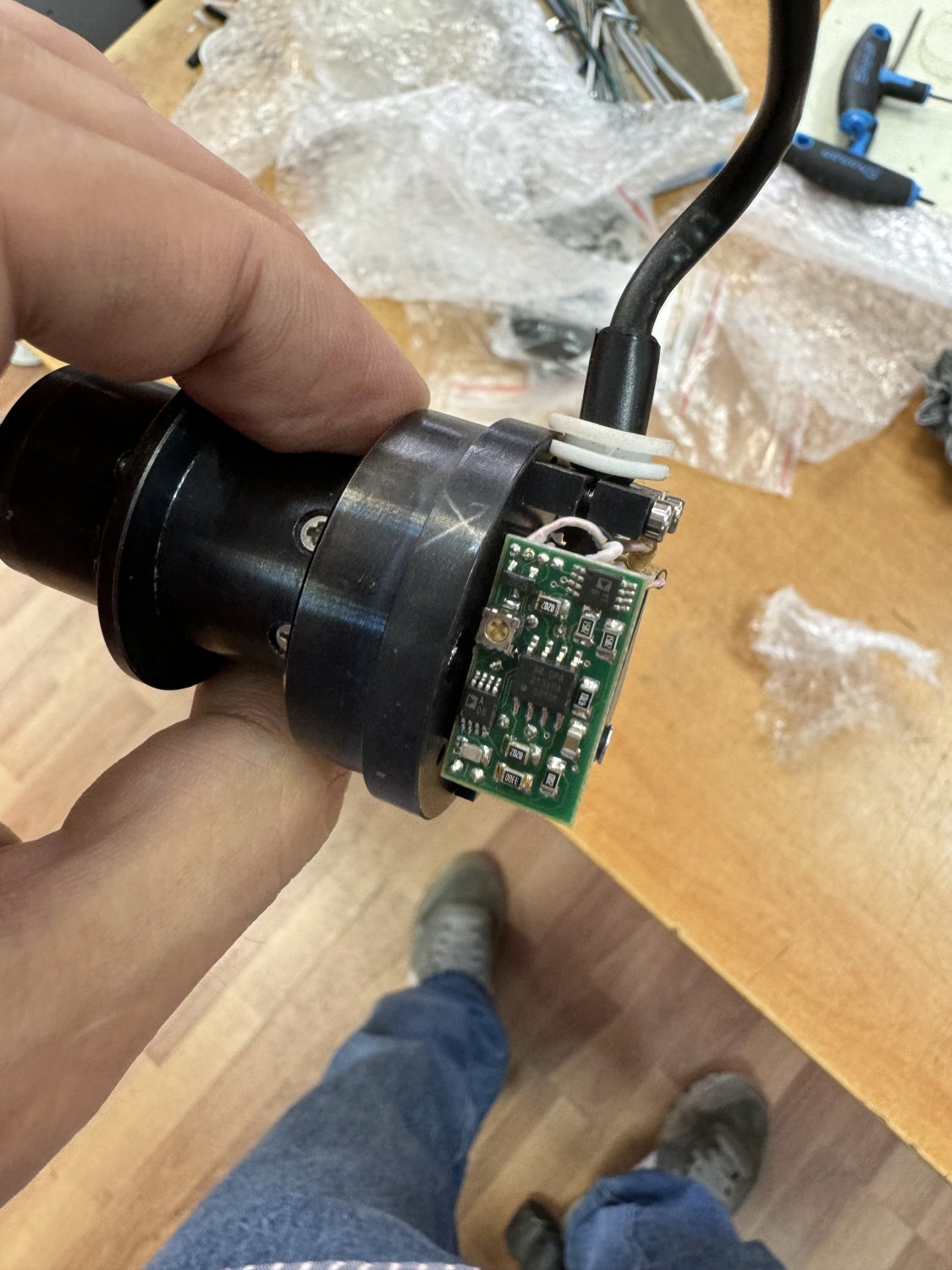

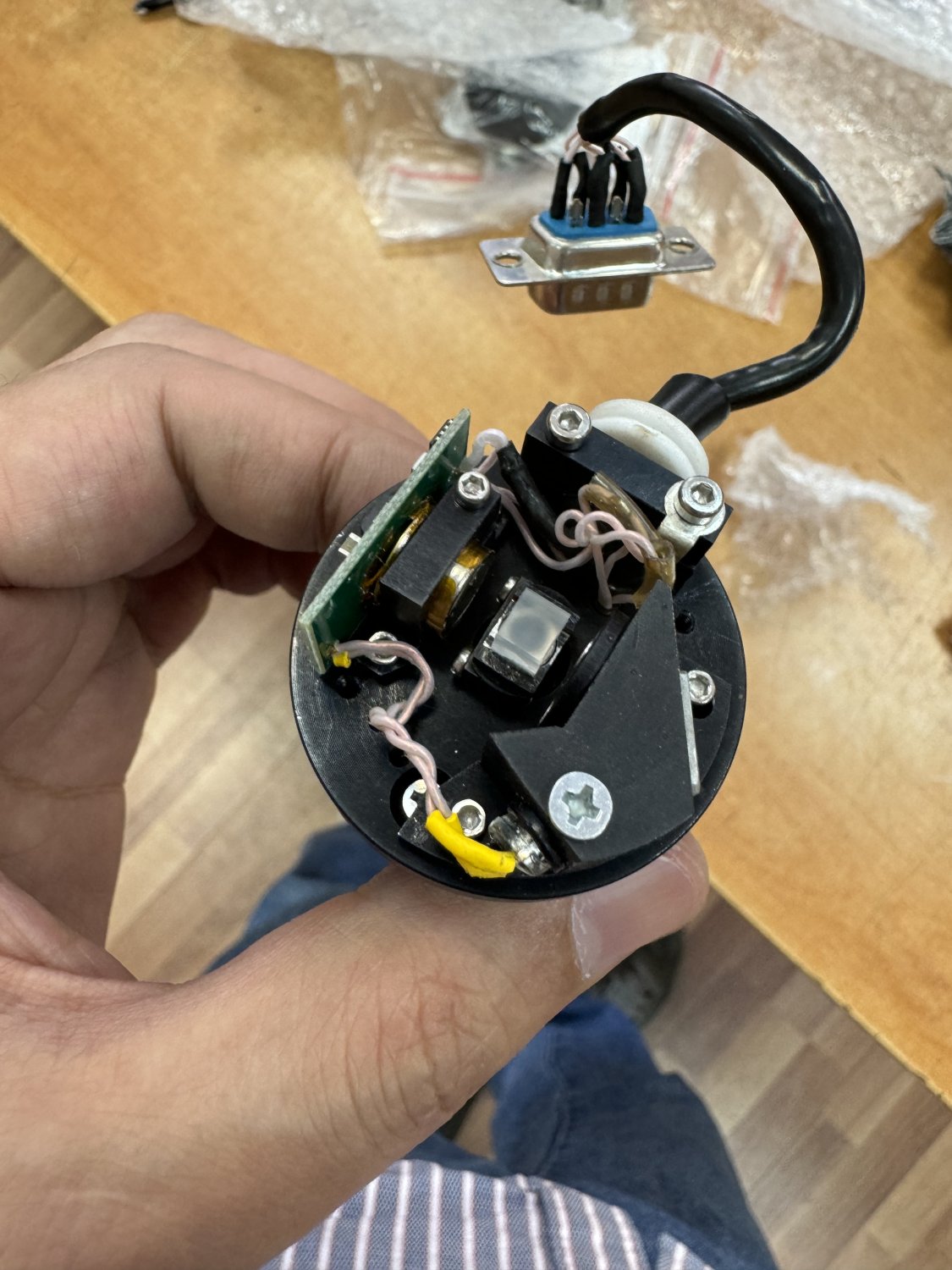

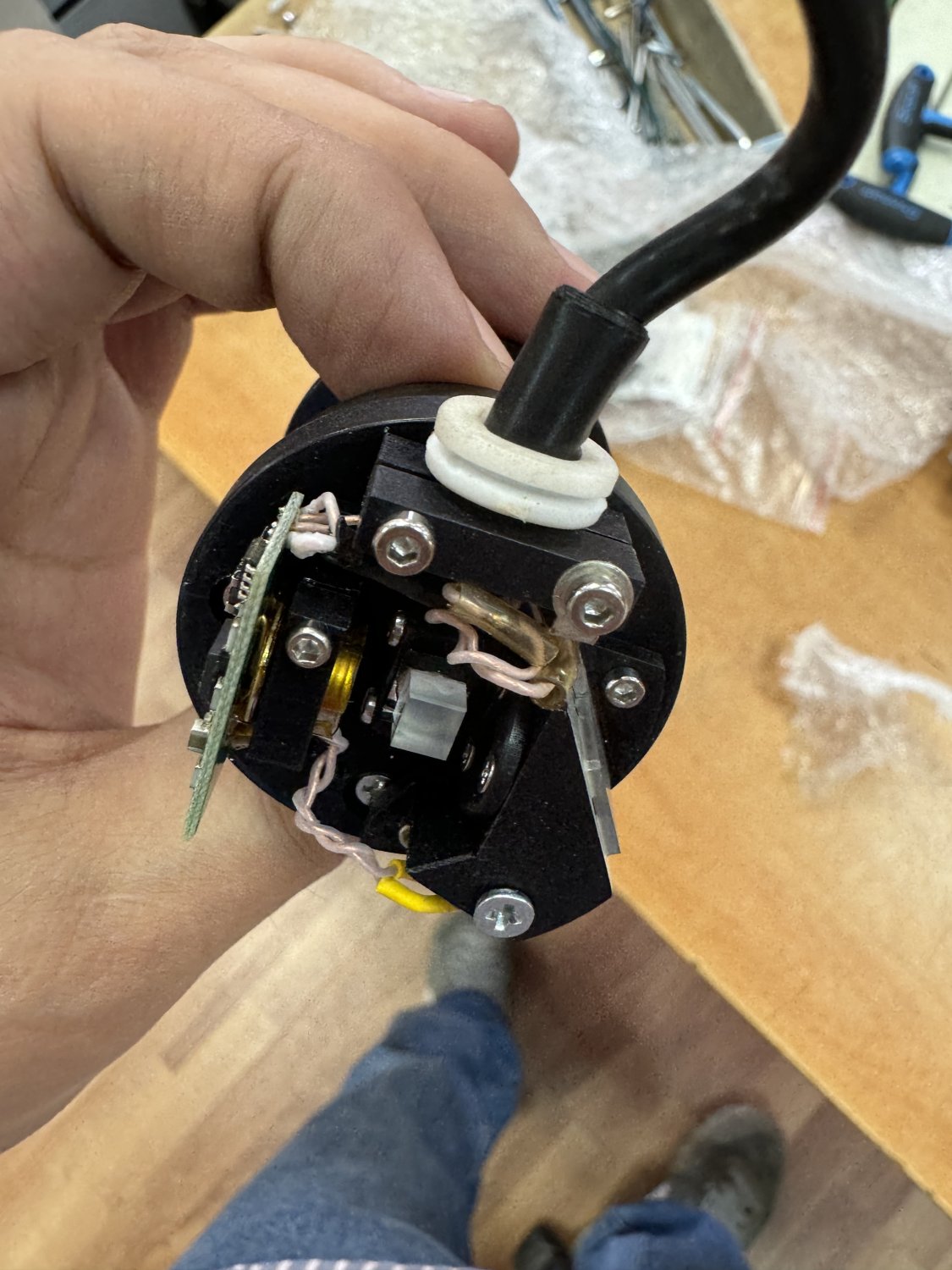

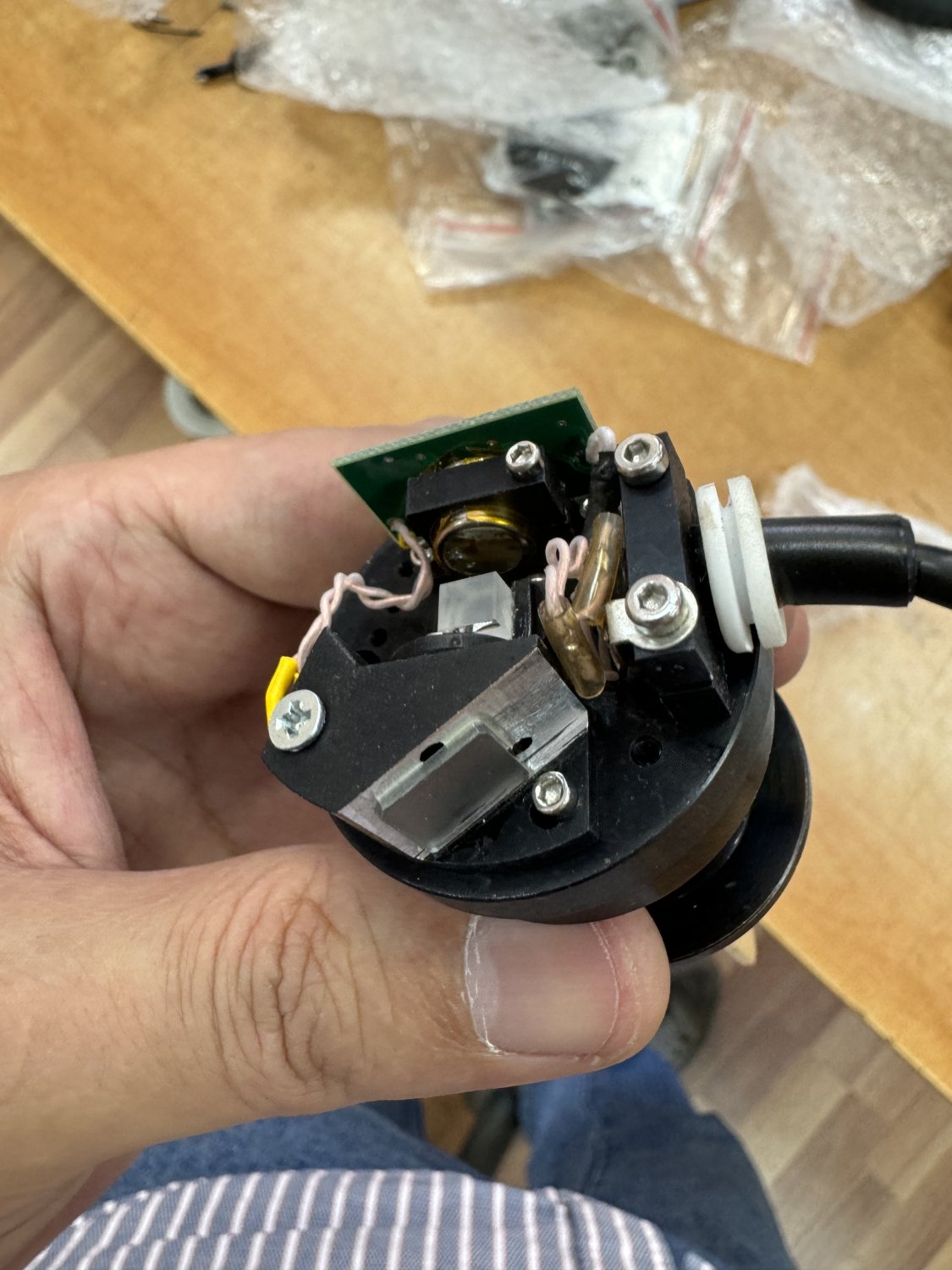

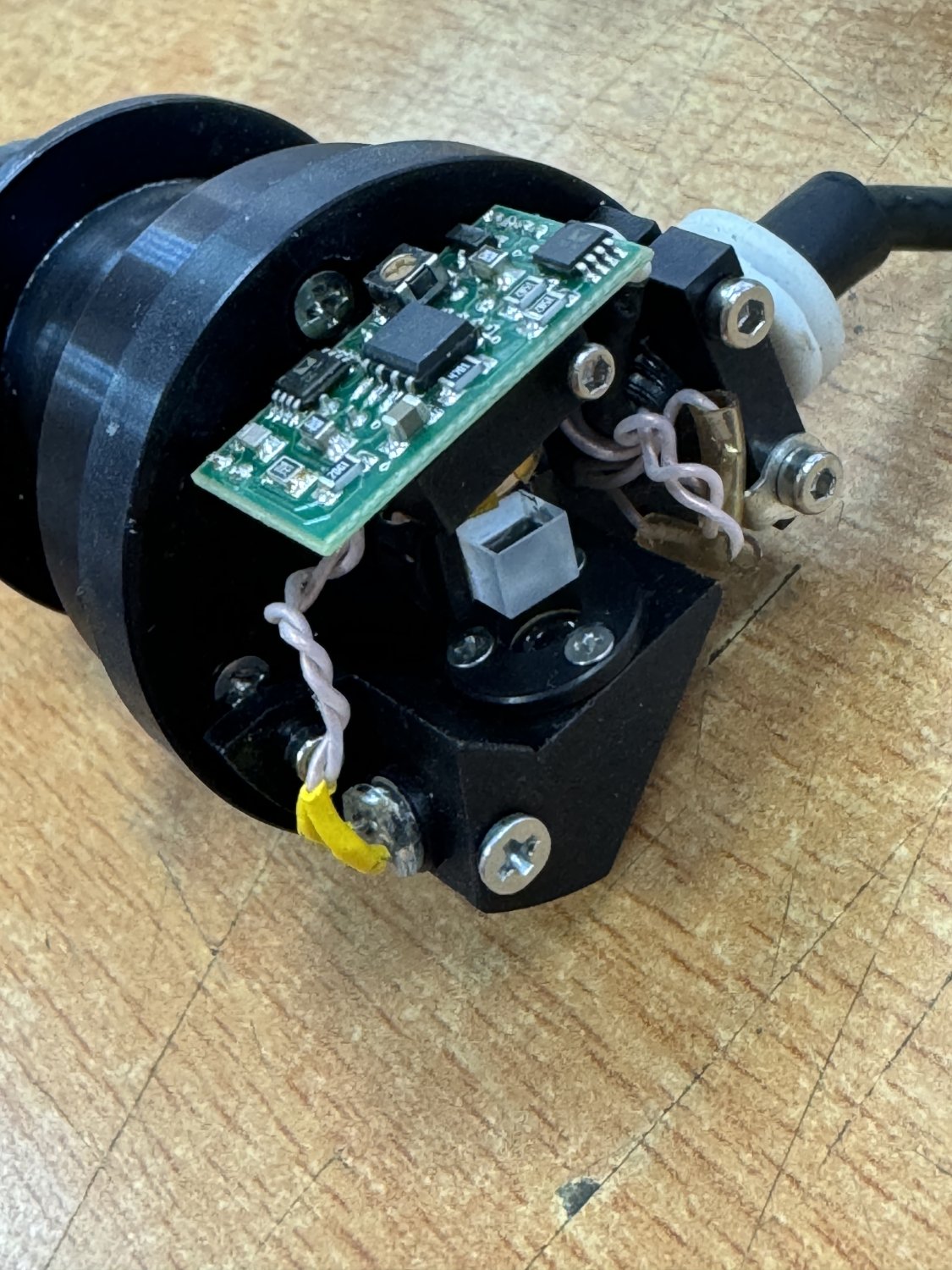

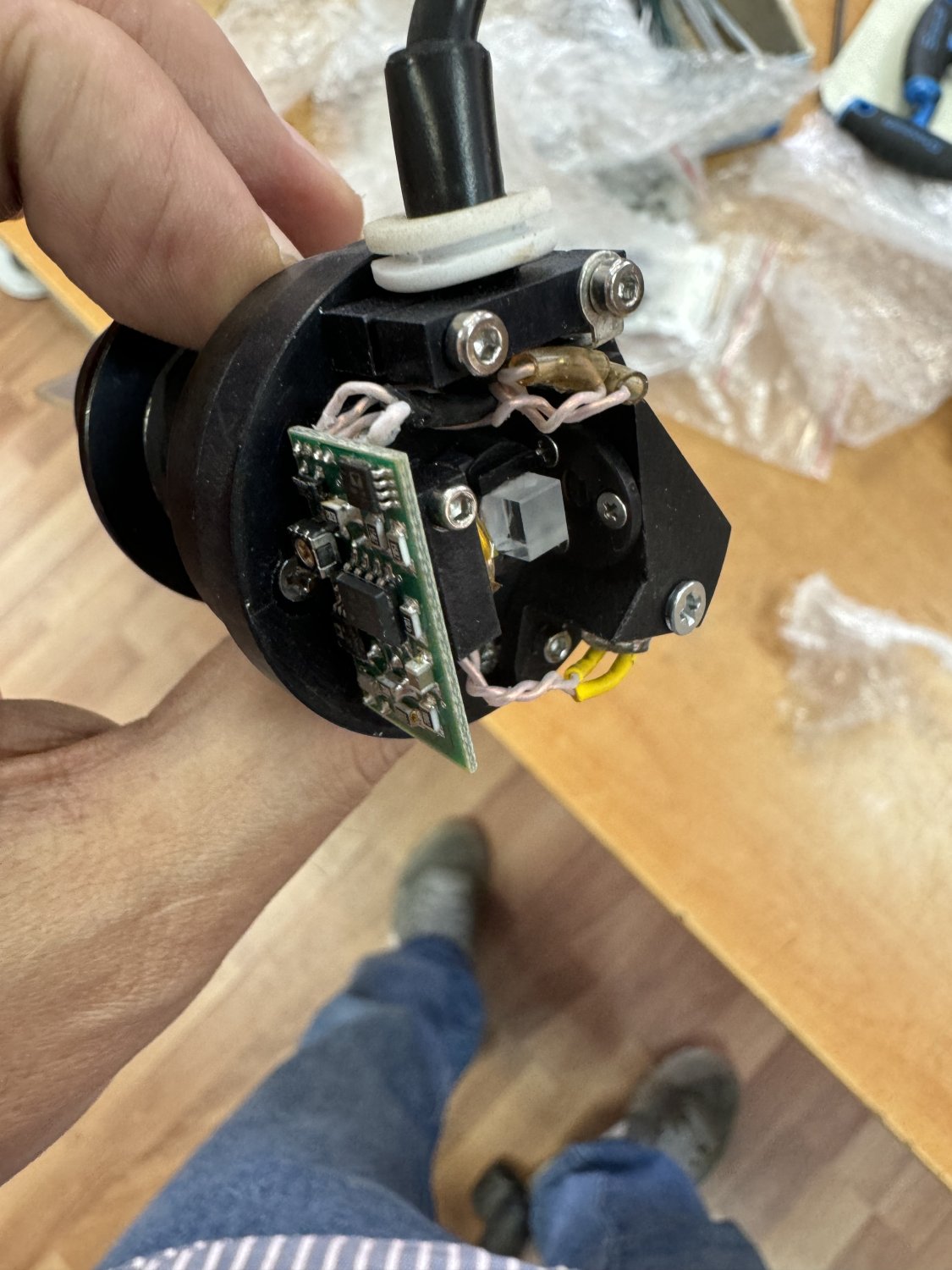

Здравствуйте! Недавно, у меня тоже был горький опыт со сканголовкой от Атеко, LScan M3. Из-за отсутствия заземления, был пробит привод гальваносканатора LScanM3 Y.
Сам попытался починить но ничего не вышло. Обратился в Лебяжеву Александру Николаевичу из Атеко ТМ. (Кому надо вот адрес: Москва, Большая Семеновская, 42, С7.) Спасибо большое ребятам, особенно Никите, профи своего дела). Сделали все при мне. В интернете не нашел ничего про эти приводы. Скину сюда медиа, может кому будет полезно.
