Странный баг при глубокой гравировке. (сетка)

[Сайгон]

Мир в дом.
Возникла проблема с гравировкой, в один день.

Jpt mopa m7 100w.
Ezcad 2.14.10

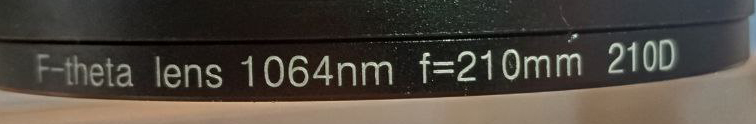

Линза

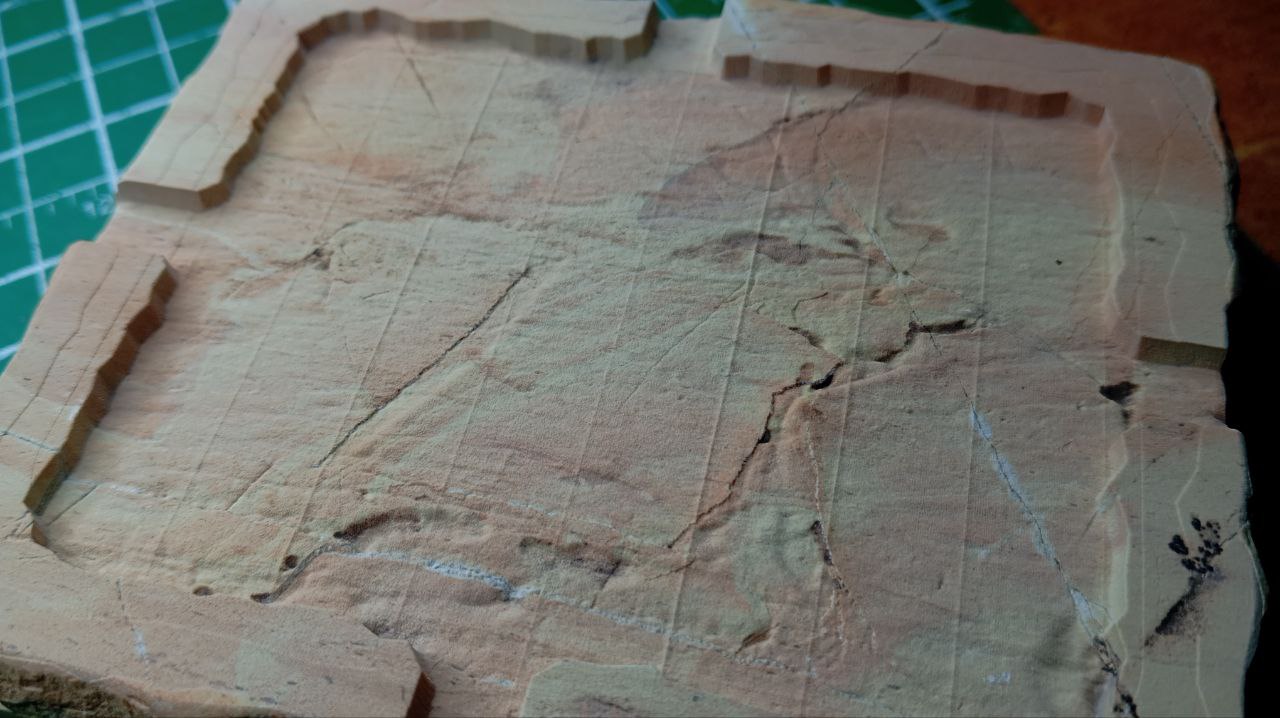

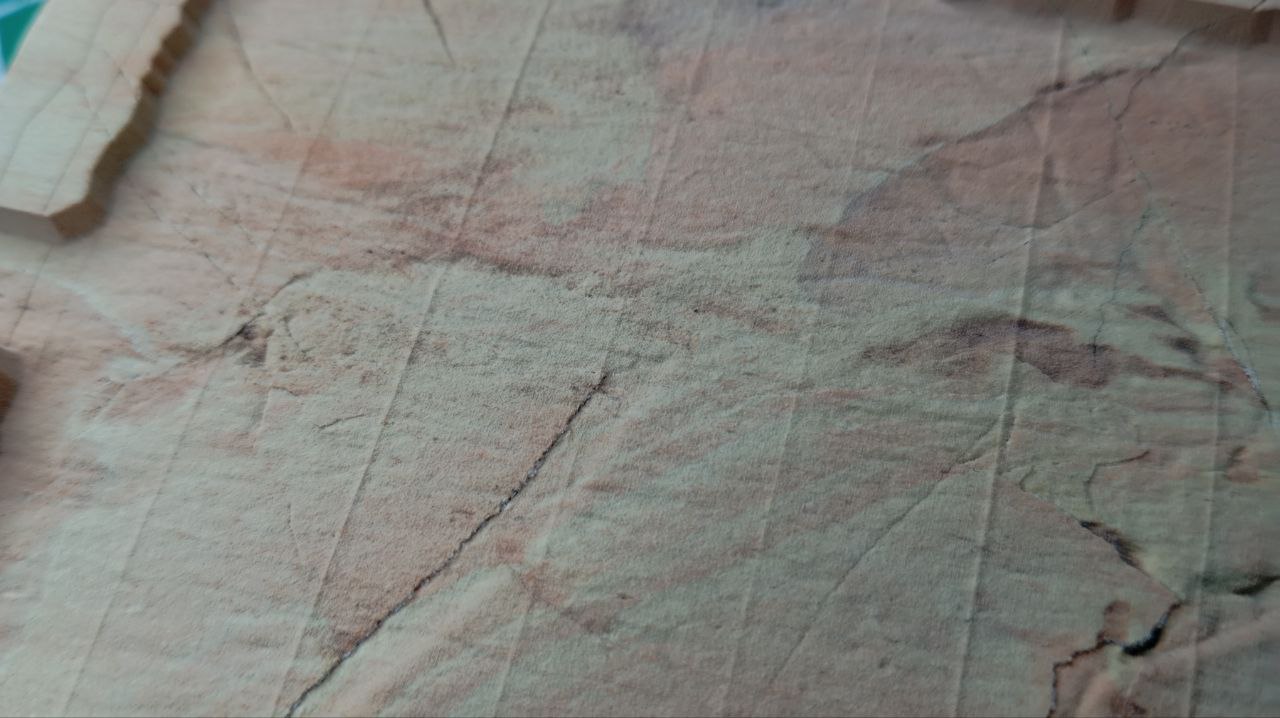

При глубокой гравировке на мраморизованном известняке появляется сетка, выпуклая, фото прилагаю.
Шаг сетки 11.7 мм.

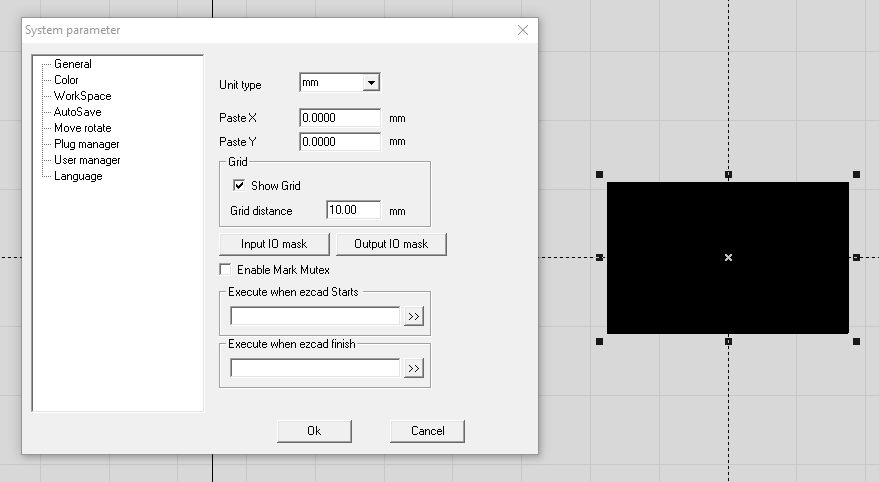

Очень напоминает сетку рабочей зоны, но у неё шаг - 10мм.
Размер гравируемой области не влияет на размер вылезающей сетки.

Если разворачиваю вектор под углом, сетка всё равно прорисовывается ровно, угол не меняется.



На зуме все в порядке, чисто.

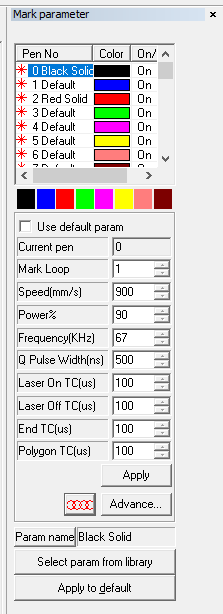

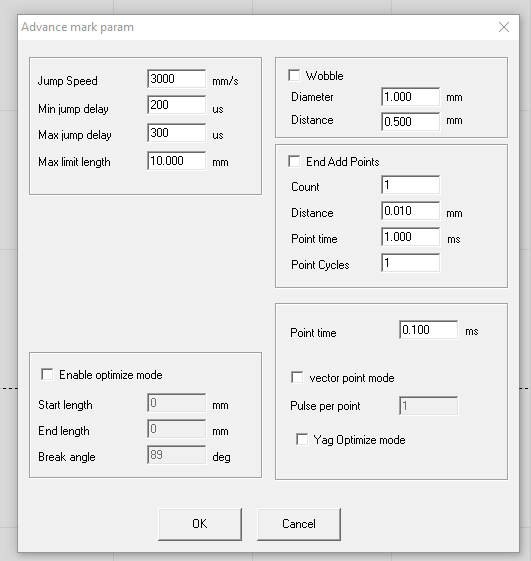

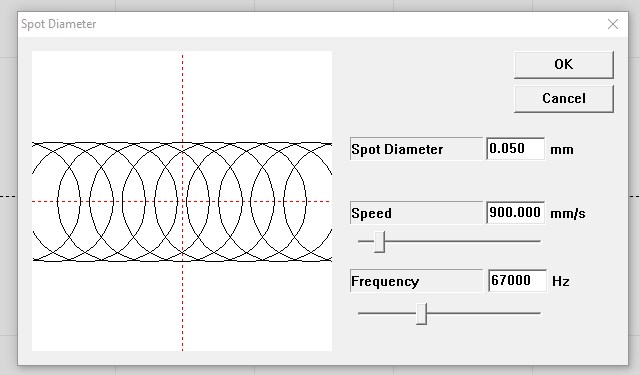

Настройки слоя стандартные, уже два года на таких работаю.

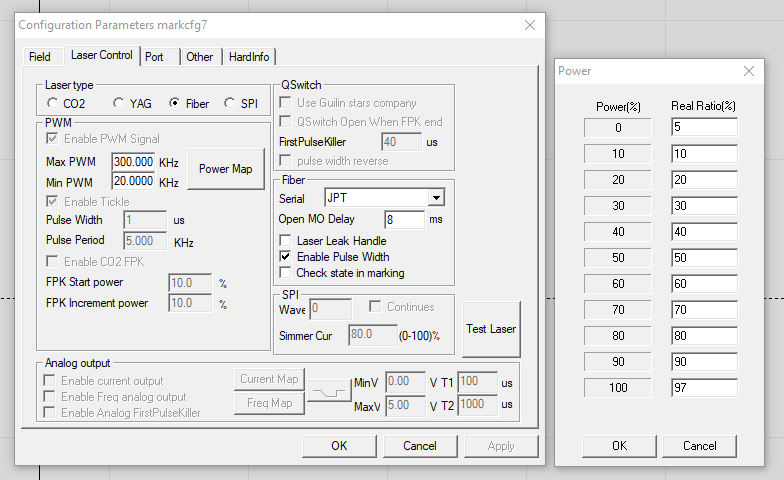

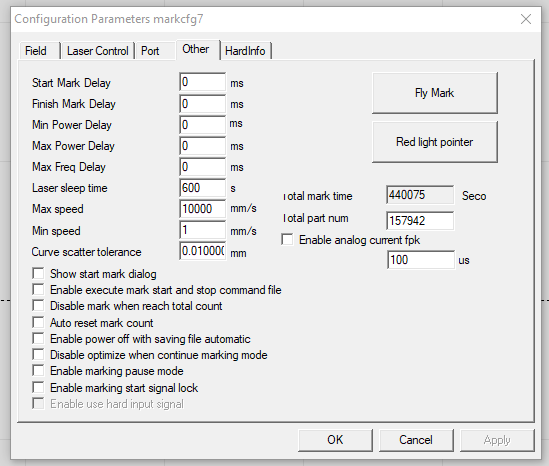

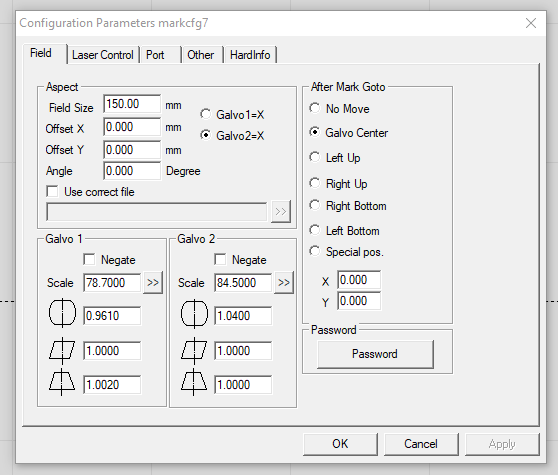

Системные настройки.

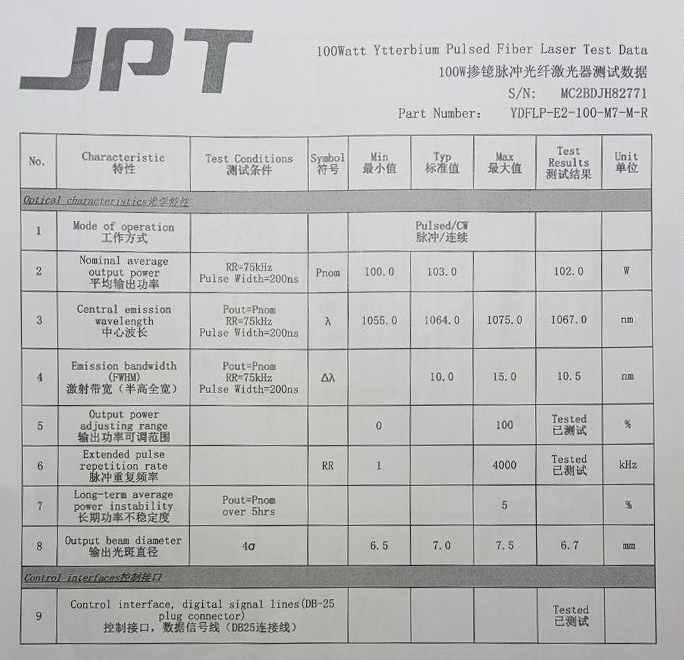

Доки с агропрома.


Второй день ломаем мозг китайцам. Тупят пока.
Благодарю за внимание и понимание)



[Wic_]

Предположу что дело в материале. Возможно клееный. Еще вариант - возможно это из-за того, что не поставлен автоповорот гравировки, поставьте 33 градуса.



[Wic_]

Хотя против первой гипотезы говорит то, что текстура единая, против второй - то, что сетка не меняет направление. Но в любом случае попробуйте гравировать другой материал с теми же настройками (хотя бы кирпич).



[Сайгон]

Этот мраморизованный известняк только из карьера прибыл, о клее и речи быть не может. Автоповорот не помогает, это первое, что было проверено.



[Wic_]

Все же если не удастся воспроизвести баг на аналогичном материале, это не программная ошибка.



[BiFoot]

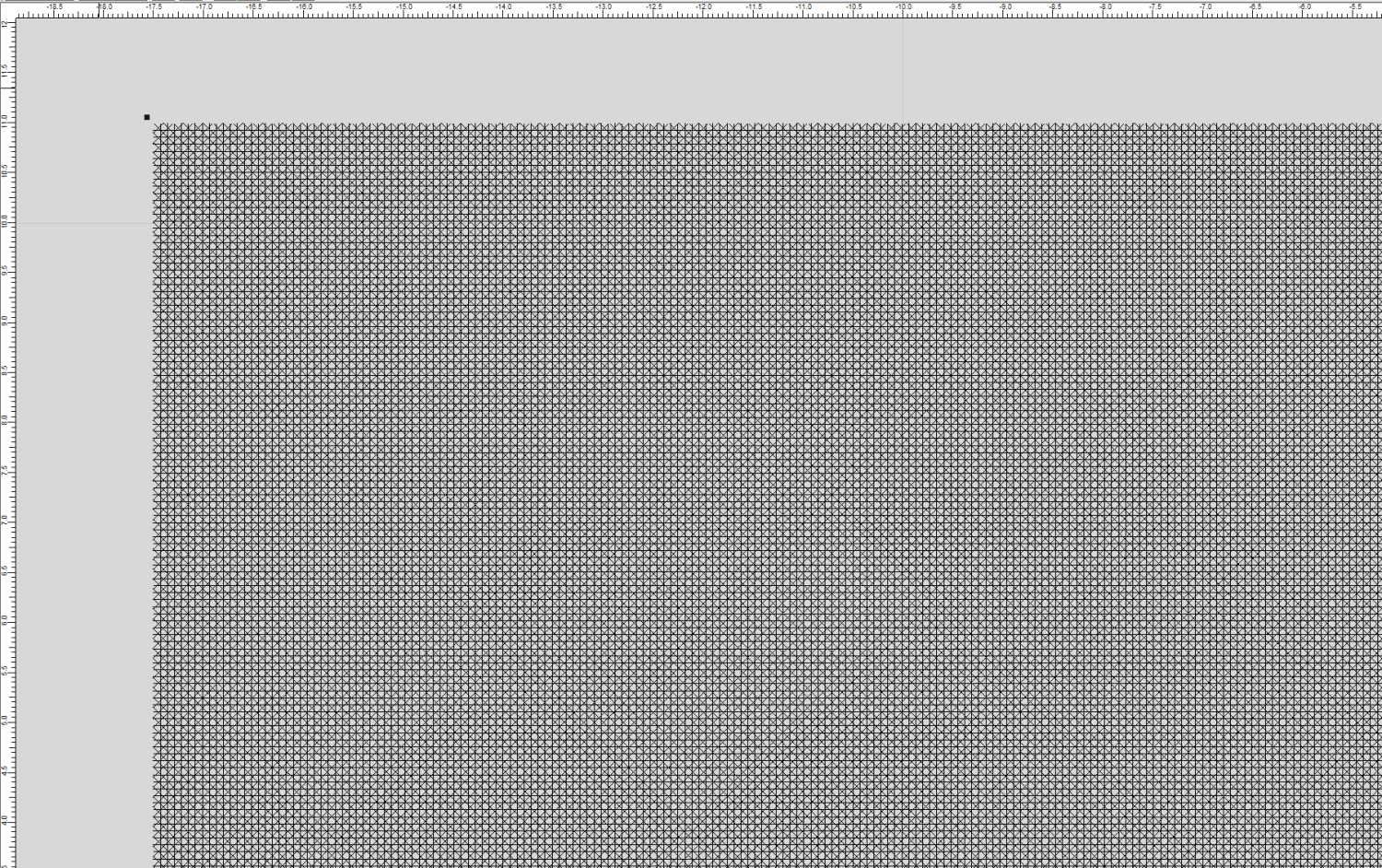

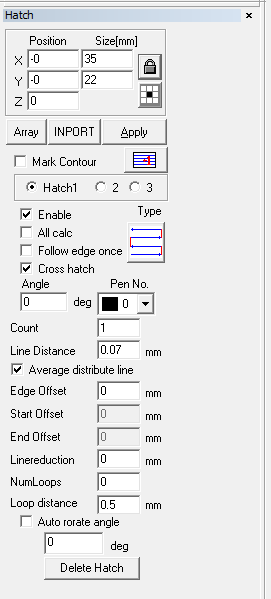

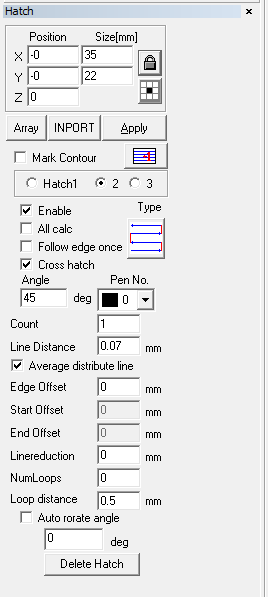

Есть у меня подозрение на эффект муара. В качестве подтверждения Cross hatch, угол заливки основной 0°, следовательно, второй 90°, что соответствует артефакту. Если в настройках слоя поменять угол, то и угол артефакта должен поменяться. А вы, судя по всему, гравировку повернули в программе, и зачем то угол заливки повернули тоже, вот артефакт и не поменял угол. Судя по глубине, эффект возникает не сразу и накапливается постепенно за многократными повторениями в одном месте. На муар должны влиять частота и скорость. Попробуйте поменять эти параметры.



[Сайгон]

Да, эффект накопительный.
