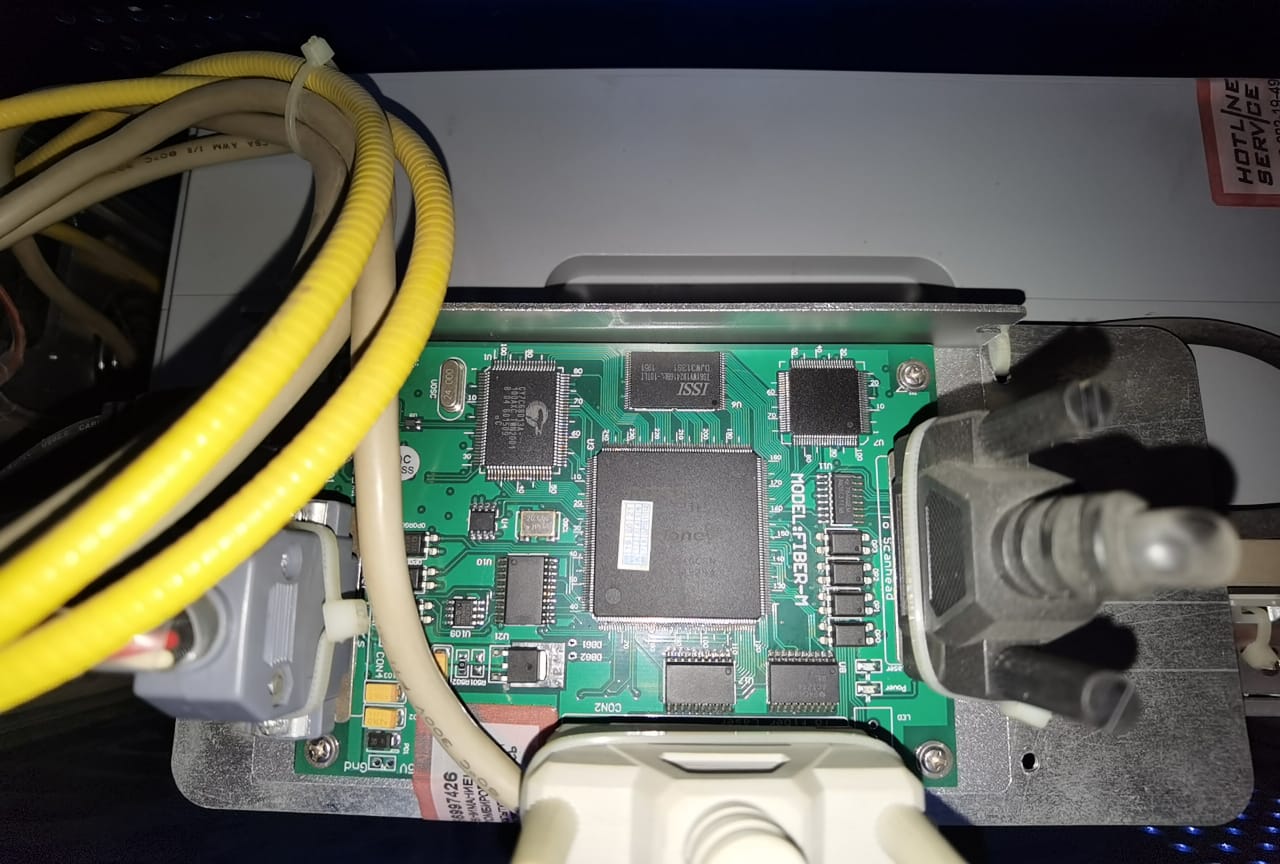

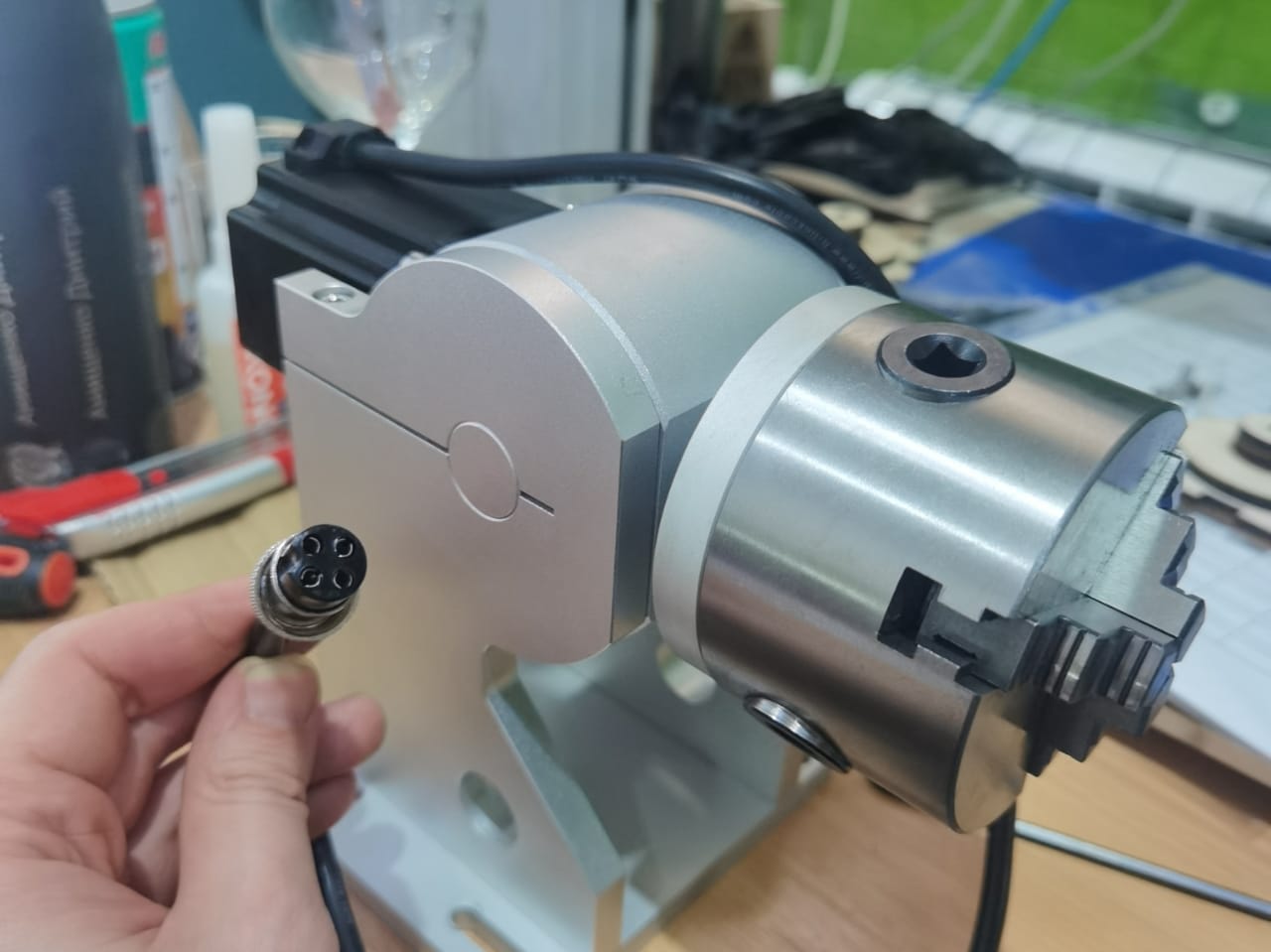

Нужен совет. В наличии маркер с платой (как определяет Ezcad) IPG Fiber 2010 3.0.2. Купил поворотную ось, и стал вопрос как ее подключить (и стоить ли вообще пробовать). Информации по этому контроллеру не нашел. Может кто-то уже пробовал ее подключать к этому контроллеру? Просто стоит вопрос стоит ли менять контроллер.
Нужна помощь Подключение поворотного устройства
- Автор темы NIck569
- Дата начала
BiFoot
Активный участник
Подключается через драйвер поворотного устройства. И только в случае, если управляющая плата поддерживает поворотную ось аппаратно.

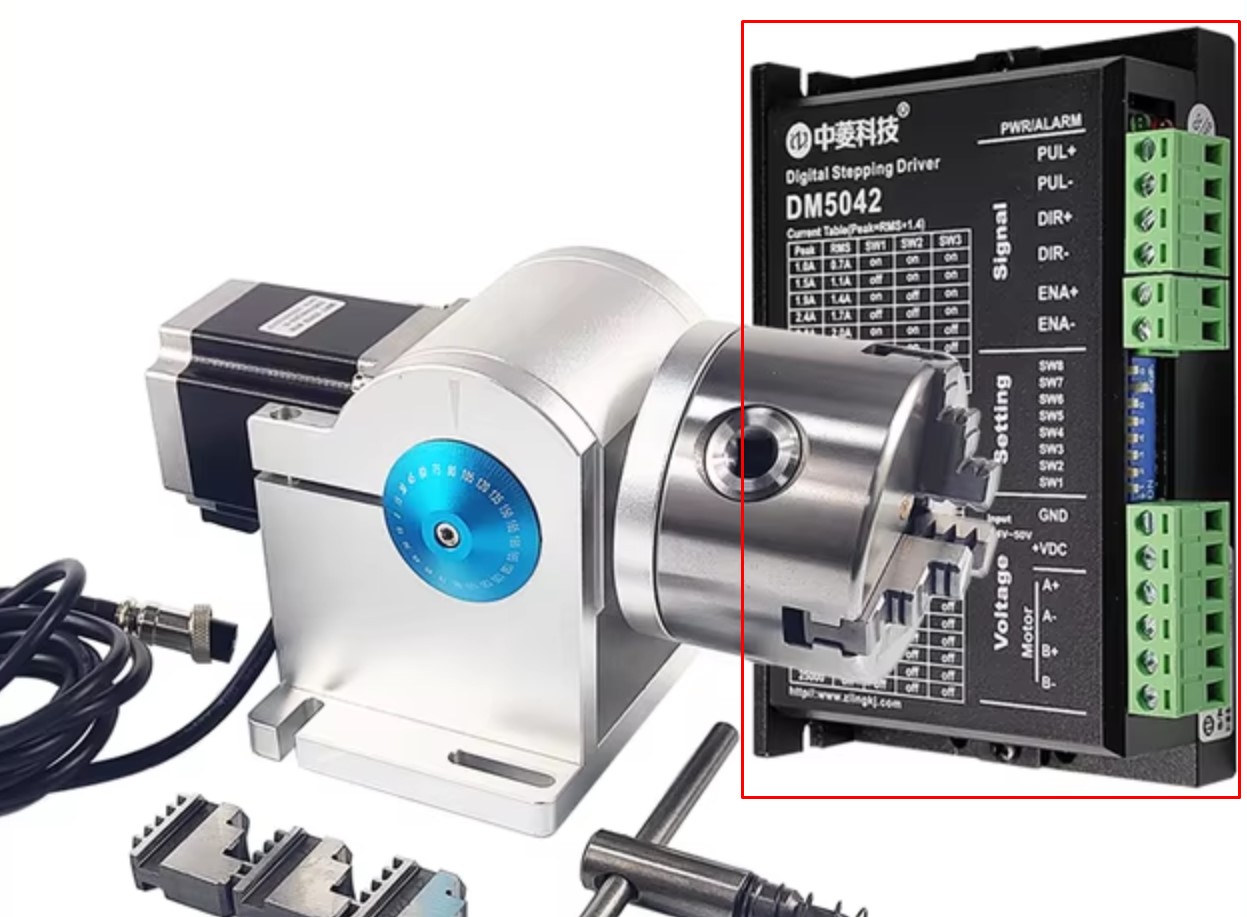

Эта коробочка по сигналам управления с платы управления формирует силовые сигналы фаз управления двигателями. Плюс блок питания для двигателей. Поддерживает ли ваша управляющая плата поворотную ось, сказать трудно. Если нет, то подключить не получится без замены платы. При этом платы которые поддерживают внешне не отличаются по разъемам от плат не поддерживающих. Первое, что вам надо выяснить, это поддерживает ли ваша управляющая плата эту опцию. И уж потом докупать недостающее.
www.youtube.com
www.youtube.com
Как то так.
Эта коробочка по сигналам управления с платы управления формирует силовые сигналы фаз управления двигателями. Плюс блок питания для двигателей. Поддерживает ли ваша управляющая плата поворотную ось, сказать трудно. Если нет, то подключить не получится без замены платы. При этом платы которые поддерживают внешне не отличаются по разъемам от плат не поддерживающих. Первое, что вам надо выяснить, это поддерживает ли ваша управляющая плата эту опцию. И уж потом докупать недостающее.
Fiber laser marking machine for install rotary
Email: coco@julonglaser.comWhatsapp&Mobile:+86-18865220018
www.youtube.com

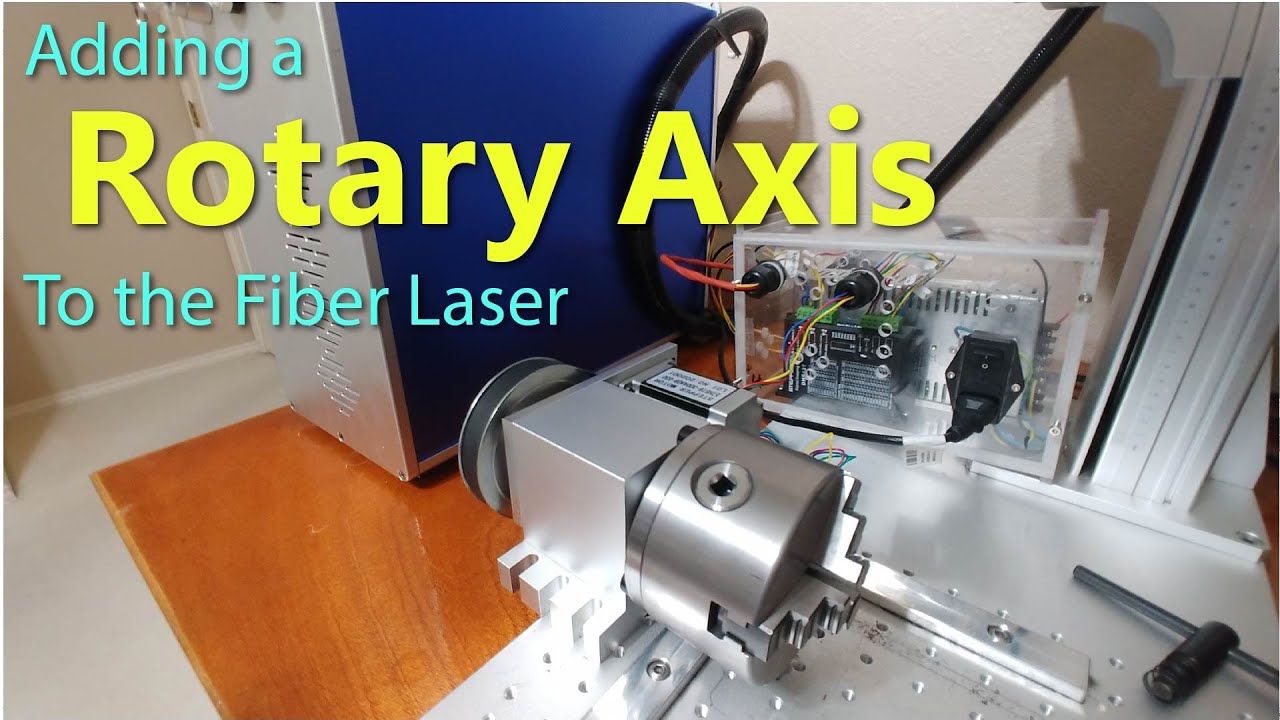

Adding a Rotary Axis to a Fiber Laser for use with EzCad2
Here's my experience adding a rotary to the fiber laser for use with EzCad2. I ran into one issue where the wiring wasn't what I expected and had to make a ...
www.youtube.com
Как то так.
BiFoot
Активный участник
https://aliexpress.ru/item/1005004702011431.html - здесь похожая на вашу плату. На серую очень похожа. Поддерживает или нет ось, ничего не сказано. У вас на разъеме поворотки штекер с проводами. Может эти провода к драйверу ведут. Глядишь, блок питания еще найдется.

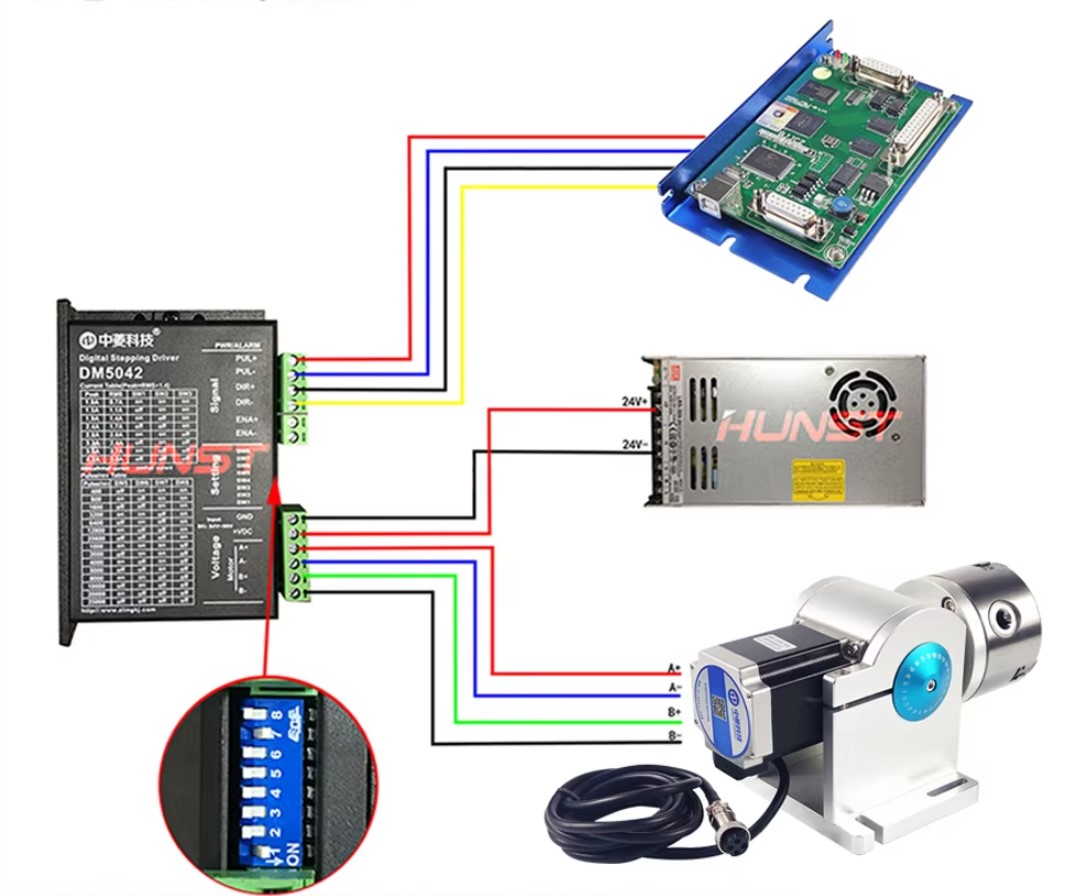

Спасибо! А есть подробная схема подключения драйвера к контроллеру?Подключается через драйвер поворотного устройства. И только в случае, если управляющая плата поддерживает поворотную ось аппаратно.
Посмотреть вложение 13540 Посмотреть вложение 13541
Эта коробочка по сигналам управления с платы управления формирует силовые сигналы фаз управления двигателями. Плюс блок питания для двигателей. Поддерживает ли ваша управляющая плата поворотную ось, сказать трудно. Если нет, то подключить не получится без замены платы. При этом платы которые поддерживают внешне не отличаются по разъемам от плат не поддерживающих. Первое, что вам надо выяснить, это поддерживает ли ваша управляющая плата эту опцию. И уж потом докупать недостающее.
Fiber laser marking machine for install rotary
Email: coco@julonglaser.comWhatsapp&Mobile:+86-18865220018
Adding a Rotary Axis to a Fiber Laser for use with EzCad2
Here's my experience adding a rotary to the fiber laser for use with EzCad2. I ran into one issue where the wiring wasn't what I expected and had to make a ...
Как то так.
BiFoot
Активный участник
В видео достаточно по поводу подключения. Можно найти и схемы. Тут важнее с платой управления разобраться, есть в ней поддержка или нет. Что у вас на разъеме осей какие то провода болтаются, внушает осторожный оптимизм.
