Нужна помощь Нужна помощь по лазерному маркеру. Маркировка на алюминие

[easad]

Добрый день.

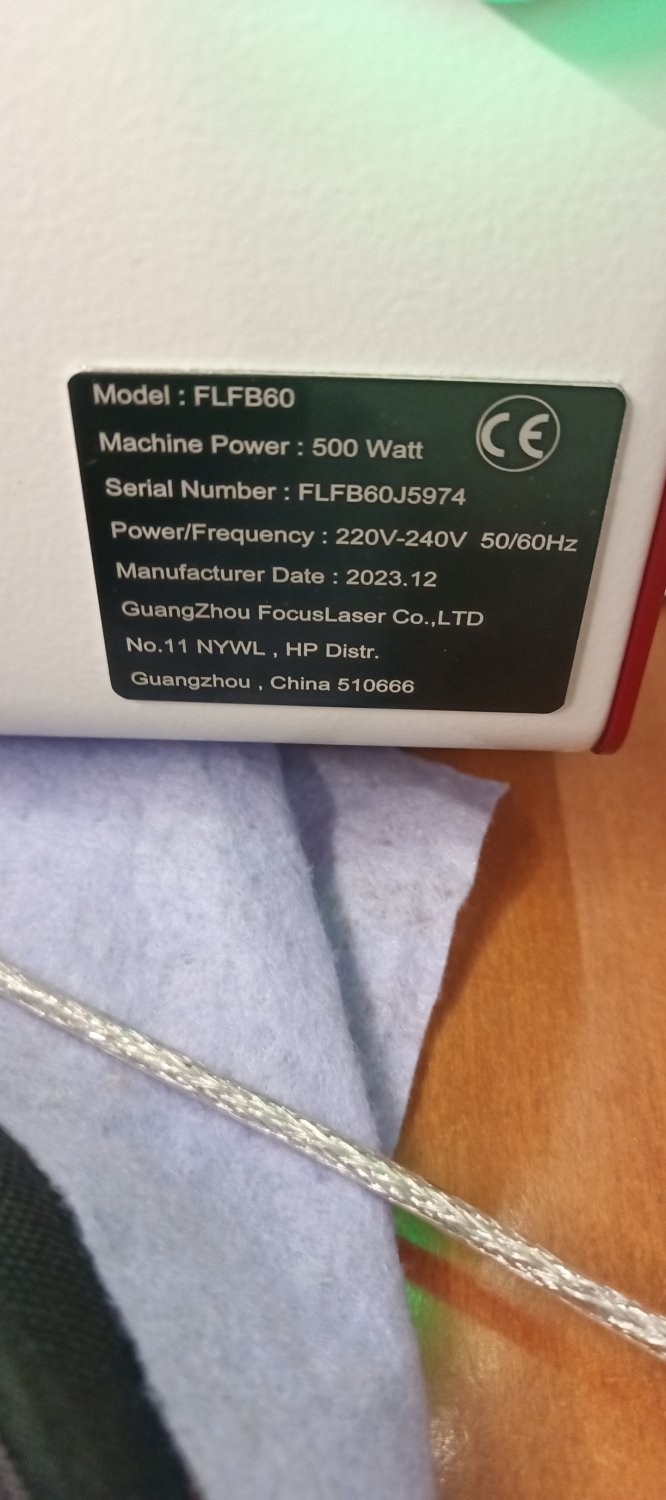

Имеется лазерный маркер FLFB60 волоконного типа. На фото табличка станка.

Не могу подобрать параметры мощности, скорости и частоты для четкой черной маркировки по АЛЮМИНИЮ.

Материал - алюминиевый лист толщиной 0,5 мм.

Если у кого есть опыт работы на подобных станках - подскажите. Спасибо.



[BiFoot]

Home | Laser Everything

free and open laser resources

db.lasereverything.net

LIB_Fiber_20221002.zip

vk.com



[easad]

Home | Laser Everything

free and open laser resources

db.lasereverything.net

LIB_Fiber_20221002.zip

vk.com

Спасибо. Какая мощность моего станка? Я сомневаюсь что 500



[RuSS56]

Спасибо. Какая мощность моего станка? Я сомневаюсь что 500

500 это мощность потребления. А вот мощность источника излучения нужно искать по характеристикам.



[easad]

500 это мощность потребления. А вот мощность источника излучения нужно искать по характеристикам.

На сайте производителя моя модель отсутствует



[RuSS56]

На сайте производителя моя модель отсутствует

Могу предположить из названия, что мощность 60Вт. Но это не точно.



[BiFoot]

Raycus 60 Вт излучатель, если шильдику верить.

Raycus 60w Fiber Laser Q-Switched Pulse

Raycus 60QB Q-switched pulse fiber laser has high peak power, high single-pulse energy and optional spot diameter. Can be widely applied in the fields like marking, precision processing, graphic engraving of non-metal, gold, silver, copper and aluminum.

en.raycuslaser.com



[easad]

Raycus 60 Вт излучатель, если шильдику верить.
Посмотреть вложение 13554

Raycus 60w Fiber Laser Q-Switched Pulse

Raycus 60QB Q-switched pulse fiber laser has high peak power, high single-pulse energy and optional spot diameter. Can be widely applied in the fields like marking, precision processing, graphic engraving of non-metal, gold, silver, copper and aluminum.

en.raycuslaser.com

Спасибо)



[BiFoot]

На сайте производителя моя модель отсутствует

Немудрено. Для надежности посмотрите что на самом источнике написано. А заодно следите за частотой следования импульсов - для этого излучателя она 55-100кГц, эти границы надо забить в настройки, как и тип источника с другими параметрами. Если они до вас не вбиты. К тому же, Raycus не должны работать с мощностью меньше 10%. Это тоже надо помнить, особенность у Q- swich излучателей такая. И еще, категорически нельзя разъединять лазерный блок и соединяющий его со станиной оптический кабель. Ни в коем случае. Без специальных средств снова будет не соединить. А пока попробуйте освоиться с программой.



[easad]

Немудрено. Для надежности посмотрите что на самом источнике написано. А заодно следите за частотой следования импульсов - для этого излучателя она 55-100кГц, эти границы надо забить в настройки, как и тип источника с другими параметрами. Если они до вас не вбиты. К тому же, Raycus не должны работать с мощностью меньше 10%. Это тоже надо помнить, особенность у Q- swich излучателей такая. И еще, категорически нельзя разъединять лазерный блок и соединяющий его со станиной оптический кабель. Ни в коем случае. Без специальных средств снова будет не соединить. А пока попробуйте освоиться с программой.

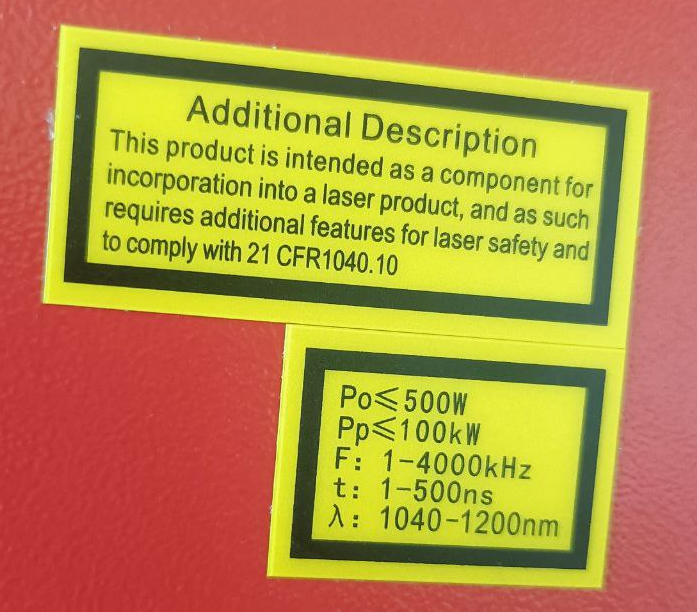

наклейка на источнике



[BiFoot]

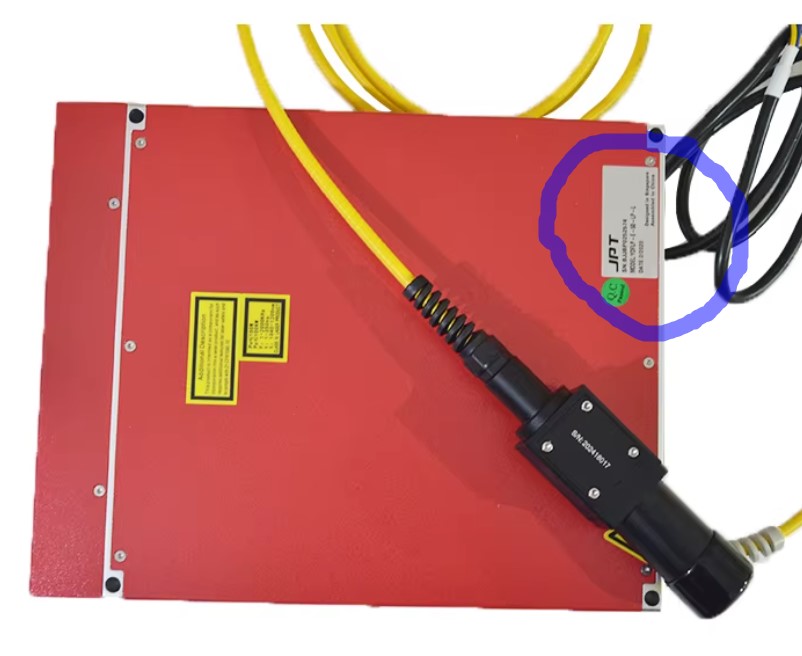

Так это JPT корпуса не Rycus. Что на нем написано, то ничего не значит, это они на все клеят. Там еще должен быть шильдик с номером возле проводов. Вот там указан тип источника и мощность. По идее это должен быть МОРА источник.



[BiFoot]

Черно-белый или бело-черный, кому как нравится. По мощности, 60Вт LP, вроде не делают, значит МОРА должен быть.



[easad]

Посмотреть вложение 13556
Черно-белый или бело-черный, кому как нравится. По мощности, 60Вт LP, вроде не делают, значит МОРА должен быть.

сегодня с работы уже ушел, завтра посмотрю, отпишусь



[easad]

Посмотреть вложение 13556
Черно-белый или бело-черный, кому как нравится. По мощности, 60Вт LP, вроде не делают, значит МОРА должен быть.

а вот и новый день.

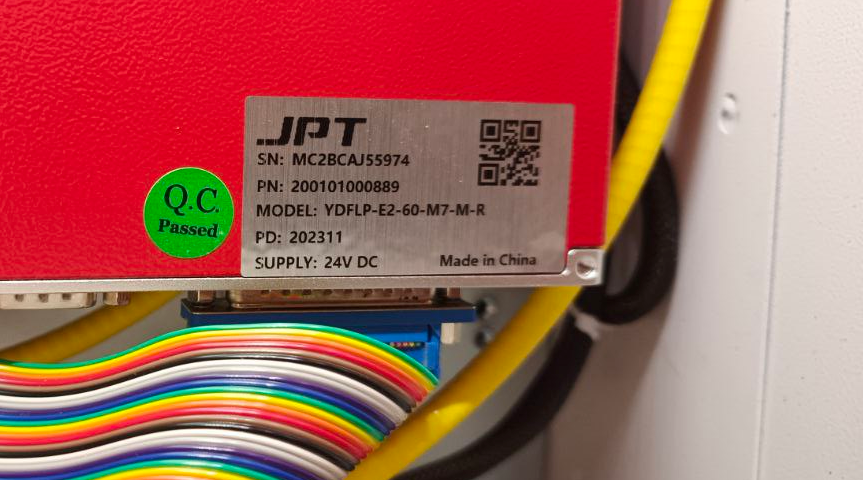

открыл корпус, наклейка на источнике



[easad]

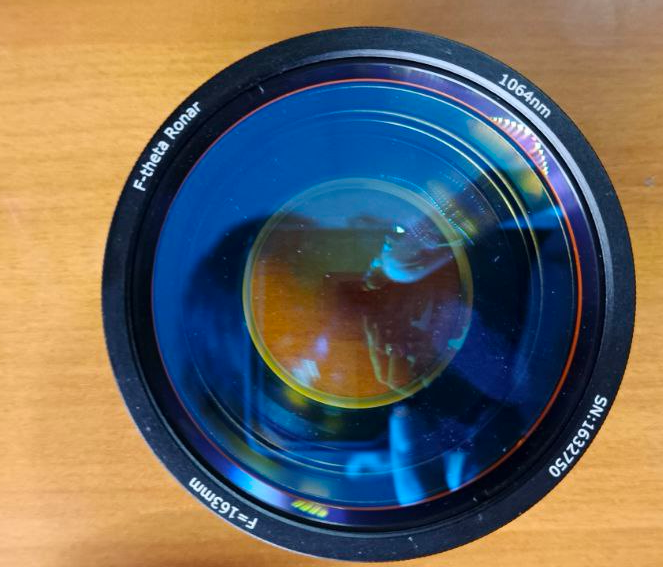

Еще вопрос по линзе.
F-theta Ronar - производитель
1064nm - длинна волны
SN - серийный номер
F=163mm - а это что?



[BiFoot]

Юмор оценил. Продолжайте дальше сами шутить.



[easad]

Юмор оценил. Продолжайте дальше сами шутить.

юмор?



[BiFoot]

Больше не смешно.



[TommyGun]

Добрый день.

Имеется лазерный маркер FLFB60 волоконного типа. На фото табличка станка.

Не могу подобрать параметры мощности, скорости и частоты для четкой черной маркировки по АЛЮМИНИЮ.

Материал - алюминиевый лист толщиной 0,5 мм.

Если у кого есть опыт работы на подобных станках - подскажите. Спасибо.

Ни на алюминии, ни на сплавах, четкого черного вы не получите. Он всегда будет сероватый. Такова структура оксидной пленки. Четкий черный можно получить на анодированном алюминии, при использовании MOPA



[easad]

Ни на алюминии, ни на сплавах, четкого черного вы не получите. Он всегда будет сероватый. Такова структура оксидной пленки. Четкий черный можно получить на анодированном алюминии, при использовании MOPA

Как выяснилось, у меня МОРА лазер
