Вопрос по Хальк 90
- Автор темы multik911
- Дата начала
Вопрос, как известно в гравере есть собственная память для автономной работы. Подскажите как её очистить? С записью программ в память проблем нет а вот как их потом удалить оттуда? Может какую утилитку подкините? И есче вопрос, пытался отгравировать печатную плату результат - нуливой, при гравировки растровых изображений видны горизонтальныеполосы, базовые настройки прошитые в станок сильно отличаются от тех что в скриншотах в инструкции поменять их пока нерешаюсь скриншот-не документ
если можно сбросте мне настройки одного из своих станков.
если можно сбросте мне настройки одного из своих станков.
SKV
Участник
Здравствуйте,

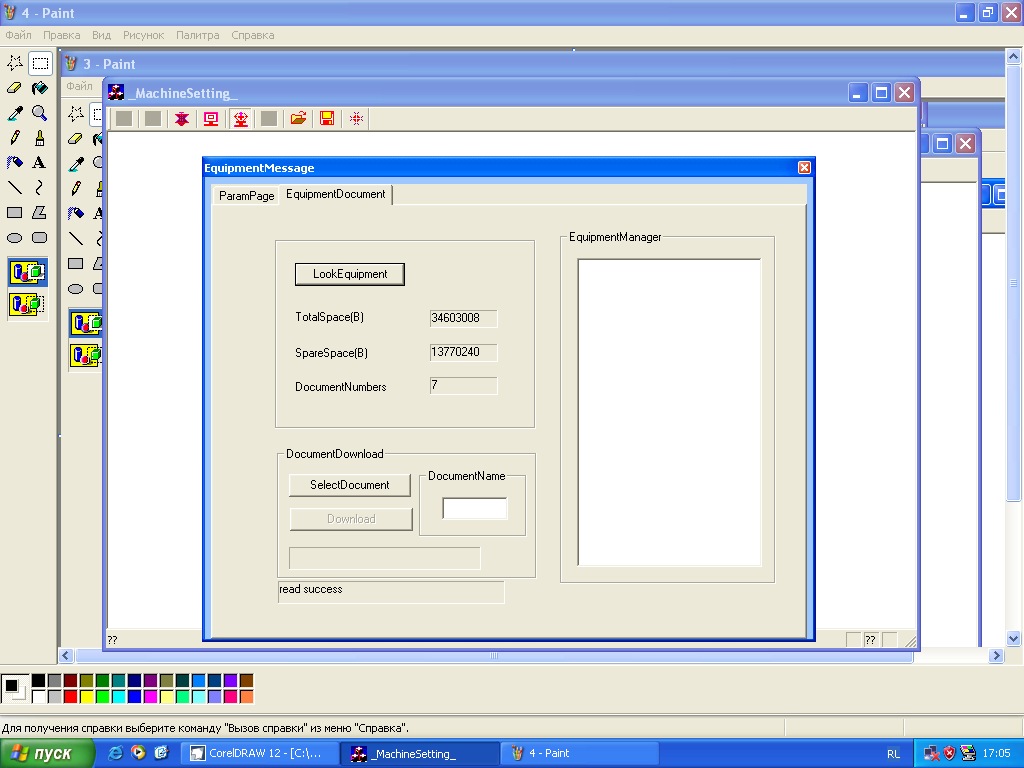

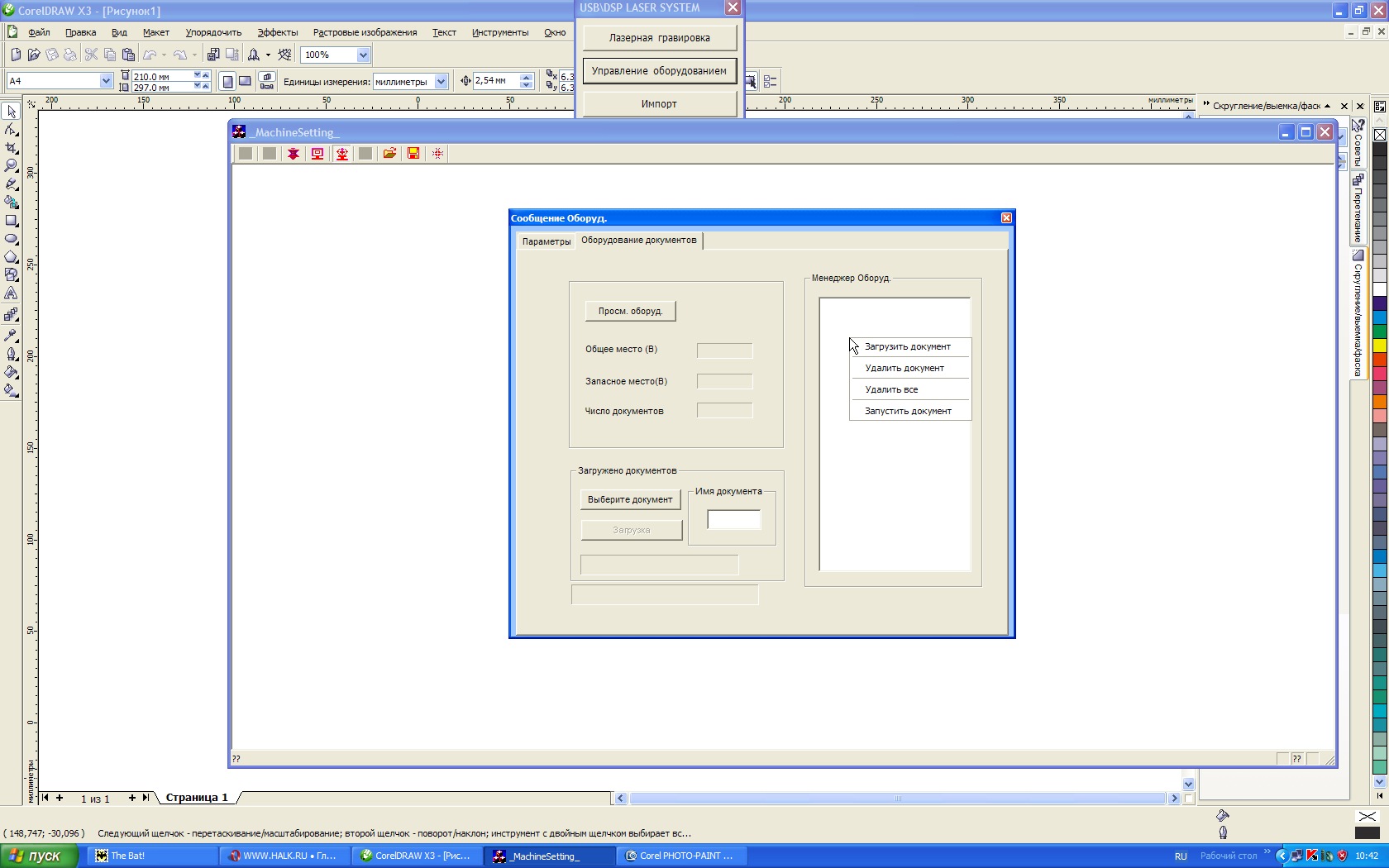

Да, правильно, есть энергонезависимая память (можно записать до 128 заданий). Для управления ей ненадо никаких утилит, все встроенно в программе (раздел менеджер оборудования), в соответствующем окне кликните правой кнопкой мыши - в открывшкмся списке можете удалять и добавлять задания напрямую в память блока управления станка.
Да, правильно, есть энергонезависимая память (можно записать до 128 заданий). Для управления ей ненадо никаких утилит, все встроенно в программе (раздел менеджер оборудования), в соответствующем окне кликните правой кнопкой мыши - в открывшкмся списке можете удалять и добавлять задания напрямую в память блока управления станка.
Вложения
SKV
Участник

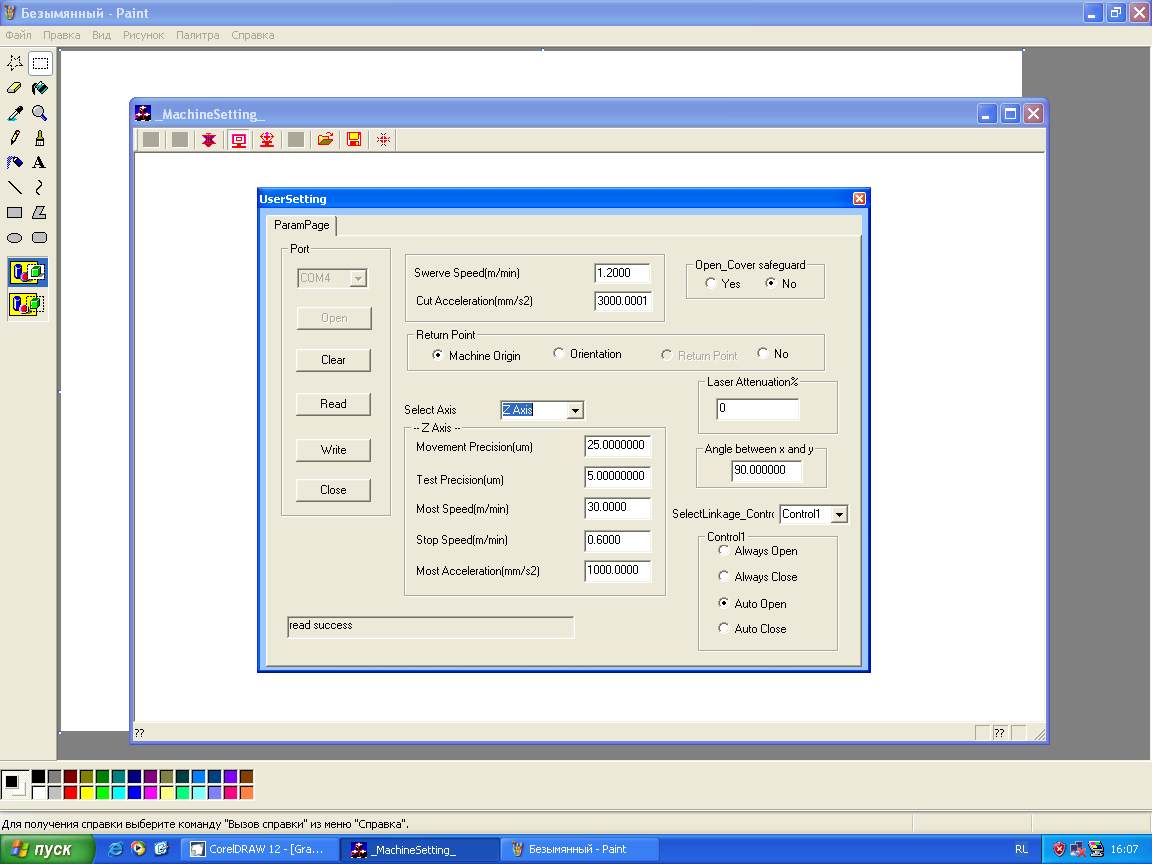

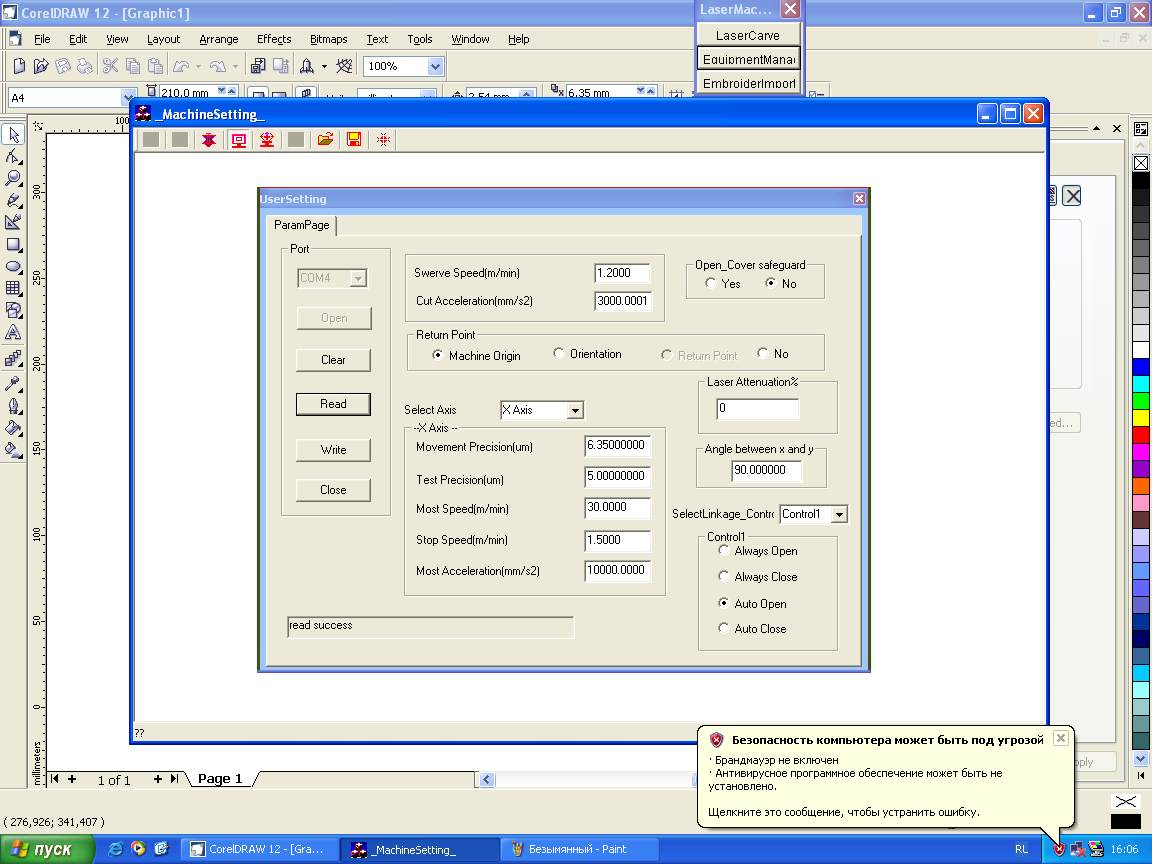

multik911 написал(а):.. пытался отгравировать печатную плату результат - нуливой, при гравировки растровых изображений видны горизонтальныеполосы, базовые настройки прошитые в станок сильно отличаются от тех что в скриншотах в инструкции поменять их пока нерешаюсь скриншот-не документ

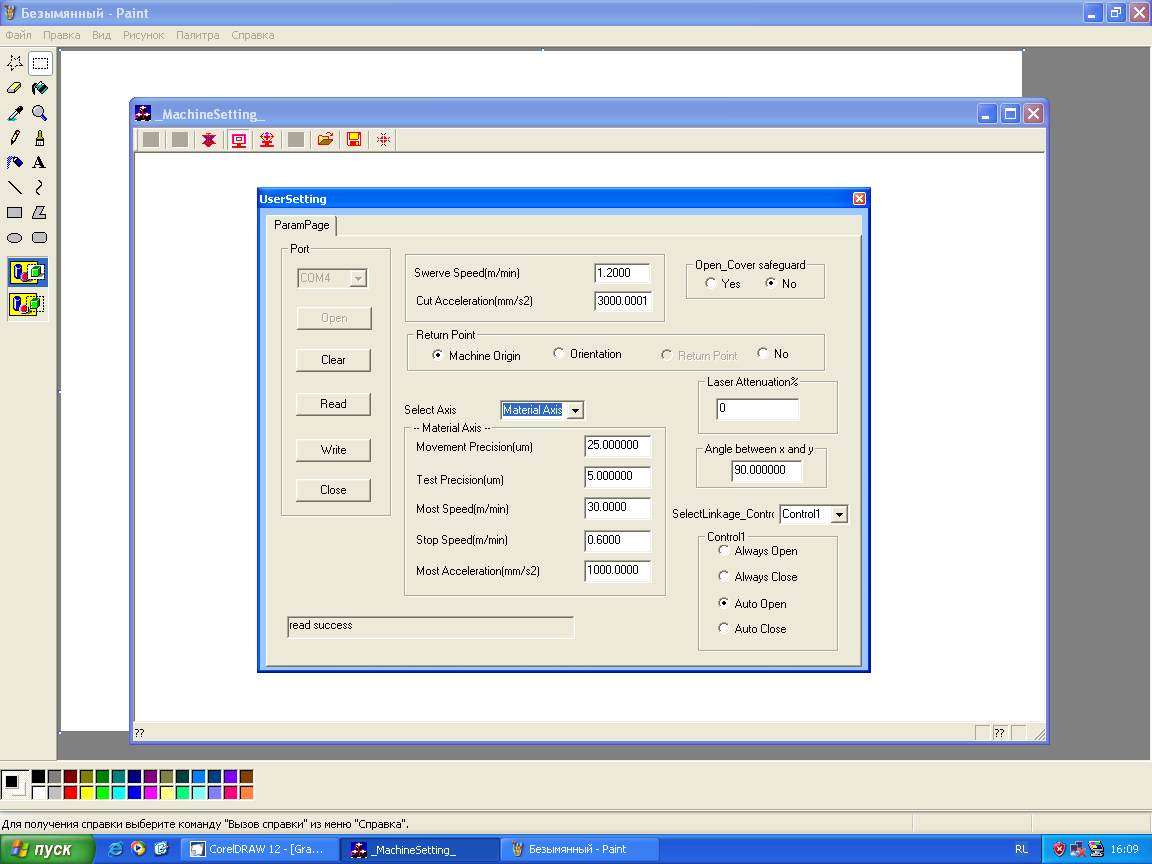

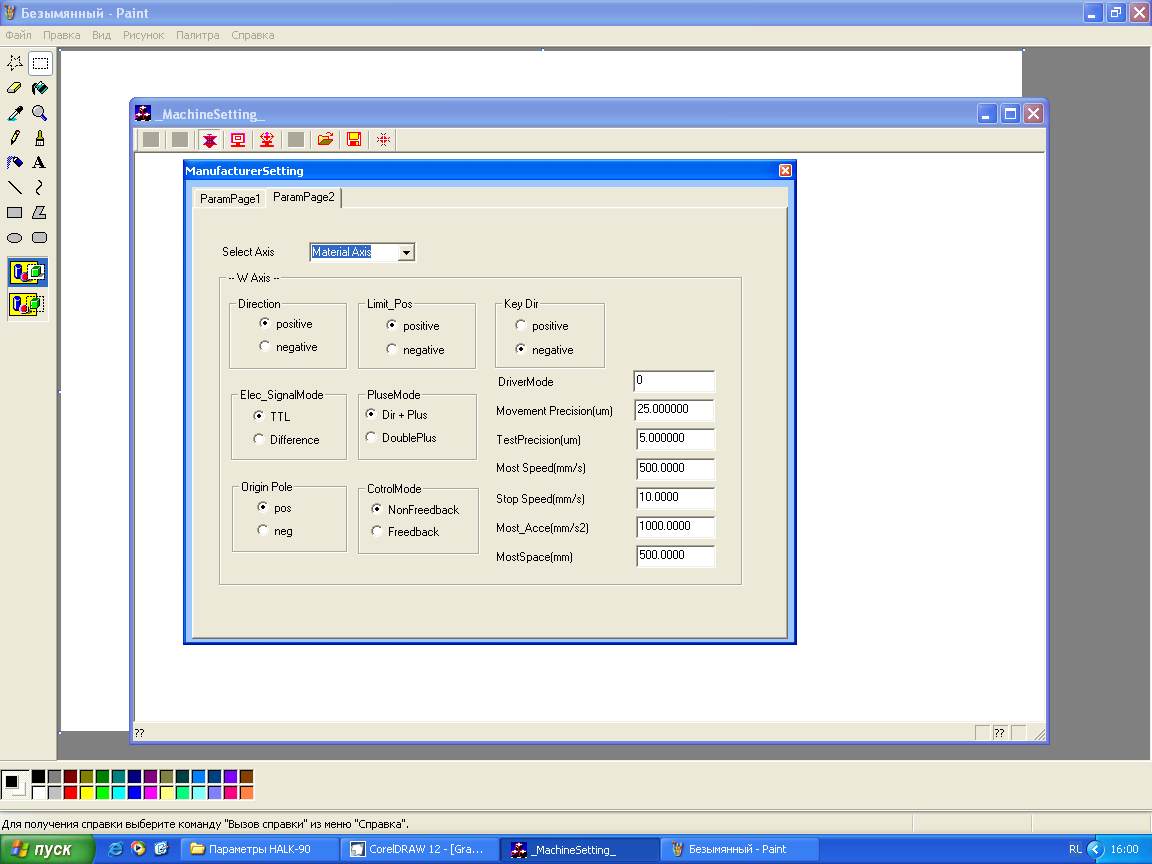

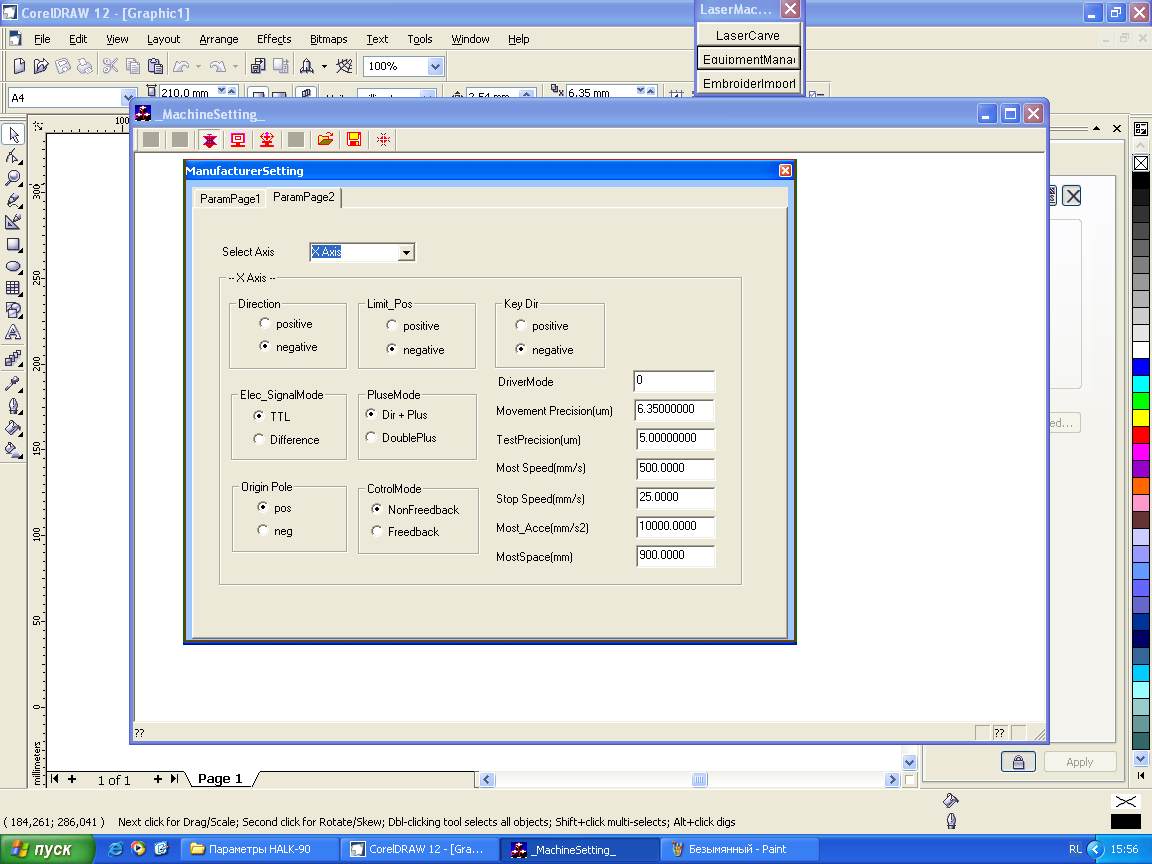

Не очень понятно - нуливой результат, сообщите подробнее в чем проблема, или выложите фотографию. Попытаюсь предположить - проскальзывание по оси Y
уменьшите ускорение (Most_acce) до 1000
и можно уменьшить скорость (Most Speed) до 200
Вложения
На счет записи заданий Спасибо. Правой кнопкой мыши в чистом окне я кликнуть недогадался
По поводу настроек при гравироаки на скорости 100% Станок трясёт так что мама негорюй ( хотя выставлял его по уровню на бетонном полу.
По оси х и у значения настроек одинаковы? У меня Most speed по х 800 по у 200 а Movement Precision 14, с чемто.

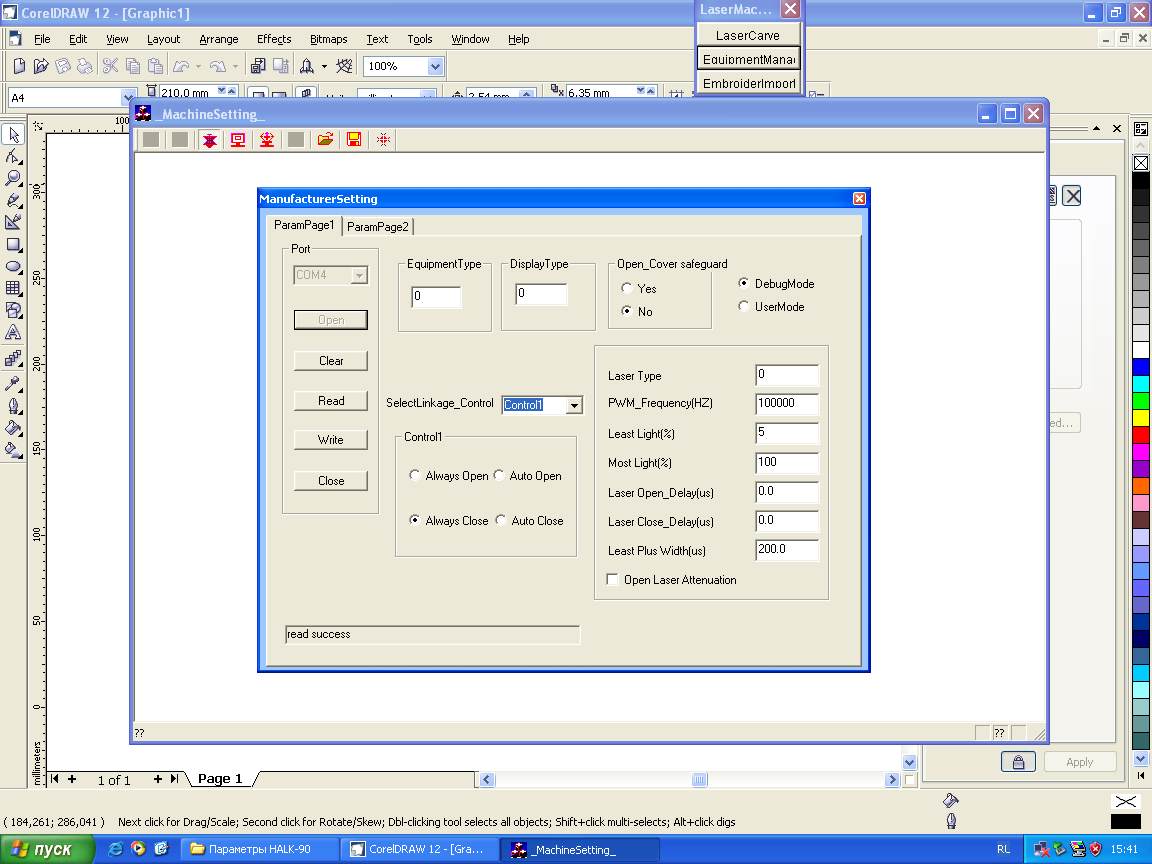

А можно есче скриншот ParamPage1.
У меня есче есть подозрения, что частота накачки лазера (PWM) у меня маловата по всем справочникам Должна начинаться от 10 kHz а у меня в настройках стоит 5000 и с задержками включения излучателя непонятки какието. При резки бумаги на скорости от 70% до 100% (к примеру вырезаю квадрат) углы остаются нетронутыми.
По поводу настроек при гравироаки на скорости 100% Станок трясёт так что мама негорюй ( хотя выставлял его по уровню на бетонном полу.
По оси х и у значения настроек одинаковы? У меня Most speed по х 800 по у 200 а Movement Precision 14, с чемто.
А можно есче скриншот ParamPage1.
У меня есче есть подозрения, что частота накачки лазера (PWM) у меня маловата по всем справочникам Должна начинаться от 10 kHz а у меня в настройках стоит 5000 и с задержками включения излучателя непонятки какието. При резки бумаги на скорости от 70% до 100% (к примеру вырезаю квадрат) углы остаются нетронутыми.
SKV
Участник
Станок трясет - это же хорошо, значит работает на больших скоростях, у головки лазера есть какойто вес и соответственно момент инерции, соответственно разгон и ее торможение могут быть только относительно корпуса, это особенно заметно при гравироке мелких по ширине элементов, вдобавок все подвижные системы имеют свою резонансную частоту (и не одну), поэтому изменение скорости гравировки на 1-2%, может полностью погасить "тряску"
Ускорения по X и Y очевидно не могут быть одинаковыми, т.к. вес портала и вес головки в разы отличаются, а при одинаковом конструктивном исполнении приводной части, разгон более тяжелой части должен быть медленнее.
Movement Precision - этот параметр в скриншоте взят от Halk90 ранней конструкции, с прямым приводом, сейчас они (Halk90) поставляются с редуктором, соответственно и этот параметр изменен.
PWM (Pulse-width modulation, широтноимпульсная модуляция) - никакого отношения к "накачке" лазера не имеет - это функция динамической регулировки мощности блока питания лазерного излучателя
Ускорения по X и Y очевидно не могут быть одинаковыми, т.к. вес портала и вес головки в разы отличаются, а при одинаковом конструктивном исполнении приводной части, разгон более тяжелой части должен быть медленнее.
Movement Precision - этот параметр в скриншоте взят от Halk90 ранней конструкции, с прямым приводом, сейчас они (Halk90) поставляются с редуктором, соответственно и этот параметр изменен.
PWM (Pulse-width modulation, широтноимпульсная модуляция) - никакого отношения к "накачке" лазера не имеет - это функция динамической регулировки мощности блока питания лазерного излучателя
Вложения

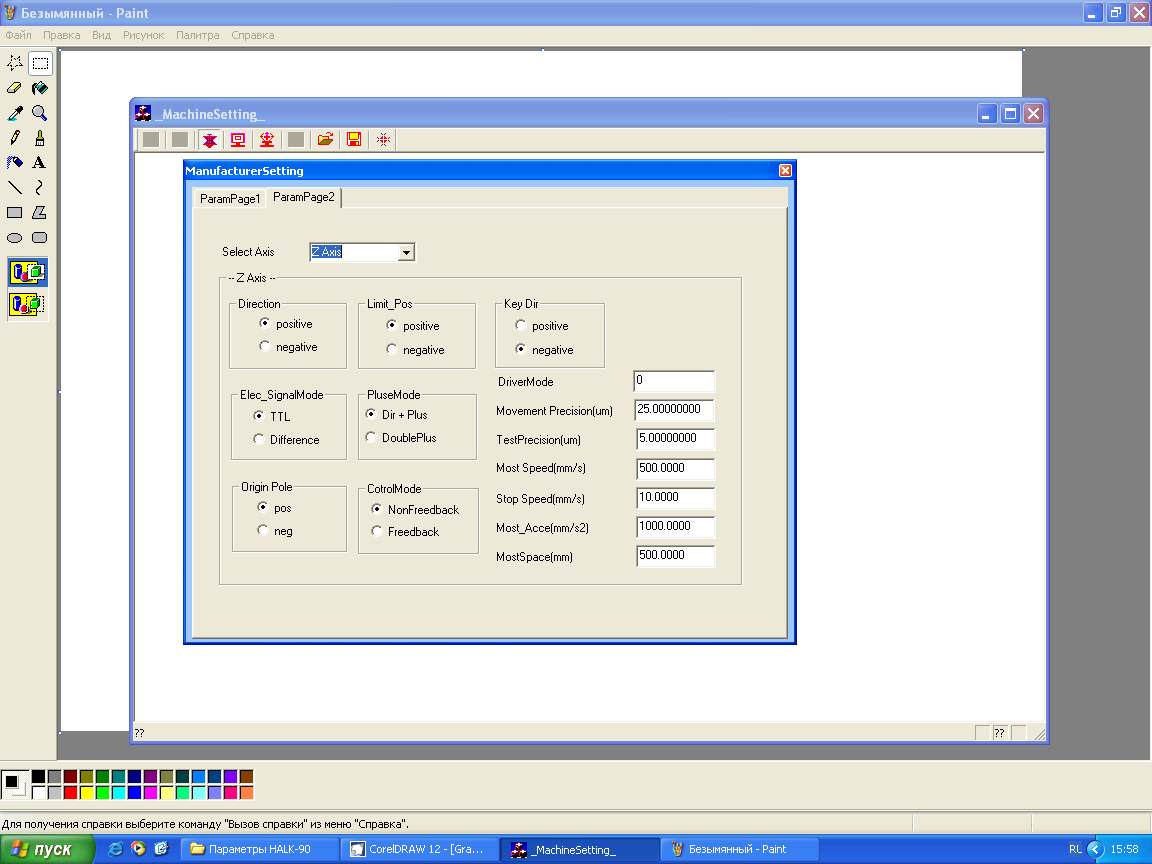

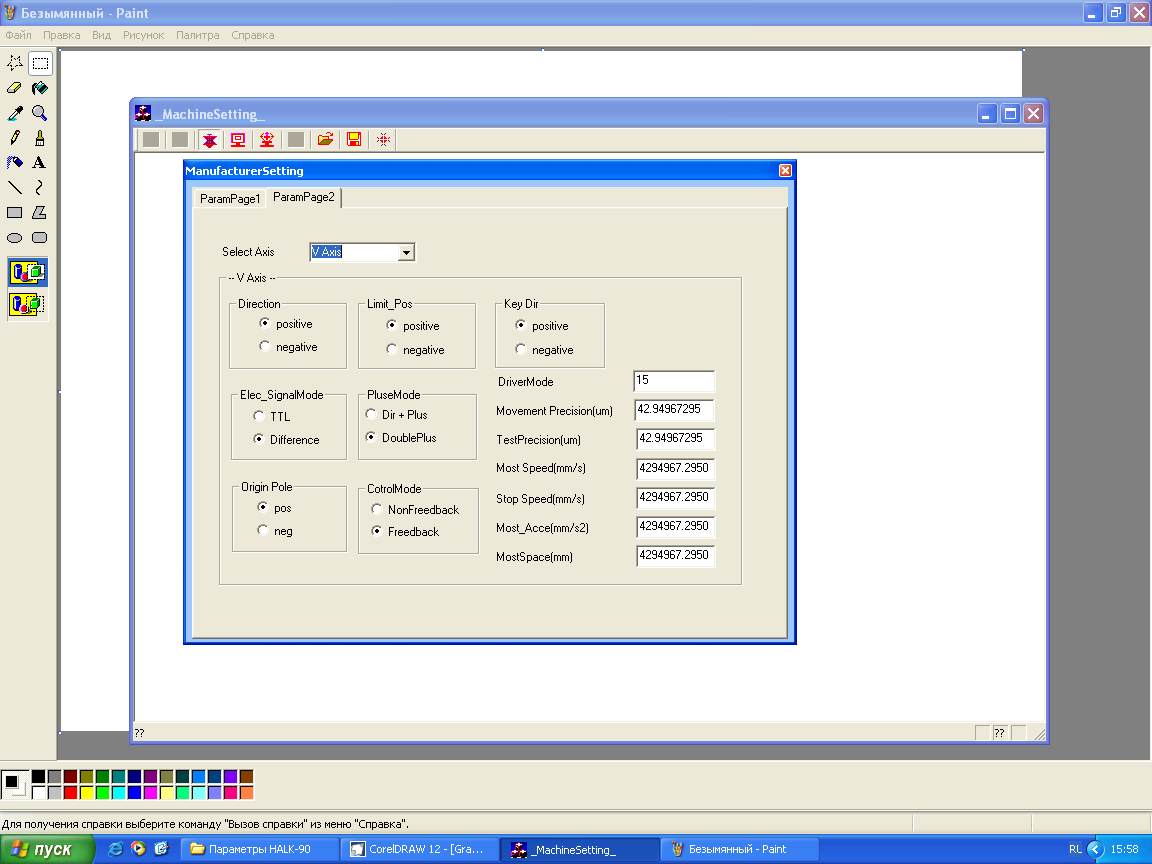

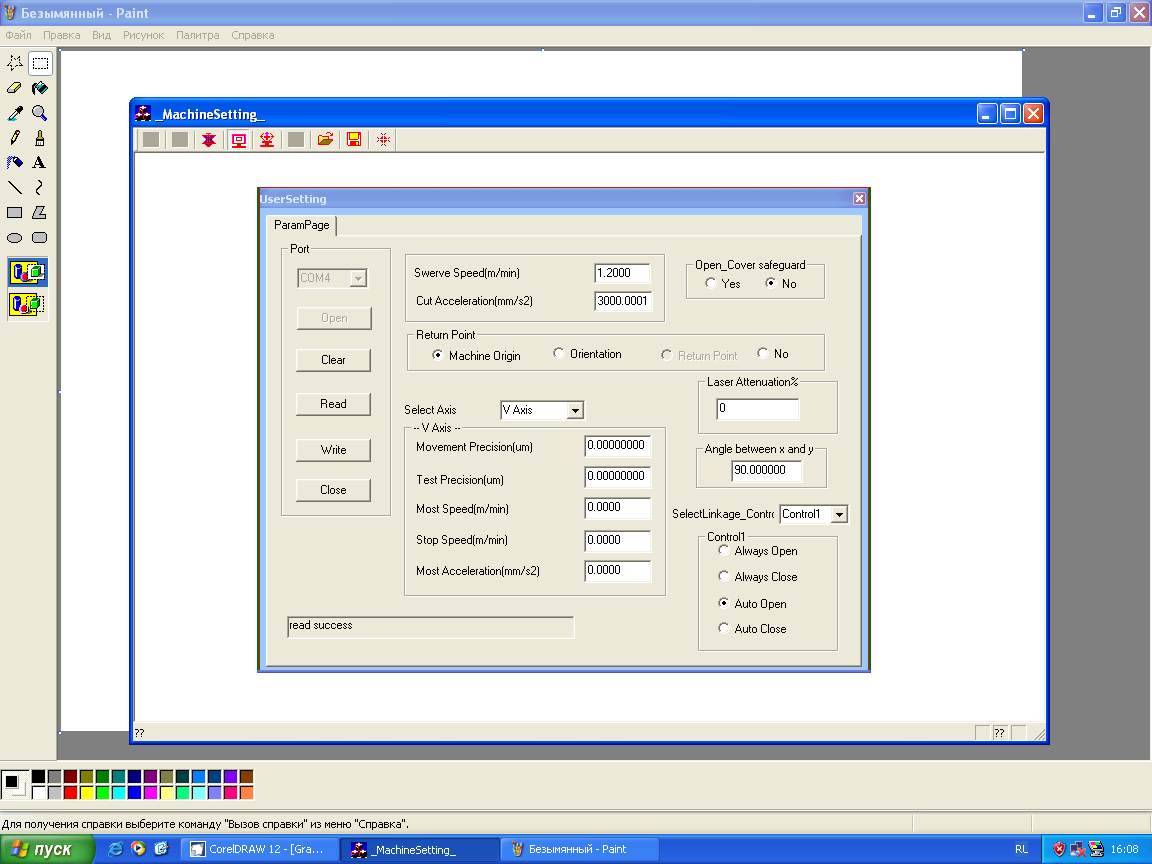

Спасибо за информацию. Особенно по поводу осей W V Z и тд.
. Хватило бы и Х, У.
Есть есче вопрос по поводу линз ZnSe и GaAs. Стоит ли поменять арсенид-галиевую на Селенид-цинка у ZnSe потери на отражение вроде меньше следовательно КПД больше должен быть. или практика расходиться с теорией?
. Хватило бы и Х, У.Есть есче вопрос по поводу линз ZnSe и GaAs. Стоит ли поменять арсенид-галиевую на Селенид-цинка у ZnSe потери на отражение вроде меньше следовательно КПД больше должен быть. или практика расходиться с теорией?
Есче вопросик, сколько встроеной памяти в H90 и есть ли возможность её расширить, а то при гравировки больших изображений (исполняемый файл более 20 mb) сплошные глюки, похоже , что в момент очистки памяти станка от уже исполненной части программы и загрузки новой происходит смещение картинки (головка пропускает несколько строк и уходит сантиметров на 20 в сторону продолжая гравировать) с меньшими файлами проблем не возникает.
