Управление шпинделем через NC-Studio

[Guest]

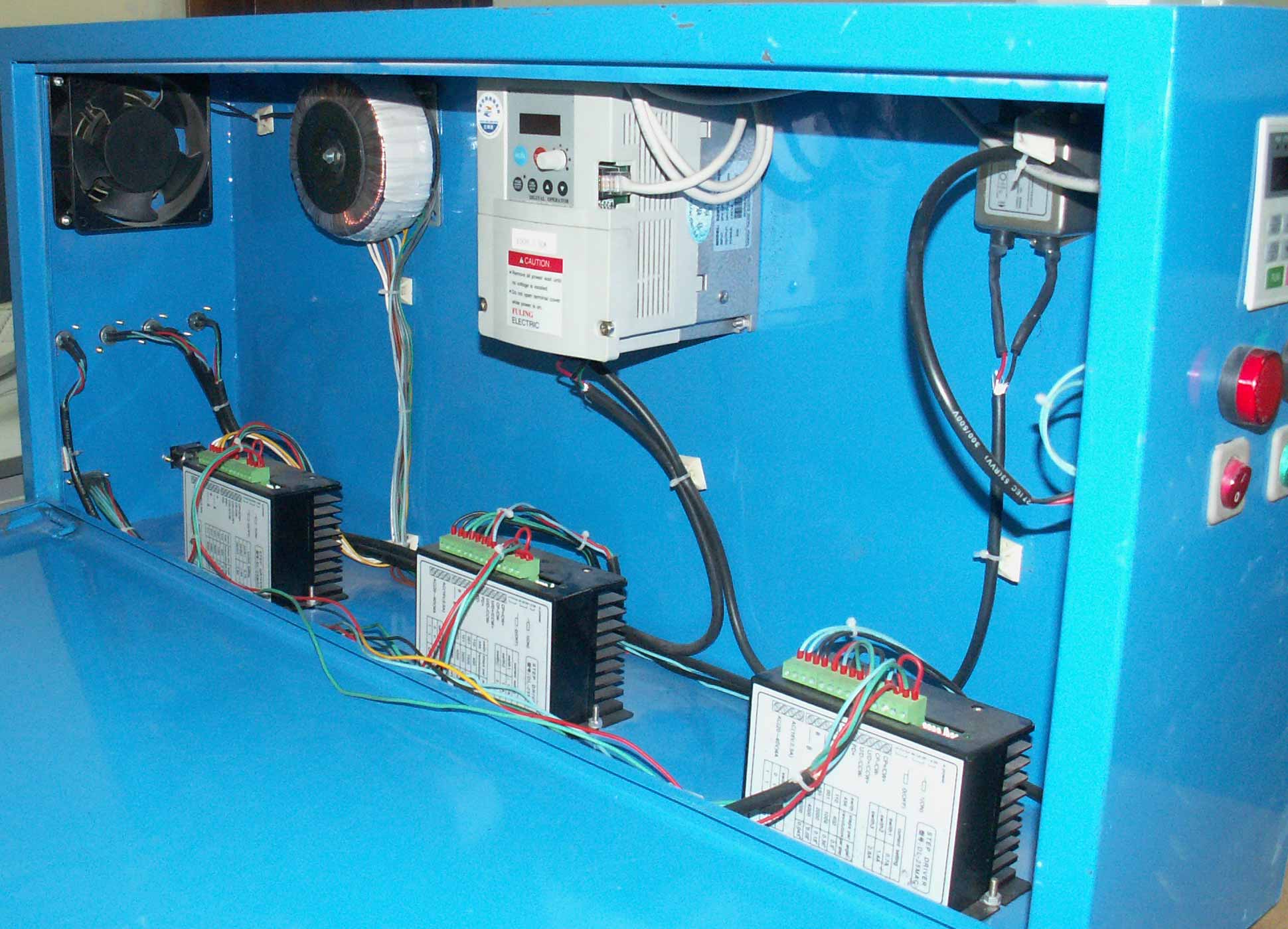

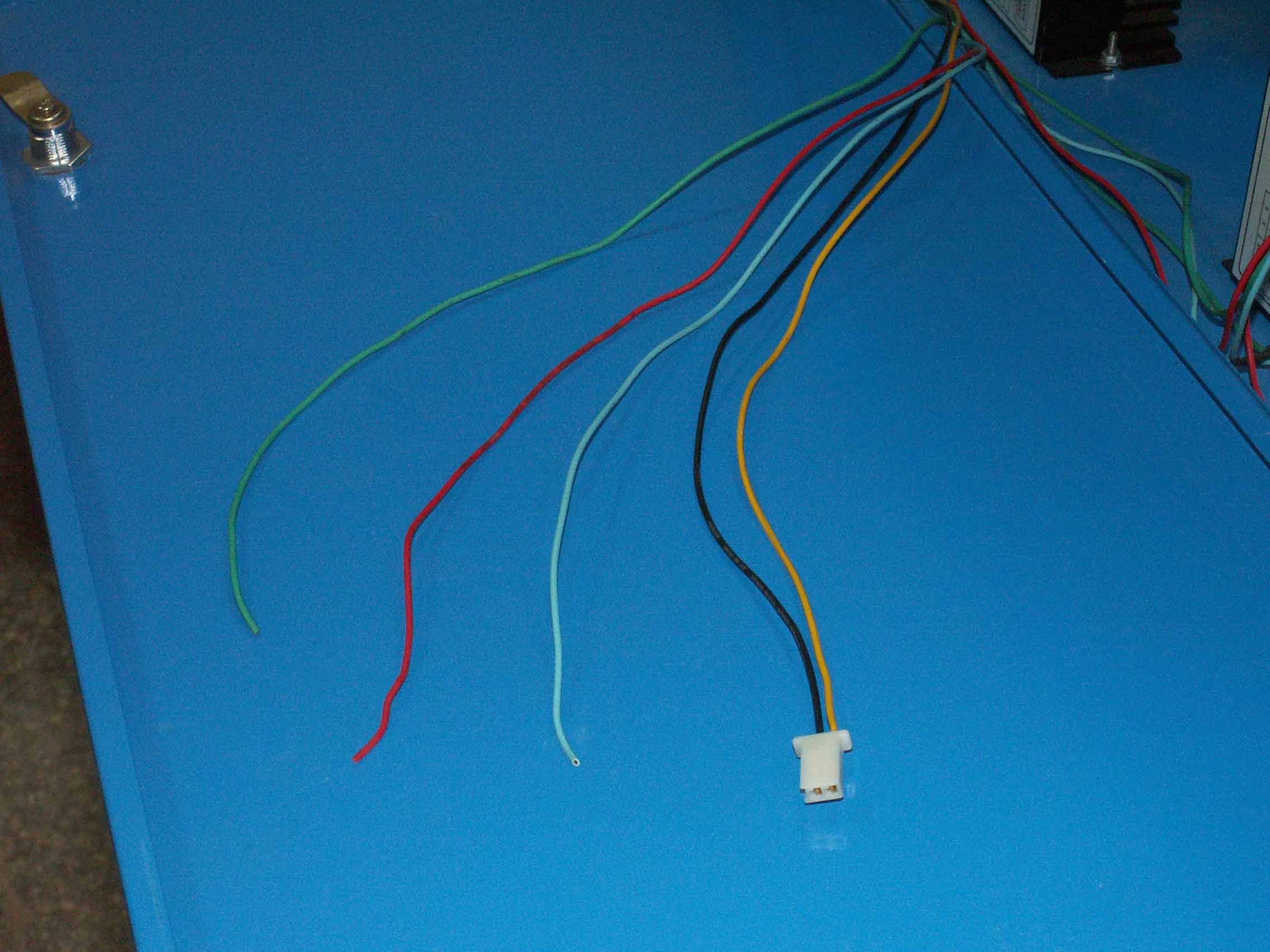

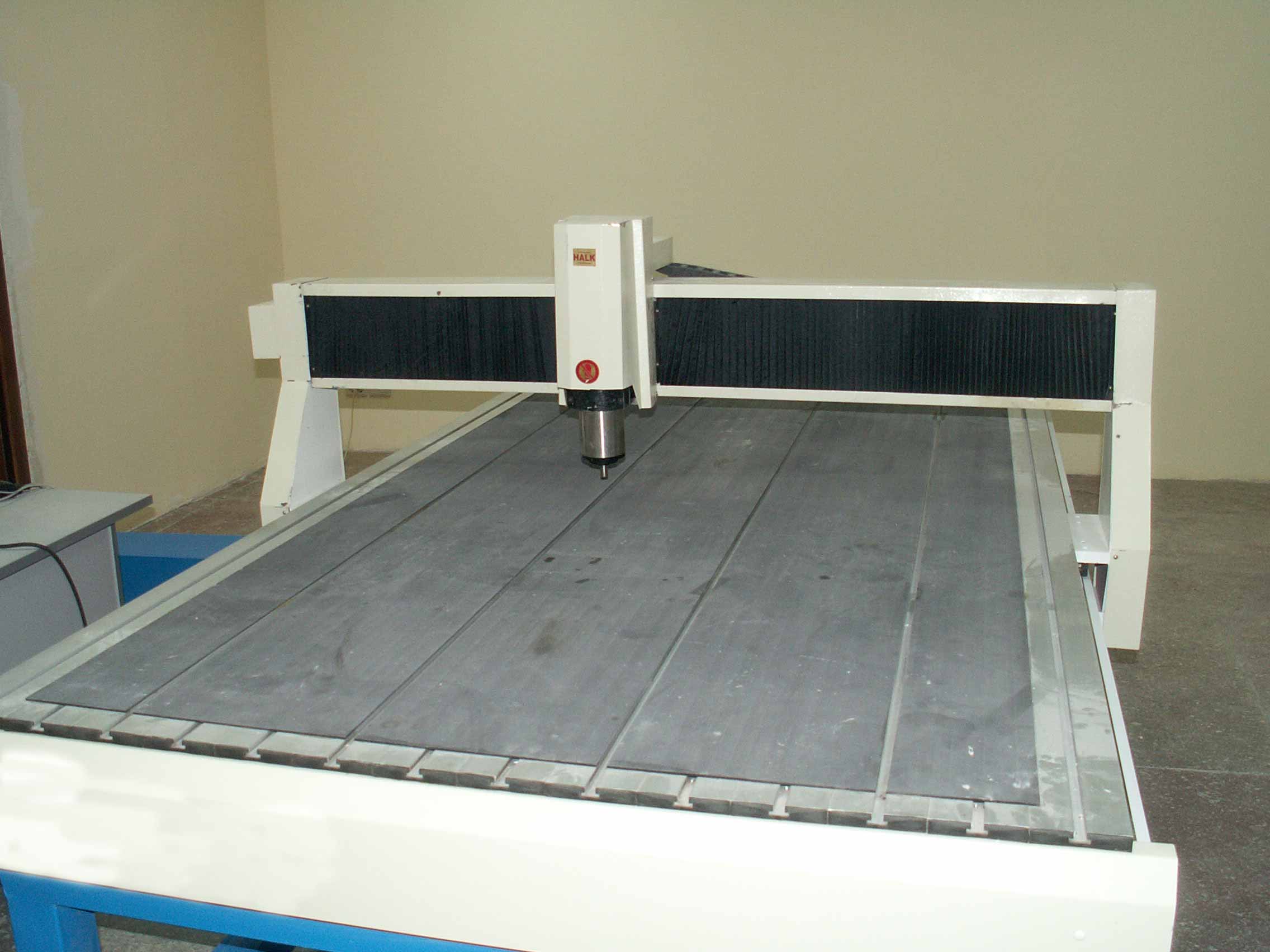

Добрый день. Проблема в том, что невозможно управлять шпинделем из NC-Studio. Напрямую с инвертора все ОК! Нашел не подключенные провода. Выяснил, что синий, зеленый и красный – отвечают за обороты шпинделя (7000, 10000, 20000 соответственно). Черный и желтый в разъеме не подходит к разъему который представлен в инверторе. Мануала естественно нет. На инверторе опознавательные знаки (LedBond и DZB100H0015H2DK).На защитном кожухе шпинделя имеется эмблема HALK (трехкоординатный фрезер 3000x2000 мм.) Может кто подскажет как и что?



[SKV]

Можно спросить..
А что за завод - производитель, интересно шутка это про марку Halk на шпинделе?
Как выяснили, что "синий, зеленый и красный – отвечают за обороты шпинделя (7000, 10000, 20000 соответственно)"

В общем случае - нужно перепрограммирование инвертора, если не ошибаюсь



[Guest]

Завод-производитель неизвестен. Куплен в Китае в том году у знакомых. Когда получили, нашли все кроме мануала.
На счет сигнальных проводов - Когда изменяем обороты в NC-Stidio (7000-10000-20000), на провод приходит сигнал 4 Вольта. Позже обнаружил в NC-Studio в закладке I/O State - описание пинов PCI-разъема на Spindle LOW, Medium, High все подтвердилось. Проблема в том, что нет принципиальной схемы инветора, и я на 100% не уверен к какой шине или разъему привязать сигнальные провода.



[SKV]

Смешанные чувства, с одно стороны приятно, что Китайцы пытаются вешать нашу марку, что говорит о их знании об объемах наших покупок ... , с другой - бизнес=обман

Похож на один из заводов поставщиков (особенно по начинке блока управления) Lidiao

В комментариях - некоторые ошибки - "описание пинов PCI-разъема на Spindle LOW, Medium, High ", PCI - это это слот расширения шины компьютера, так что непонятно. ..

Может разные платы, из мануала, который у нас схема такова viewtopic.php?f=4&t=41&start=10

Опишите вашу систему



[SKV]

Провода, которые "оторваны" - приделаны Вами?



[Guest]

Нет, мы его таким получили. На счет схемы подключения PCI\DSP - у нас дела обстоят так : - Концевых датчиков нет. Ось X- контакты 4,9,15; Ось Y- контакты 3,10,15; Ось Z-контакты 2,11,15. Висячие провода красный, зеленый, голубой идут на 12,13,5 соответственно. Желтый и черный в разъеме - 7 и 14 соответственно. Контакты 1,6,8 не задействованы.



[Guest]

упс.. какой интересный смайлик. Сорри. Набрал двоеточие и тире. Больше не буду



[vv92]

По схеме 6, 7, 8 -это концевики по Z,Y,X соответственно 14-общий (земля), попробуйте, может заработает.



[vv92]

Забыл написать, 1-датчик инструмента.



[vv92]

Команда на включение шпинделя с 13, 12- видимо на включение дополнительных устройств (написано cool, видимо охлаждение или пылеудаление).



[Guest]

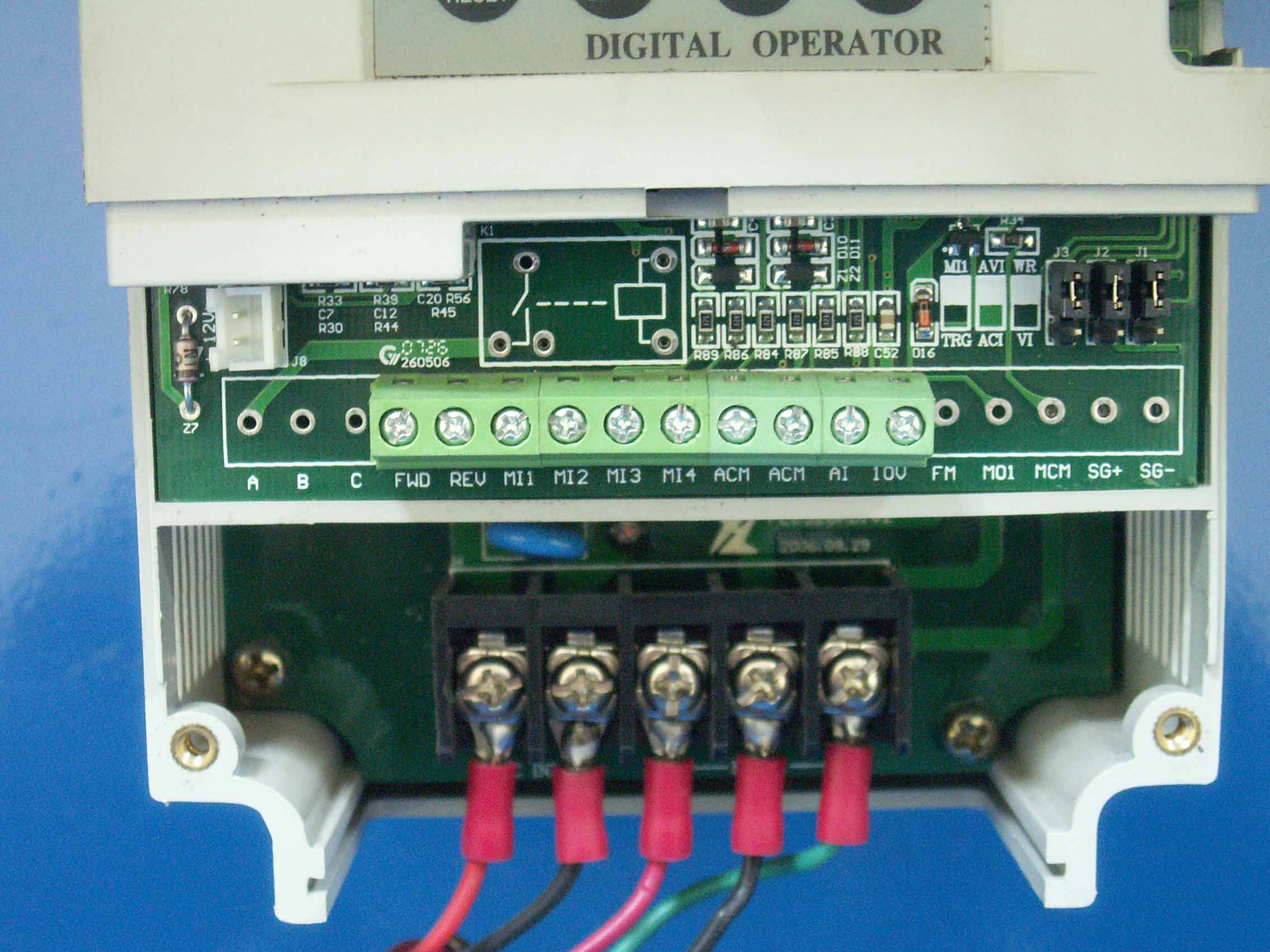

Схемы нет. 10 контактная шина в инверторе (фото в первом посте). Методом научного тыка боюсь. Но провода должны на все 100% идти в инвертор. Вот только какие и куда ???



[SKV]

По поводу инвертора - раз пытались отдать местным мастерам - сказали все ядро построено на IC, поэто му предполагать - одно, реальность - другое. Из практики, станков 25 поставили на NCStudio = нигде не было управление оборотами
Во вторых - надо перепрограммировать инвертор - инструкции на англ. не встречал, есть только видео о программировании для станка, порядка 40 мб



[vv92]

По крайней мере будет включаться автоматически (мне удобней регулировать обороты с инвертора, а вот включать лучше автоматически). В разных моделях инверторов можно запрограмировать управление (в том числе включение) по разному, нужна инструкция. На Sunfast клеммы на включение GND И FWD.
