Гравировка растровых изображений на HALK 90

S

serg

Новый пользователь
Всем доброго времени суток.
Подскажите такой вопрос . Имеется лазер Halk 90 не получается гравировка растрового изображения. Програмное обеспечение стандартное, интегрируемое в корел драв 12. В каком виде должна быть картинка? CMYK, RGB, оттенки серого ит.д. (пробовали все режимы) как производится настройка мощности лазера? (чтобы светлые тона слабо прожигал, а темные сильно). Пробовали гравировать на дереве, акриле, стекле и т.д.

3

3D-BiG

Участник
Я посмотрел в инструкцию на сайте к этому лазеру - он понимает BMP-формат, т.е. можнофотошку в фотошопе растрировать и получить превосходные фотошки (софтинка для вашей модельки аналогична одной из наших старых моделей)...

S

serg

Новый пользователь
Возможно BMP он понимает, но гравируем из программы COREL 12, разве не все ли равно какой формат растрового изображения мы в него импортируем?

3

3D-BiG

Участник
Для serg:
Я занимаюсь другими по идеологии управления лазерами, просто у нас были модели с аналогичным управлением (что здесь - основная программа) - модели Vista SL, и на них делал неплохие гравировки из BMP, а здесь сделан похоже плагин под Corel - его TTX - я не изучал - поэтому не подскажу - не знаю, но из под основной программы все делается на-ура.

S

serg

Новый пользователь
Всё? Специалистов больше нет? Почему техподдержка молчит? Слабовато!!!

halkru

halkru

Константин
Здравствуйте

serg написал(а):
Всё? Специалистов больше нет? Почему техподдержка молчит? Слабовато!!!
Нажмите для раскрытия...

Мы продали много данного оборудования, вопросов не возникало, видимо количество перешло в качество. Для гравировки подготовленного изображения из корела делаем следующее, если затянут файл BMP - уберите заливку, если файл подготовлен в кореле - конвертируйте в растровое изображение - назначте цвет, в диалоге гравировке можно на каждый цвет установить скорость, точность, мощность лазера

S

serg

Новый пользователь
непонятно:
1. (если затянут файл BMP - уберите заливку) какую заливку?
2. (если файл подготовлен в кореле - конвертируйте в растровое изображение - назначте цвет)как растровому изображению назначить цвет?...???

halkru

halkru

Константин

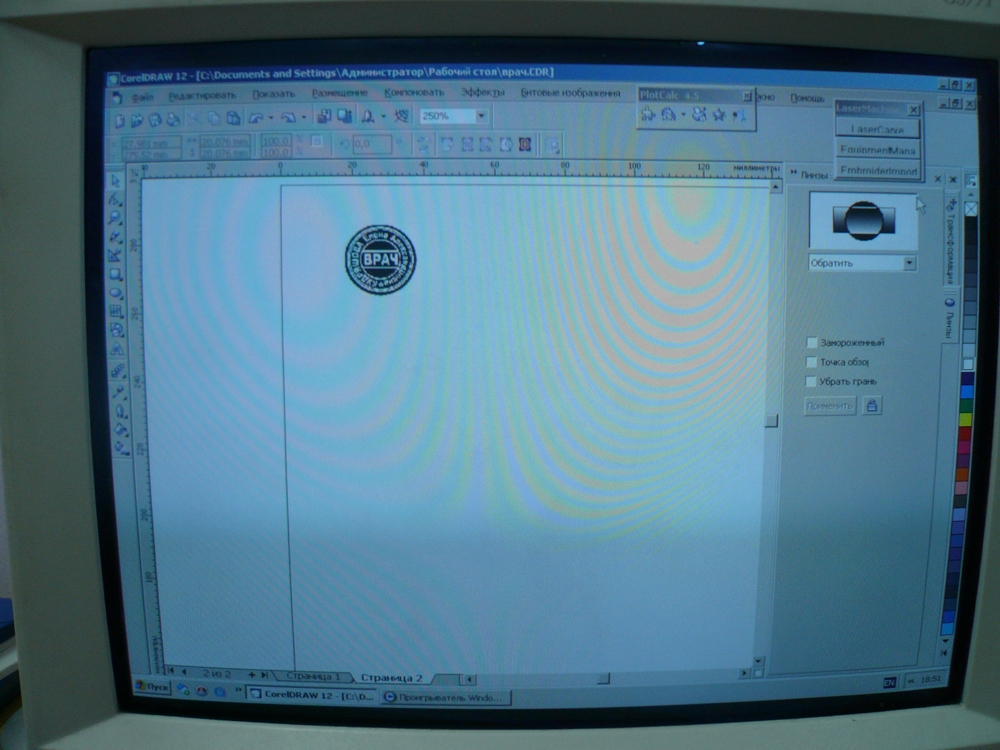

Небольшой пример настройки-лазерной граверовки печати. Готовим изображение средствами CorelDraw


Вложения

  • P1000773mini.jpg
    557,1 KB · Просмотры: 1.140
halkru

halkru

Константин

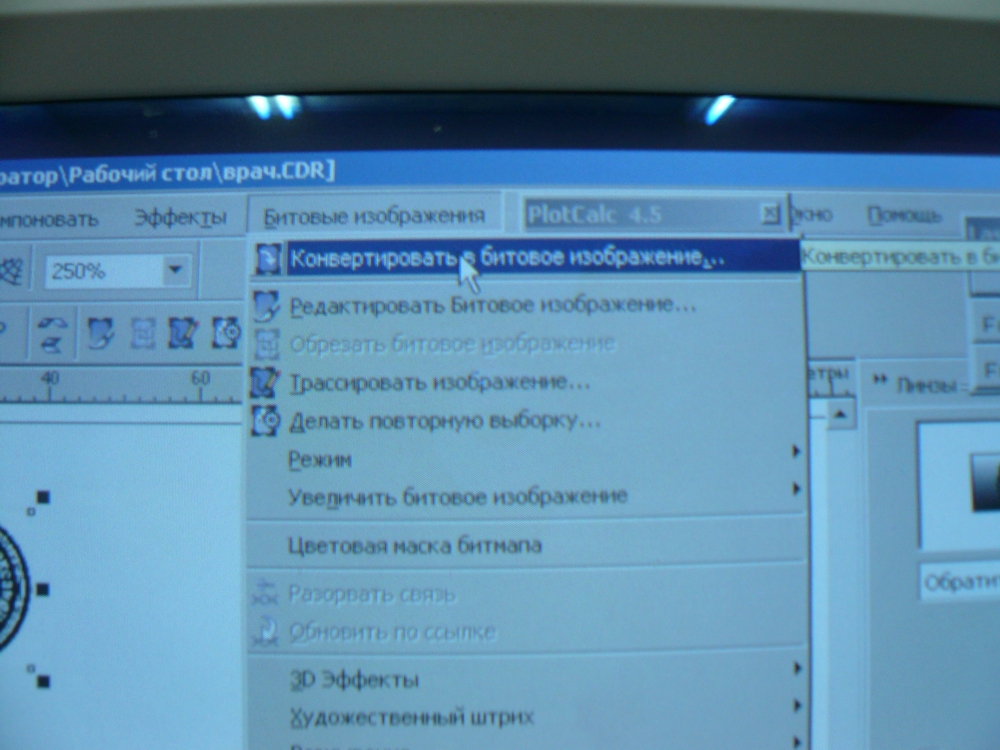

Конвертируем изображение в битовое изображение. Еще раз подчеркну - ни у одного лазерного гравера (импортный, отечественный) на сегодняшний день мощность лазера на лету (в процессе гравировки строки) не меняется, все полутона возможно воспроизвети только псевдо способом. В любом случае - изображение должно быть 1 битовым!!


Вложения

  • P1000774mini.jpg
    530,7 KB · Просмотры: 1.061
halkru

halkru

Константин

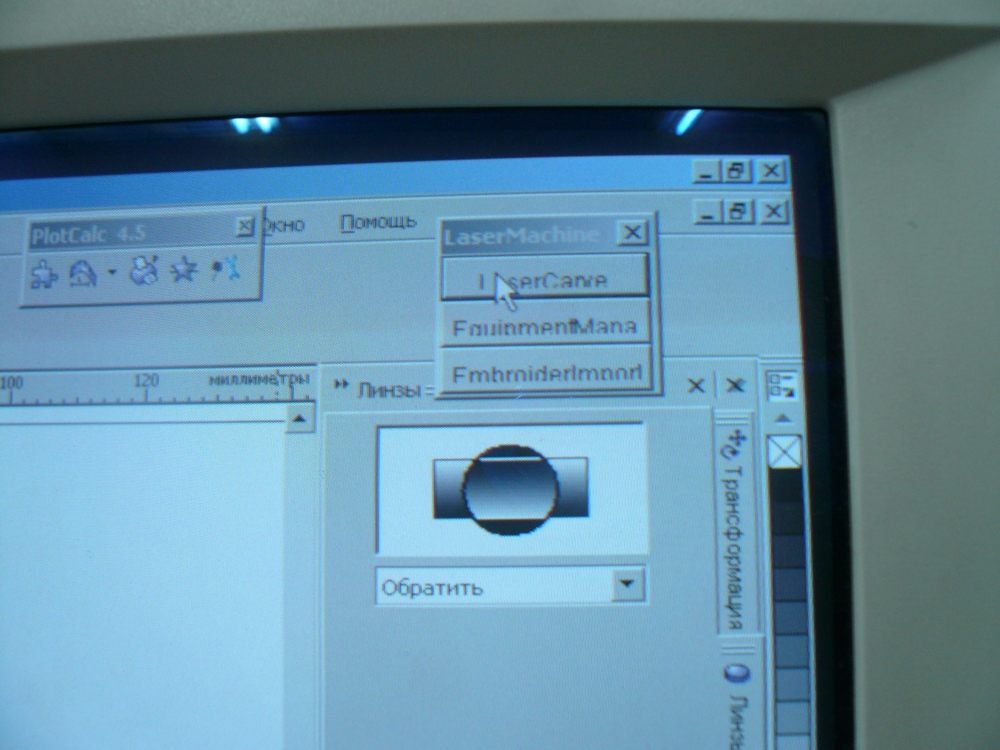

Далее выбираем меню лазерной обработки


Вложения

  • P1000776mini.jpg
    546,4 KB · Просмотры: 1.089
halkru

halkru

Константин
serg написал(а):
Всем доброго времени суток.
Подскажите такой вопрос . Имеется лазер Halk 90 не получается гравировка растрового изображения. Програмное обеспечение стандартное, интегрируемое в корел драв 12. В каком виде должна быть картинка? CMYK, RGB, оттенки серого ит.д. (пробовали все режимы) как производится настройка мощности лазера? (чтобы светлые тона слабо прожигал, а темные сильно). Пробовали гравировать на дереве, акриле, стекле и т.д.
Нажмите для раскрытия...

Здравствуйте,

Только битовое изображение.

halkru

halkru

Константин

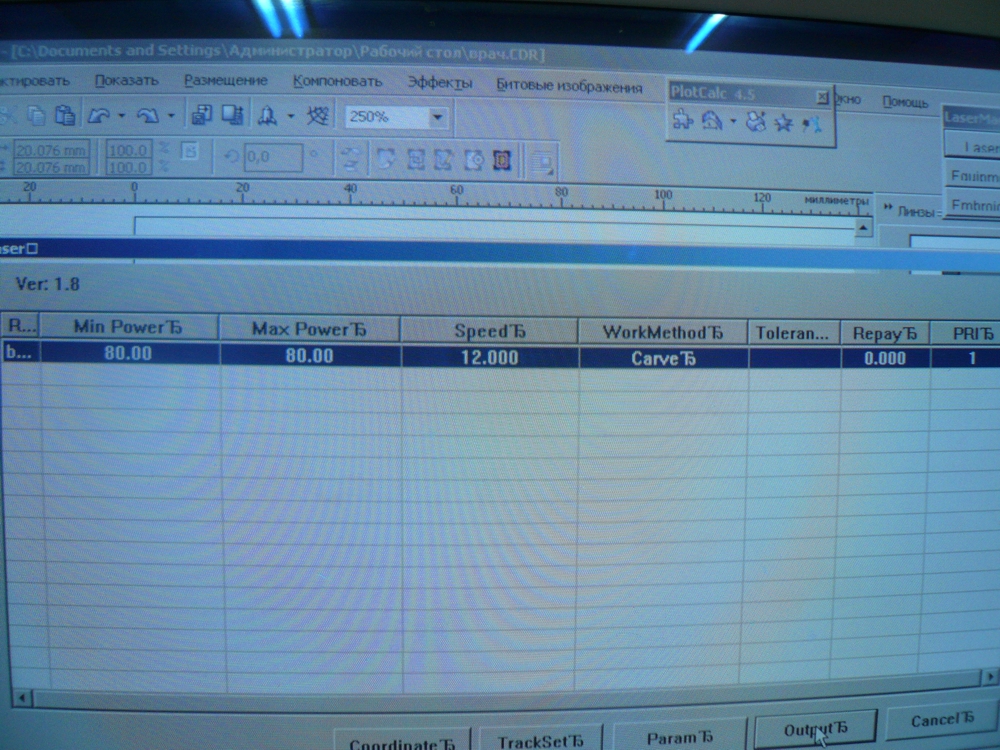

Предлагается на цвет каждого изображения установить мощность излучения, скорость обработки, способ обработки -резка или гравировка (для растрового только гравировка)


Вложения

  • P1000783mini.jpg
    668,7 KB · Просмотры: 1.125
halkru

halkru

Константин

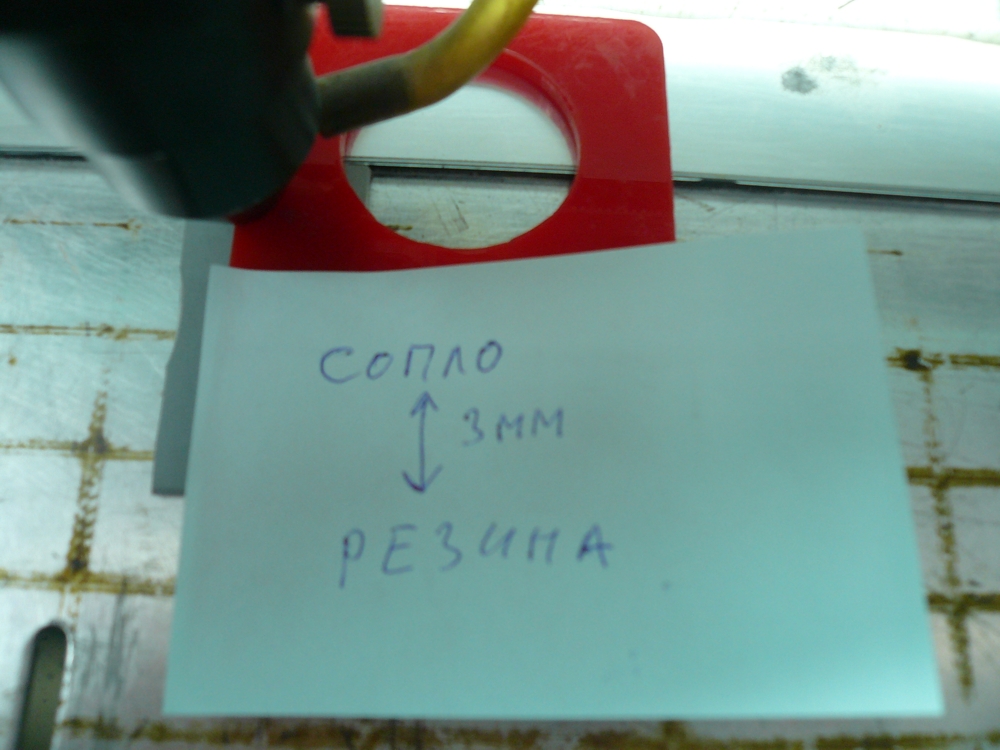

Далее, выставляем фокусное расстояние. Не забудте указать номер порта вывода - виртуально созданный порт при установке USB драйвера станка


Вложения

  • P1000795mini.jpg
    449,4 KB · Просмотры: 939
halkru

halkru

Константин

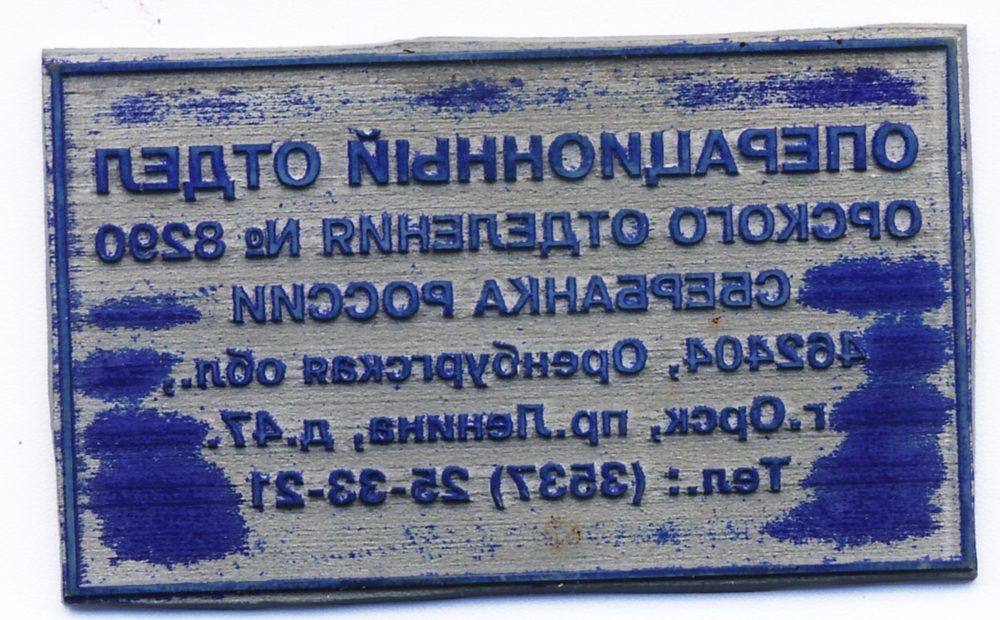

Получаем такой результат (для форума разрешение картики уменьшено в 2 раза)


Вложения

  • g1.jpg
    637,9 KB · Просмотры: 1.015
halkru

halkru

Константин

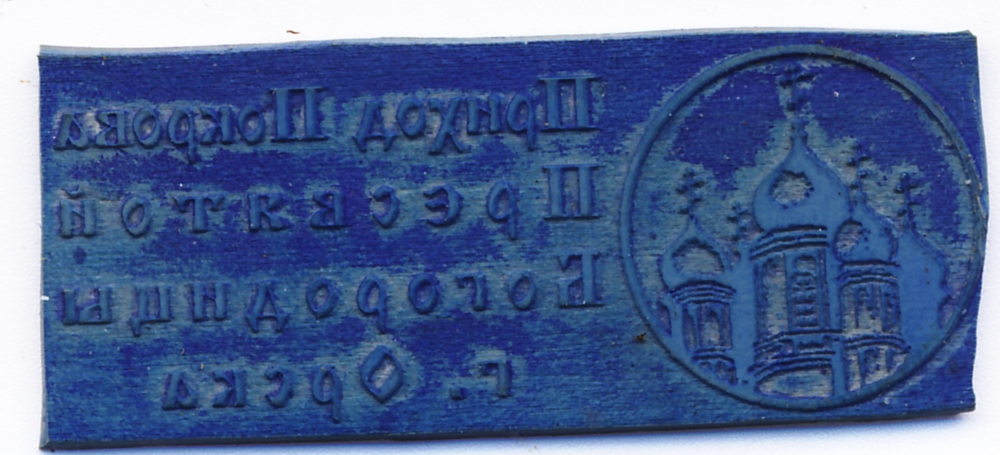

разрешение уменьшено в 3 раза


Вложения

  • g2.jpg
    543,1 KB · Просмотры: 954
halkru

halkru

Константин

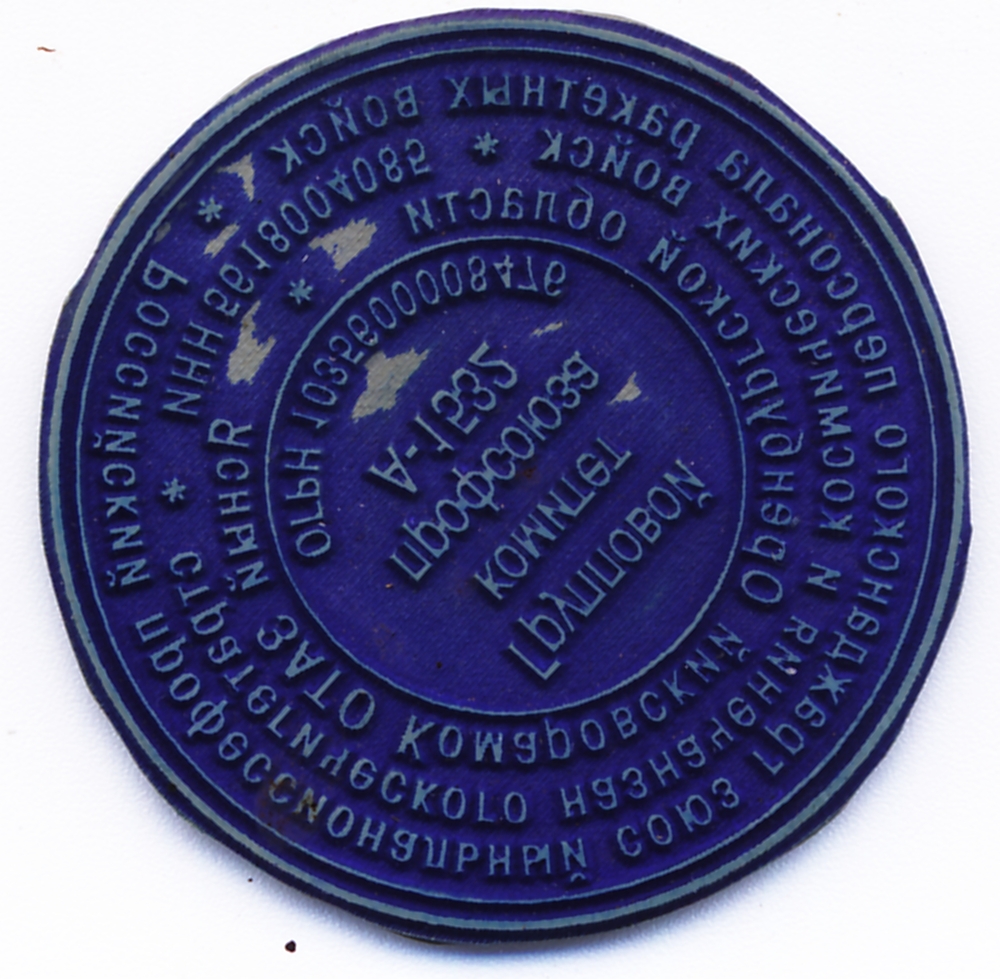

Данные материалы любезно предоставлены компанией Принт-2 г. Орск


Вложения

  • g4.jpg
    330,9 KB · Просмотры: 1.097
halkru

halkru

Константин
3D-BiG написал(а):
Я посмотрел в инструкцию на сайте к этому лазеру - он понимает BMP-формат, т.е. можнофотошку в фотошопе растрировать и получить превосходные фотошки (софтинка для вашей модельки аналогична одной из наших старых моделей)...
Нажмите для раскрытия...

Здравствуйте,

Еще раз перепрочитал сообщения.
Так однозначно про софтинку утверждать не надо. На сайте выложен перевод системы управления лазерным станком Halk185 - пара таких поставлена в Воронеж (работают на евросеть). Поставляли еще года 3-4 назад, собственно и перевод сделал покупатель. Эти станки построены на основе системы управления MPC03 (PCI/DSP), в у правлении которой используется программа LaserCut (довольно уже архаична для китайского рынка). С 2006 г. все поставляемые, начиная с Halk50, нами станки оборудованы системой управления MPC05 (USB/DSP) с тн PAD платой (ЖК дисплей + клавиши управления), лучше пока в Китае нет. На сегодняшний день - русское меню в PAD плате и переведенная на русский язык программа управления.

S

serg

Новый пользователь
то есть, если я правильно понял, гравировка растровых изображений с полутонами невозможна?
