Гравировка растровых изображений на HALK 90

[halkru]

Здравствуйте

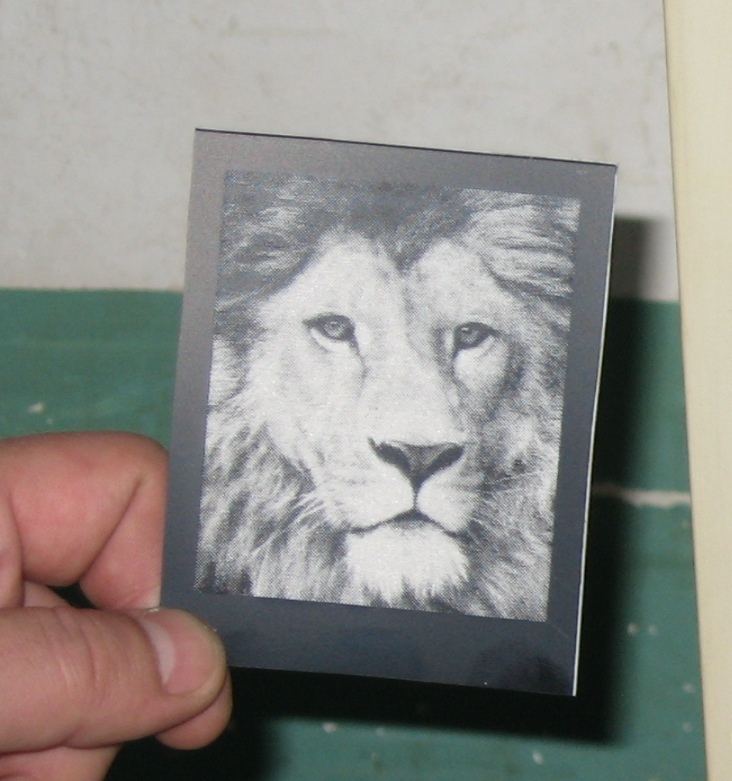

Давайте по шагам попробуем разобраться - может мы о разном говорим. Пример, см. рис.ниже. Считаете ли Вы этот рисунок (выполненный лазерной гравировкой на двухслойном пластике) полутоновым?



[halkru]

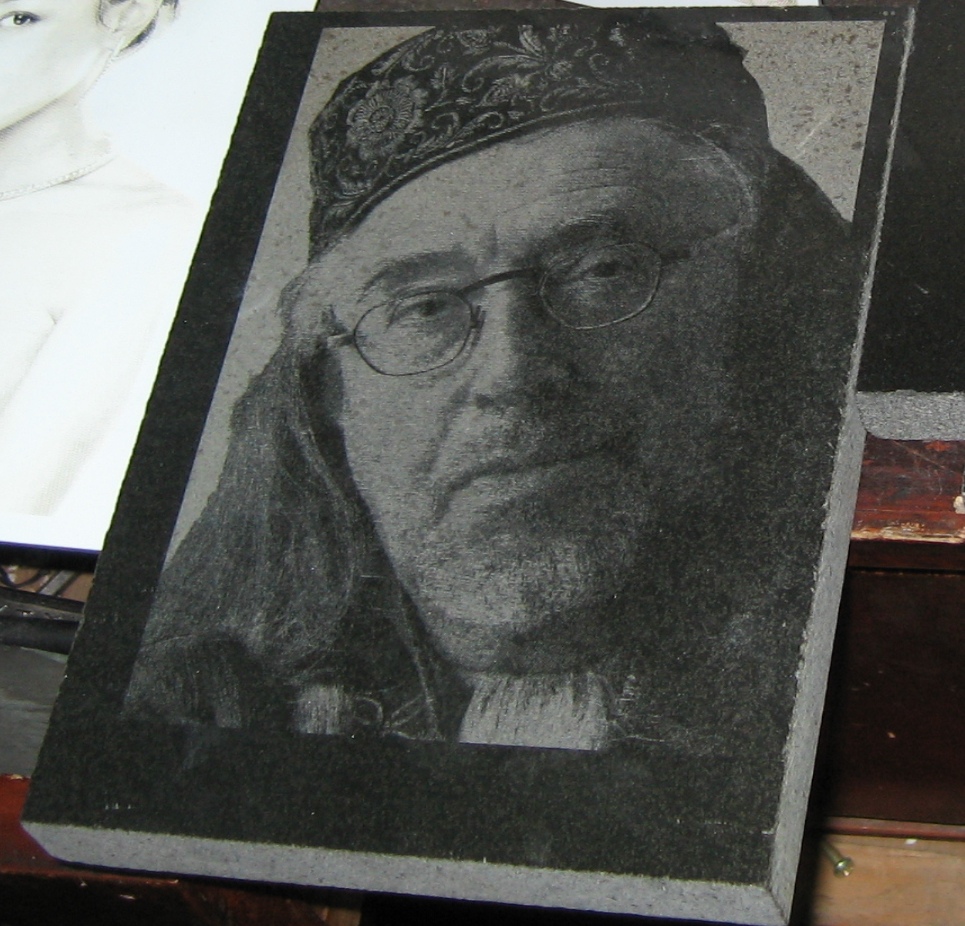

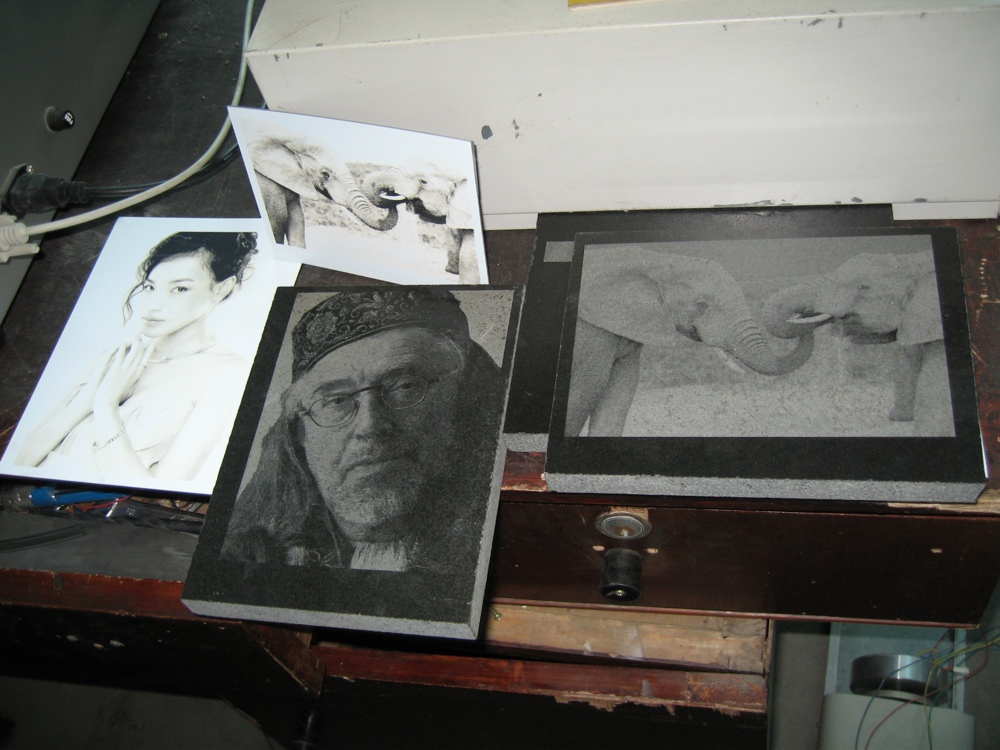

Или лазерная гравирока в "полутонах" выполненная на камне



[halkru]

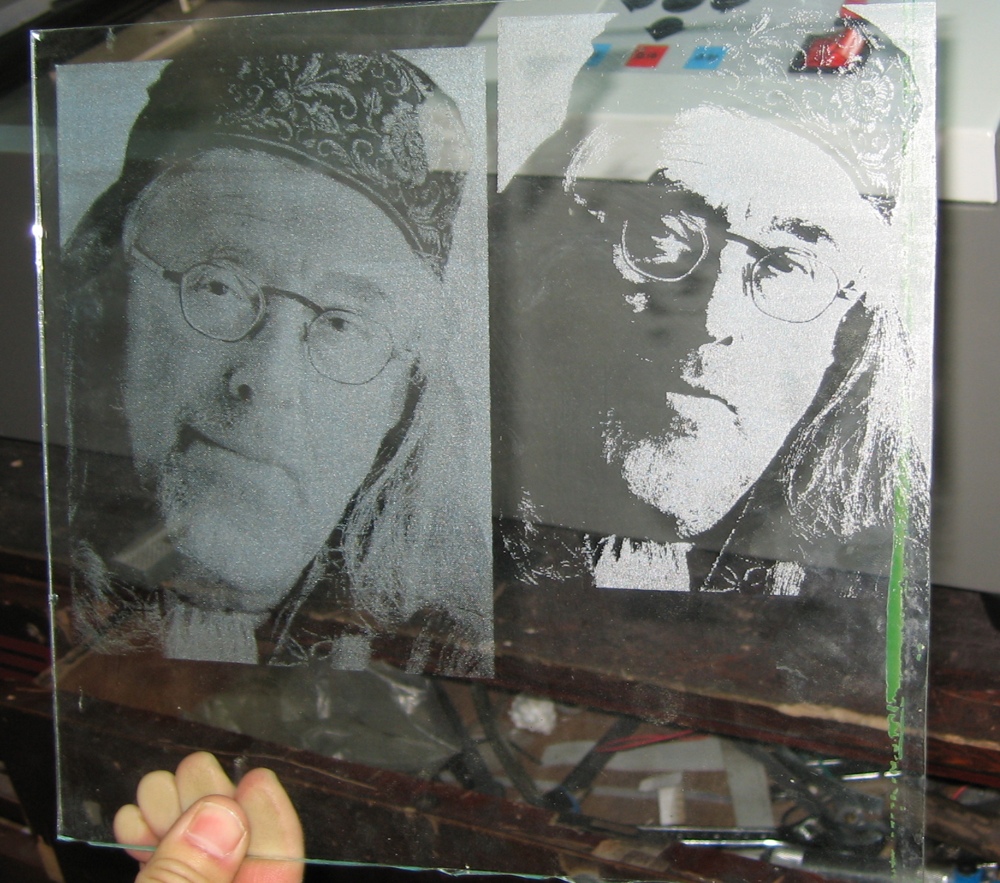

И лазерная гравировка в "полутонах" на стекле



[Игорь Митрофанов]

Получаем такой результат (для форума разрешение картики уменьшено в 2 раза)

Вроде микротекст неплохо выглядет, да и тонкие буквы, а может на нем гербовую печать можно делать?



[Игорь Митрофанов]

Как - то непонятно тут все расположено, я хотел узнать про гравировку гербовых печатей на халк90

С уважением



[halkru]

Здравствуйте,

Возможо и можно, в ближайшее время попробуем и произвести эту гравировку на Халк50, поскольку этот гравер воплотил в себе все достижения Китайского пути развития лазерных технологий, и очень приличен по цене. Мы стараемся, к сожалению на все время не хватает, тем более лето - отпуска.



[Guest]

Здравствуйте!

Очень внимательно прочитал данную ветку и возникла некоторая мысль, как можно сделать при полутоновой гравировке более гладкие переходы тона... (возможно не правильно рассуждаю, просто пока только присматриваюсь к данному типу обороудования...)

Основная проблема, которая не дает возможности получить более плавный переход - невозможность лазера переключаться мгновенно в пониженный режим мощности... можно это смоделировать искусственно... пусть и непростым способом...

Возможно, стоит попробовать гравировать картинку в несколько проходов с разной мощностью лазера. Тут решающим фактором будет ПРАВИЛЬНАЯ подготовка файла... на пониженной мощности гравируем более светлые полутона, потом гравируем на большей мощности те участки, которые хотим усилить... так можно делать в принципе несколько раз, пока результат не устроит придирчивого клиента... Еще раз обращу внимание на то, что в файле для повторного гравирования должны быть только те элементы, которые хотим усилить... ну и вероятно не для всех, а только для термореактивных материалов подойдет данный способ... Это только теория... попробовать не могу по причине отсутствия оборудования...



[multik911]

Лазерный гравер по своей сути очень похож на матричный или лазерный (не цветной) принтер. И тот и другой делает на метериале точку, разница заключается в том, что в принтерах для печати в полутонах прошит алгоритм для перевода полутоновых или цветных изображений в монохромные однобитные - тоесть в массив точек. Полутона передаются за счет изменения плотности растра, а не за счет изменения мощности.

Правильно подготовив файл можно не только получить приличное полутоновое изображение но и вполне приличный рельеф.

Можно гравировать и в несколько проходов только очень муторно и долго получается 256 оттенков серого = 256 проходов фото А4 гравируется около 15 минут умножаем на 256 получаем 64 часа а это огромные трудозатраты и износ оборудования и как следствие баснословная стоимость работ. и потом как известно бомба 2 раза в одно и тоже место не падает и лазерный луч не очень далеко от неё ушел всё равно будет некоторое смещение при гравировке в несколько проходов, так что проходу к восьмому - десятому смещение будет видно не вооруженным глазом.

Если кому интерестно могу рассказать как "правильно" готовить файл для гравировки. или откройте любой учебник по Корел или фотошоп главу "Растрирование и цветоделение" там всё подробно описано.



[Guest]

С цветоделением я знаком, благо 12 лет уже в полиграфии работаю...
Речь не идет о 256 проходах... возможно достаточно 2-3. И повторюсь, что этот метод возможно подойдет именно для термореактивных материалов (дерево, кожзам)...
А вот про попадание в одно и то же место про повторе я думал... не озвучил. Естественно, что повторяемость должна быть почти 100%-ой.



[halkru]

Здравствуйте!

Очень внимательно прочитал данную ветку и возникла некоторая мысль, как можно сделать при полутоновой гравировке более гладкие переходы тона... (возможно не правильно рассуждаю, просто пока только присматриваюсь к данному типу обороудования...)

Основная проблема, которая не дает возможности получить более плавный переход - невозможность лазера переключаться мгновенно в пониженный режим мощности... можно это смоделировать искусственно... пусть и непростым способом.....

Здравствуйте,

Развернутого ответа дать пока не смогу, т.к. нет большого опыта (нет на это заказов) в полутоновой гравировке.
Могу предположить, что при растрировании в полутоновый режим нужен специализированный профиль, который бы смог правильно передать цвет в получаемое изображение, из опыта - под каждый материал свой способ растрирования, тема интересная...



[vv92]

Обратите внимание, что крупный растр визуально смотрится лучше мелкого (плавные переходы с маленькой растровой точкой создают муар), разрешение выше 300точе/дюйм смотрится плохо:лишние детали и уменьшение контраста (и так обычно не большого).



[Guest]

даааа.......... из всего выше сказанного так и не понятно как же все таки готовить растровое изображение под гравировку с полутонами. выложите плиз пошагово на примере того же льва как и сто сделать перед тем как его пустить в работу для лазера. пока только режем, хотелось бы и гравировать и не только узорчики но и фото на разных материалах



[halkru]

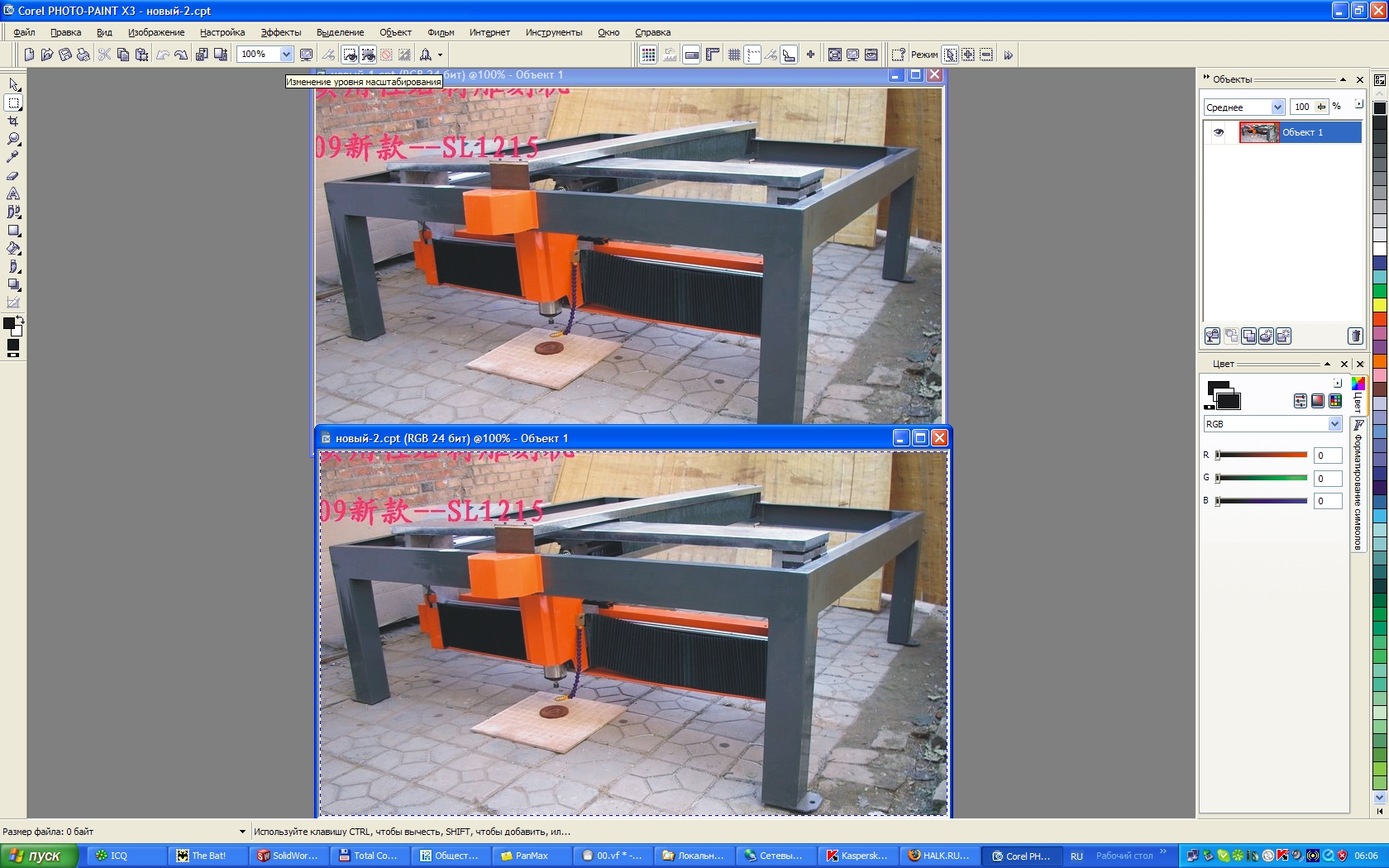

Например есть у вас картинка



[halkru]

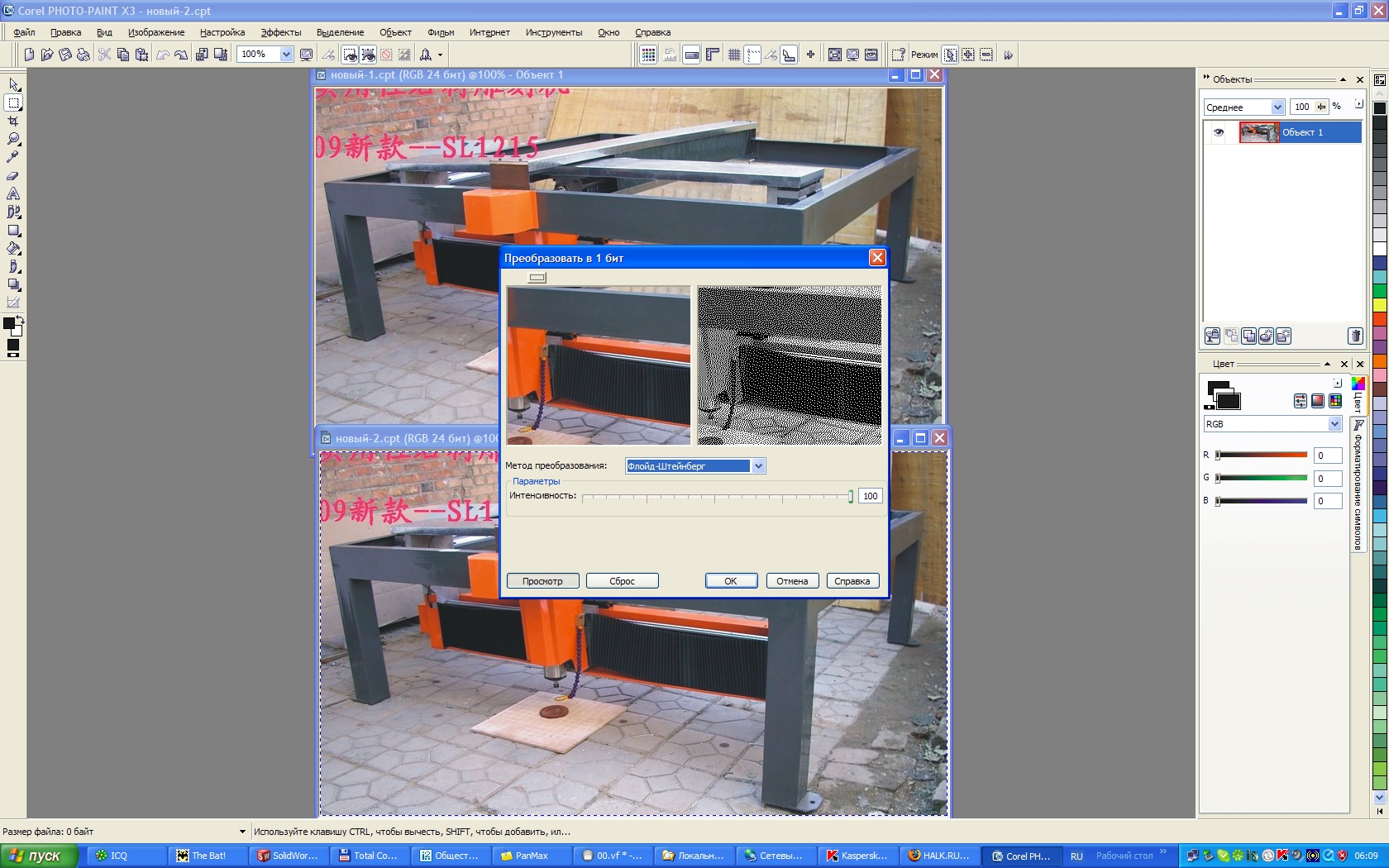

Выбираем (Corel X3) - изображение, преобразовать в черно-белый 1 бит. Там есть несколько типов преобразования и их настроек - это и есть ваш опыт для каждого материала и режима работы



[halkru]

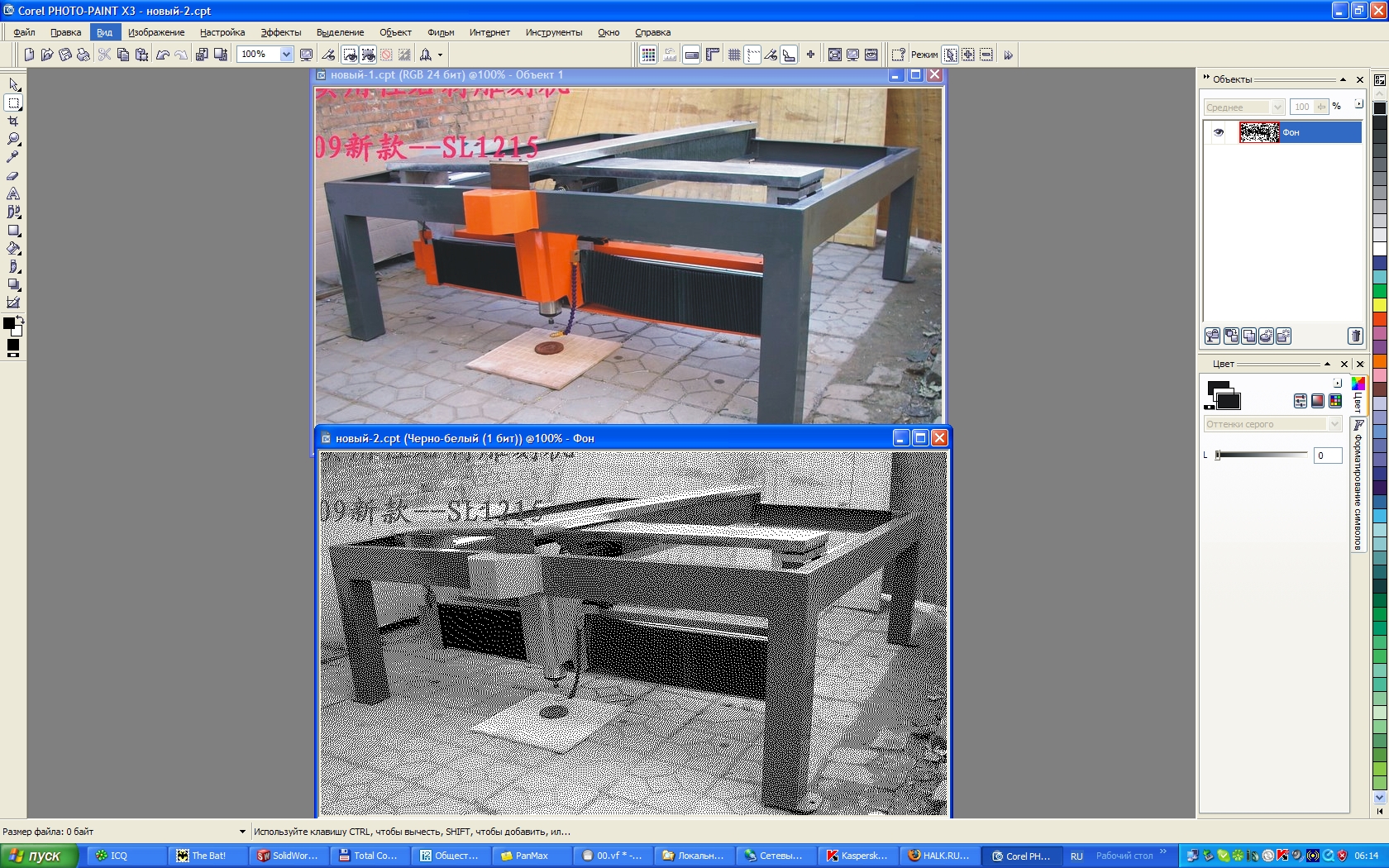

После преобразования получаем черно-белое 1 битовое изображение, которое и можно попытаться отгравировать для передачи полутонов



[tandemich]

У меня Халк-58, гравирую из "оттенков серого/grey scale" из черно белого не хочет.
Попробуйте в кореле сделать сначала битмап черно белый, а потом конвертируйте его в оттенки серого
