Вибрации Y-вала (портального)
- Автор темы blacklog
- Дата начала
ну это я попробовал как вы подсказывали,подбирать нужный параметр под мой станок,пока вибрация не исчезнит.вроде успакоил я машину
но два раза дольше начал обрабатывать загатовку.если постаянно резать деталь по направлении Х все прекрасно.станок так спокойно работает,как будто стоит.вот если резать по Y уже начинается вибрация.даже если скорость уменшить до 1м в минуту.готов на все лижбы убрать эту вибрацию.могу видео сделать как он вибрирует во время работы.
но два раза дольше начал обрабатывать загатовку.если постаянно резать деталь по направлении Х все прекрасно.станок так спокойно работает,как будто стоит.вот если резать по Y уже начинается вибрация.даже если скорость уменшить до 1м в минуту.готов на все лижбы убрать эту вибрацию.могу видео сделать как он вибрирует во время работы.
halkru
Константин
А что такое круговое ускорение и где оно встречается?
halkru
Константин
ну это я попробовал как вы подсказывали,подбирать нужный параметр под мой станок,пока вибрация не исчезнит.вроде успакоил я машину
1. вибрация только по У?
2. Вибрация на всей длине по У? или в каких то определенных местах?
2. Вибрация при обработке или/и холостых перемещениях, на каких скоростях?
Понятно, если срыва двигателей нет - не надо касаться ускорений...
Выясняем какие скорости..
При вибрации - загляните под стол, винт по У спокойно вращается или изогнут ..
ВИдео не помешало-бы
этот параметр определяет изменение направления движения при работе сразу по двум координатам.... Выставляется на 0501 (0509) комплекте электроники ( работает грамотно), VectorSoft 32Мб (работает крайне криво) и ряде других комплектах электроники...
halkru
Константин
И в чем, позвольте Вадим узнать он выражается .. мм х град/с2 ?
С точки зрения физика китами обозначенная размерность (Curve accel мм/с2 - в 0501 MPC6610 электронике и вроде и в VectorSoft 32Мб также обозначена в данную минуту нет возможности проверить - нет с собой соответствующего DogKey) полная чушь, но этот параметр реально влияет на работу фрезера...
попробую сделать видео.Вибрация на всей длине по У.вибрация есть и при холостой оброботке без материала и с материалом.посмотрел внимательно установку вала Y. шаговый двигатель,потом вал и в конце подшипник с гайкой.вроде все затянуто и не куда уже регулировать.если по точнее в ручную управлять только Y все спокойно,когда все три оси в месте начинают работать вот тогда начинается вибрация.в пульте у меня в CURVE ACCEL -800,LINEAR ACCL-600. Уменшиль 800 до (600), 600 до (300) только после этого успокоил я станок,но время обработки два раза дольше стала.мне кажется все это происходит при трогание сместа и при остановке Y вала.
halkru
Константин

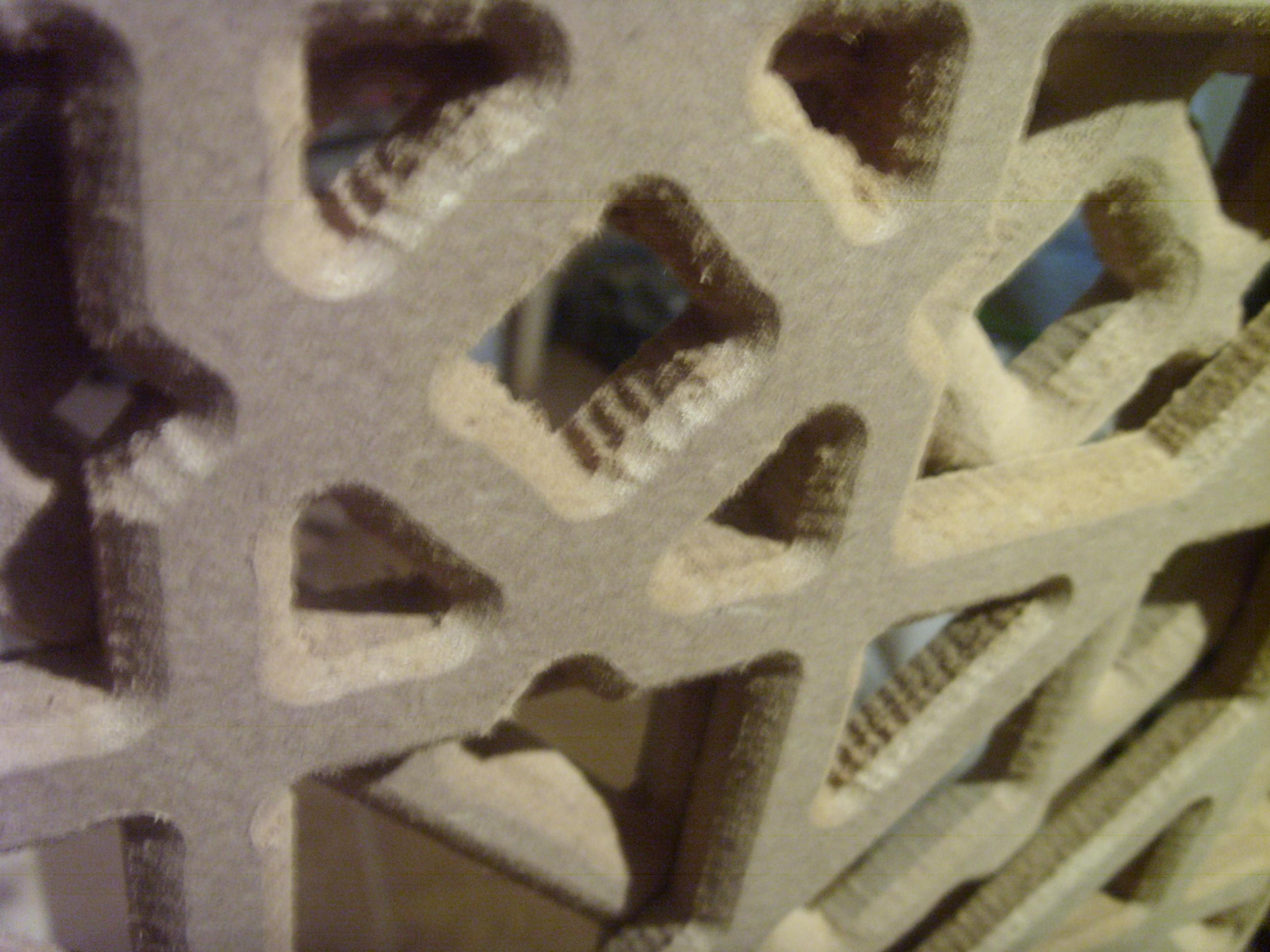

1,5 м/мин и 8 мм МДФ для такого станка возможно многовато, попробуйте уменьшить.. насколько можно представить - волна при диагональном проходе?
тут надо определить из-за чего появляется волна, это проблема механики или электроники.
если в холостую с пульта погонять портал по диагонали вибрация есть?
попробуйте на разных скоростях, под разной нагрузкой, отсоедините моторы - руками покатайте.
при диагональном резе работают 2 мотора - потребление больше, посмотрите не проседает ли питание на моторах и т.д. и т.п.
пока мало информации для постановки диагноза.
если в холостую с пульта погонять портал по диагонали вибрация есть?
попробуйте на разных скоростях, под разной нагрузкой, отсоедините моторы - руками покатайте.
при диагональном резе работают 2 мотора - потребление больше, посмотрите не проседает ли питание на моторах и т.д. и т.п.
пока мало информации для постановки диагноза.
