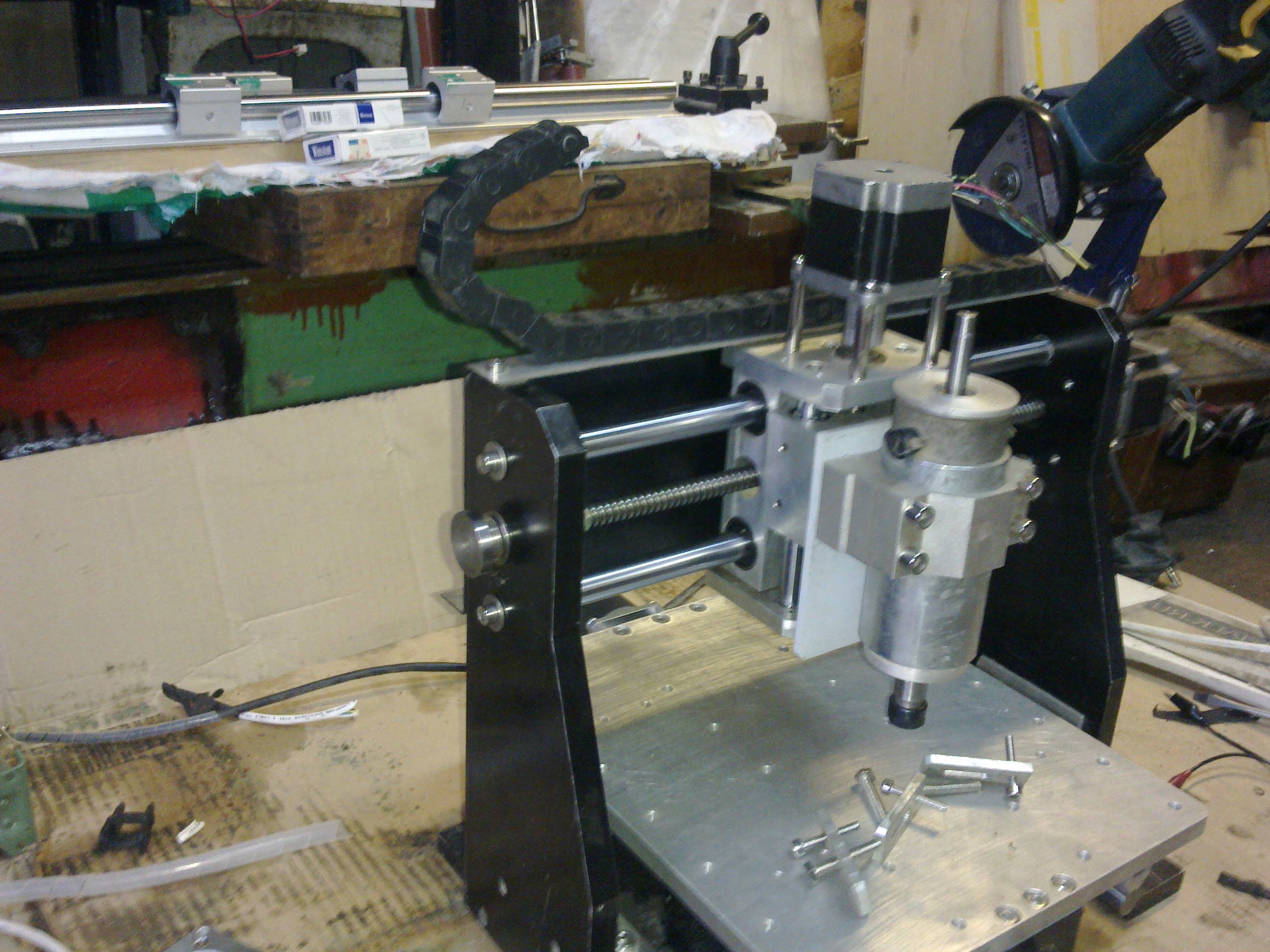

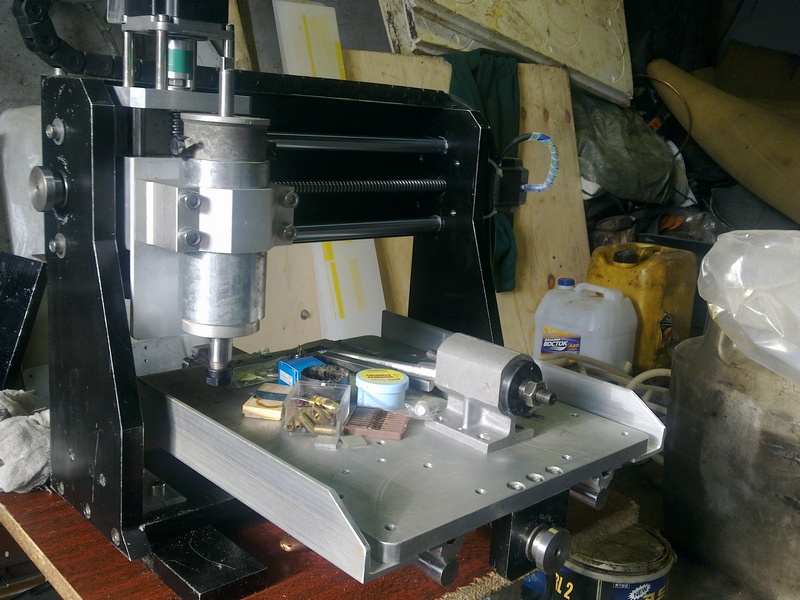

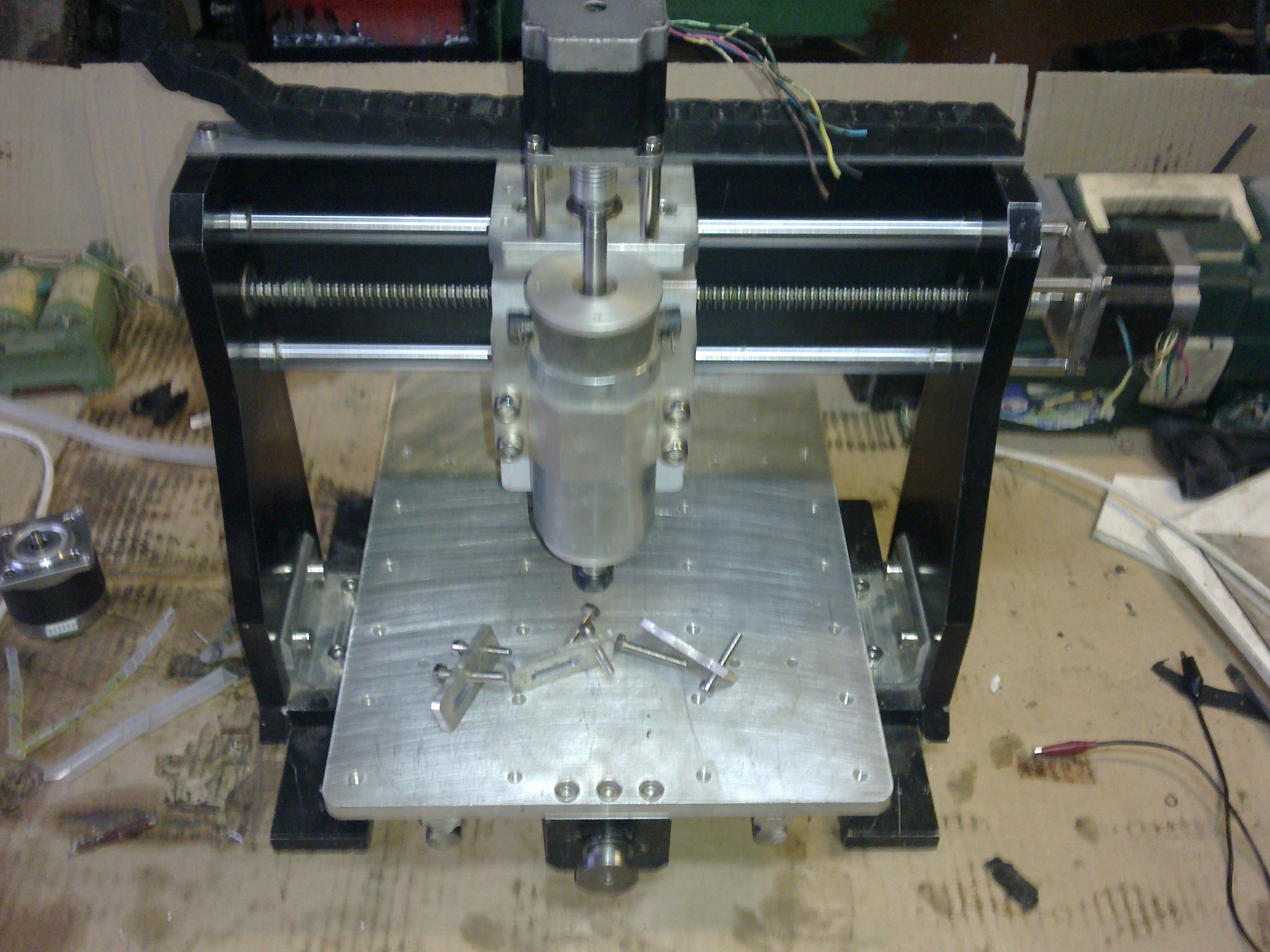

Принимайте в ряды станкообладателей, приобрел для своих маленьких нужд halk mini 1825
для хоббийных работ.
На первый вид и ощупь станок сделан вполне качественно, есть небольшие нюансы но они решаемы, больше это касается проводов и пайке (устранимо), ход осей при повороте маховичка плавный без закливаний, работа покажет.
Суть да дело но при приобретении любой машины, требуется осмотр, протяжка винтов и гаек по обстаятельству, так что по мере работ буду выкладывать фото и видео, так же не откажусь от советов и предложений
В процессе осмотра и протяжки



мультипостить я небуду, а продолжу здесь
и так,
-установил несколько программ MACH3 и EMC2(под линукс)
каждая из этих программ хороша по своему, выбор остается, поэтому пока не выбрал, тестирую.
- протянул весь станок - было недокрученно несколько гаек

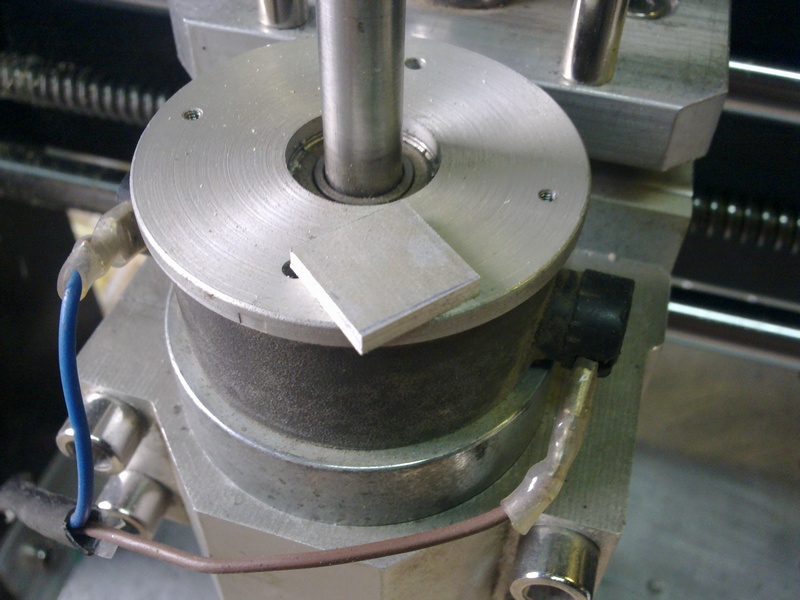

- провода пока ненашел ( советуют использовать в экране, так можно победить помехи)

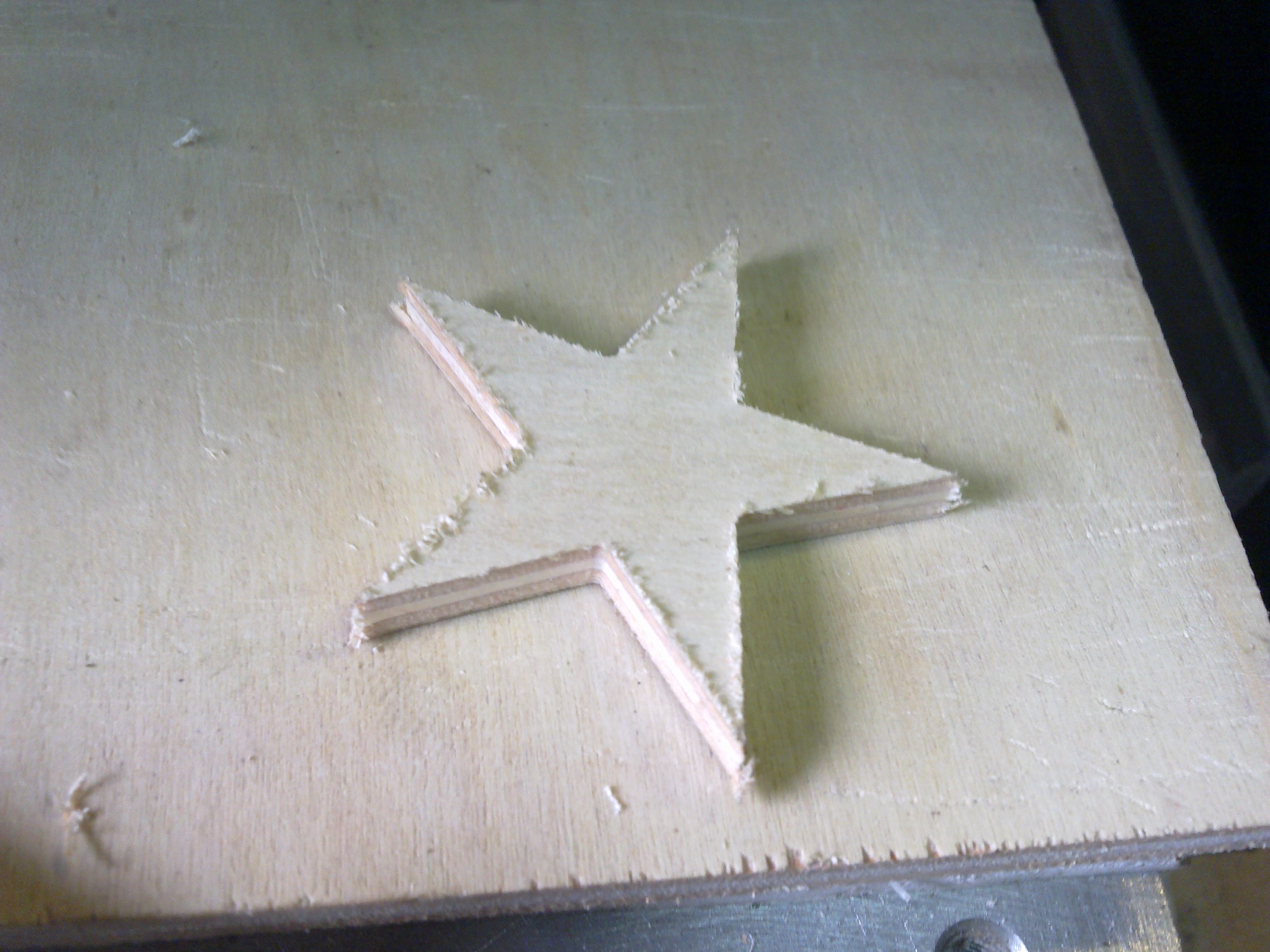

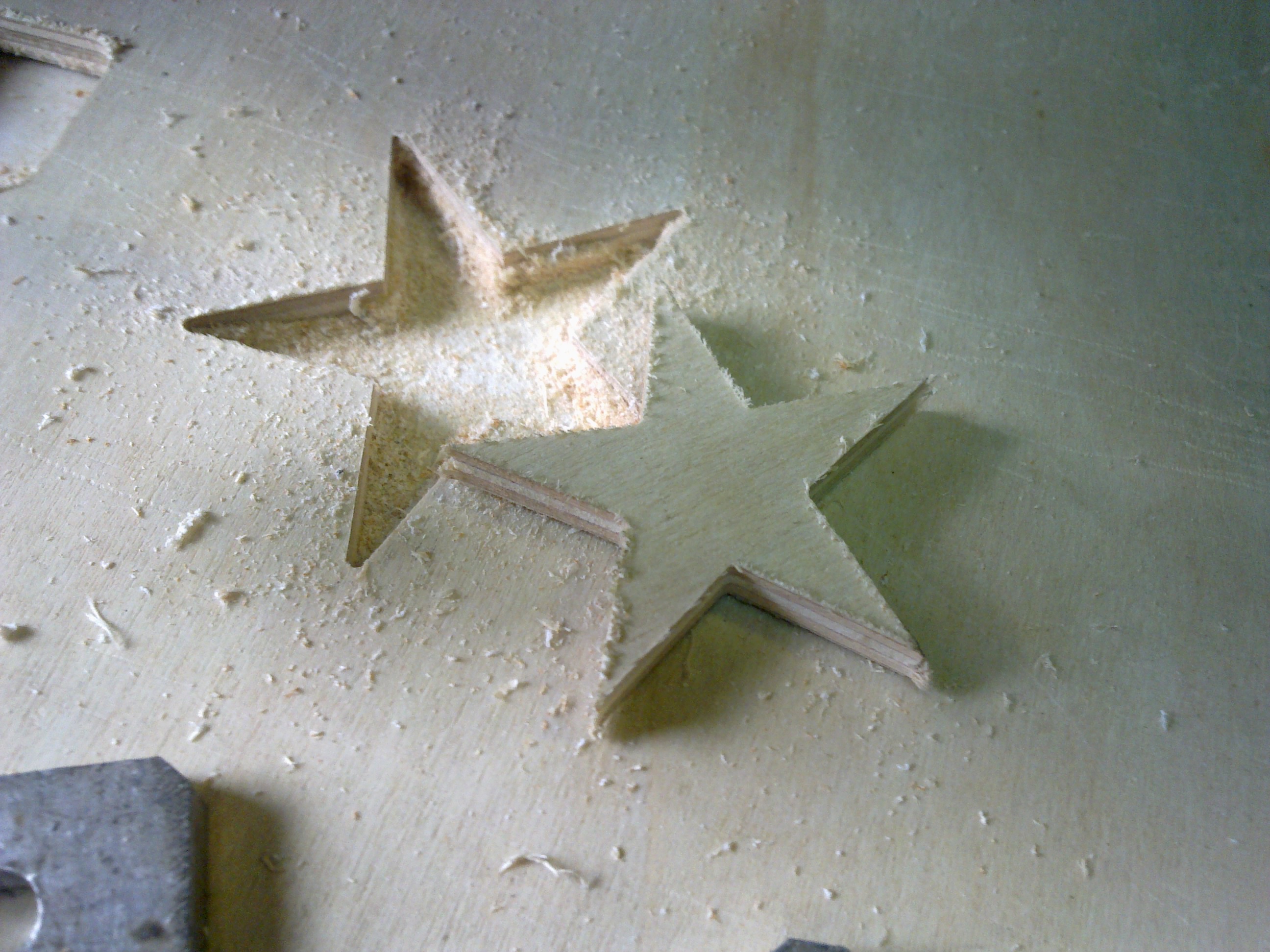

Вот проба пера-"фрезы"
Посмотреть вложение 1704

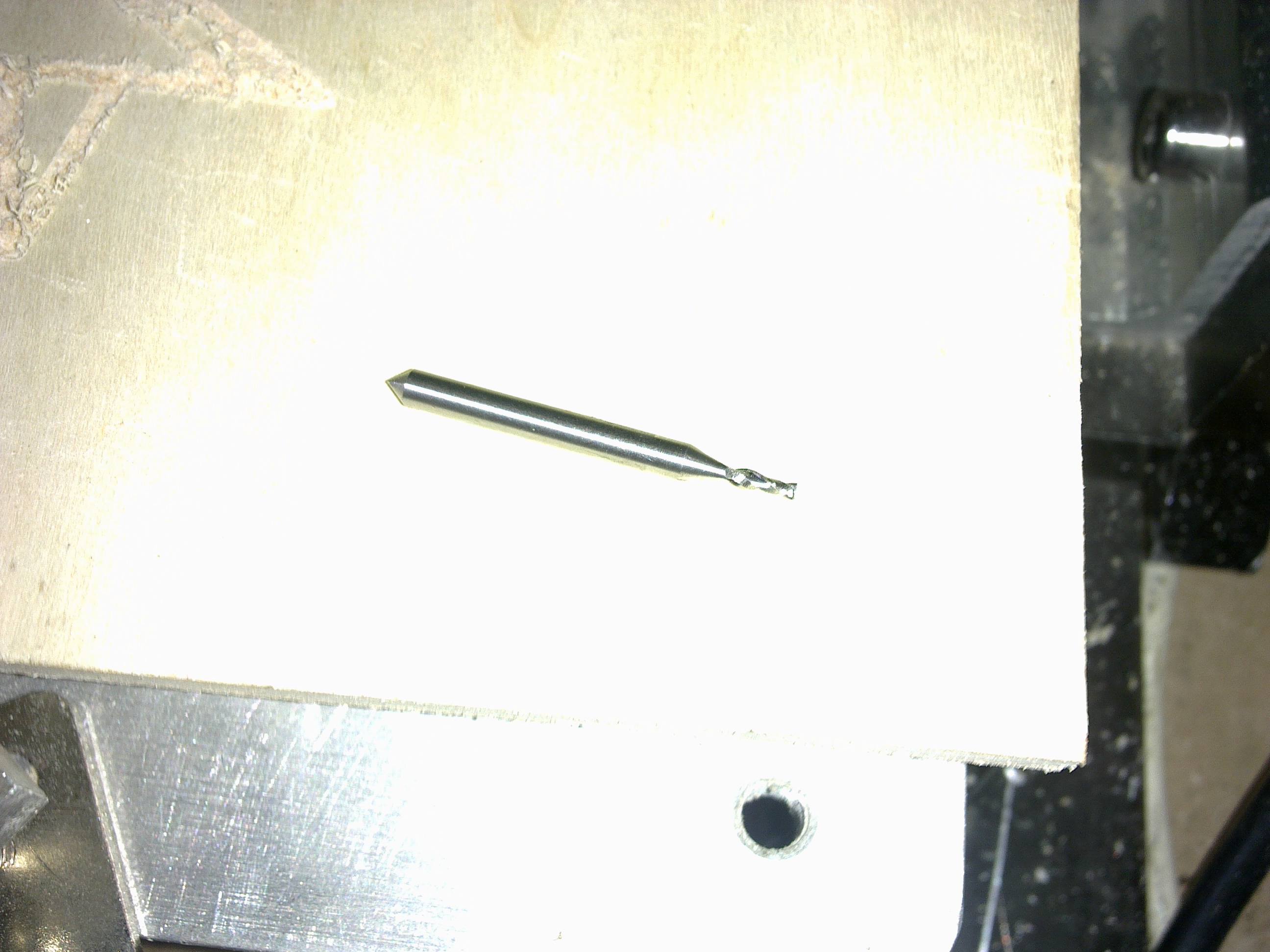

резал вот этой фрезой, шпоночная по металлу ф1.5 двухзаходная длинна рабочей части 5мм


Видео



[Sergey27rus]

И так продолжение, фото и видео прилагается, за качество видео извиняюсь

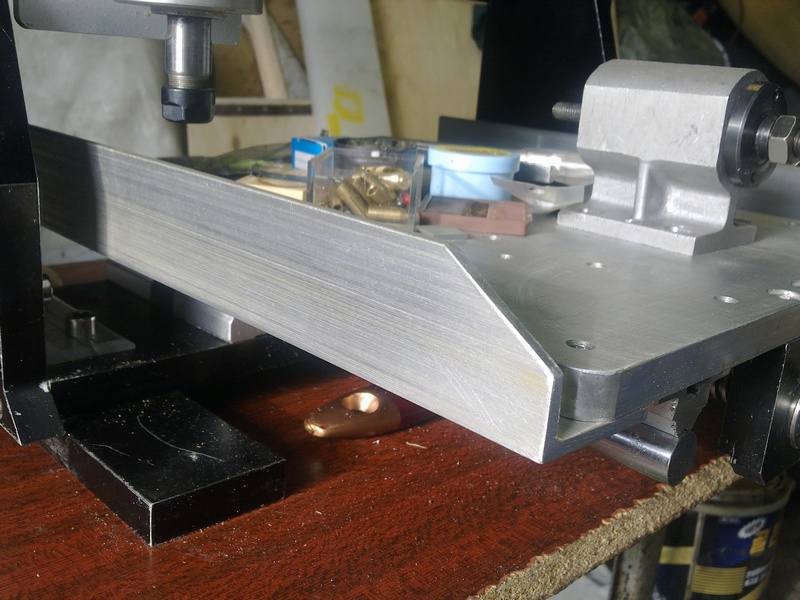

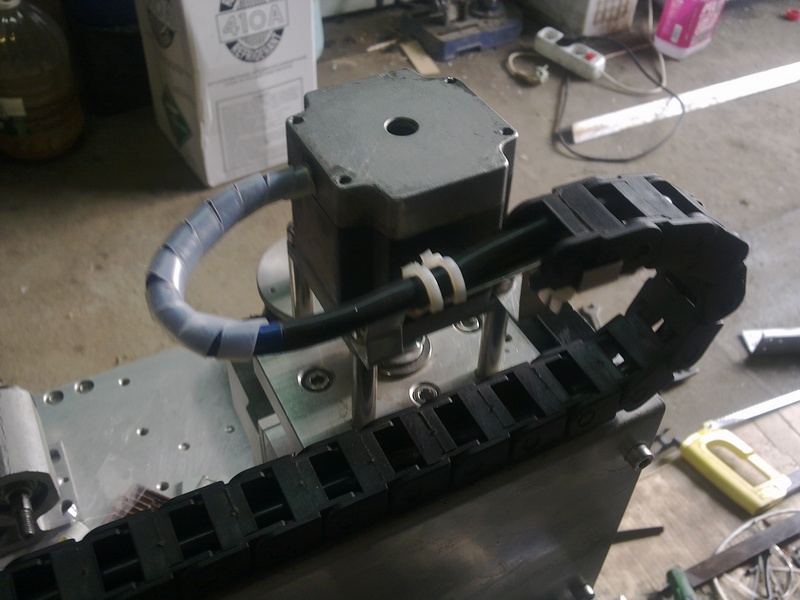

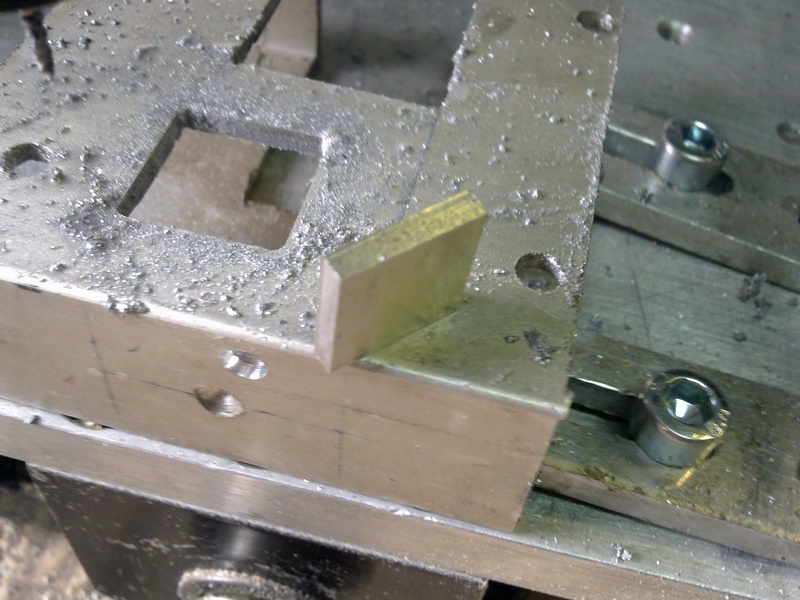

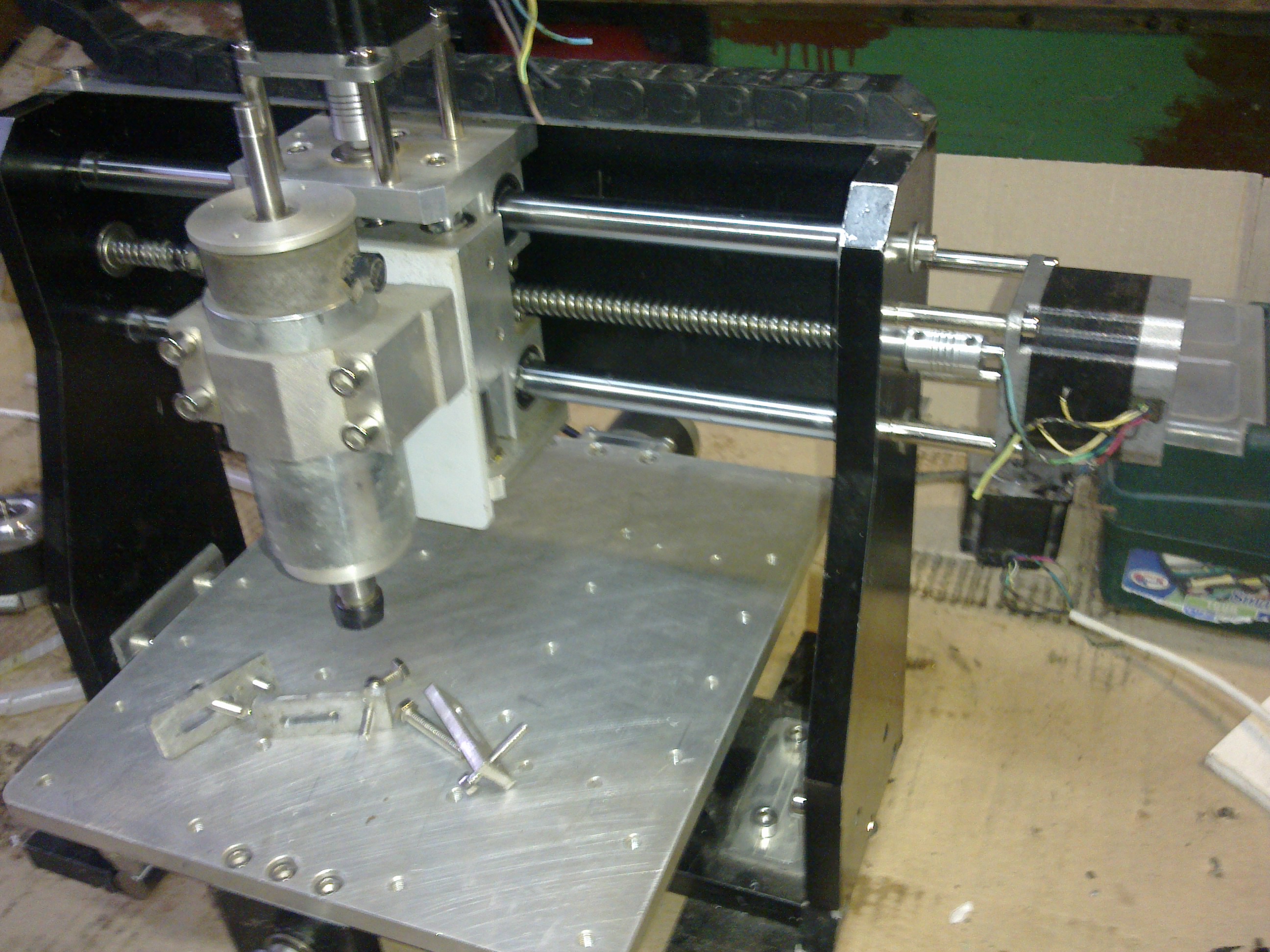

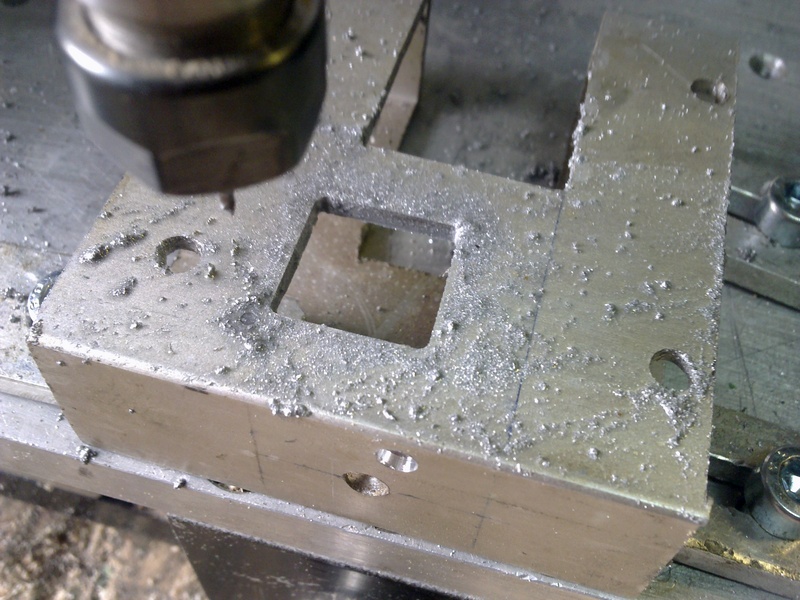

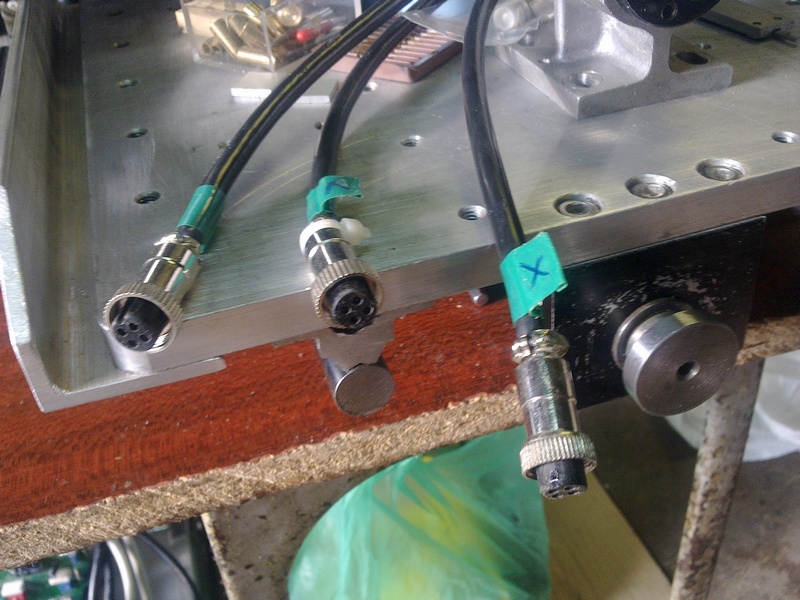

Протянул весь станок, заменил провода, поставил сэкранированные дабы избежать непредвиденных ситуаций., попробовал резать алюминий понравилось, то что доктор прописал, для моего хобби подойдет, поставил боковые перегородки, а то когда резал алюминий вся стружка разлеталась по кругу, и частично попадала в сторону направляющих и винта, это не есть гуд.
Смотрим, спрашиваем отвечу на вопросы и видео резки алюминиия



[halkru]

На мой не профессиональный взгляд - подачи великоваты для такого станка



[Sergey27rus]

Спасибо за совет, буду пробовать на скоростях от 100 до 300мм/мин,посмотрю как получится.



[Sergey27rus]

Здравствуйте, хочу рассказать мой способ фрезеровки печатных плат,

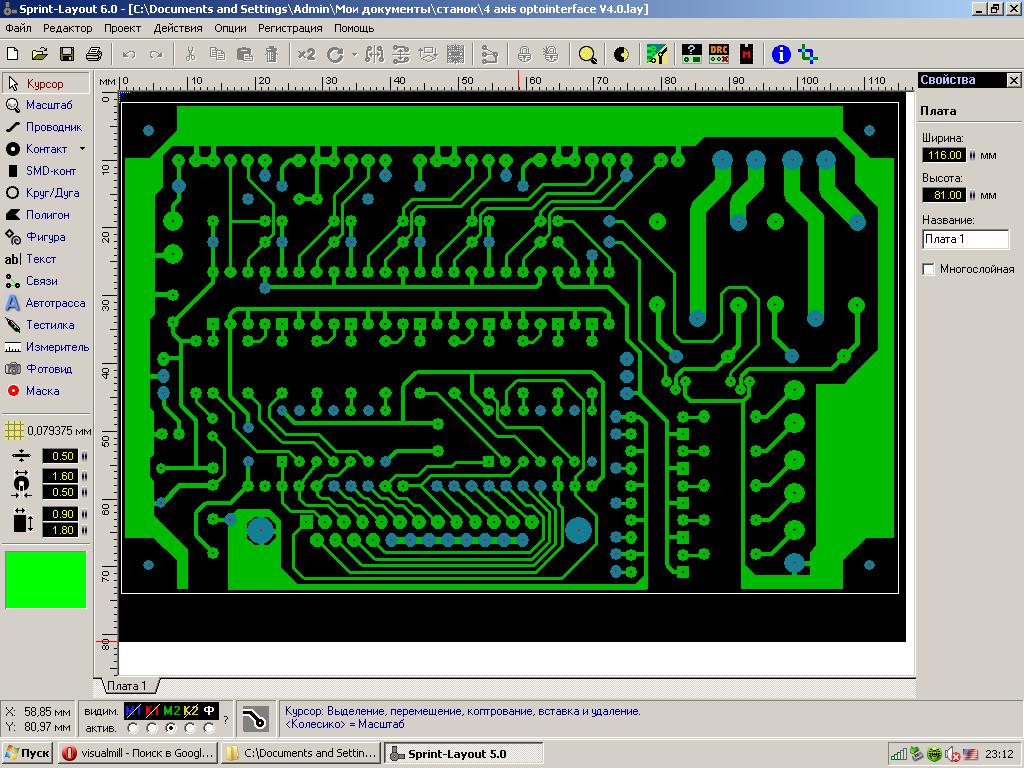

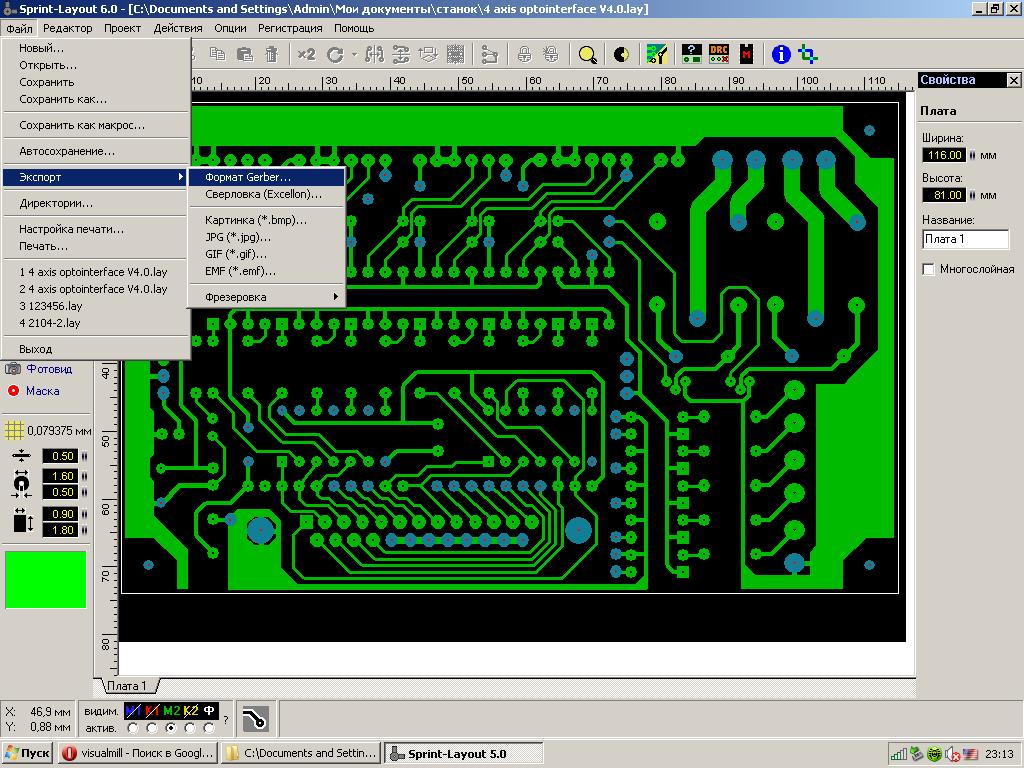

открываю рисовальщик плат, в данном случае layout 6.0, открываю проект

корректиру, если это необходимо, ширина дорожек, контактных пяточков и тд.

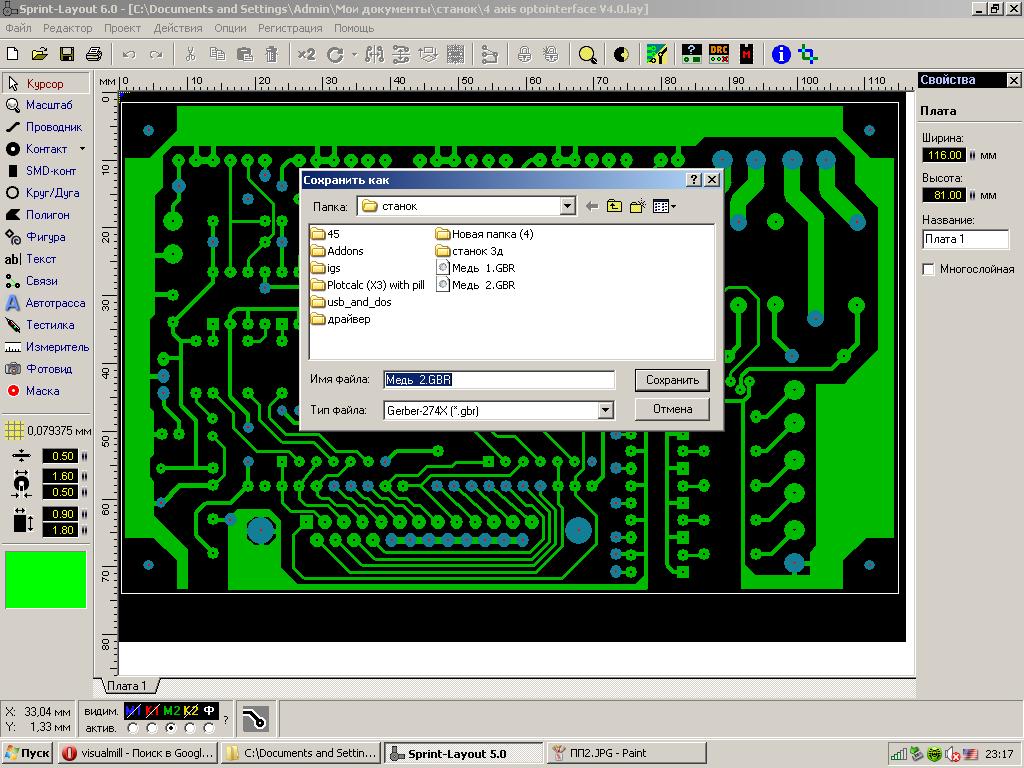

далее файл экспортирую в формат gerber

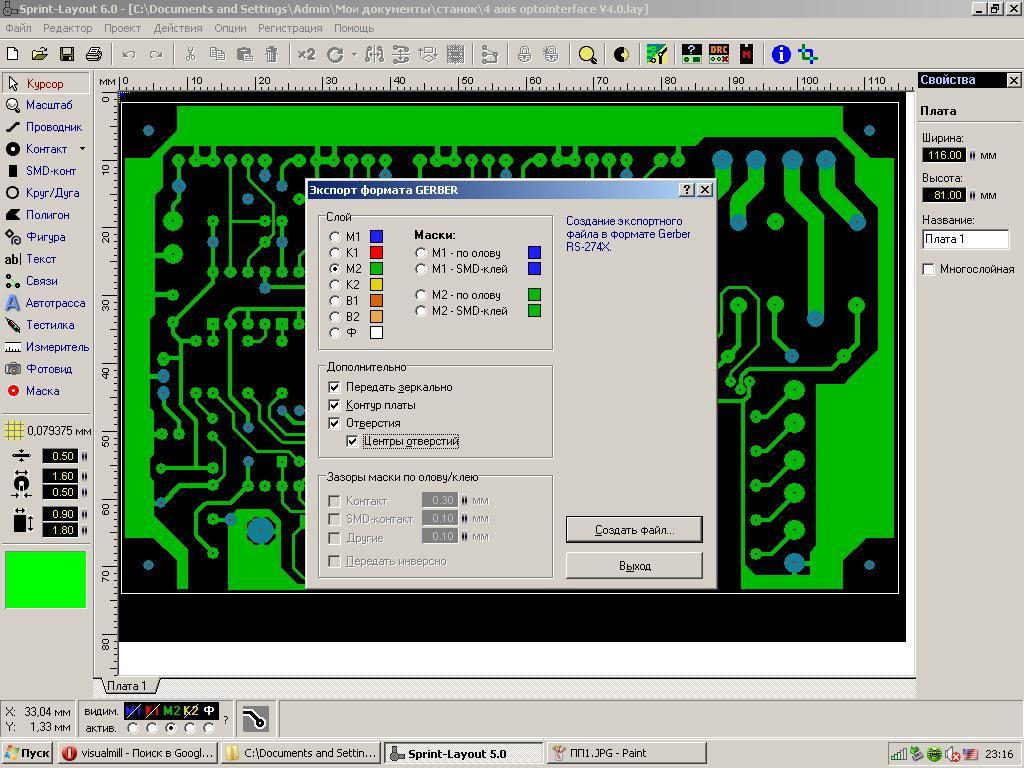

,откроется вкладка

что именно мы сохраняем, в моем случае эта была вторая сторона платы и сохраняем в рабочую папку

Следующим этапом будет конвертация файла gerber в dxf для меня удобным был скрипт из программы CAM350

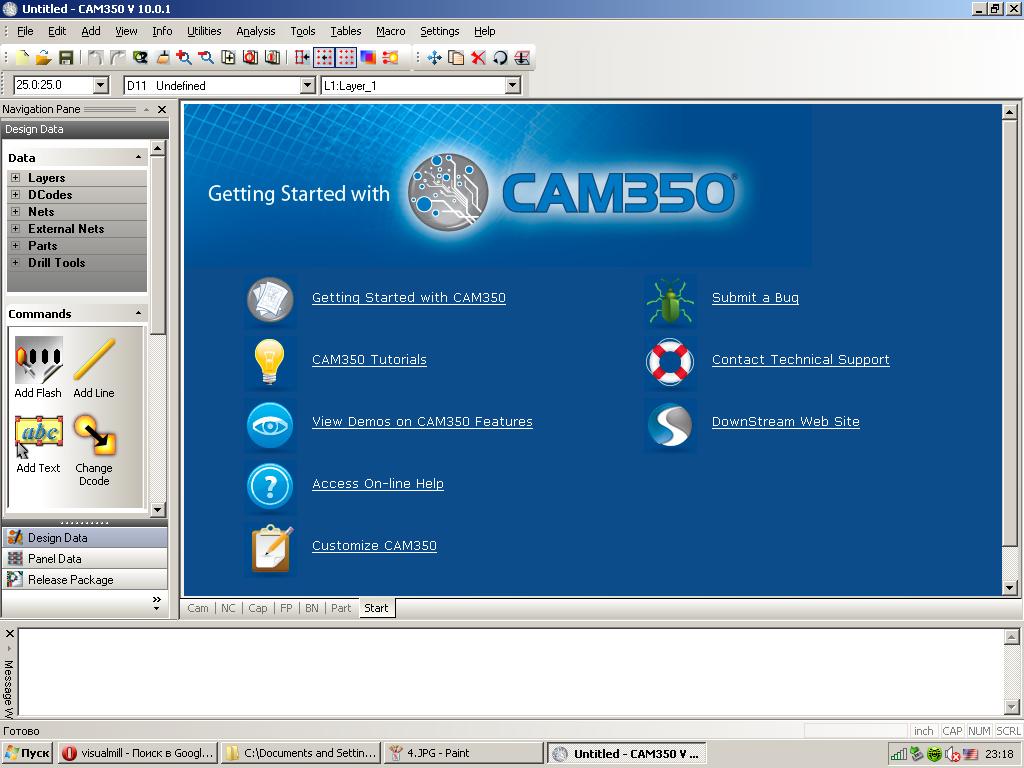

Действия будут такие- открываем программу

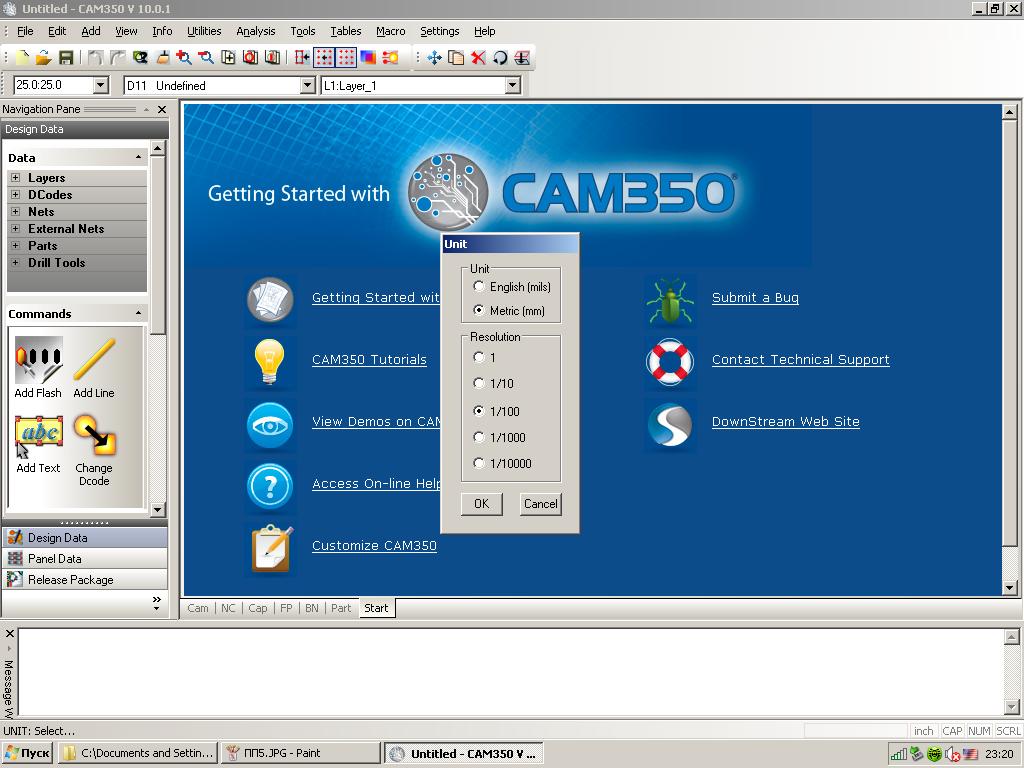

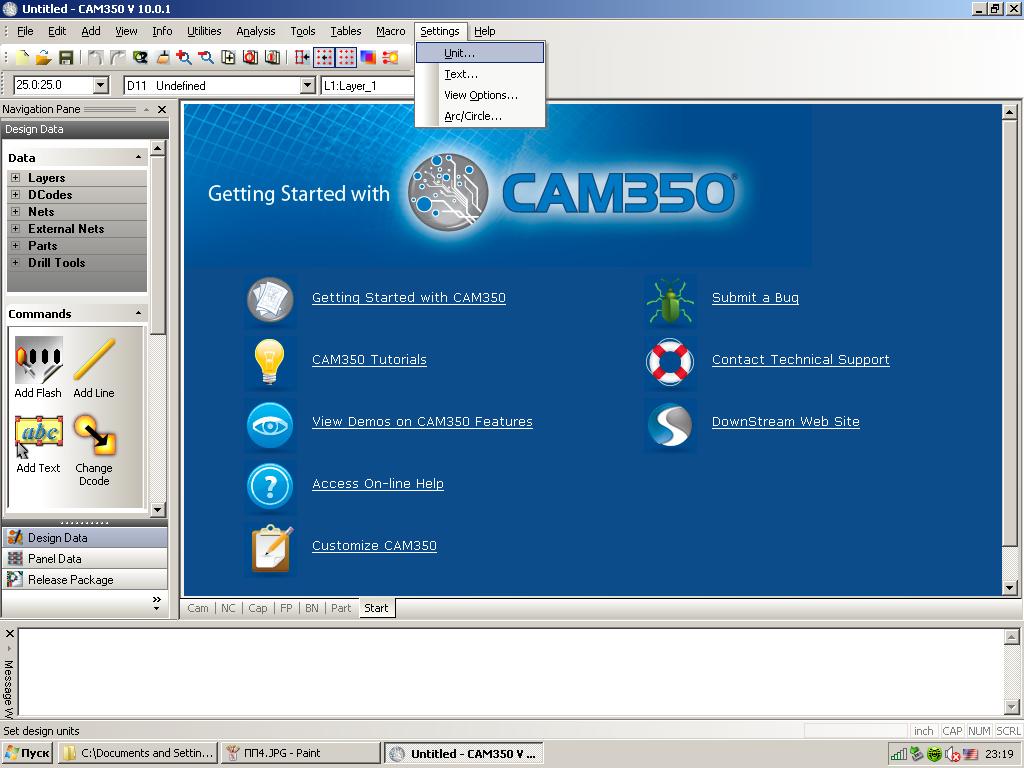

Во вкладке settings выбираем единицу измерения парамметр unit в данном случае мм

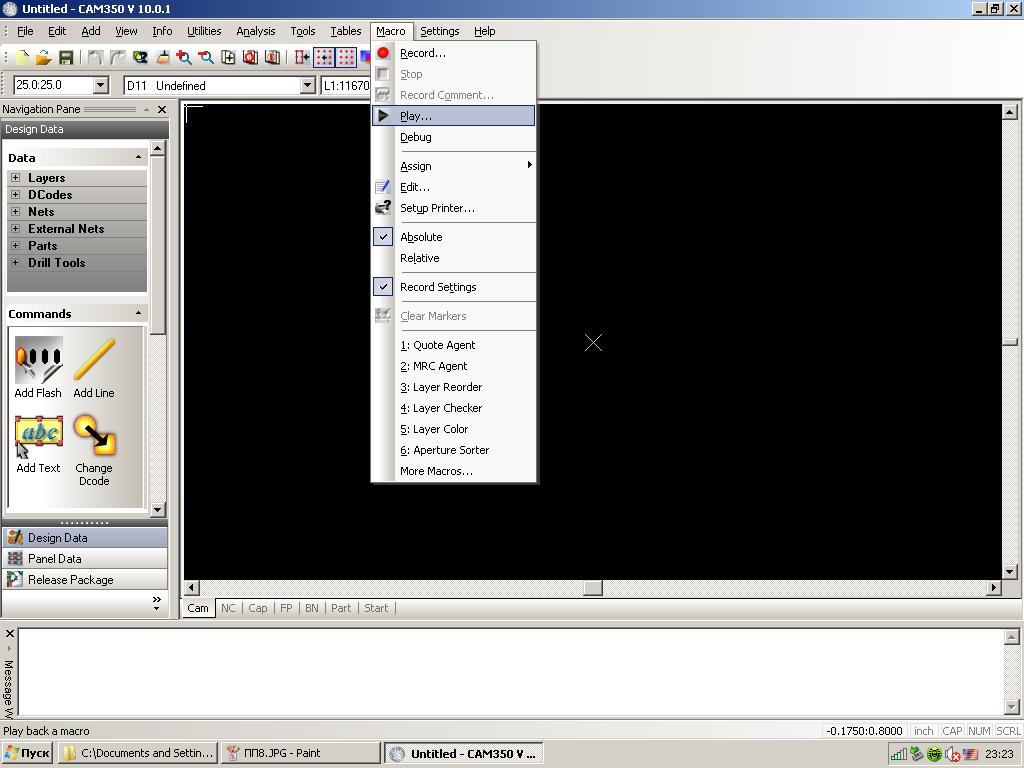

дальше во вкладке makro

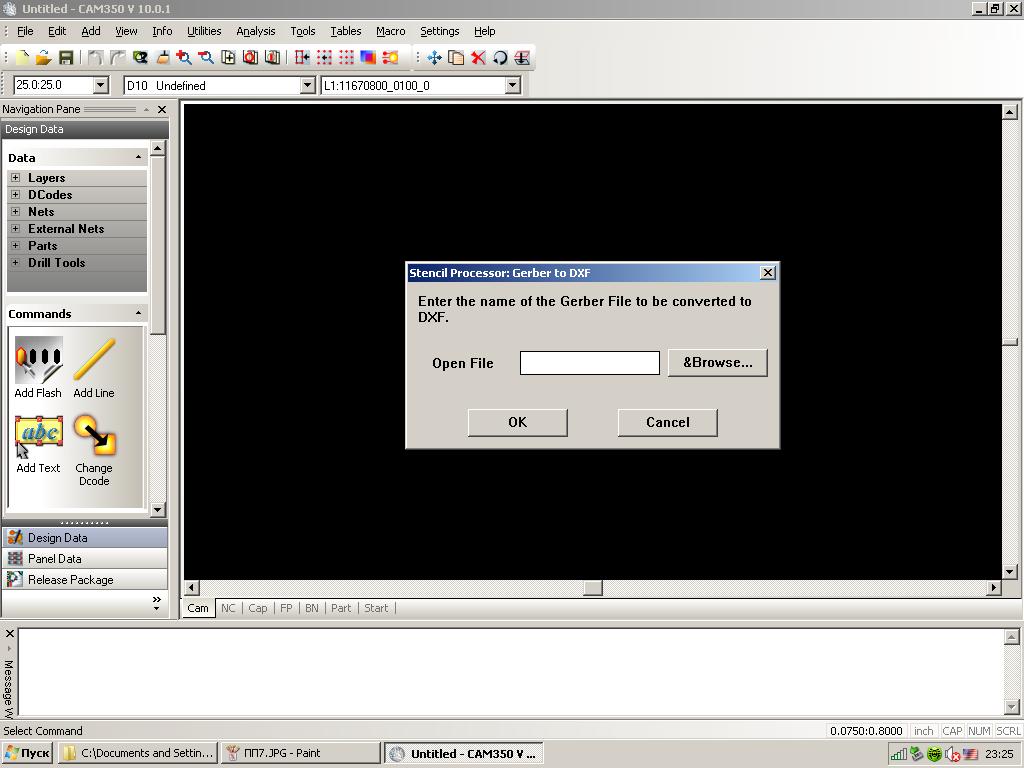

нажимаем play, откроется таблица

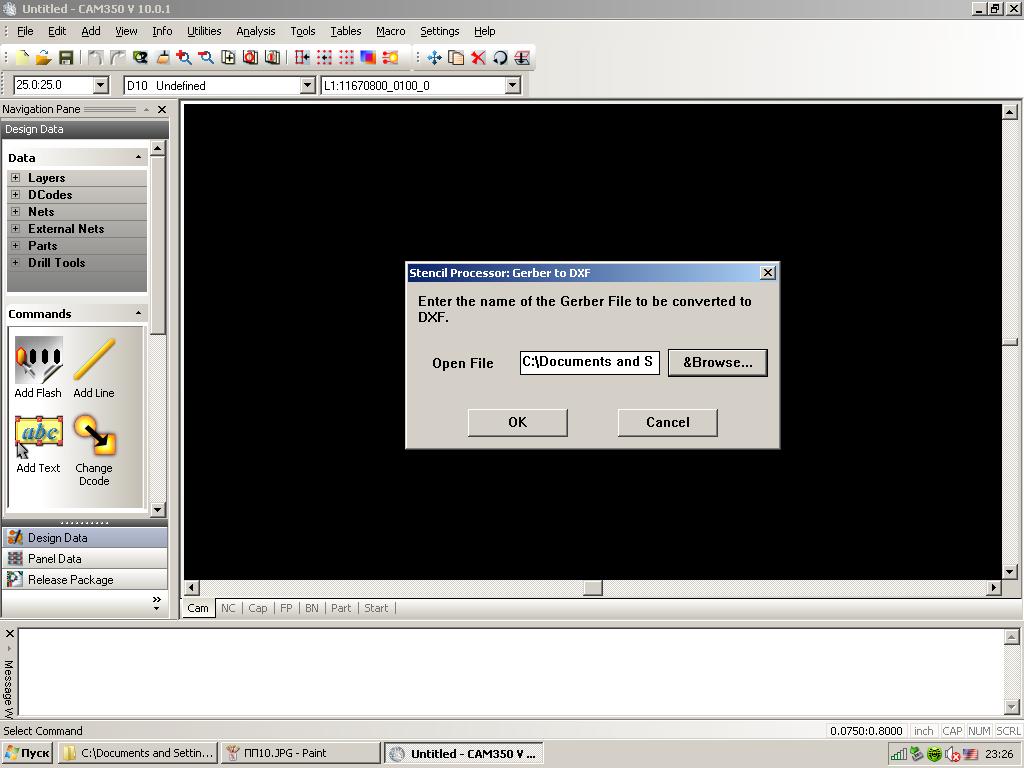

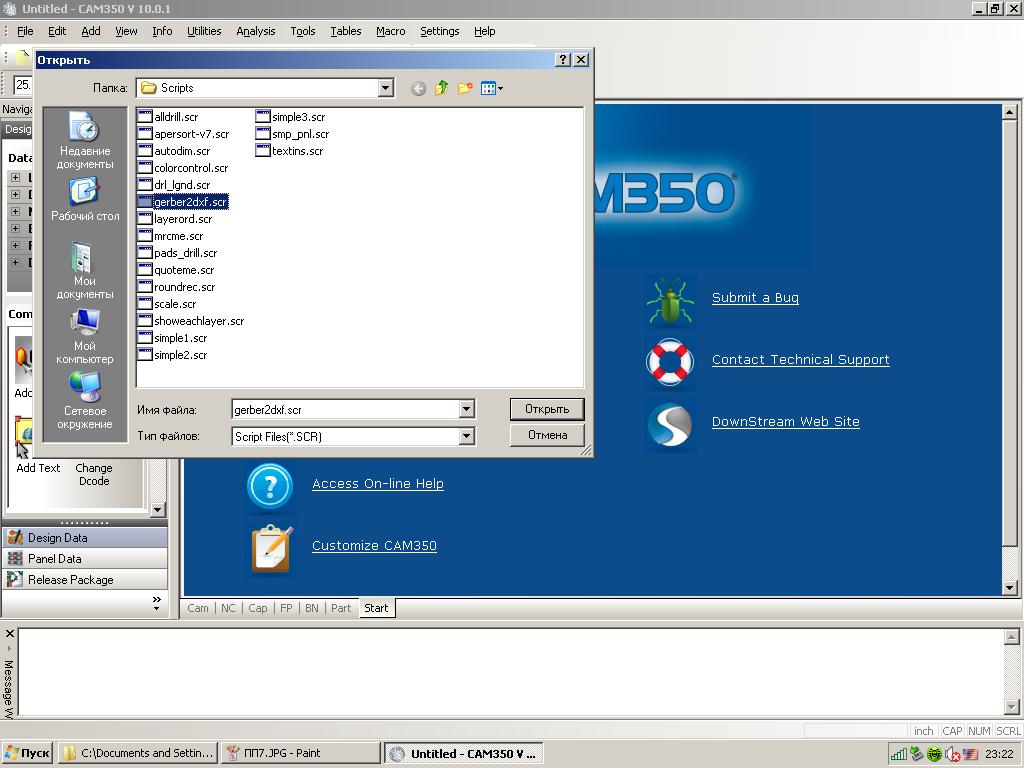

из таблицы выбираем скрипт gerber2dxf.scr

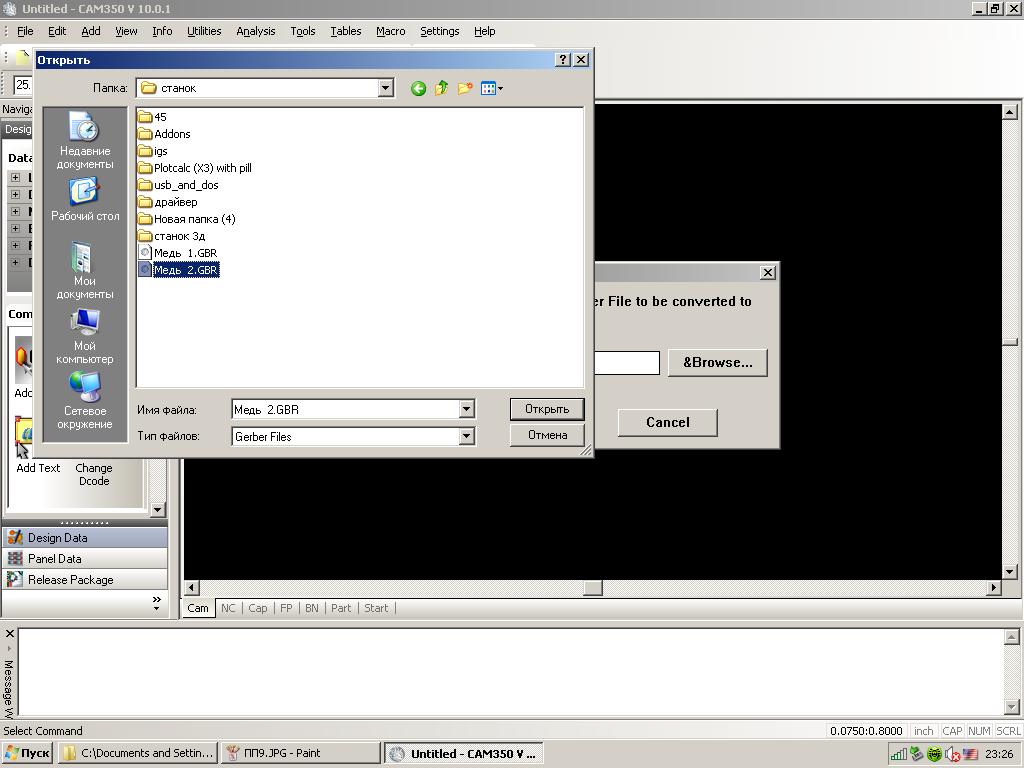

открываем ранее созданный файл из программы layout 6.0

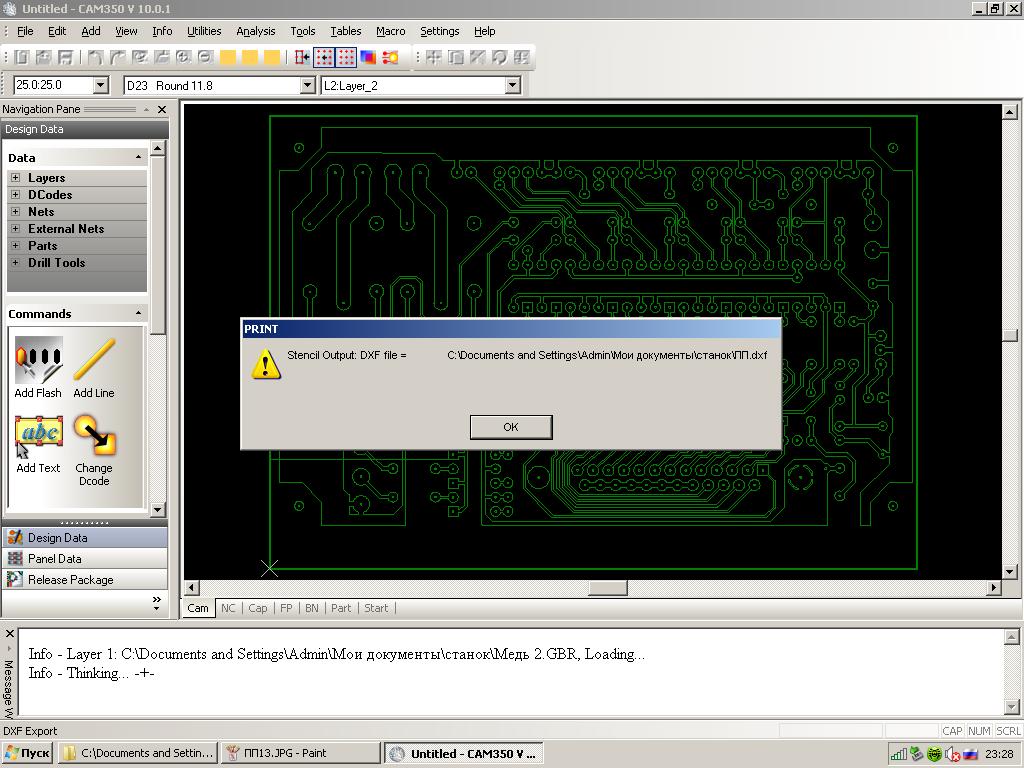

и экспортируем

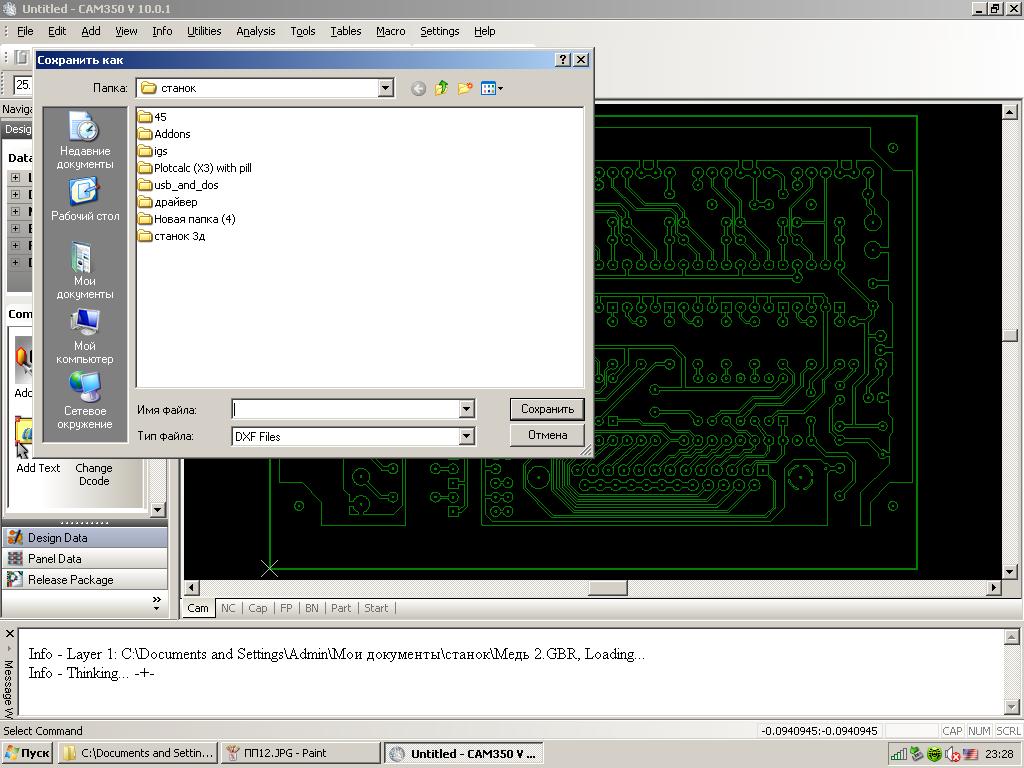

сохраняем файл с расширением .dxf



[Sergey27rus]

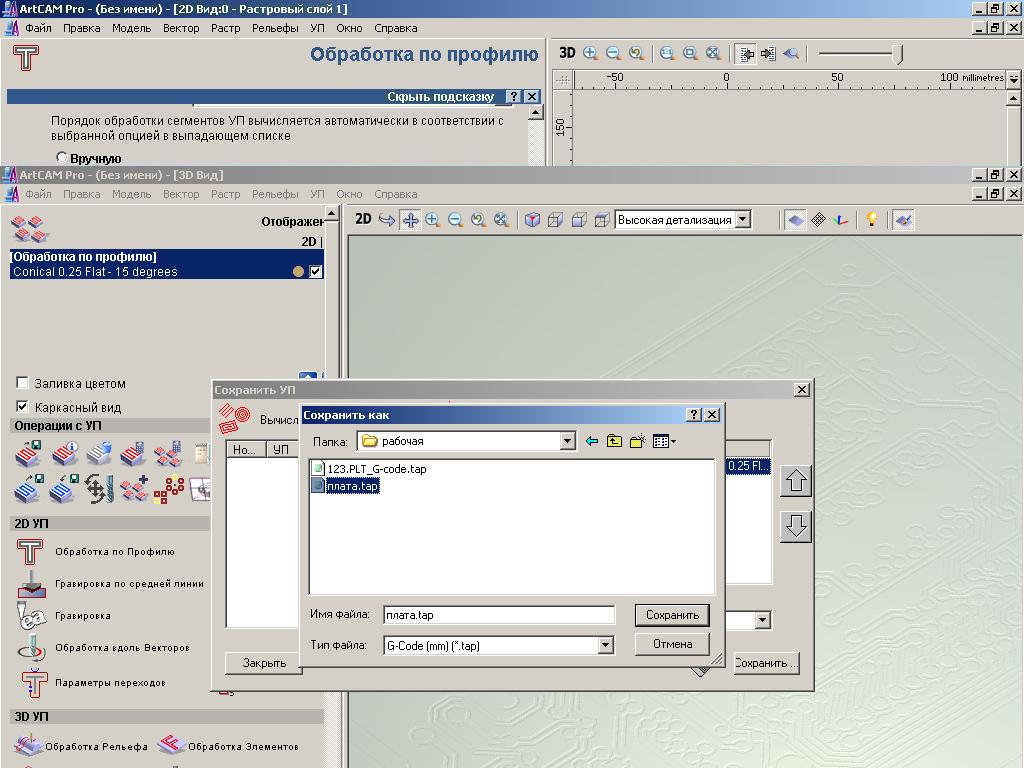

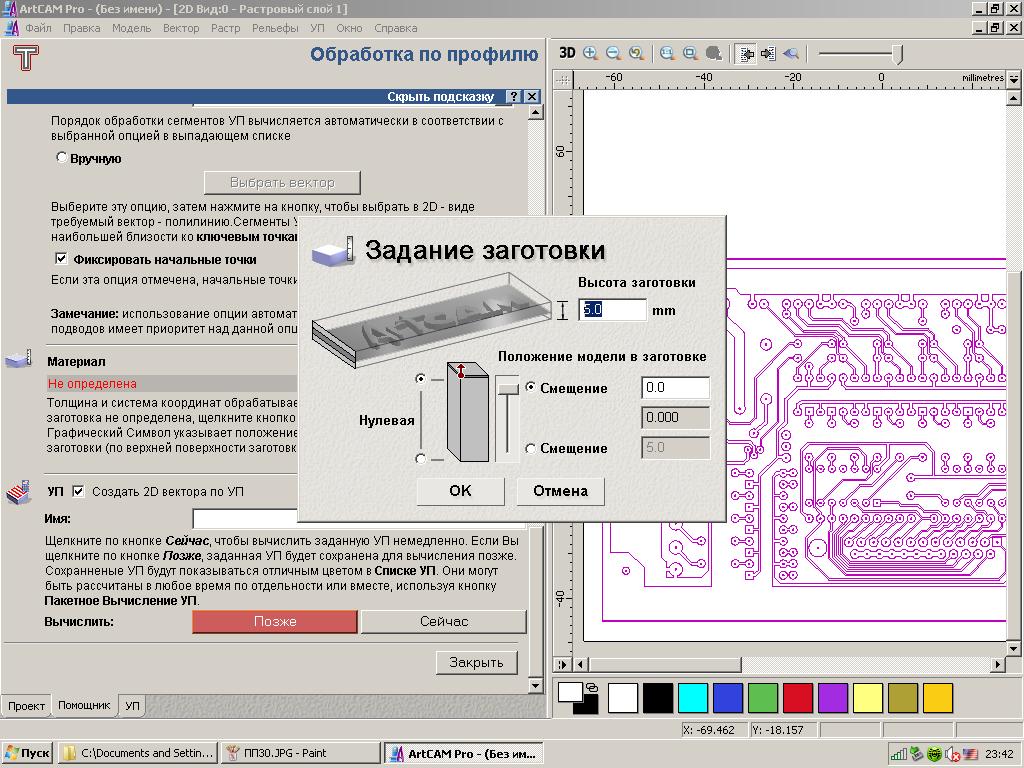

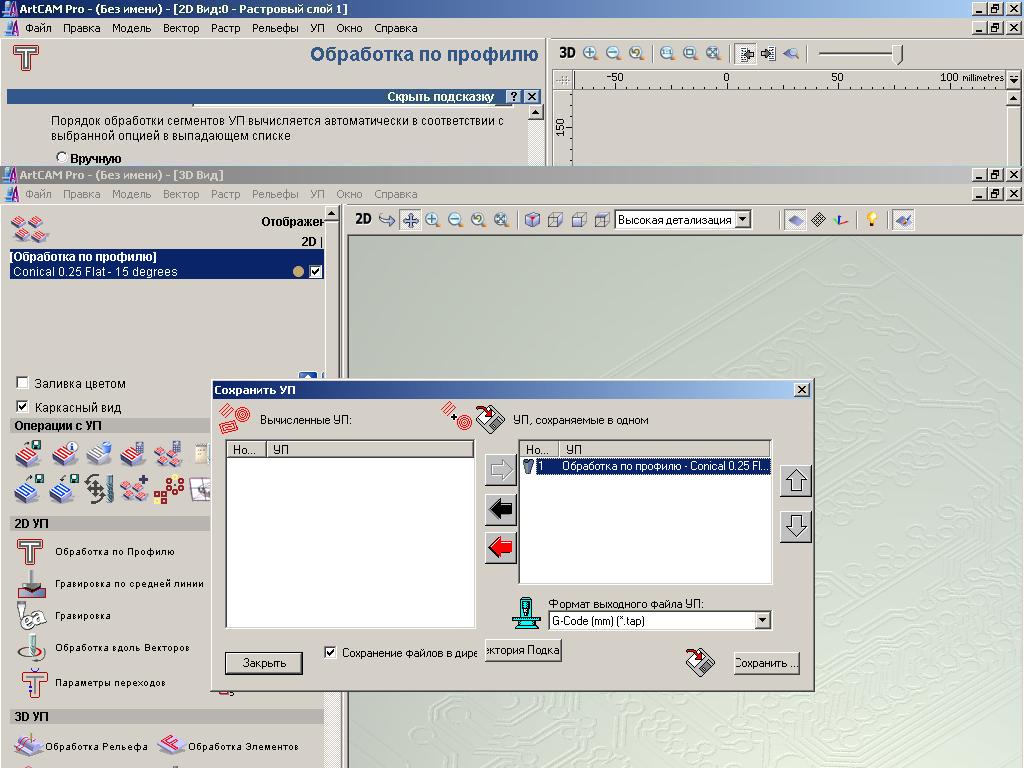

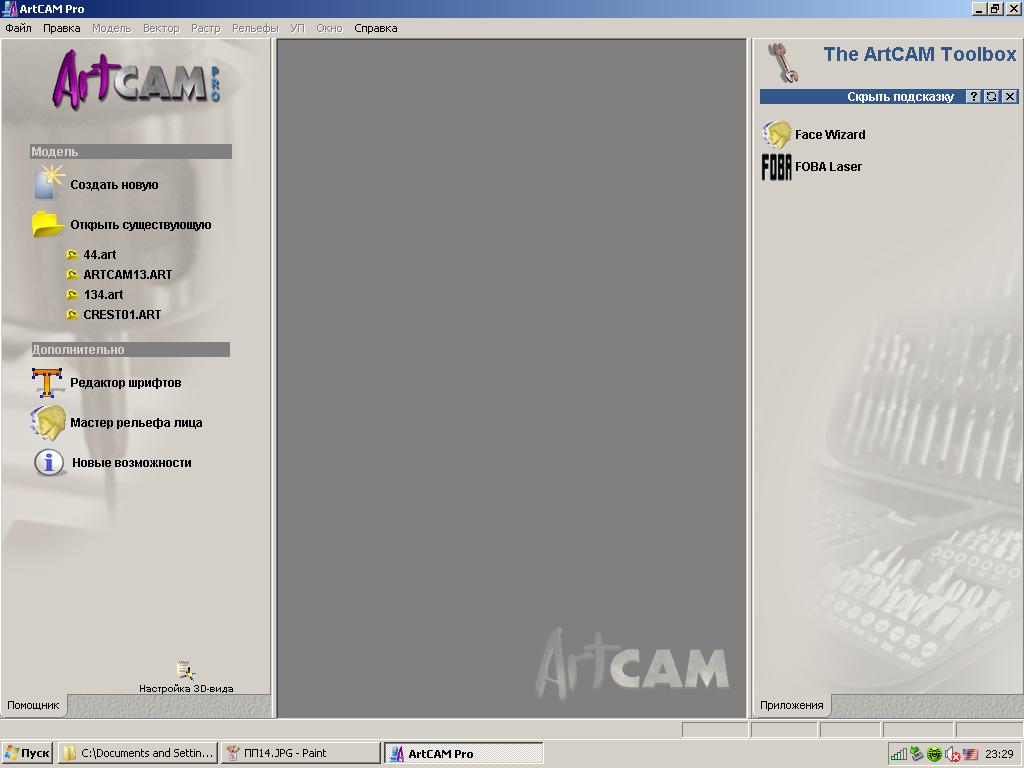

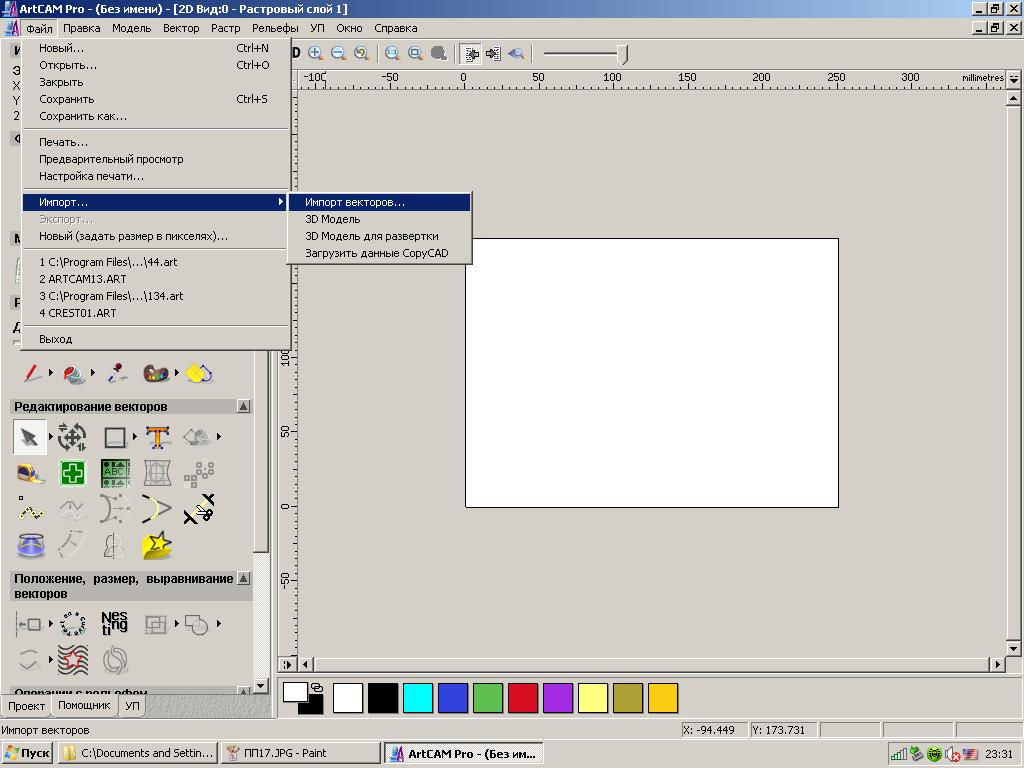

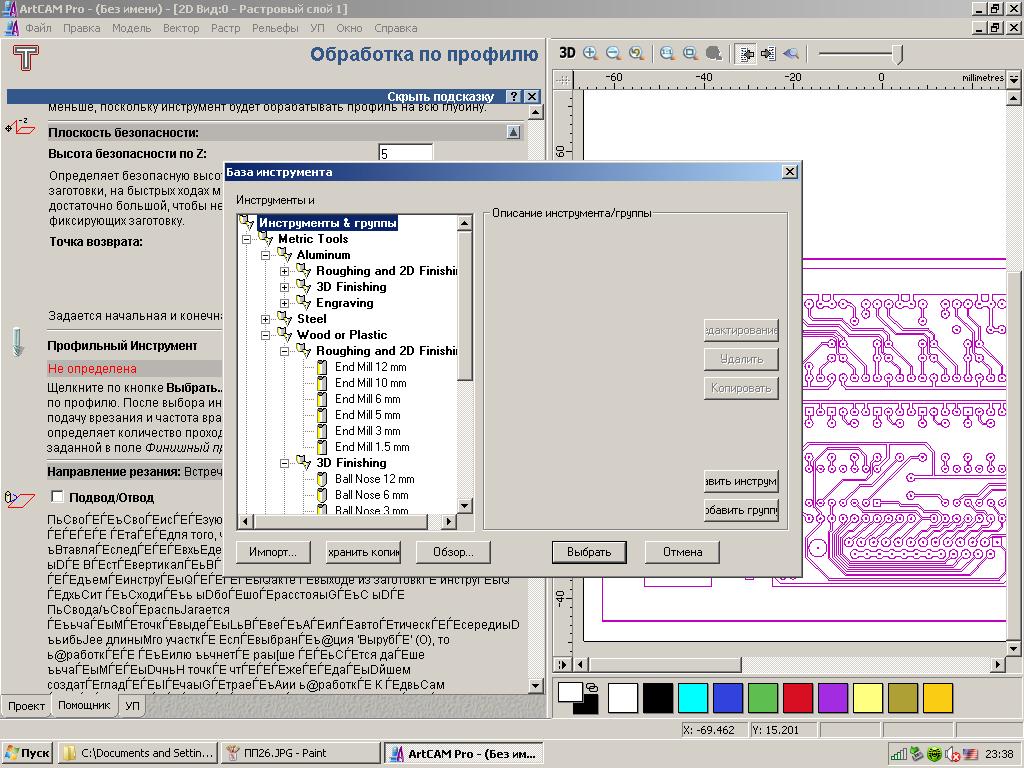

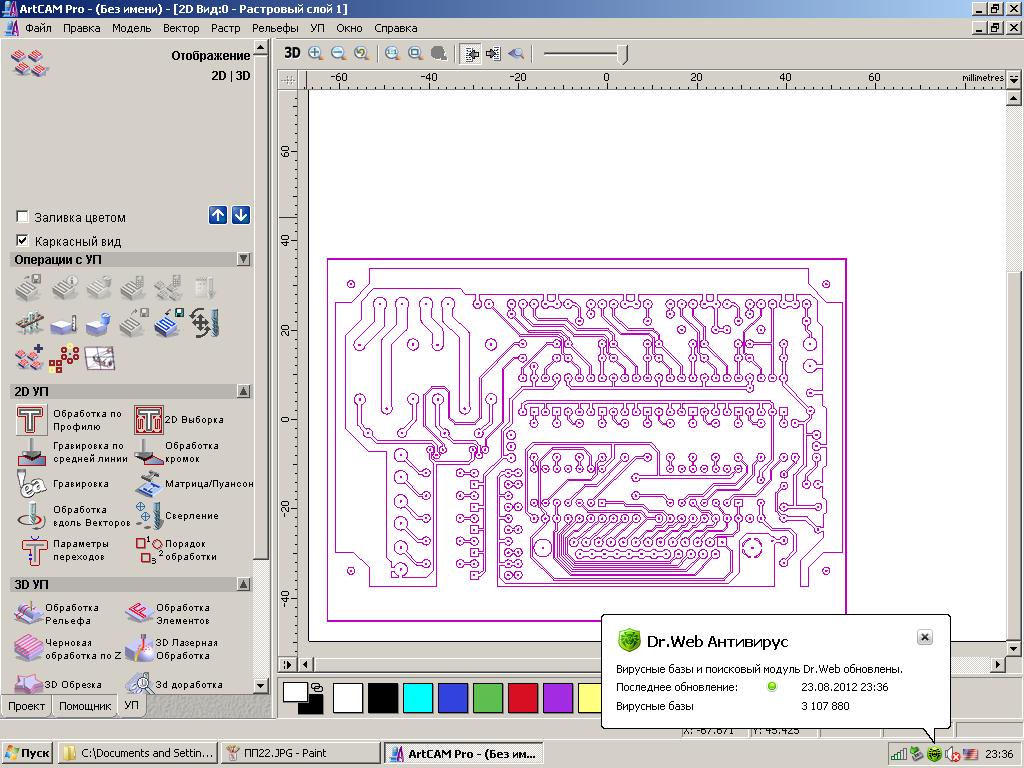

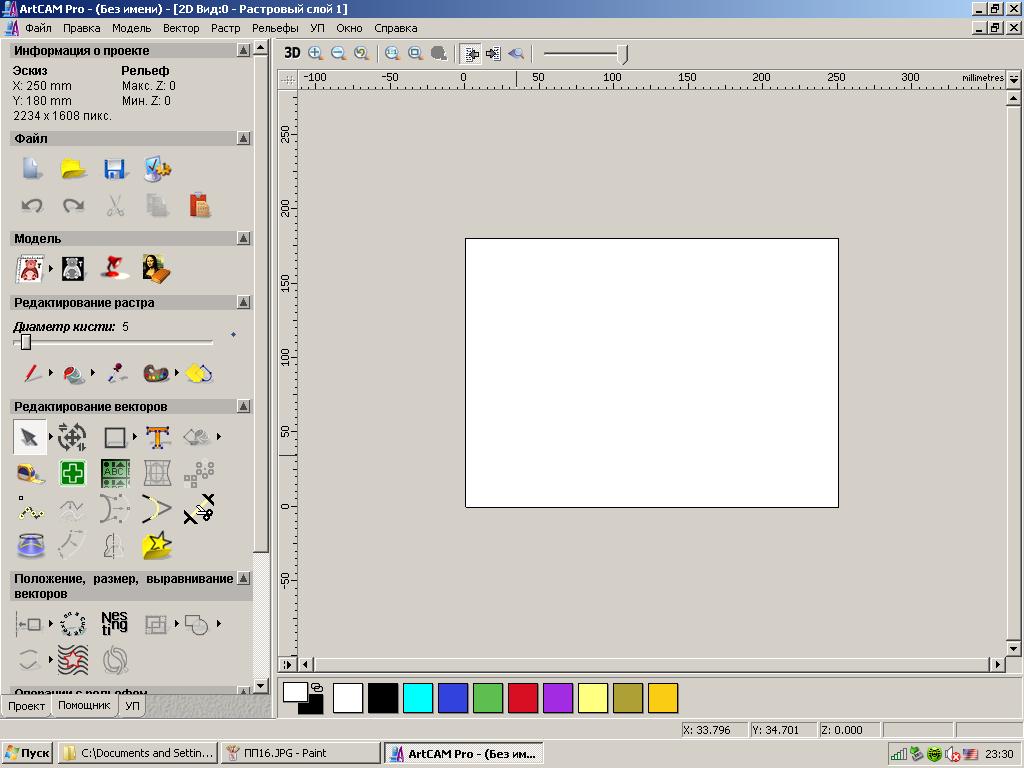

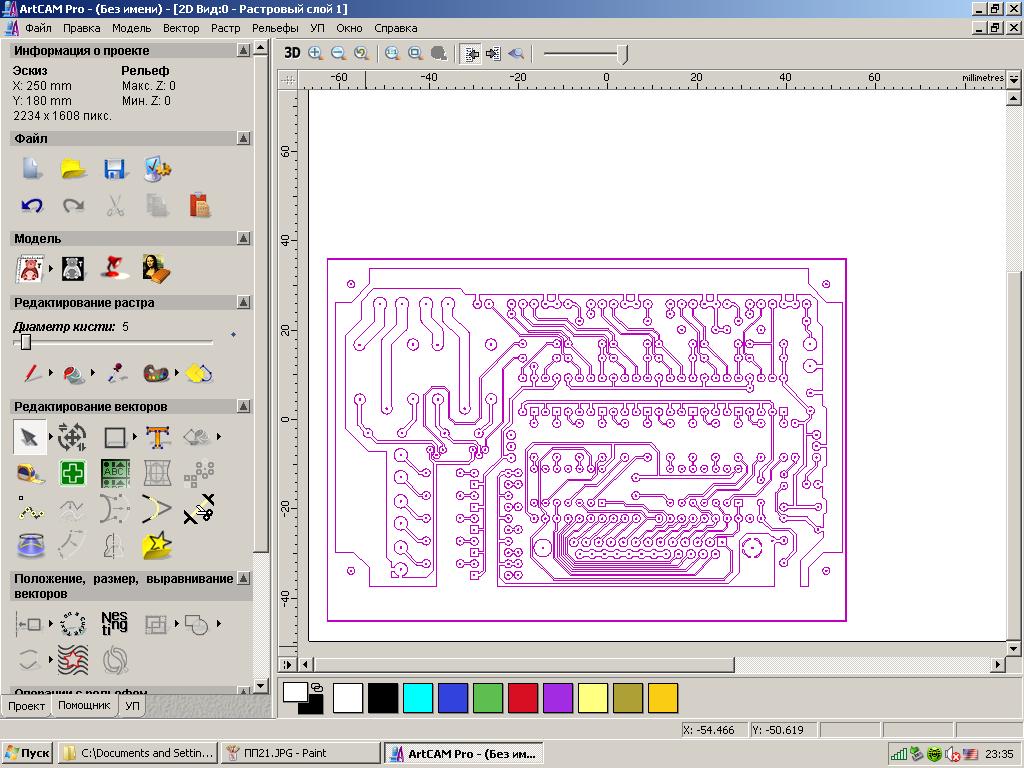

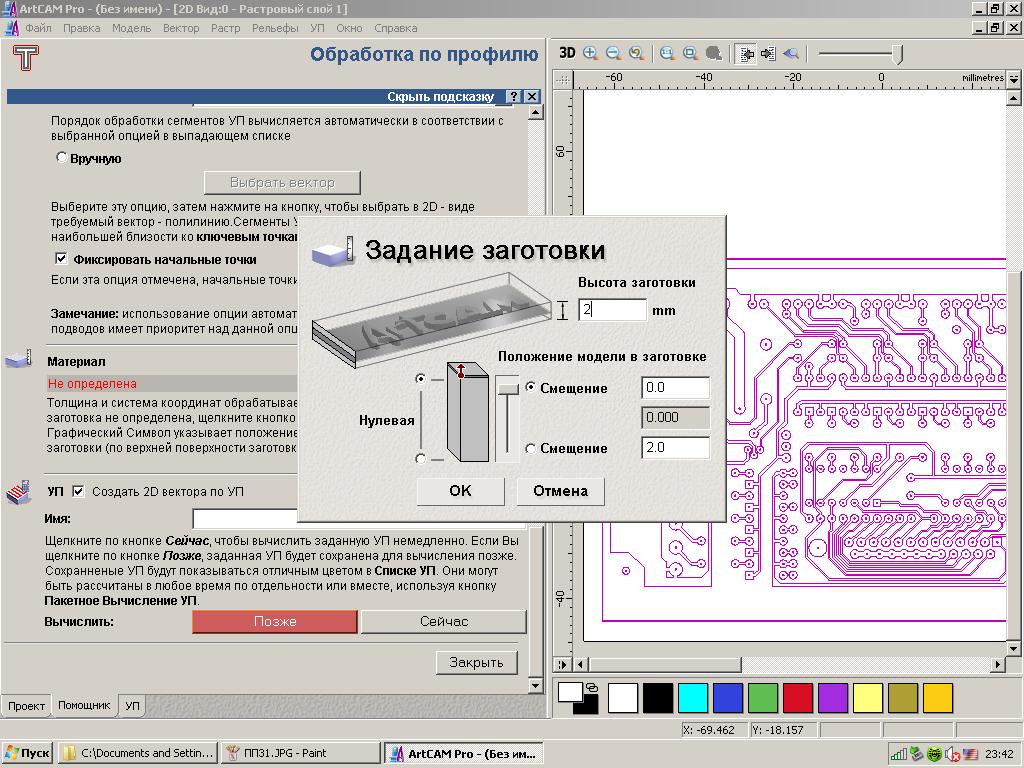

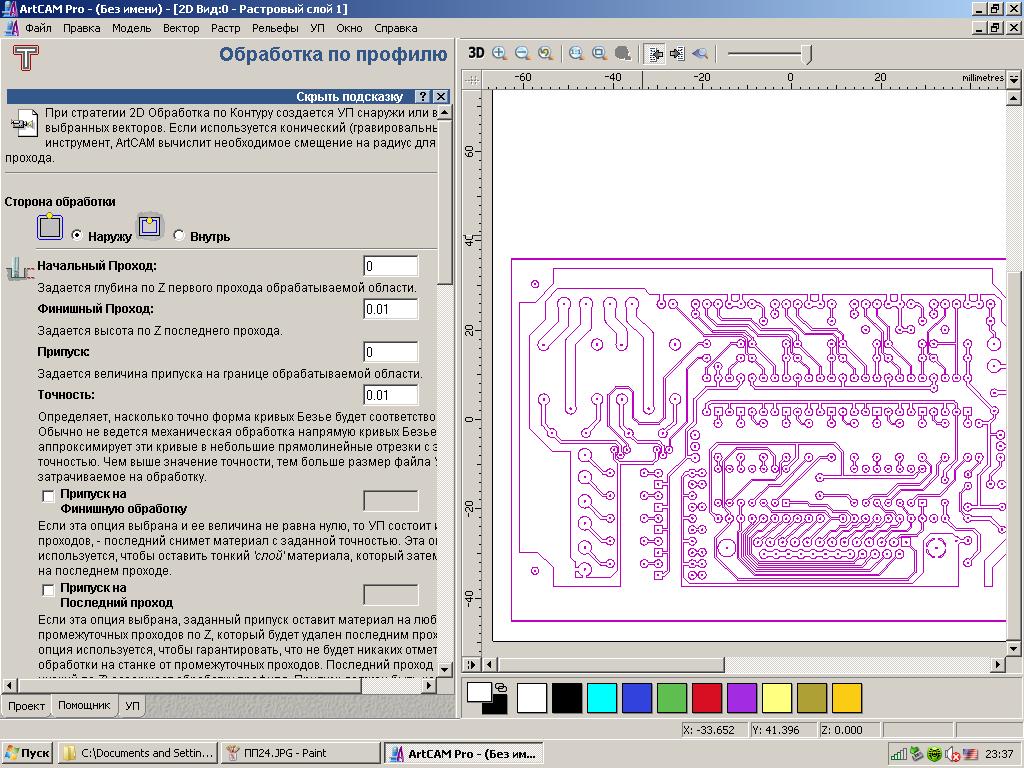

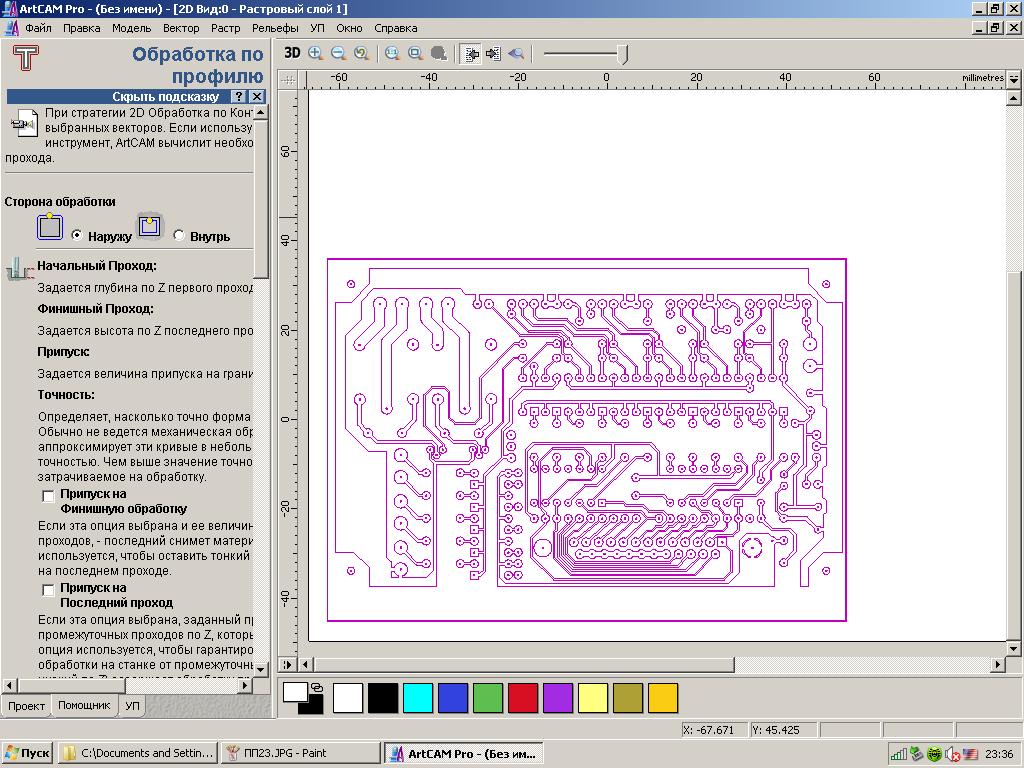

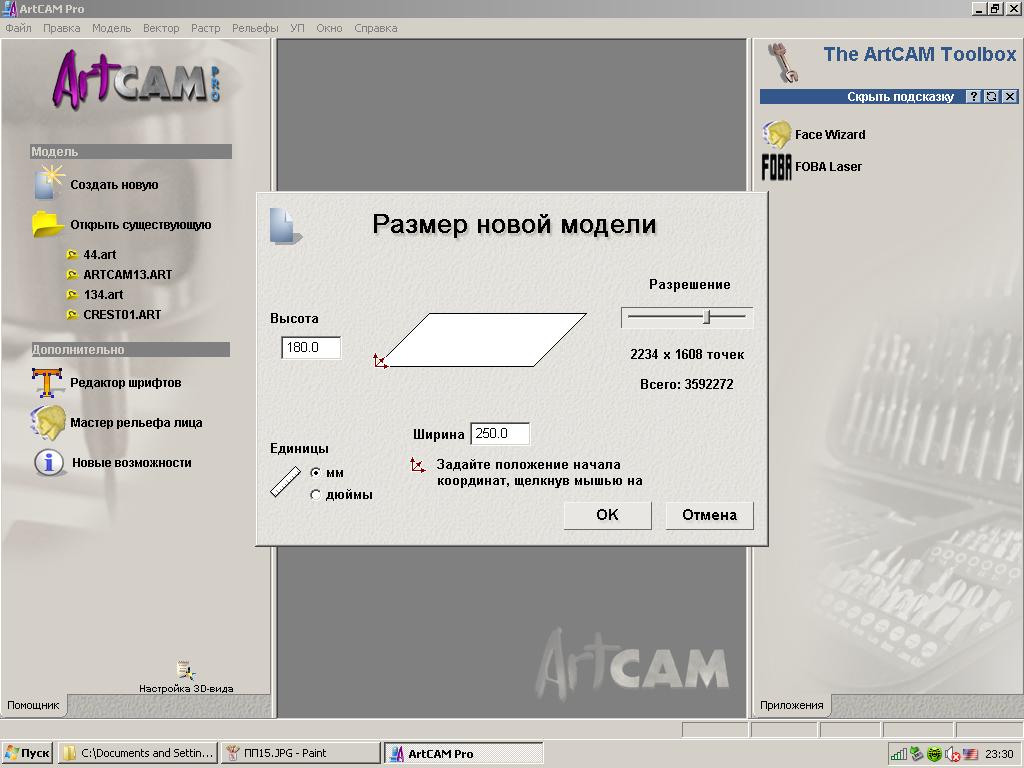

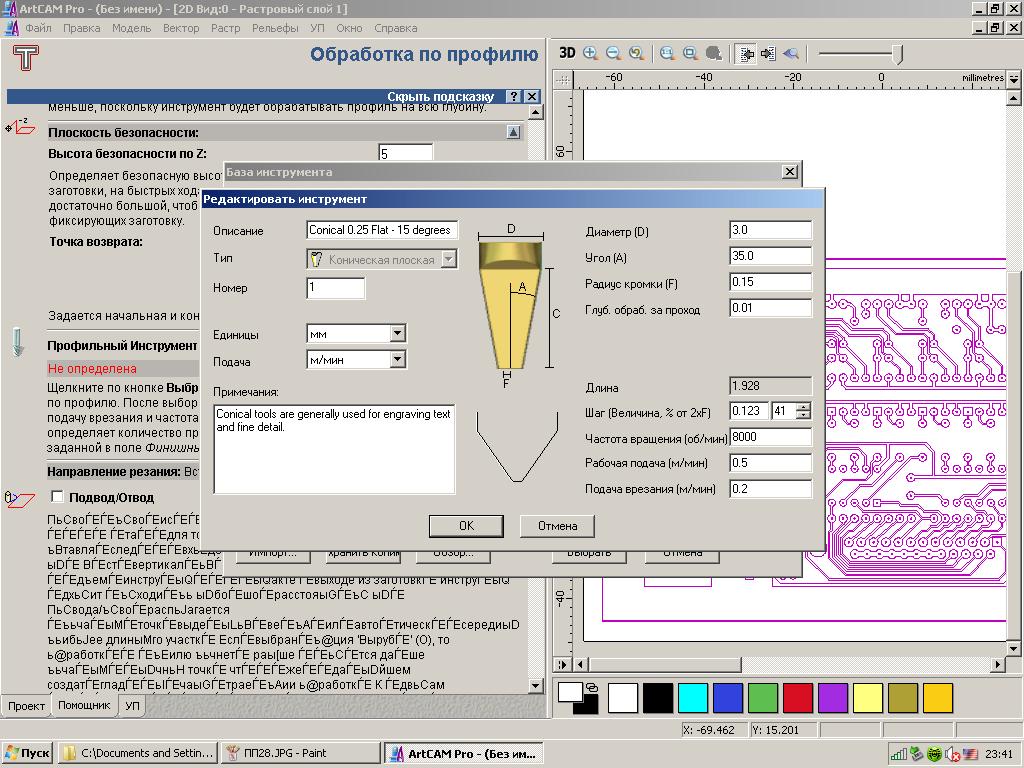

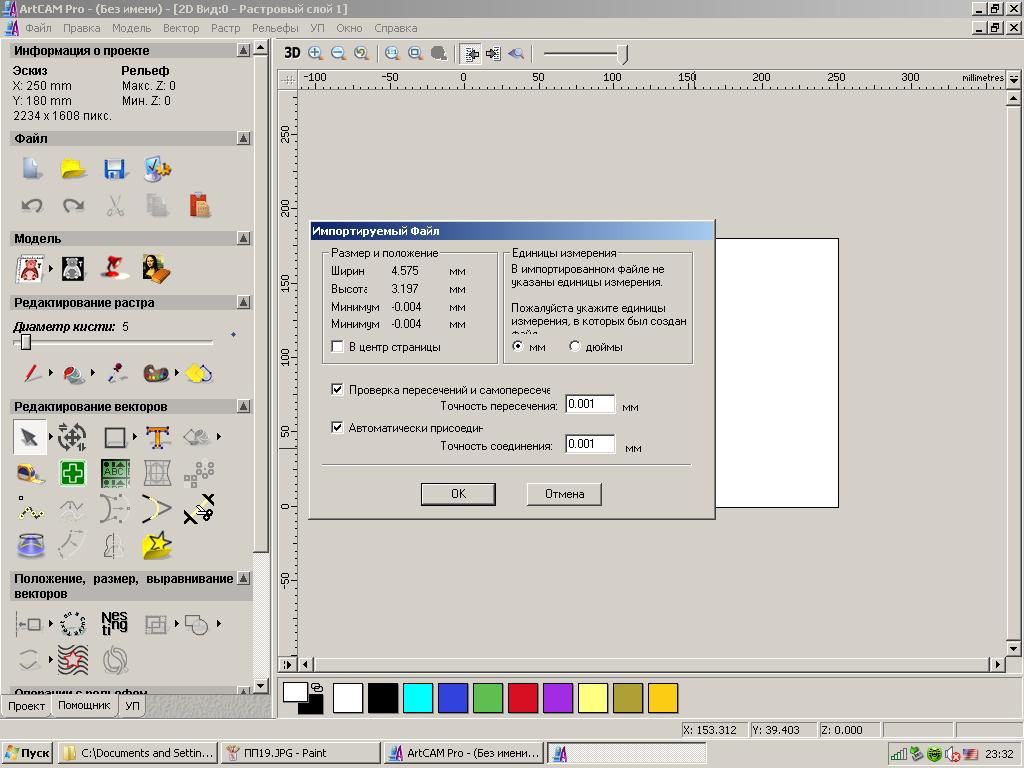

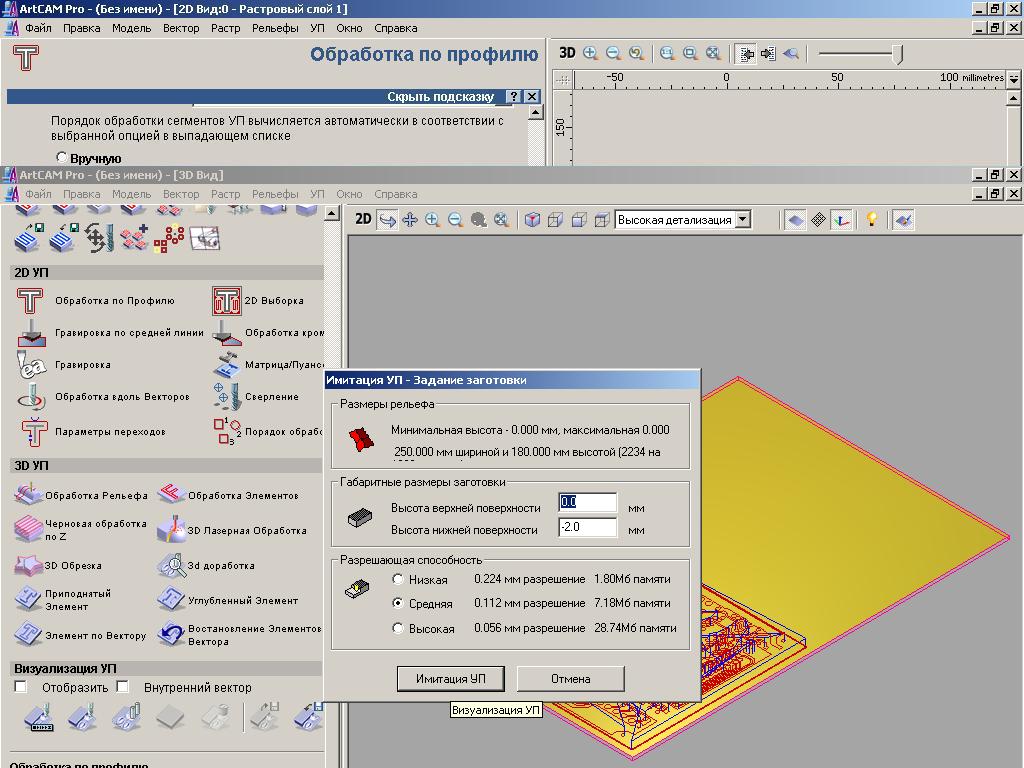

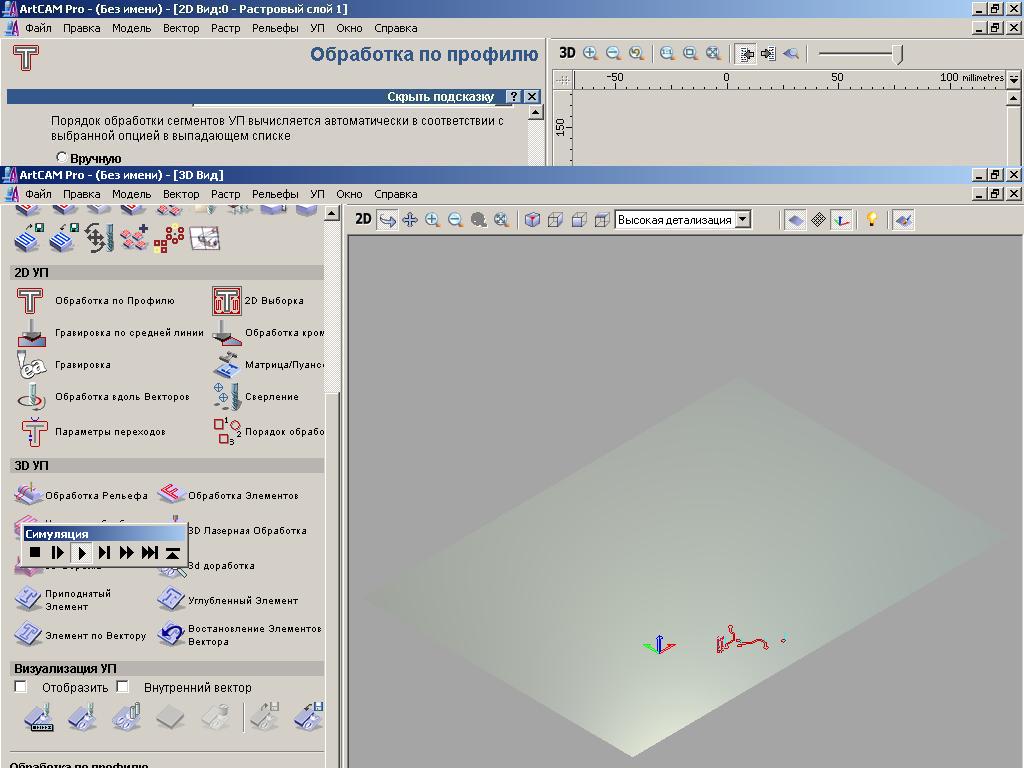

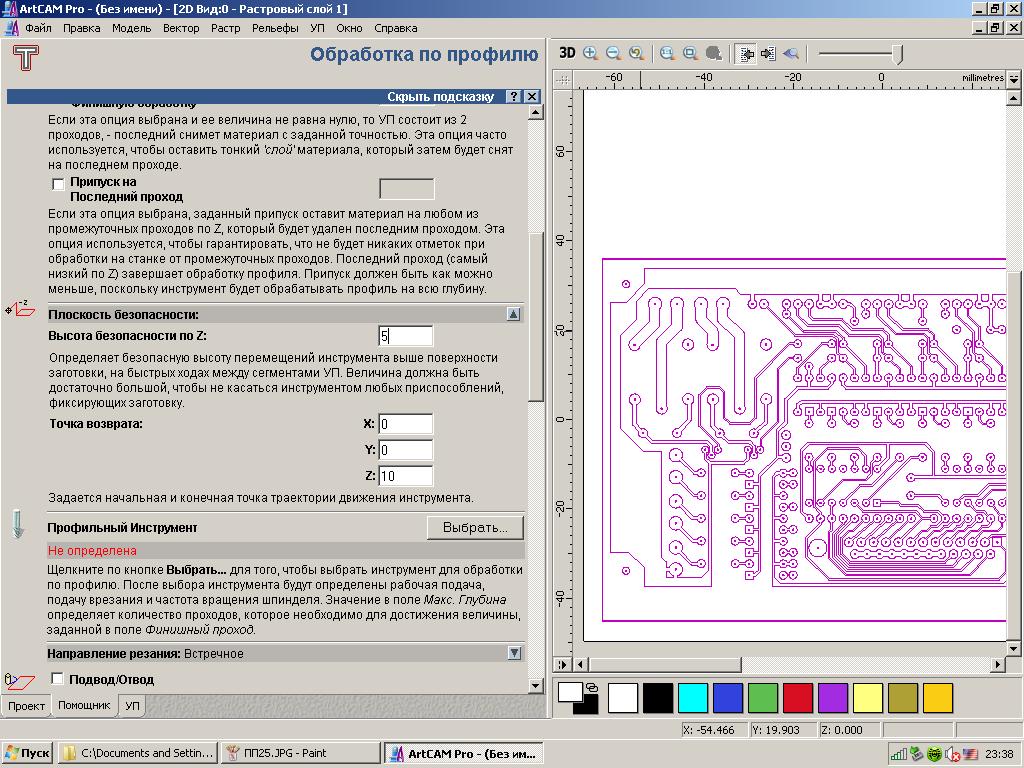

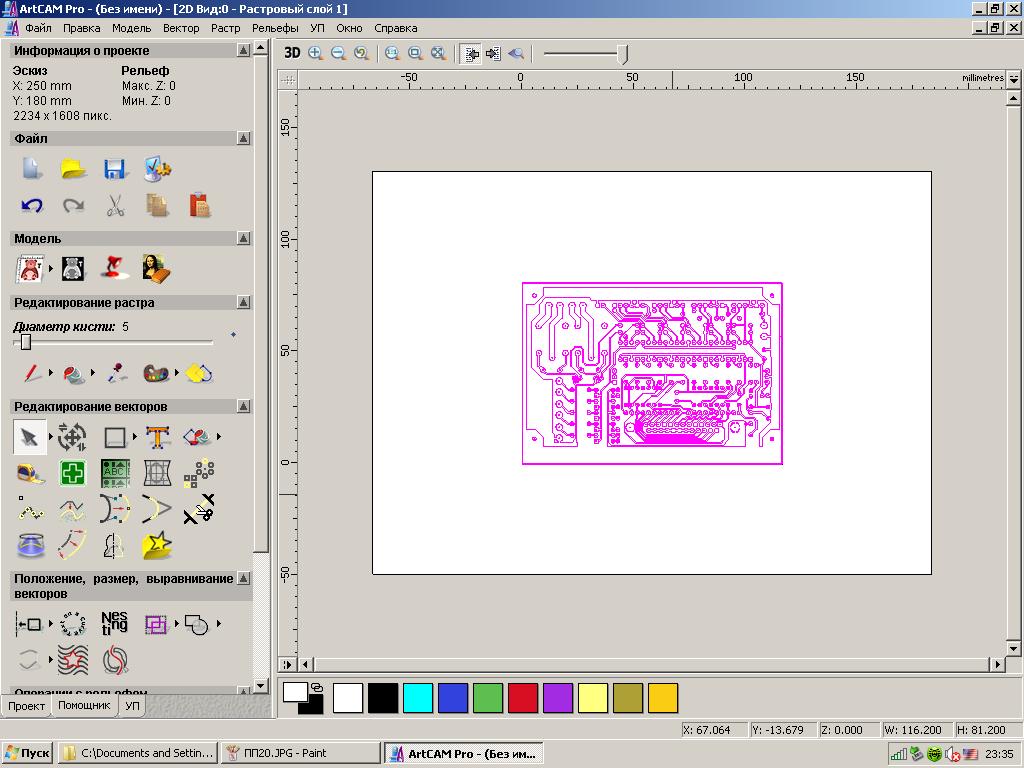

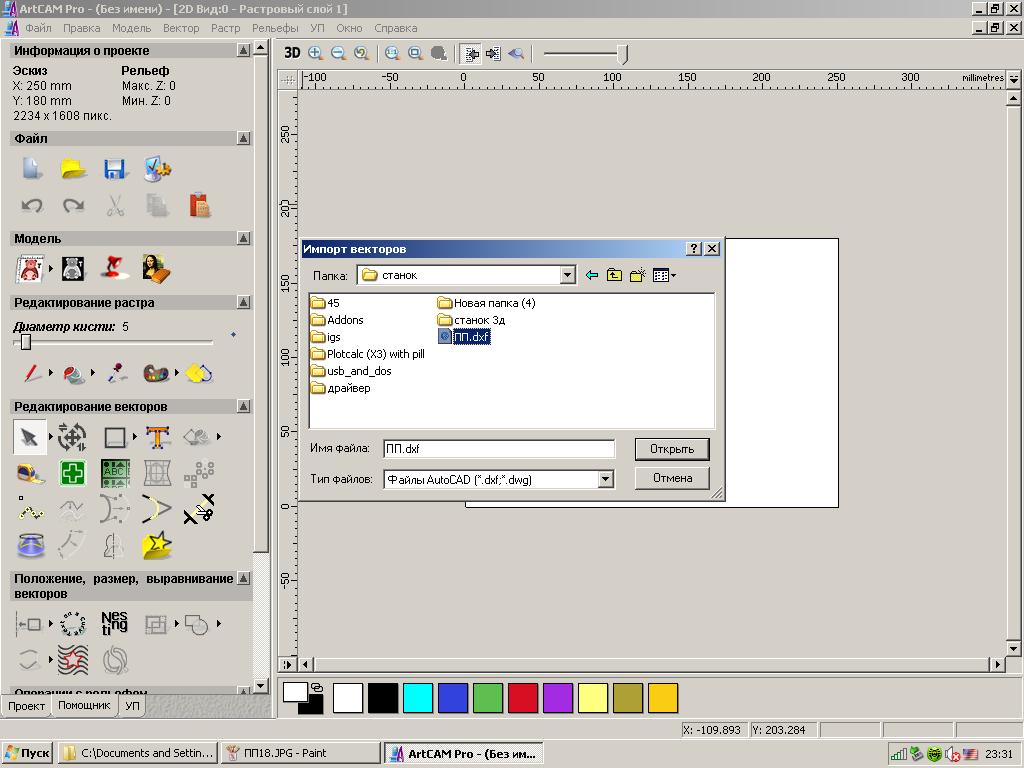

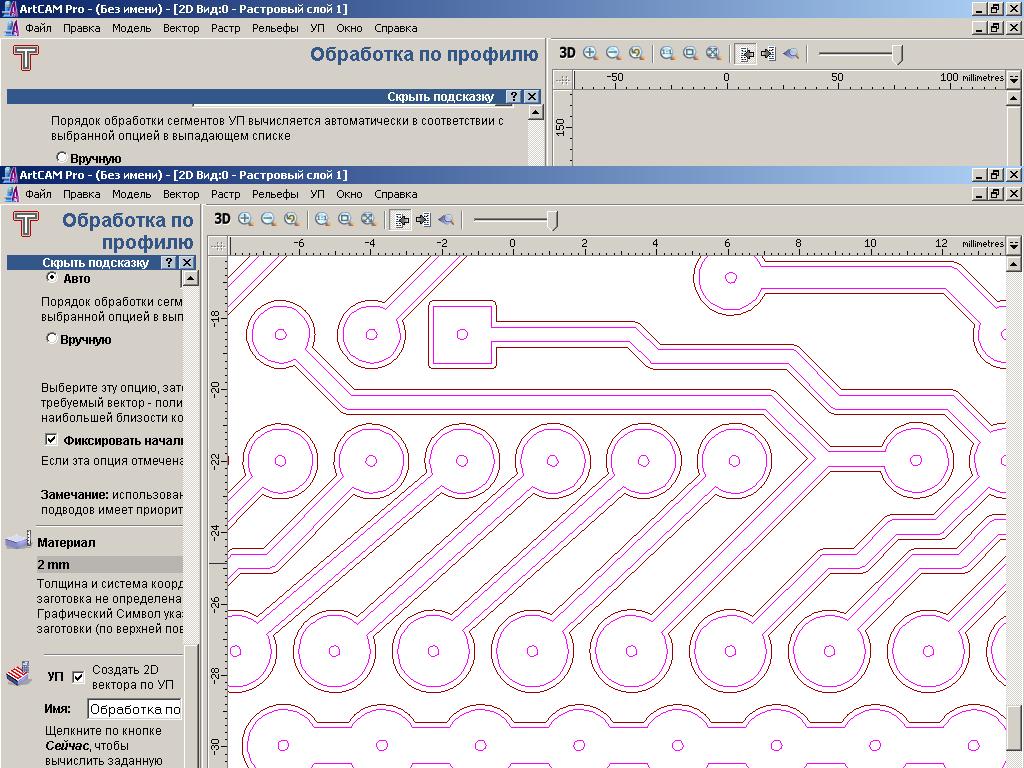

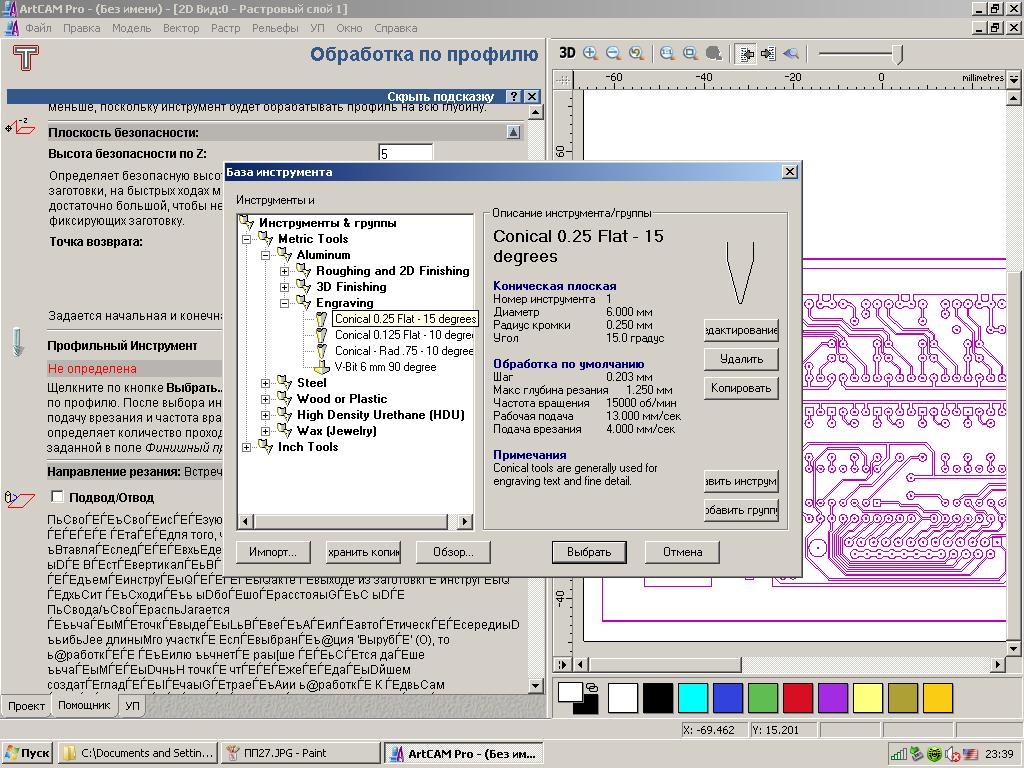

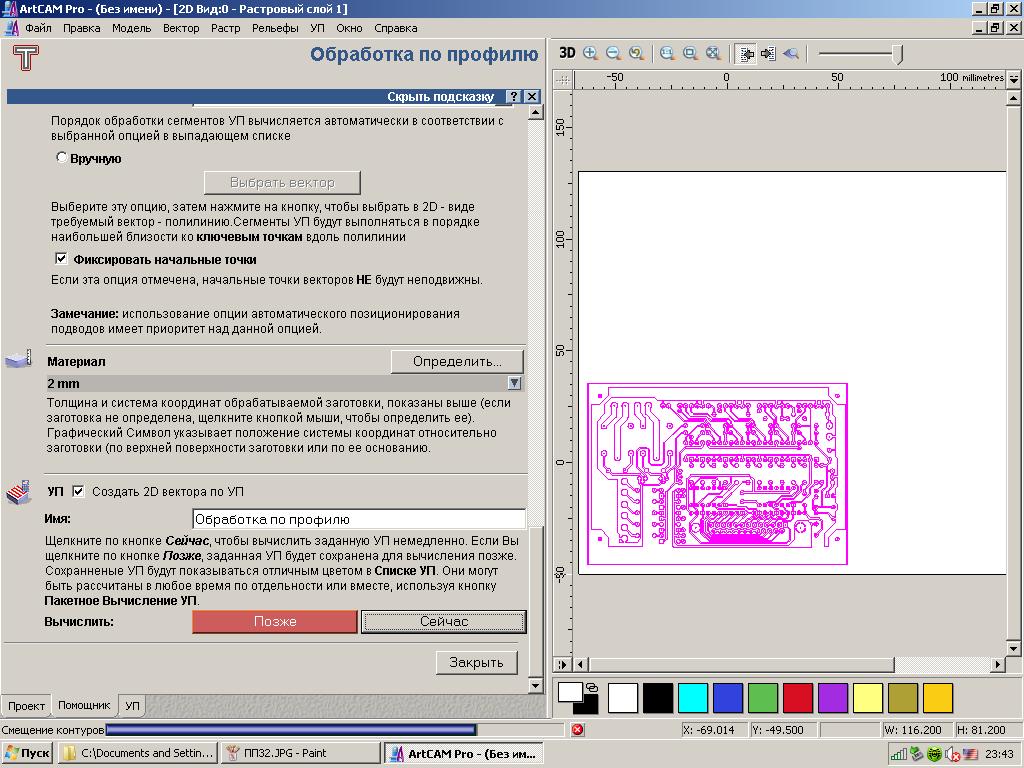

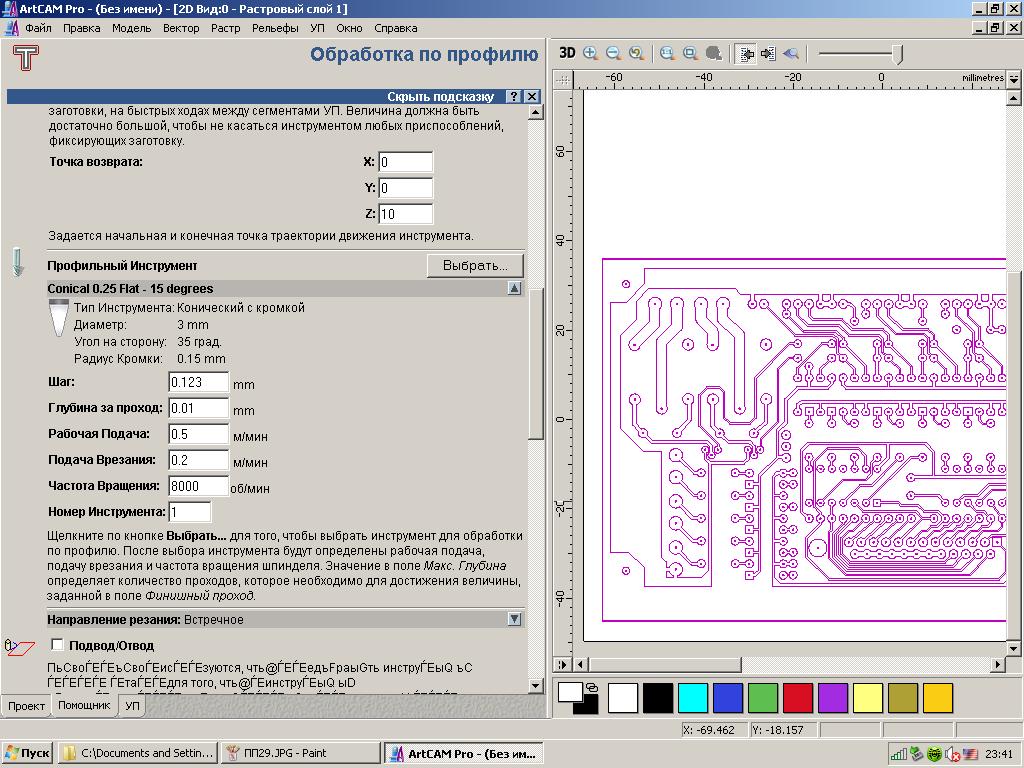

Cледующим этапом будет создание УП, программа ArtCam создаем модель, импортируем файл dxf, откроется векторный рисунок по контуру нашей платы, выделяем все вектора, и жмем создать УП по профилю сохраняем файл, дальше уже в программу управления станком



[Sergey27rus]

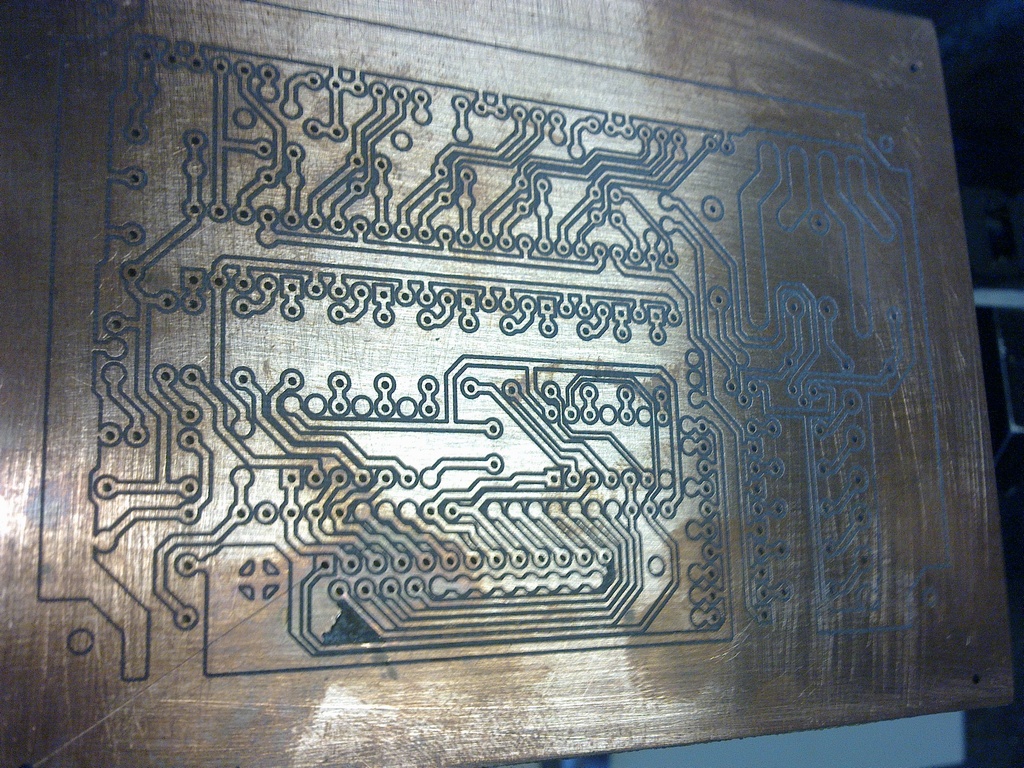

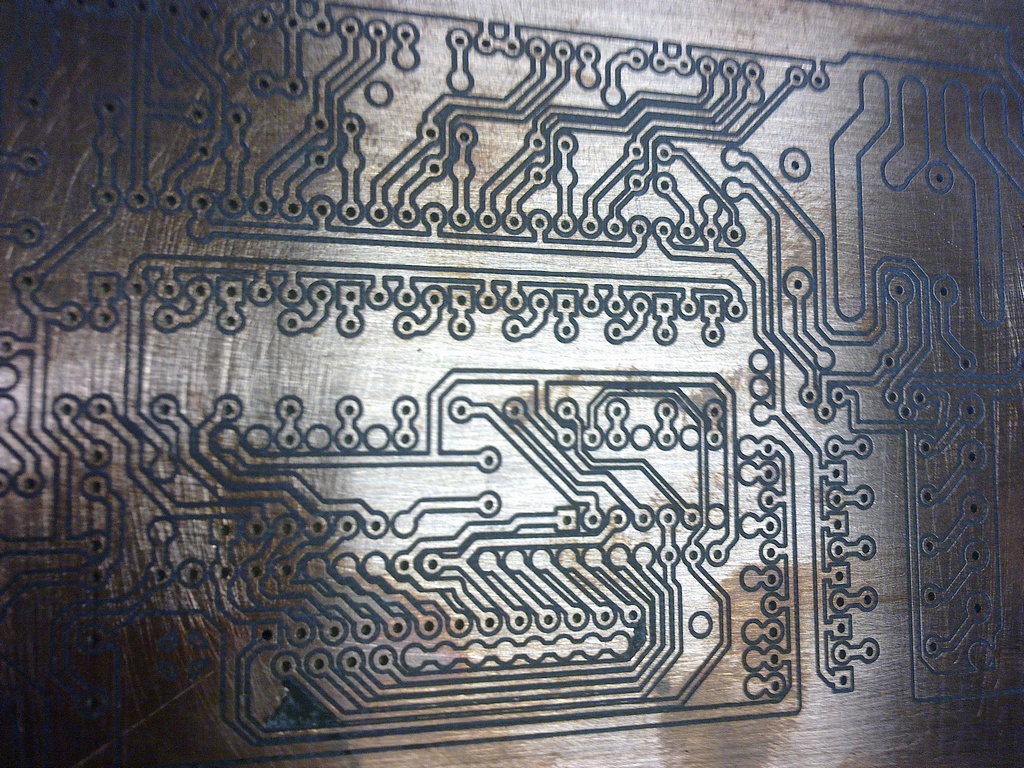

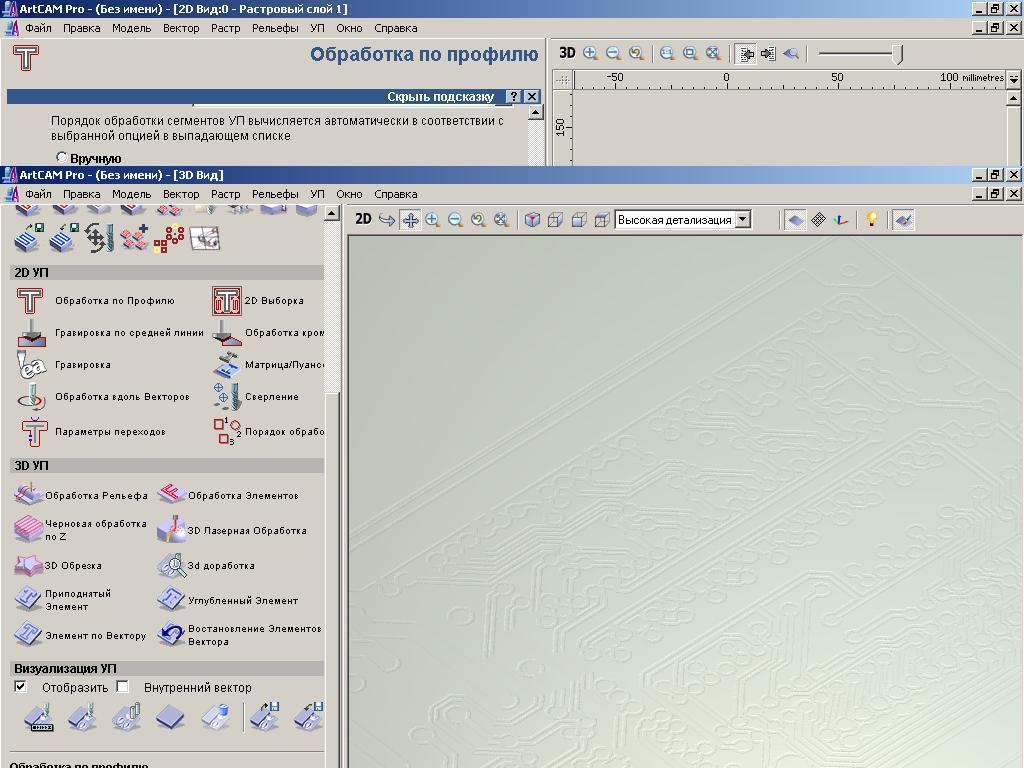

таким же образом создаем УП для сверловки и результат выполненых действий и шаманства с файлами
таким же образом создаем УП для сверловки Спасибо! надеюсь мой опыт поможет.

и небольшой видео урок .



[halkru]

Это реальная плата, изготовленная на этом станке?



[Sergey27rus]

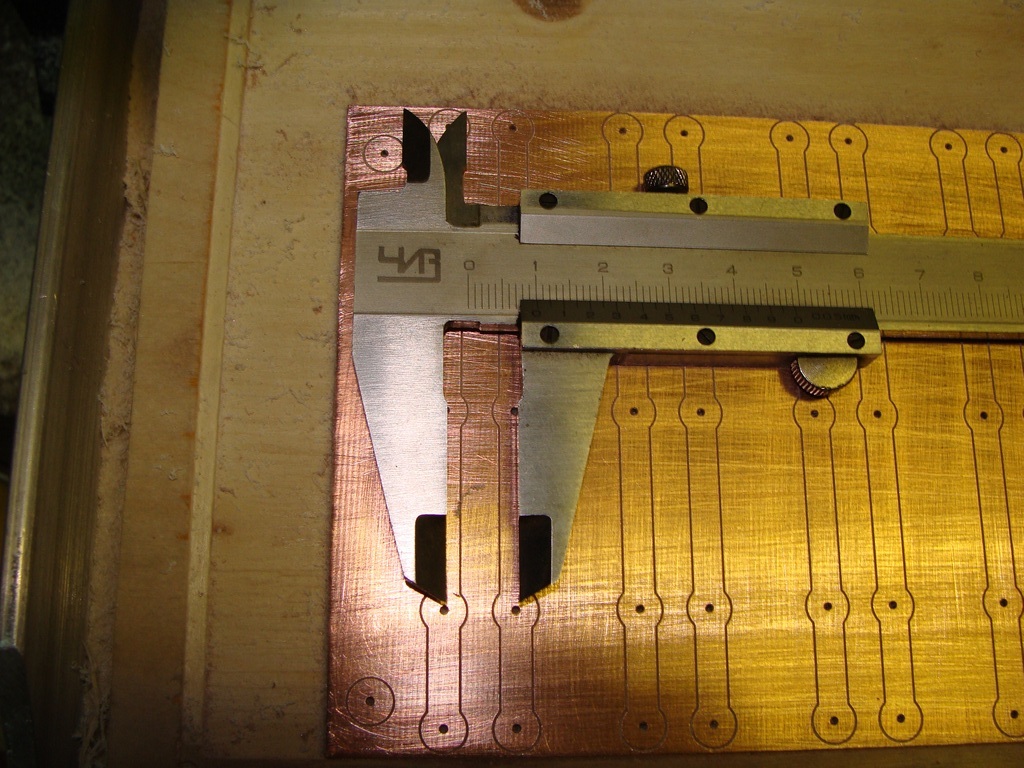

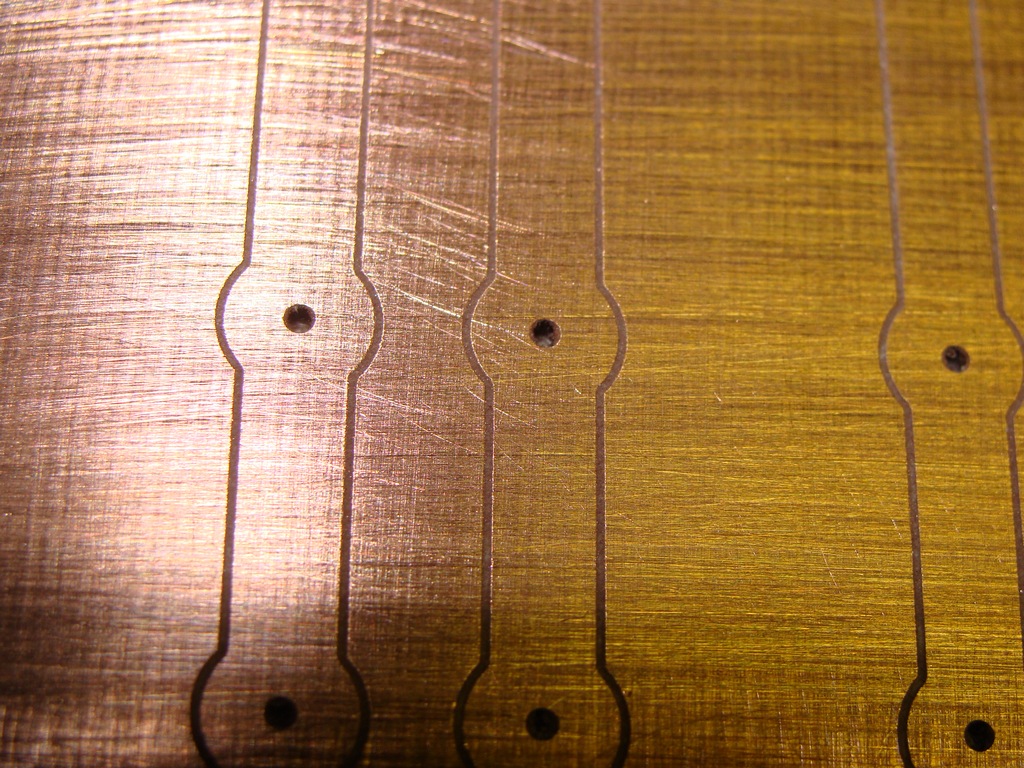

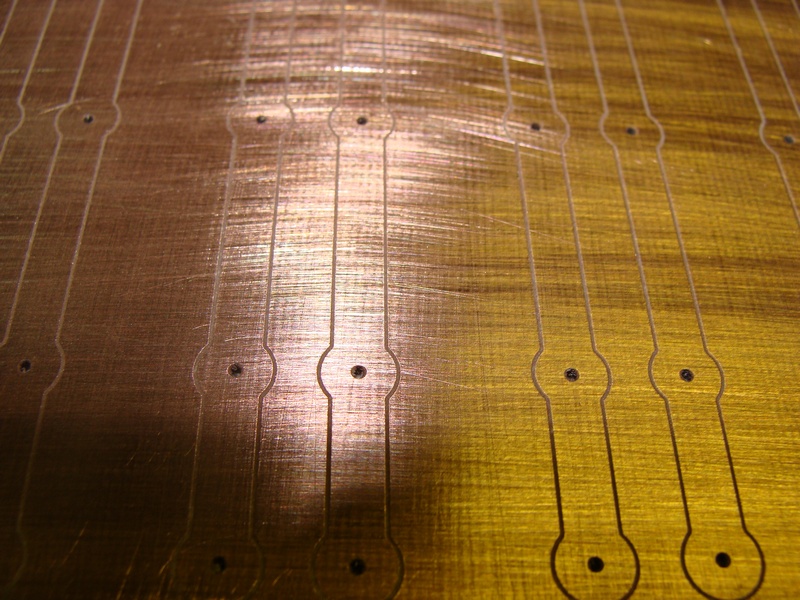

Да конечно, другого станка пока нет, скоро выложу видео, это фрагмент двухсторонней платы, есть конечно небольшие пробелы, буду решать, скорость фрезеровки примерно 0,5~0.6 м/мин врезание 0,1~0,2 м/мин заглубление, два прохода по 0,01мм. Дальше работаю с выборкой меди оставляя только дорожки, как отработаю, обязательно выложу здесь, спасибо!



[Nikolaevsk]

абалдеть! круто! для прототипов вообще класс!
но для серийного производства, всетаки долго, при серийке ттравление рулит.



[Sergey27rus]

Про серийное производство я и не думаю, для себя для дома, может другу усилитель в авто, в производстве печатных плат больше применяют химическое травление где качество намного лучше, а фрезеровка для протипирования.



[Nikolaevsk]

да, я про это и говорил.
а вот убирать лишнюю медь не обязательно, я обычно оставляю её и пускаю на массу. за исключением случаев монтажа ВЧ узлов, где она может послужить причиной паразитной емкости.



[Sergey27rus]

Сейчас собираю плату опторазвязки до пяти осей, плата для блока питания готова, скоро отфрезерую остальное, блок для конденсаторов, фильтр питаниz



[Sergey27rus]

Спасибо вот еще немного фрезеровка стола в ноль и "как это сделано"



[Nikolaevsk]

Вы резали плату коническим гравером? Тем, который по 3 доллара продается?
И сколько он может нарезать до первой заточки? Мне почемуто казалось что эти граверы какието хлипкие, а тут смотрю на весьма приличной скорости пилит.



[Sergey27rus]

Приветствую, фреза гравер 45гр скорость 600мм/сек по оборотам шпинделя максимальный, 8~12000 тыс. Этим гравером уже столько резал (неправильных плат) листа три а4 попортил, для себя определил методом тыка, я делаю по несколько заходов, для того- чтоб надрезать медь, а вторым заходом уже чуть с текстолитом, так меньше задиров по кромке реза, и соответственно меньше тупиться фреза (об стекловолокно быстрее затупится, чем об медь), конечно по времени дольше , но фрез у меня не много, и с первой попытки не получится поймать глубину реза.



[Sergey27rus]

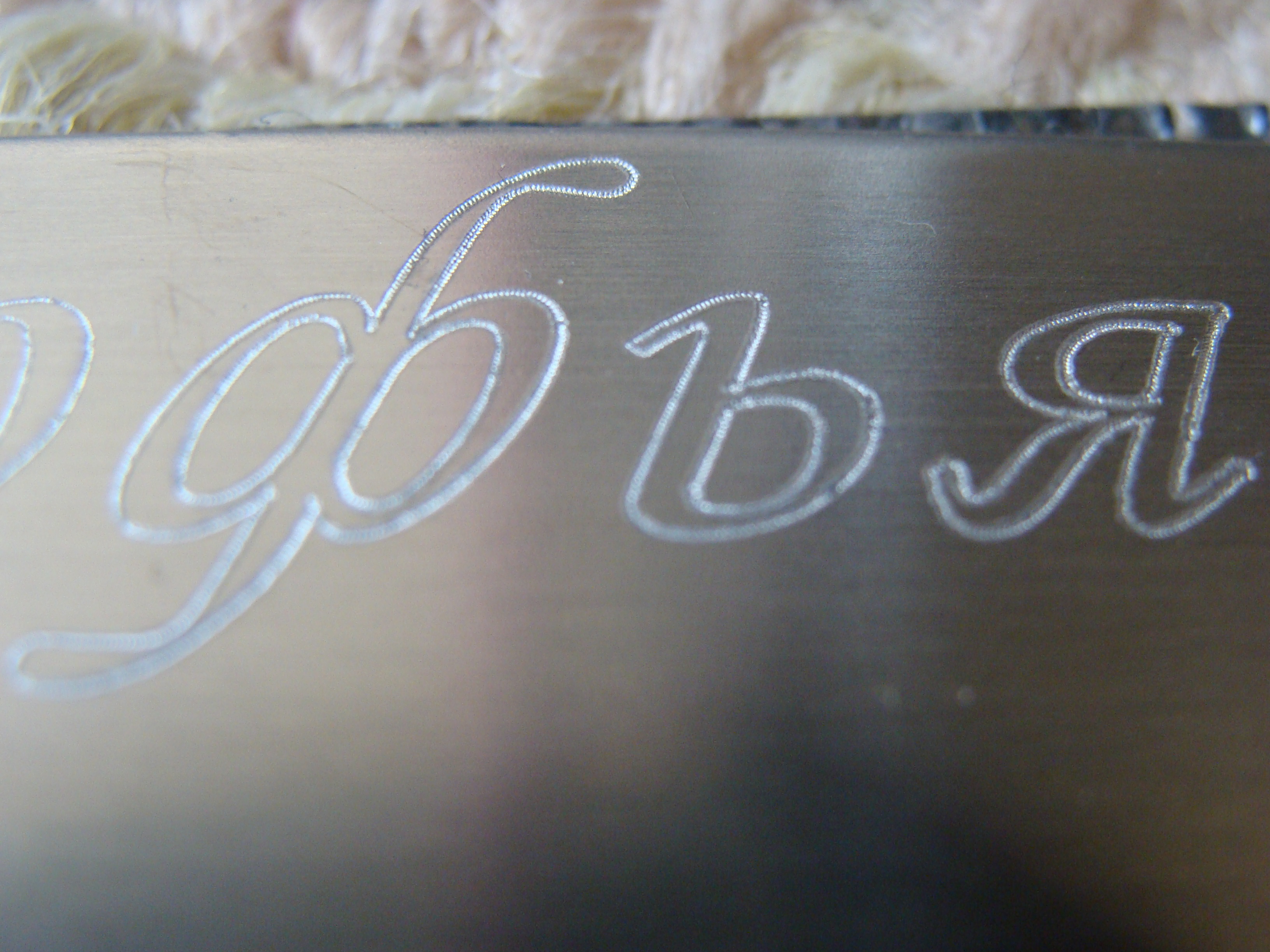

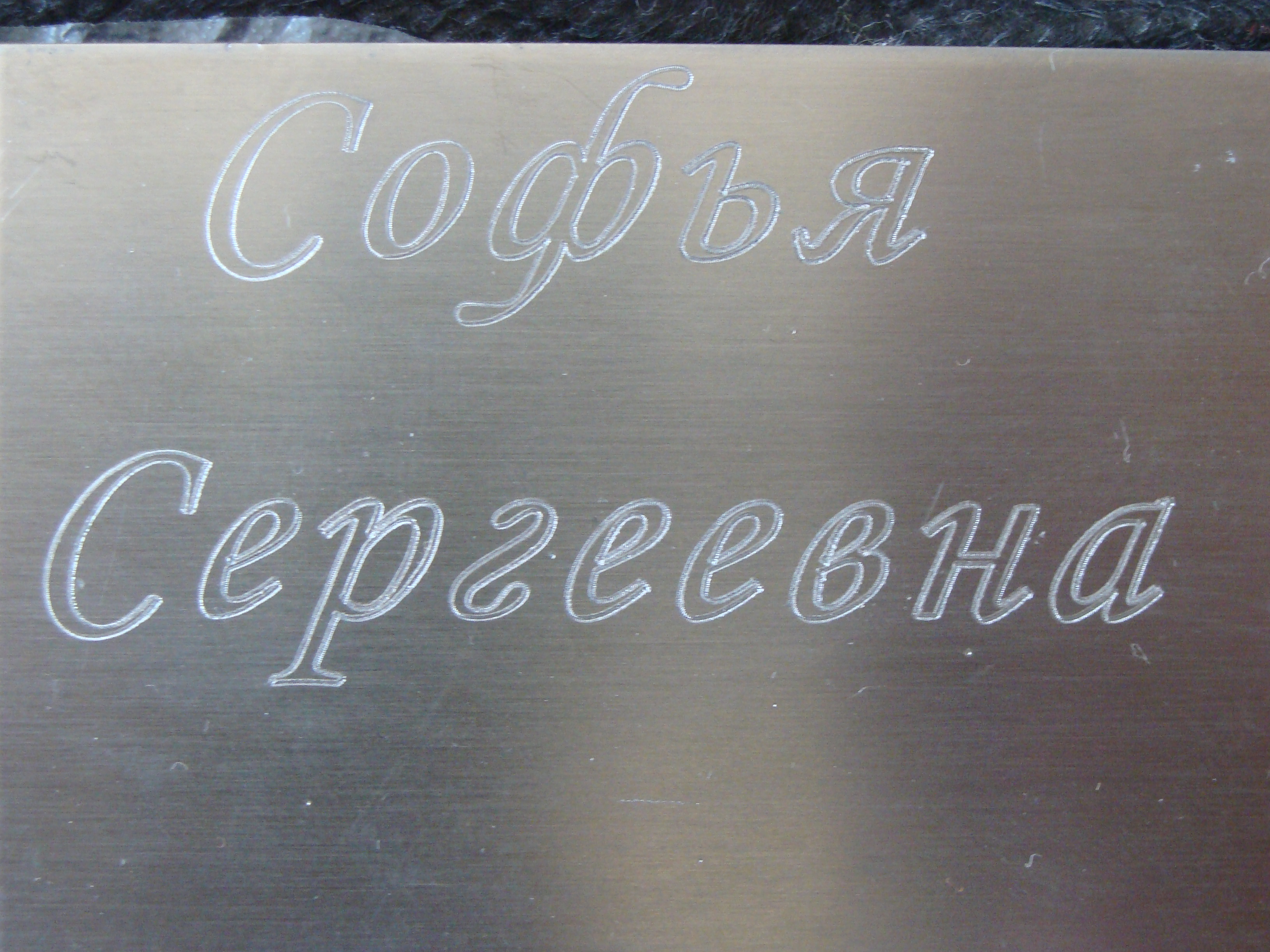

Вот немного гравировки на нержавейки, гравер 60 гр. ф0.2



[Sergey27rus]

Уважаемые форумчане и компании HALK, хочу поздравить с Новым годом пожелать всех благ в новом году, что б все запланированные планы сбылись, счастья , здоровья и побольше клиентов, особая благодарность Константину за его помощь и поддержку. Спасибо всем, и до встреч в Новом году



[arobatik]

А если я хочу не просто фрезеровать по контуру а ещё и убрать например в средине кусочек, как мне это сделать?
пример на рисунке.



[danil]

НЕ совсем ясен вопрос ,убрать - вырезать ?
