Куплю поворотное устройство для Halk 1290.

[halkru]

Добрый день.
...подскажите на примере Х, что куда подключить (плата управления->контроллер)

Здравствуйте, какой контроллер?



[triser]

Здравствуйте, какой контроллер?

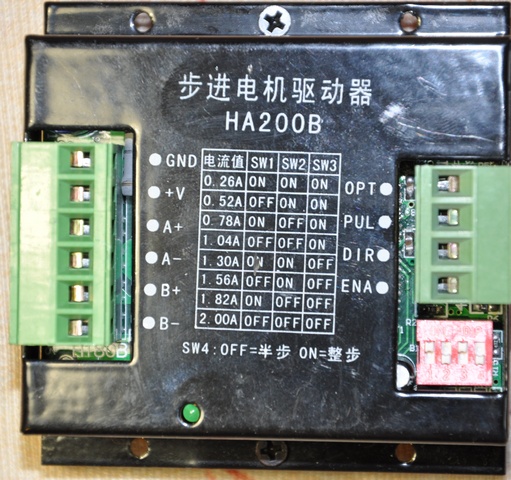

HA200B,



[halkru]

На опто - +5 в с платы управления, на ена - землю платы управления, на степ и дир +step и +dir с платы управления X или Y, далее в программе можете указать какая ось используется для вращения. Это относится к постам с 17го, поскольку уже обсуждается волоконник.



[triser]

На опто - +5 в с платы управления, на ена - землю платы управления, на степ и дир +step и +dir с платы управления X или Y, далее в программу можете указать какая ось используется для вращения. Это относится к постам с 17го, поскольку уже обсуждается волоконник.

Спасибо. Я на ена подал плюс, и думаю почему не пашет.



[triser]

Не работает +5В и минус с того же БП, что и плата управления (контроллер уходит с режима удержания), 14 на DIR, 15 на PUL. Что я делаю не так???



[triser]

Не работает +5В и минус с того же БП, что и плата управления (контроллер уходит с режима удержания), 14 на DIR, 15 на PUL. Что я делаю не так???

Победил. Минус на ЕНА не нужен, проблема оказалась с джамперами режима сигнала (диф. или ТТЛ) в инструкции указано 3,2,1 сверху вниз, а на плате маркировка 1.2.3.



[halkru]

), ну да так то-же можно или джамперы переключать, либо способ подключения. Так вышла малахитовая ваза? )) В смысле по вращению работать..



[triser]

Да, крутит, на Х, на У только в одну сторону, не подскажете что может быть?



[halkru]

Так это ось вращения - там одна координата, или Вы имеете в виду подключение к другому выходу контроллера?



[triser]

Да, внешняя ось1 - всё нормально, нажимаю "влево", едет влево, жму вправо едет вправо, а на внешней оси2, на том же драйвере, жму "лево" или "право", едет налево.
