Строю фрезер

[slavikma]

Начинаюс строить фрзерный станок с полем 400х5оох90 что бы новый лазерный станок уже делать на воем станке.
Шаговики взяты с запасом 30кг крутящий момент, винт будет трапеция 16х4 (была идея установки "ШВП" на станок но отказался от нее). Материал станка электротехническая шина 10мм и шириной 120мм



[slavikma]

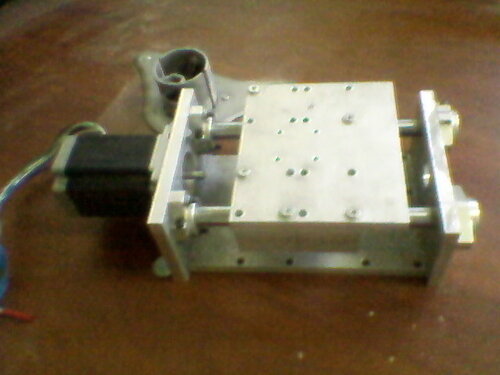

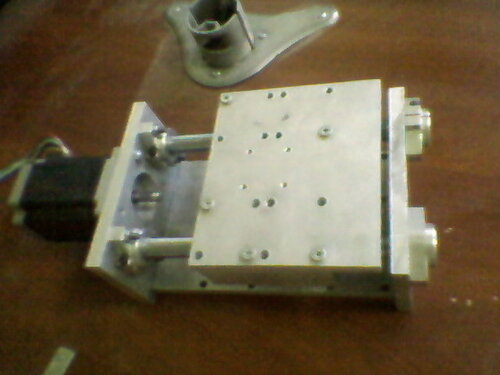

Ось "Z"

Для станка осталось дозаказать вины с гайками трапецию и валы дополнительные на У.



[Nikolaevsk]

А почему отказались от идеи применить ШВП? Только из экономических соображений, или были другие причины?



[slavikma]

Изначально проектировалось под гайку от пурелоджика, потом когда отфрезеровал детали решил как вариант поставить швп, но когда поглядел чертеж гайки швп то понял сто она мне неподходит, да и изначально станок думал сделать с полем 400х400 а сейчас т.к. есть возможность увеличить размер поля (но и жескость уменьшится) то буду делать на трапеции. Ну и естественно вопрос цены.



[slavikma]

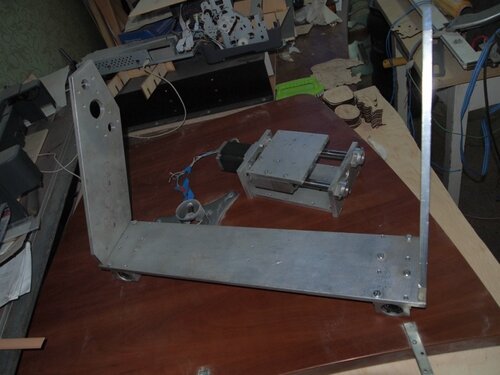

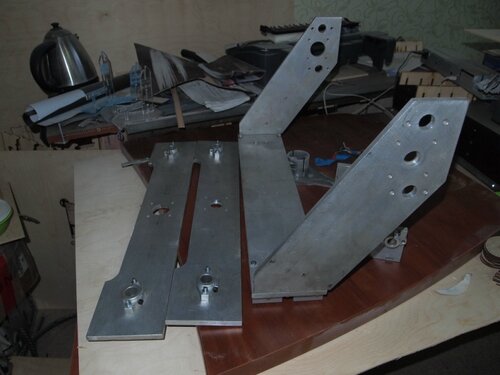

Времени катастрофически нехватает, вот собрал еще часть, осталось дождатся два вала на 20мм и длинной 650мм и винты трапецию с гайками и можно все в кучу собирать

размеры поля получаются 500х600 примерно, более точно будет известно после сборки станка.



[halkru]

Можно поинтересоваться, где Вы такие детали изготавливаете и если возможно по чем?



[Nikolaevsk]

Проблема не изготовить, проблема достать листовой дюралюминий. А изготовить всё это не сложно даже в условиях малой гаражной мастерской.



[slavikma]

У меня друг хорший перевел металлообрабатывающий фрезер на чпу, правда он сейчас этим не занимается, вот у него и изготавливал, а в ручную очень сложно было бы даже при условии точной разметки.



[slavikma]

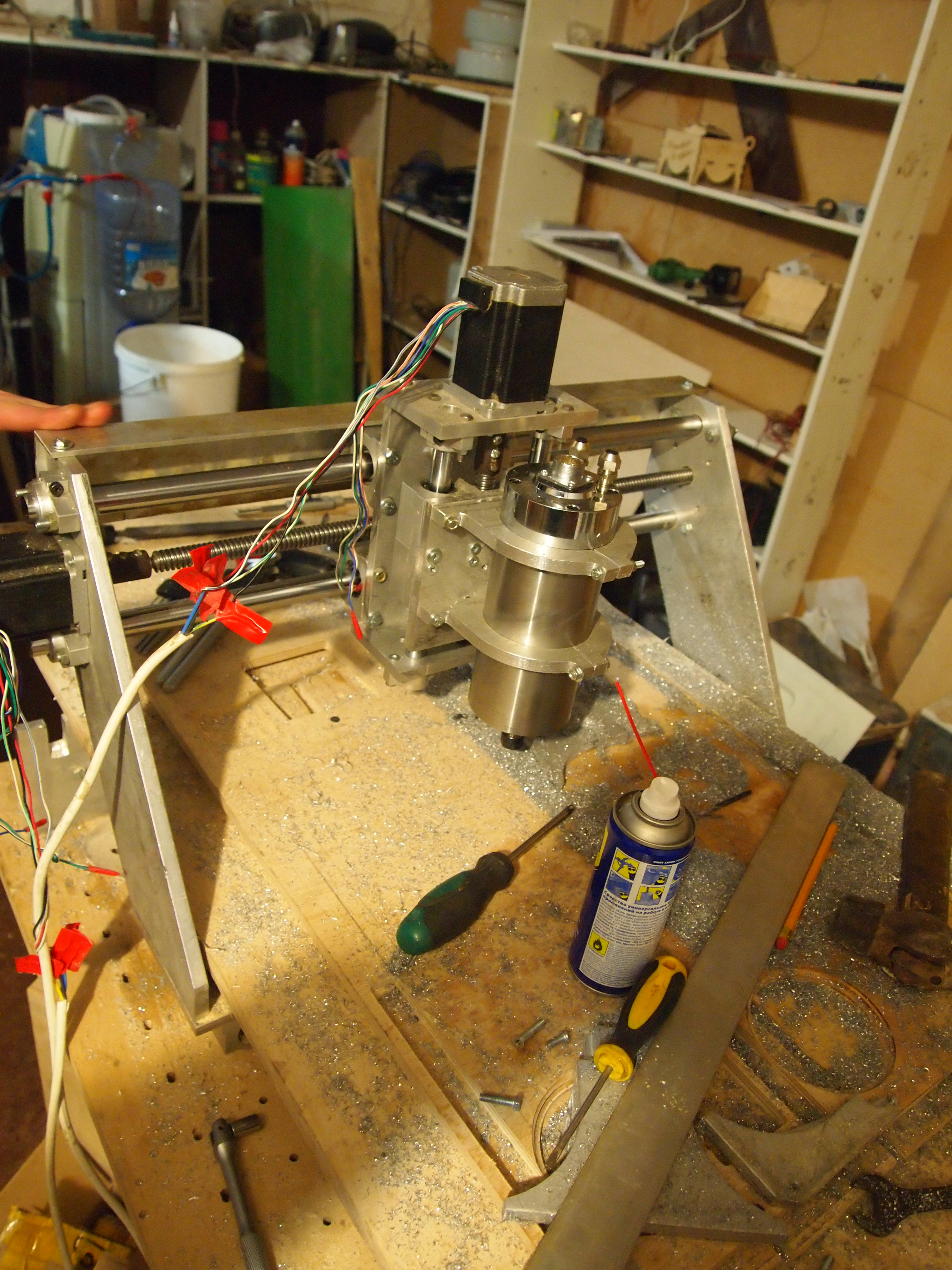

Всем привет. Давно не выкладывал ни каких новостей ( времени катастрофически не хватает) Продолжаю доделывать фрезер. Купил шпиндель на 1.5 Квт, хотел купить крепление фрезера, но из за конструкции оси Z пришлось самому изобретать. Ну и фото и небольшое видео как станок сам для себя грызет алюминий. Как оказалось 700 мм для валов 20мм слишком много они прогибаются при усилии и жесткости очень не хватает. Придется "У" уменьшать по длине, хоть и не хочется. Видео:
