Обработка металла

[Nikolaevsk]

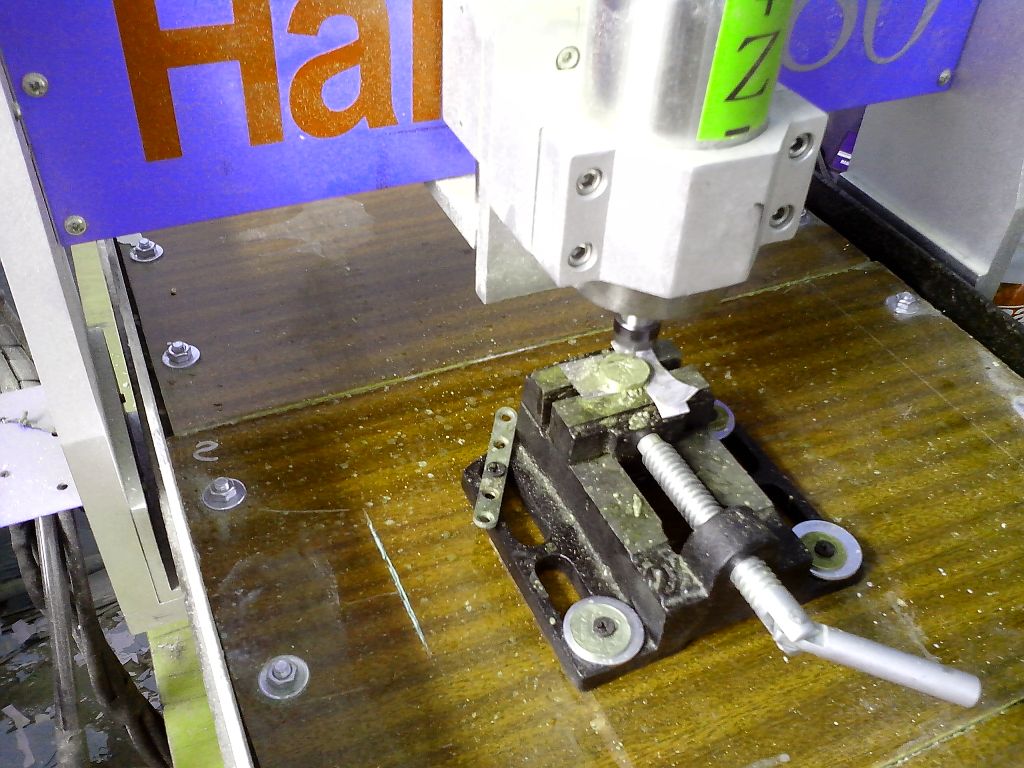

Станок Халк-3020 модернизированный до 3280, благодаря увеличению просвета под порталом стало возможным установить на стол станочные тиски и начать обрабатывать металлы.

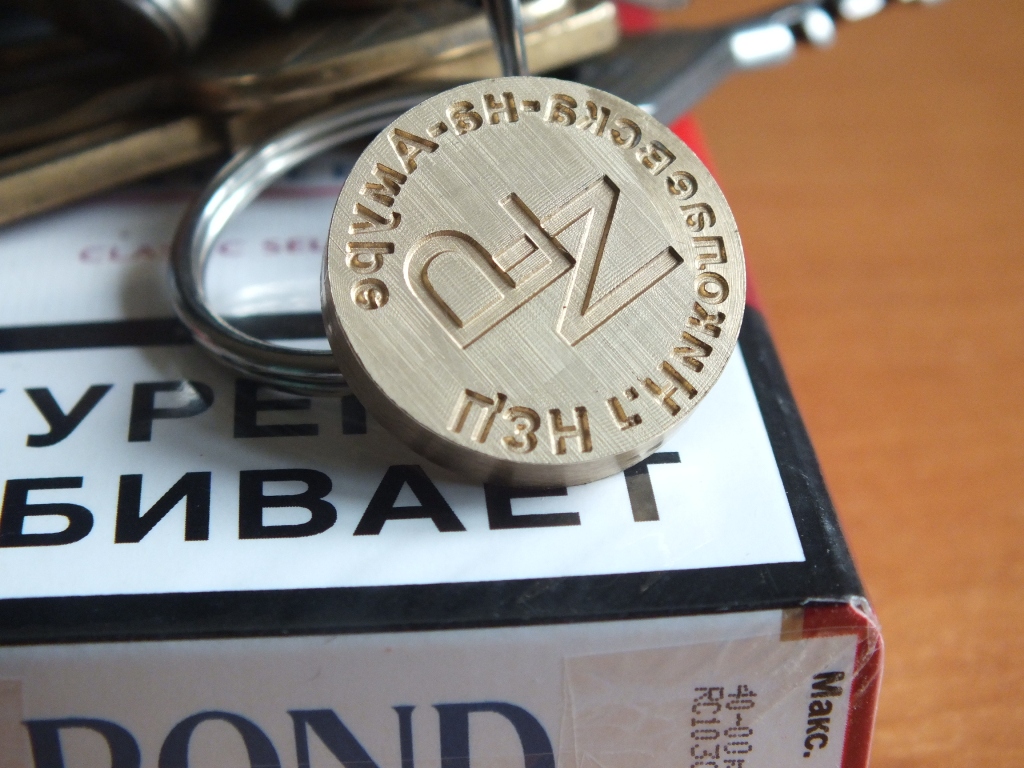

Латунь, диаметр 20 мм, фреза-пирамидка из числа тех что были в комплекте со станком, время обработки 2 часа. Изделие после снятия со станка не подвергалось дополнительной обработке.



[halkru]

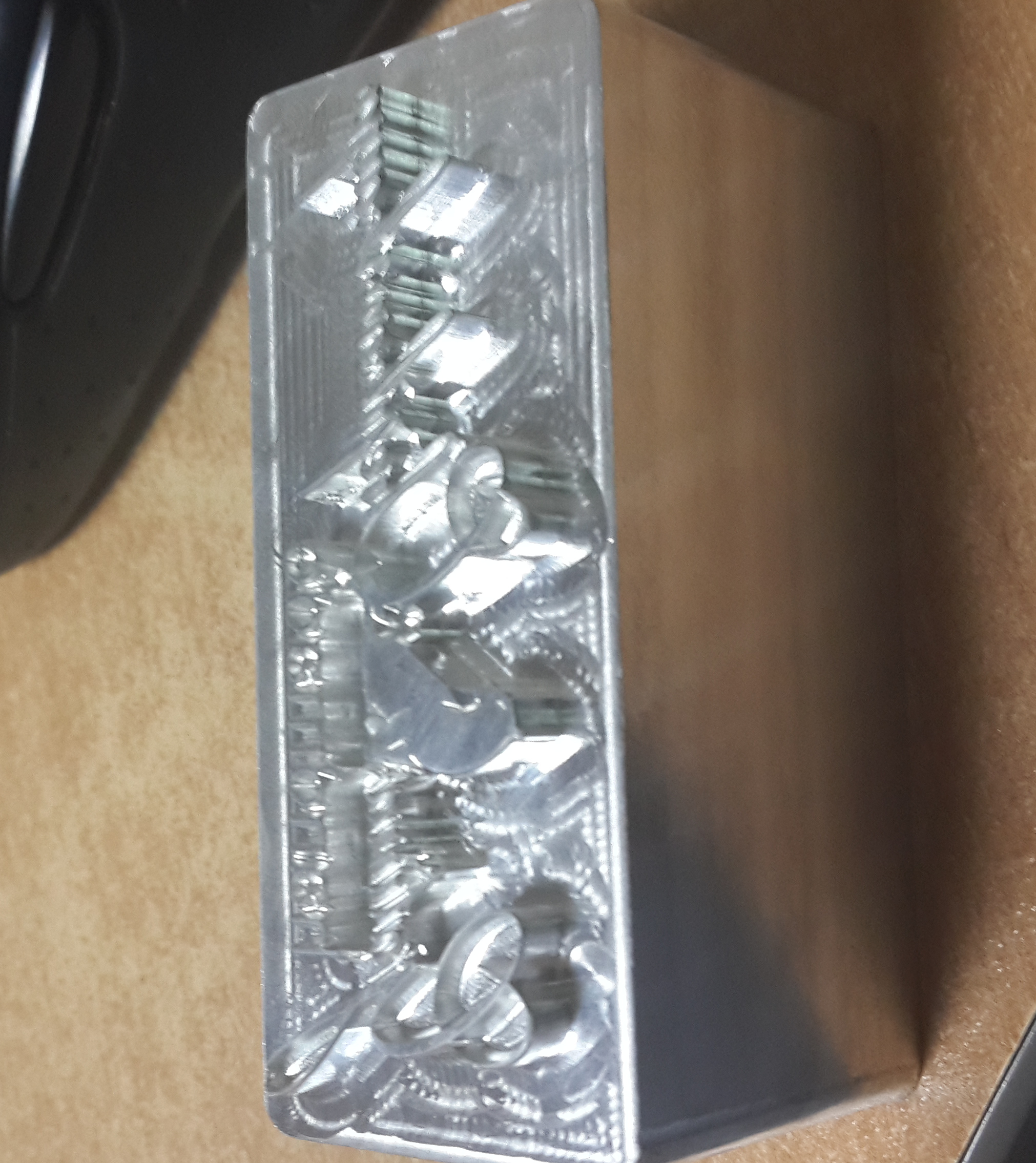

Хорошая работа. Тут сосед заходил, у него Халк 3636, вот отжимает.. из 40 мм дюрали



[Trem777]

А какие режимы резания латуни использовали?



[Nikolaevsk]

шаг 0,01 скорость подачи 5 врезания 2 мм/сек, максимальное заглубление от поверхности заготовки 0,6 мм, без СОЖ, фреза-пирамидка с полным углом 60 градусов.



[Trem777]

какие обороты при этом были? а фреза 2х заходная?



[Nikolaevsk]

какие обороты при этом были? а фреза 2х заходная?

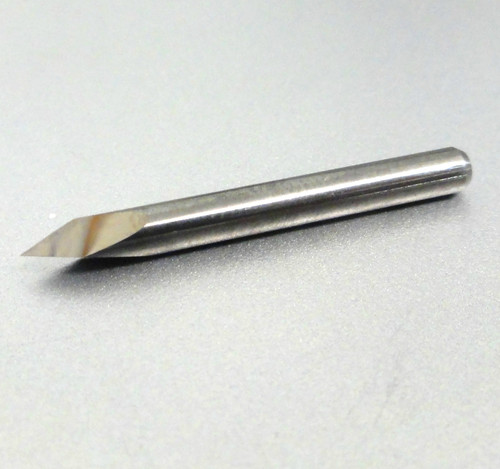

фреза пирамидка из комплекта который шел со станком. Трёхгранная.
24 000 оборотов. всего заказ был на 3 пломбира, когда резал третий решил немного поэксперементировать - заглубил нулевую точку на 0,5 мм итого максимальный сьем металла составил 0,8 мм. Прекрасно вырезалось. Потом подошву потер о шкурку-нулёвку а после нее об газету, и изделие заблестело так, что в него смотрется можно стало.



[Nikolaevsk]

Есть такой анекдот:
Купили русские мужики японскую бензопилу, ну и, надо же ее проверить..
дали они ей палочку. вжик! сказала пила. Ого! сказали мужики
дали ей бревно. вжжжик! сказала пила. Огого!! сказали мужики
дали ей лом... кряк.. сказала пила. Агааа!!!! сказали мужики.

так о чём это я?

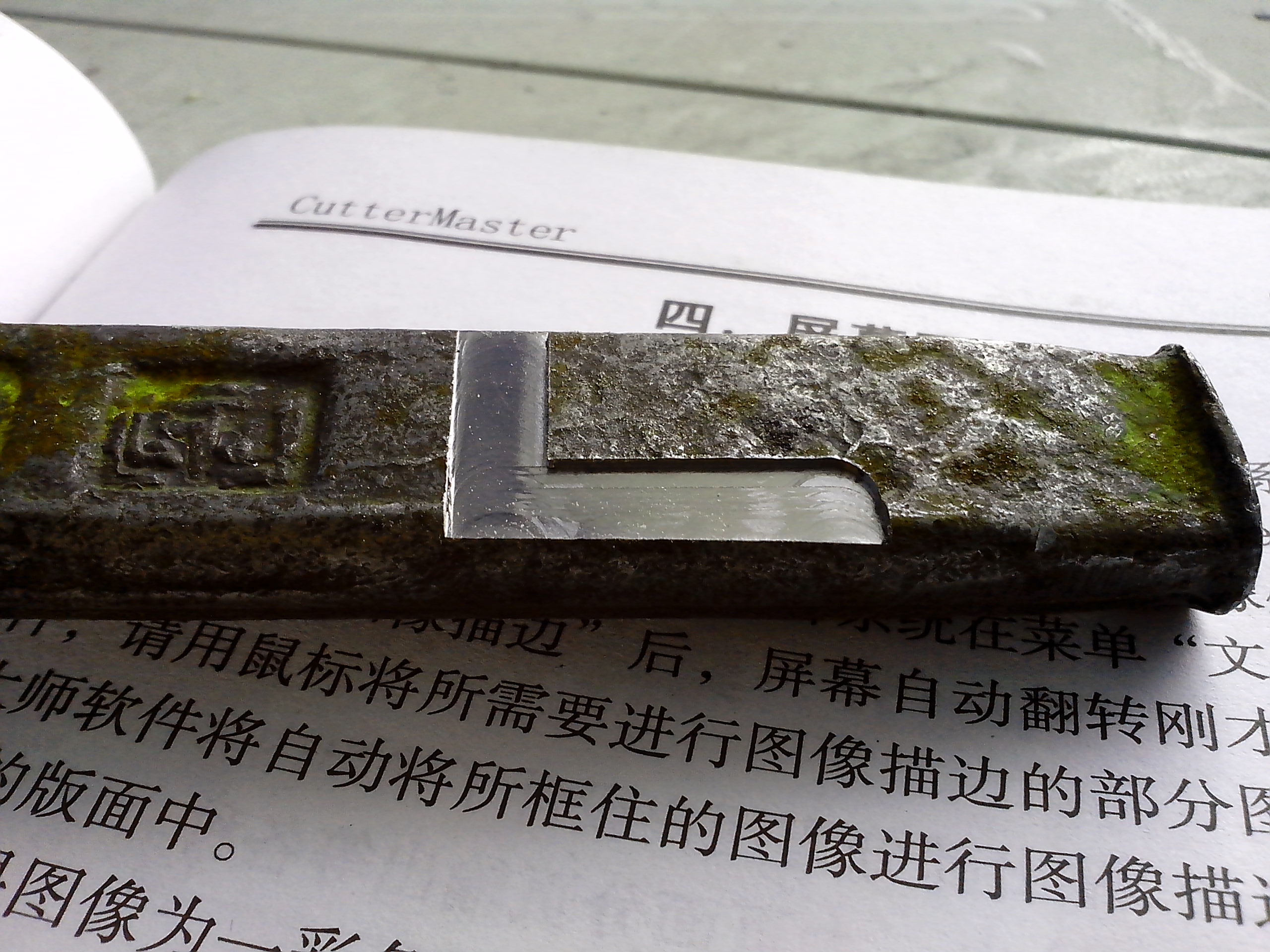

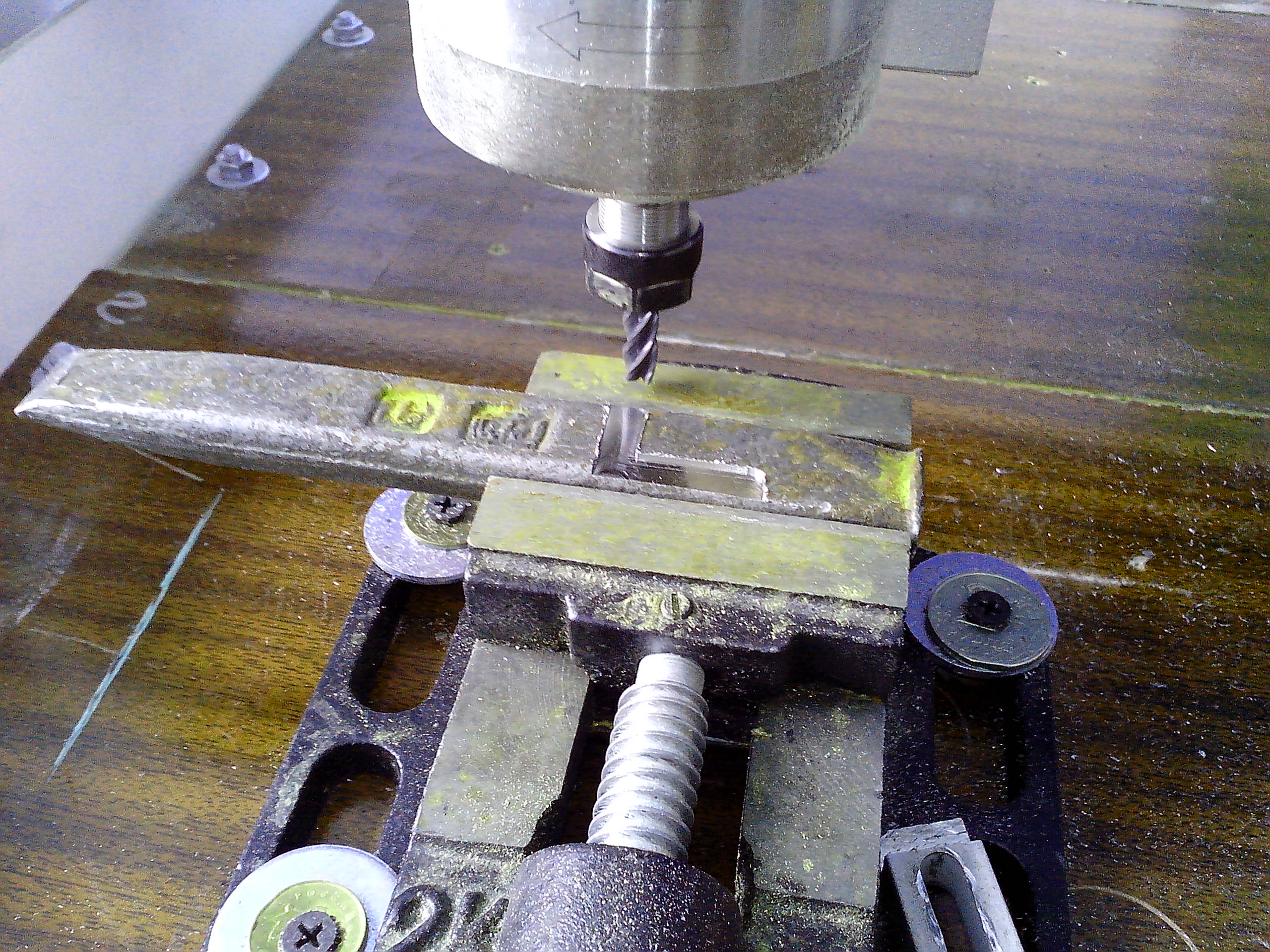

да от нечего делать и любопытства ради дал я своему станку Халк-3020 кусок инструментальной стали, а именно зубило производства СССР..
что самое удивительное, станок не только справился с задачей, но и даже фреза осталась целой и невредимой.
Пилил не по УП а в режиме ручного управления с кнопок пульта, но суть не в получении чегото полезного а в проверке возможностей станка. глубина пропила 1 мм ровно. Пилил без охлаждения.



[halkru]

Жесть..



[Nikolaevsk]

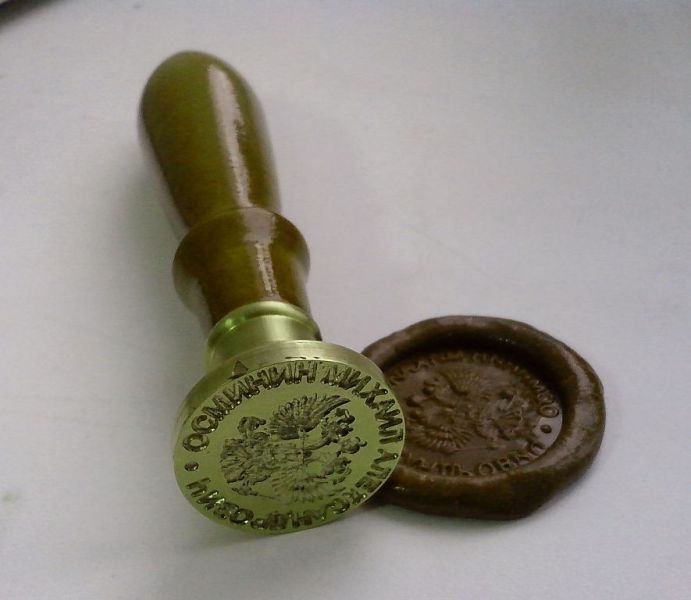

вот ещё одно изделие, вырезанное на станке Халк-3020
(печать для сургуча и оттиск на сургуче сделанный ею)



[halkru]

Это пирамидкой? Уклона не видно что-то.



[Nikolaevsk]

пирамидка 60 градусов. Фото вообще не удалось хотя снимал раз 10. Нужно фотографировать до полировки, полированное так отсвечивает что жуть. Реально на орле видно каждое перо а границы букв ровные и гладкие, а не фрезерованное поле полировано так что в него смотрется можно как в зеркало.



[Sergey27rus]

Вроде как на штампе должно быть зеркальное изображение. Зачет. Сам пробовал по дюральке резать, завтра кину фото того что получилось. У 2-х фрез сломал кончики режимы неправильно выставил



[Trem777]

Вроде как на штампе должно быть зеркальное изображение.

Скорее всего это фото зеркально отражена, а на штампе правильно.
А что за металл из которой печать сделана?



[Nikolaevsk]

Латунь это. Очень хороший материал для подобных вещей. легко режется, прекрасно полируется.
