Проблемы с лазерным гравером

[Nikolaevsk]

во время гравировки у меня треск стоит как от китайских петард, только не такой громкий
5мА очень низкий ток. пойдёт разве что для гравировки по акрилу и для векторной гравировки по дереву например на карандашах рекламу писать. Для печатей по резине, при скорости 70-80 мм в секунду ток нужен около 15 мА и больше.
глубина рельефа текстовой печати без микротекста должна составлять 0,5-0,7 мм



[Nikolaevsk]

Какой максимальный ток Вы можете выставить?



[Техно]

Максимум 20 мА, сейчас выставил 15, жду результат.



[Nikolaevsk]

Если реально 15 держится и не проседает, значит трубка живая с чем Вас уже можно поздравить.



[Техно]

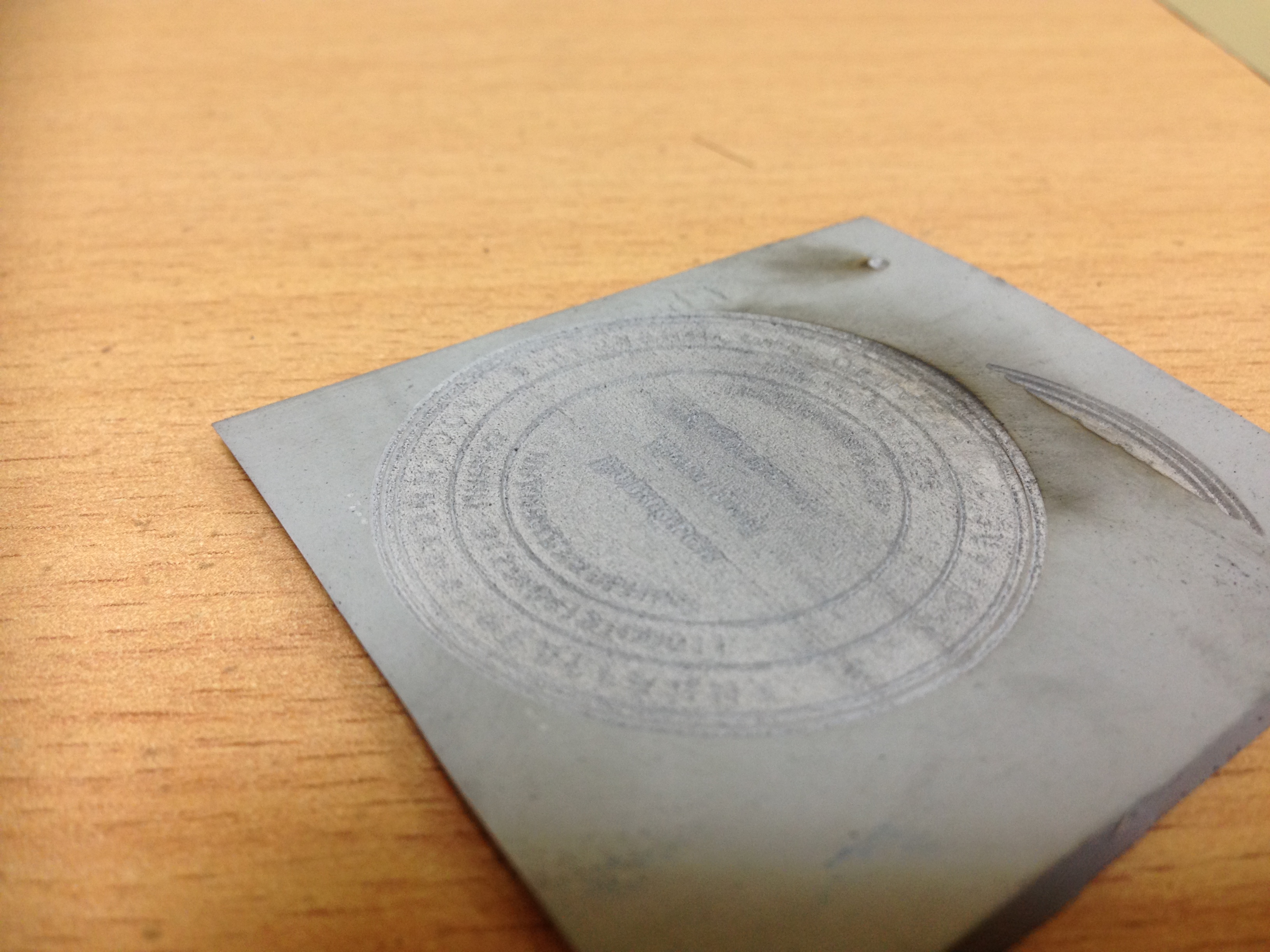

При нажатии на TEST LASER ток держится и не проседает. Однако на 15 мА результат не утешительный, вообще ничего не понятно что он там на гравировал.



[Nikolaevsk]

1. механические люфты есть?
2. если люфтов нету снимите линзу и лупаните без неё на кусочек оргстекла вместо резины коротким импульсом. должен быть ровный круг более менее равномерно выжженный. диаметр круга приблизительно 3 мм



[halkru]

Еще вариант - треснуто одно из зеркал, на окружность луча проверить перед линзой (убрать носик и стрельнуть в мишень).



[Техно]

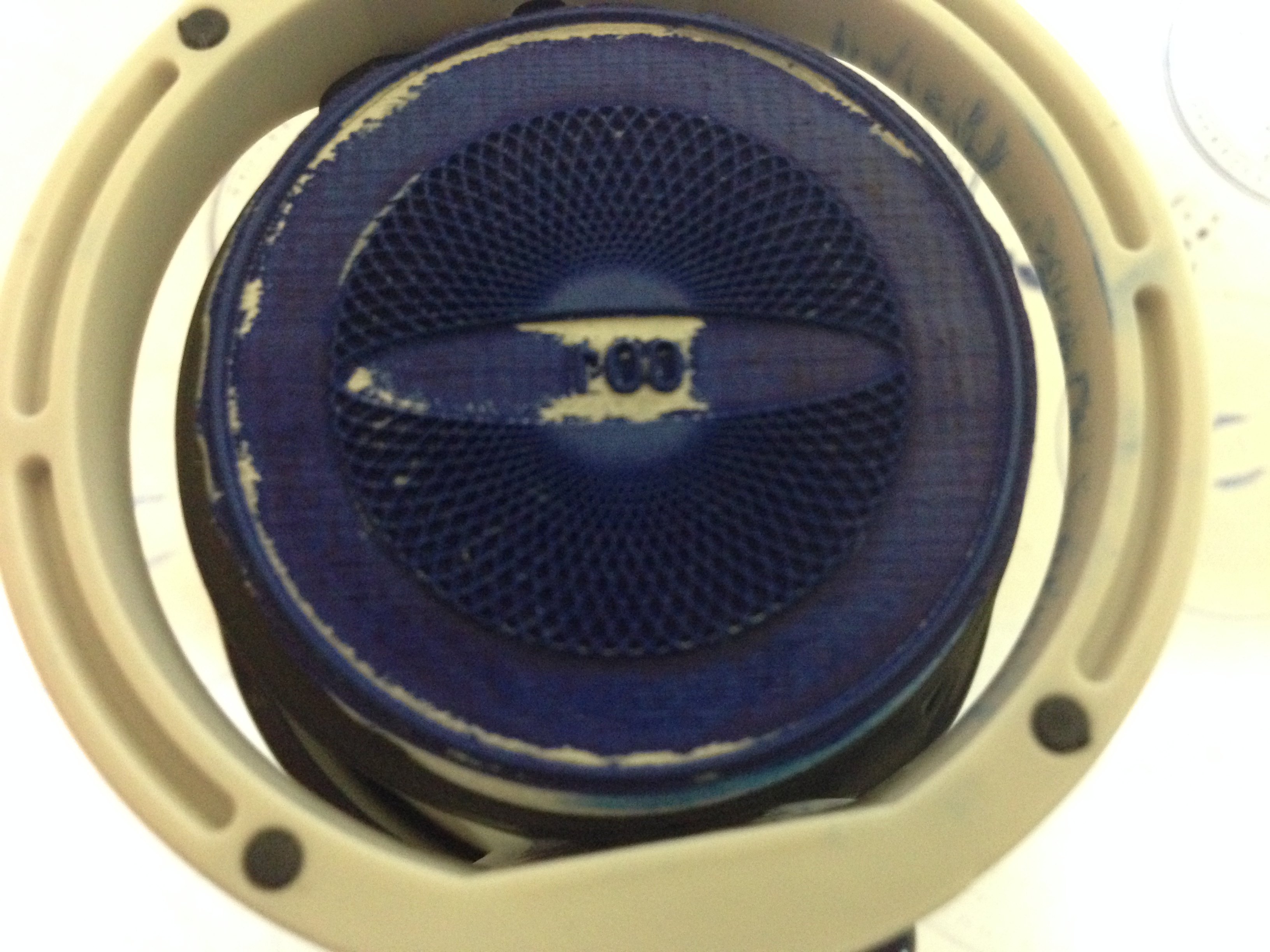

В общем сняли мы линзу, оказалось что юстировка не идеальна. Подкорректировали зеркала, и вуаля, что-то начало получаться. Была попытка сделать защитную сетку, далеко до идеала, но хоть что-то.
Возникли вопросы по поводу резины. На стандартной серой резине Тродат результат не ахти. На темно-серой (более дорогой) был самый лучший результат. На красной резине мелкие элементы пропадают. То есть под каждую резину нужно подбирать настройки?
И вопрос про макеты. Заметил, что все элементы нужно делать гораздо толще, чем при фотополимерной технологии, иначе при гравировке получаются очень тонкие линии. Это нормально или дело в плохом фокусе?
Ну и конечно всем спасибо за помощь.



[Nikolaevsk]

Резина самая дешевая по 149 рублей лист дает прекрасные результаты...
да, нужно чуть толще делать буквы и элементы но не сильно толще. Точная настройка фокуса и удаление люфтов решит проблему.
Нет, защитную сетку Вы на нем не сделаете, она специально создана таким образом, чтобы для ее воссоздания было необходимо оборудование способное выдать разрешение 2540 dpi а CO2 лазер этого не может по определению.. законы оптики, понимаете ли.. Нужна сетка купите флэш-установку и устройство фотовывода.



[Nikolaevsk]

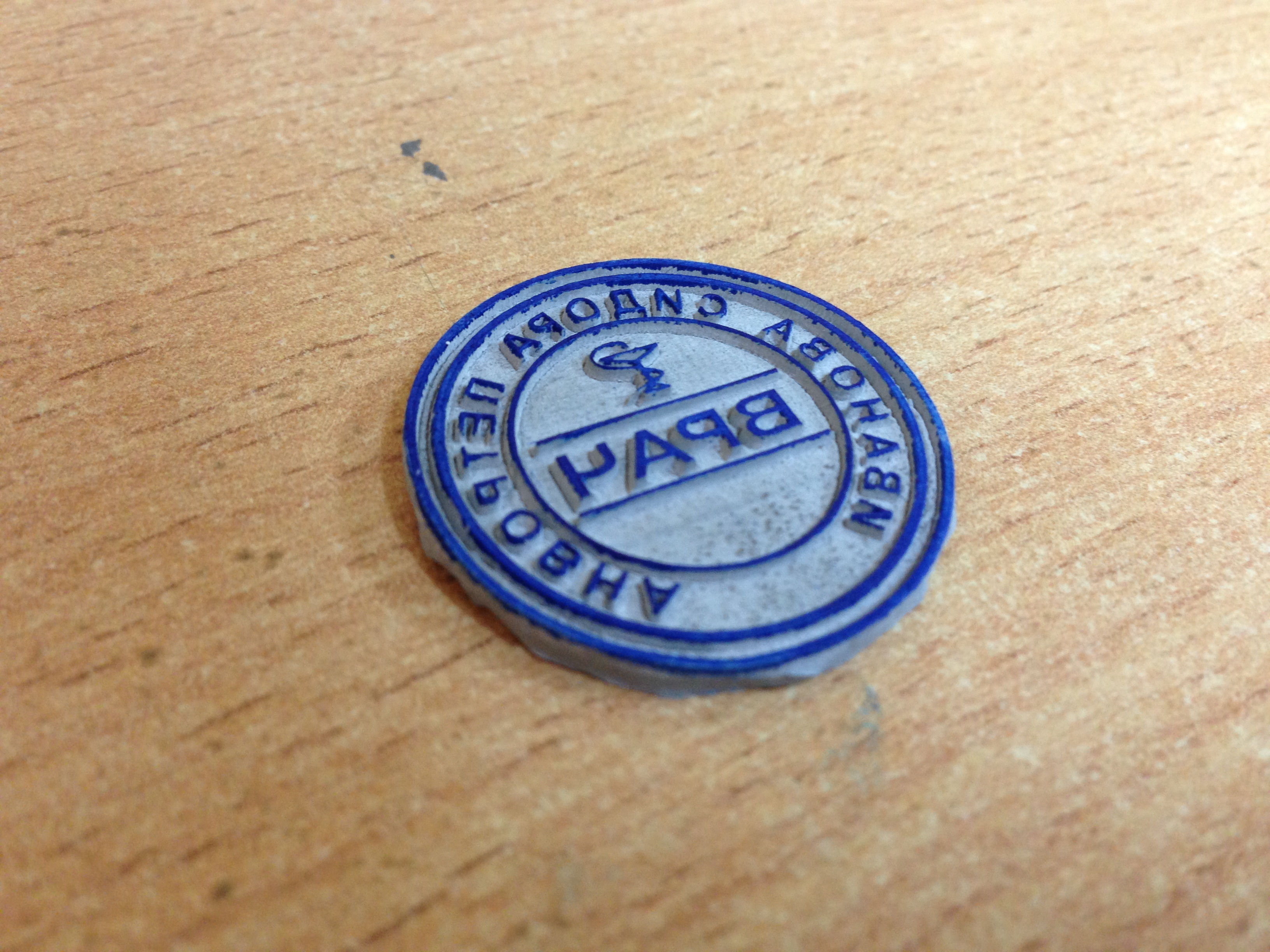

а то что у Вас на фото не является защитной сеткой. А печать врача уже сделана на должном коммерческом уровне

а Вы из какого города?



[halkru]

Нет, защитную сетку Вы на нем не сделаете, она специально создана таким образом, чтобы для ее воссоздания было необходимо оборудование способное выдать разрешение 2540 dpi а CO2 лазер этого не может по определению.. законы оптики, понимаете ли..

Вроде где-то обсуждали ... так в ГОСТе по-моему прямо указано - изготовление методом лазерной гравировки.. 2400dpi - требование к оборудованию, а не к элементам печати.



[Nikolaevsk]

да, к оборудованию. и именно по той причне, что именно с этим разрешением сеточка делается. Не смог воспроизвести сеточку - нет лицензии.
Для получения лицензии на гербовые печати необходимо не только предоставить документацию на оборудование и справку из "органов" о том что имеются условия для хранения готовых гербовых печатей до их выдачи, но и предоставить образец печати сделанный по ГОСТ...
я готовился к лицензированию (японская флэш-установка + устройство фотовывода позволяет получить оттиск с разрешением 4000 dpi) но не стал, денег жалко стало: лицензия всего на 3 года а ценник около 70 тыр.



[Техно]

То есть защитная сетка идет еще более сложная?
город Златоуст



[halkru]

да, к оборудованию. и именно по той причне, что именно с этим разрешением сеточка делается. Не смог воспроизвести сеточку - нет лицензии....
я готовился к лицензированию (японская флэш-установка + устройство фотовывода позволяет получить оттиск с разрешением 4000 dpi) но не стал, денег жалко стало: лицензия всего на 3 года а ценник около 70 тыр.

Таки верно, и резину берет только СО2, на оборудование можно что угодно наговорить (про разрешение), но все равно тетенка в лупу глянет на микротекст 0.8 мм, защитную сетку и тп.
На таких, как у Вас мелкие детали - довольно проблематично, так как разрешение действительно маловато, а на DSP шных вполне можно потягаться с американскими - http://www.halkru.com/forum/threads/276/
По поводу сертификации, вариант - http://www.halkru.com:80/forum/threads/276/page-2#post-3380



[Nikolaevsk]

То есть защитная сетка идет еще более сложная?
город Златоуст

Там сеточка хитрая с переменным шагом, благодаря переменному шагу и очень высоком разрешении она выглядит как градации серого (синего) на оттиске. Да и не нужны Вам гербовые, без лицензии это криминал наравне с подделкой денег, а в остальных печатях сеточка не нужна эта.
Хотите дизайнерские печати делать - купите флэш-установку. Даже без фотовыводного устройства она даст качество оттиска, которое СО2 лазеру и не снилось.



[halkru]

... Даже без фотовыводного устройства она даст качество оттиска, которое СО2 лазеру и не снилось.

Согласен, но хочется как в песне - "Нажми на кнопку получишь результат.."



[Техно]

Возник еще вопрос. Буквы на печатях получаются как бы ребристыми, что хорошо просматривается на оттиске. Эту проблему можно как то решить?
И можно ли где нибудь найти шаблон для идеального фокусного расстояния для этого станка (линзы)?



[Nikolaevsk]

чтобы буквы не было ребристыми используйте шаг 0,05 мм



[Техно]

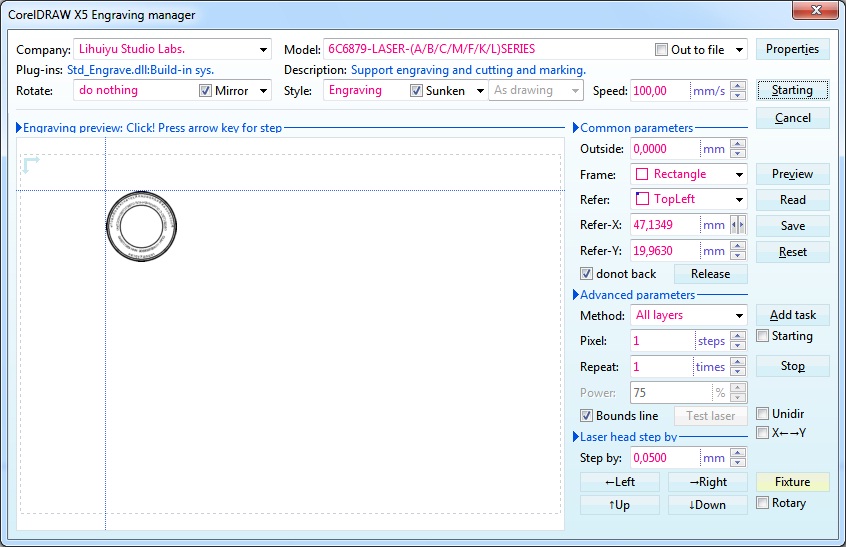

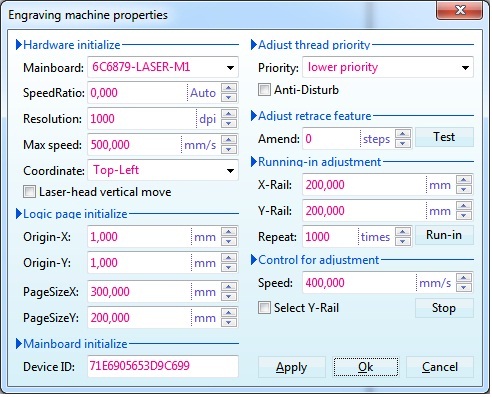

Насколько я понял шаг я настроил ( см. приложенный файл Настр2, параметр step by). Но получилось на серой резине вот такой оттиск (печать1). Шрифт 2мм вообще не получается...
Вопросы следующие:
1. По текущим настройкам можете что-нибудь сказать
2. Как настроиться на фокус линзы если нет лекала. Если я правильно понял то это 50мм. Сильно играет роль +/- 3 мм.
3. Замена на 37,5 мм линзу улучшит результат
4. Есть ли необходимость крепления линзы к соплу на термопасту
5. Как проверить вертикальность луча от линзы к резине и насколько это критично



[halkru]

Общие рекомендации, может быть, гравируйте на минимальной мощности и скорости, для точного определения фокусного расстояния отграверуйте вертикальные полосы при наклонном расположении материала вдоль оси Х, где будут наиболее отчетливы полосы - это и будет фокусным расстоянием.
