Подключение поворотного устройства серии Table на фрезерные станки.

[danillka27]

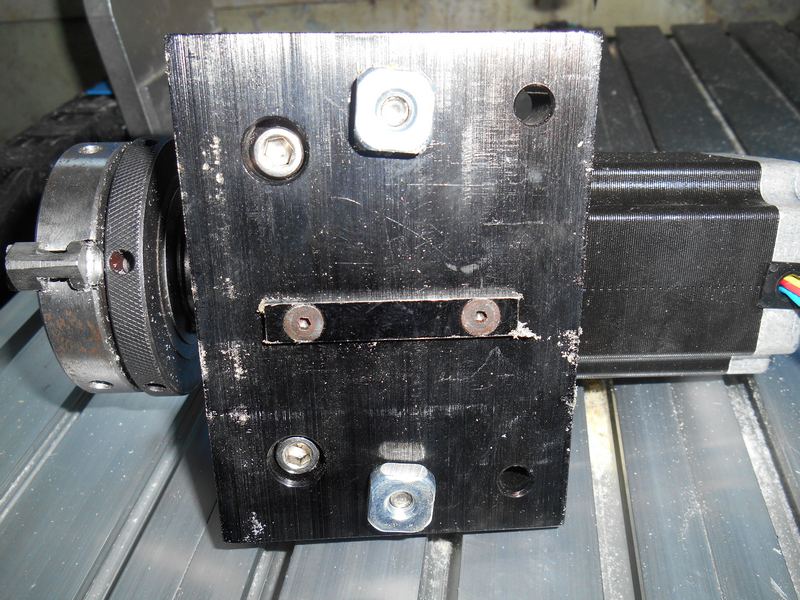

Установка поворотного устройства производится следующим образом: ставим поворотное устройство вдоль оси Y, также можно и по Х. Только рабочее пространство оси Х меньше поэтому направляющие на поворотном устройстве могут мешать.

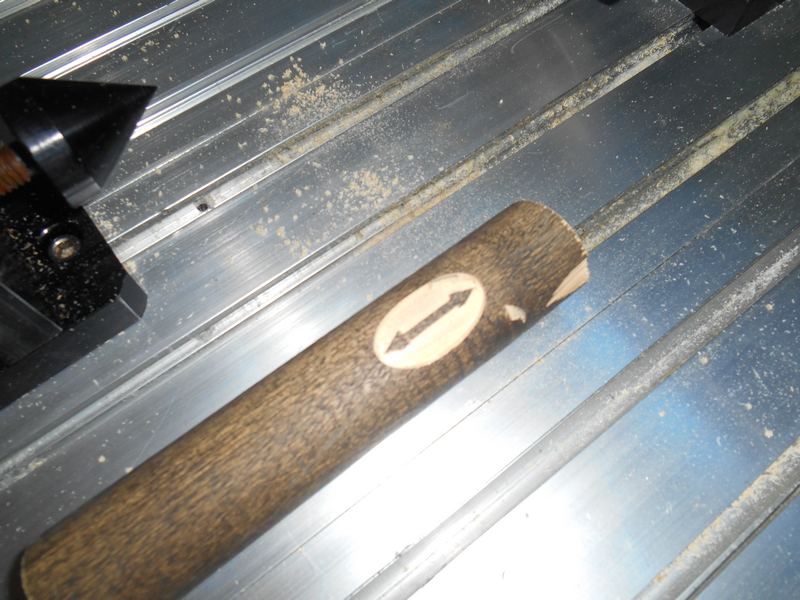

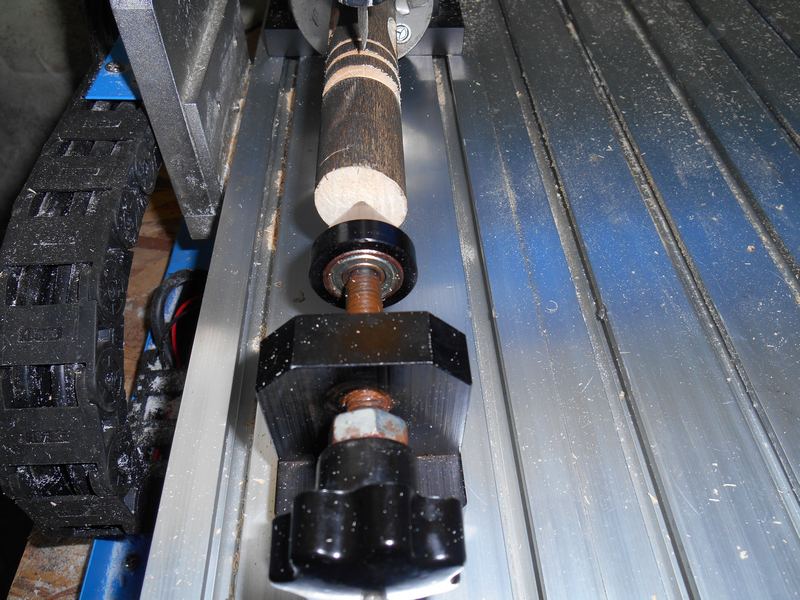

Далее ставим вдоль выше указанной оси. После устанавливаем заднюю бабку на нужном нам расстоянии, берем заготовку, зажимаем ее в устройстве и центруем задней бабкой.

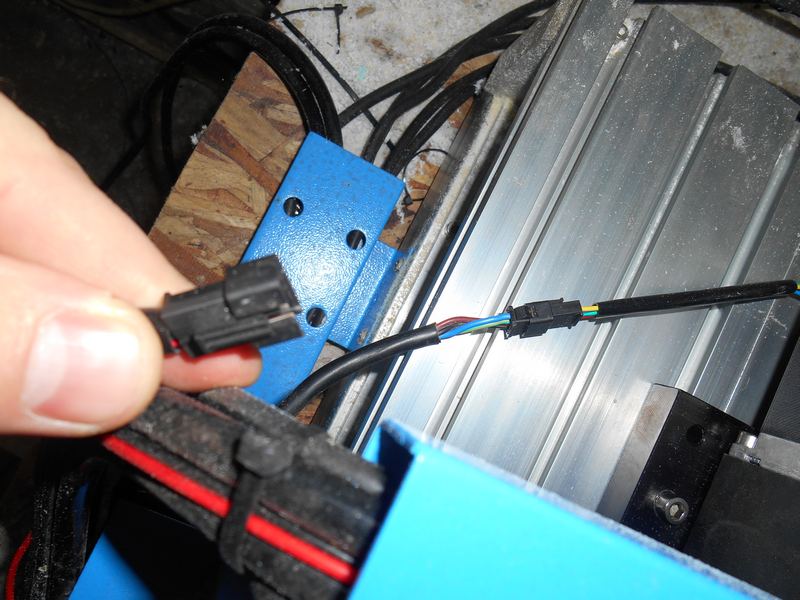

После подводим шпиндель к заготовке. Выставляем в самой верхней точке заготовки и делаем обнуление , затем выключаем станок , откидываем провод от оси Х и подключаем к поворотному устройству.

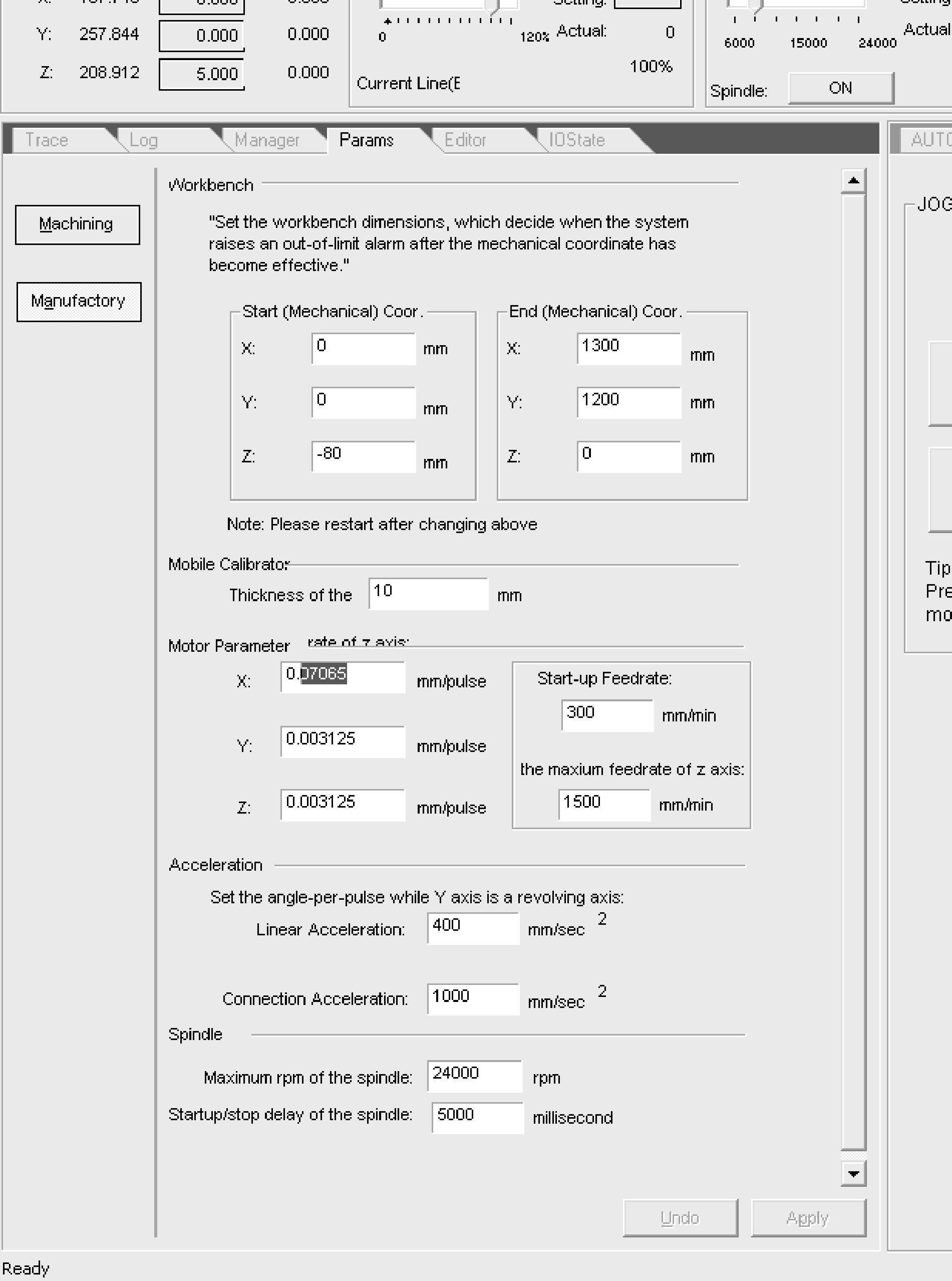

Включаем станок и открываем программу. Заходим в Params /Manufacture/водим пароль ncstudio маленькими буквами после чего появится ниже указанный раздел.

В Motor Parameter по оси Х меняем значения, которые мы получаем после вычисления по формуле (d*3.14)/1/1600 Полученный результат ставим вместо указанных цифр , нажимаем Apply, можно запускать работу.

.



[Trem777]

Интересно. А можно поподробнее про формулу, что за значение 1600, d это диаметр заготовки. Надо вычислять каждый раз, если заготовки разные.



[halkru]

Наверное шагов на оборот, сам двигатель - 200 шагов/оборот + драйвер в режиме микрошаг 1/8



[danillka27]

Нет 1600 это не диаметр это параметр драйвера оси Х, а диаметр у этой заготовки 30 мм , и да каждый раз при новом размере пересчитывать .



[Trem777]

Получается каждый раз надо менять параметр, в зависимости от диаметра заготовки?



[Trem777]

Получается что в УП значения по Х в мм. а не в градусах. То есть необходимо еще и модель цилиндр развернуть на плоскость. А если она достаточно сложной формы то искажения будут неизбежно.
Я правильно понимаю?



[danillka27]

Может я вас не правильно понял но огород городить не нужно, достаточно знать радиус и сделать задания нужного размера в плоскости , а благодаря диаметру и формуле он и делает четко в размер .



[halkru]

Получается что в УП значения по Х в мм. а не в градусах...

Разве в G кодах градусы есть? Может что-то пропустил, поправьте.



[Trem777]

Может я вас не правильно понял но огород городить не нужно, достаточно знать радиус и сделать задания нужного размера в плоскости , а благодаря диаметру и формуле он и делает четко в размер .

Не согласен. Все промышленные станки с поворотными осями (токарные, фрезерные) работают в градусах. Расчет идет от центра и не надо ничего пересчитывать и вводить при разных радиусах и тем более разворачивать (т.е. городить огород) . А разворачивание сложной цилиндрической поверхности приводит к искажениям. Пример карта земного шара.

Разве в G кодах градусы есть? Может что-то пропустил, поправьте.

G коды никакого отношения ни к градусам ни к мм. не имеют. Это всего лишь указание как двигаться (ускорено, на раб по даче, по кругу по прямой). У серьезных парней (FANUC и др.) это еще и определенные циклы нарезания резьбы, расточки т.д. и т.п. Поворотные оси обычно A,B,C.

Вот я и задумался какое значение в параметрах я должен поставить что бы за один оборот он поворачивался на 360 гр.
Получается 1600/360=4,4444444...........,



[halkru]

Получается что в УП значения по Х в мм. а не в градусах.
G коды никакого отношения ни к градусам ни к мм. не имеют.

УП не в G кодах формируется? По моему некоторое противоречие.



[Trem777]

УП не в G кодах формируется, по моему некоторое противоречие.

G коды присутствуют обязательно. Без них станок не знает как двигаться, прямо, по кругу на раб подаче или ускорено. А мм. или градусы это рядом с XYZABC.
Пример. Кусок программы с ротационной обработкой.
S7639 M3
G0 X-2.48 Z41.174
G0
Y0.5 Z25.816
G1 Z24.816 F200 M8
X-2.464 Z24.921 A-2.812
X-2.449 Z25.087 A-5.625
X-2.433 Z25.307 A-8.438
X-2.418 Z25.591 A-11.25
X-2.402 Z25.937 A-14.062
X-2.386 Z26.342 A-16.875



[halkru]

Станок 3х осевой, не более. Ось вращения заменяет одну из осей, а не добавляет 4ю.



[Trem777]

Никто и не говорит что он 4х осевой. Я говорю что программа написана для оси вращения в градусах. И просто взять и заменить не получится. Ибо гр. и мм. разные вещи. Вот полная программа. Если вы читаете программы посмотрите. Могу подцепить видео ВИЗУАЛИЗАЦИИ
а вот для 4х осей. пример
S7639 M3
G0 X-2.48 Y0.5 Z41.174
G0 Z25.816
G1 Z24.816 F200 M8
X-2.464 Y0.493 Z24.921 A-2.812
X-2.449 Y0.5 Z25.087 A-5.625
X-2.433 Y0.455 Z25.307 A-8.438
X-2.418 Y0.436 Z25.591 A-11.25
X-2.402 Y0.449 Z25.937 A-14.062
X-2.386 Y0.5 Z26.342 A-16.875
X-2.371 Y0.408 Z26.878 A-19.688
X-2.355 Y0.373 Z27.485 A-22.5



[halkru]

Сам контролер (NcStudio) обрабатывает исключительно G коды. Выше описана его (контроллера) функция, упрощающая адаптацию программы к диаметру заготовки.



[rust]

На днях только получил от вас станок и многого еще не знаю, но по институту помню что в процессе обработки таких деталей необходимо учитывать изменение диаметра детали с каждым проходом инструмента.
В промышленных контроллерах эта функция просчитывается автоматически, а как тут не знаю.
Думаю Trem777 это имел ввиду.



[rust]

Хотя нет, вру)
Автоматически изменяется частота вращения шпинделя (при обработке на токарных станках)



[Nikolaevsk]

Господа, всё недопонимание только потому, что большинство народа готовит УП в Арткаме, который совершенно не понимает градусы и ось вращения. От этого и танцы с бубнами в виде разворачивания тел вращения на плоскость и пересчете градусов в миллиметры и литров в килограммы.. Я это понял давно, но уйти от Арткама оказалось ой как сложно.. но процесс развода уже запущен и надеюсь скоро завершится полной и безоговорочной капитуляцией Арткама перед более серьезными САМ-программами, такими как спрут и рино..



[halkru]

Глянул на вскидку - Рино это только CAD модуль?



[Nikolaevsk]

Да, Rhinoceros это CAD программа но к нему есть подключаемый модуль RhinoCAM. При его установке он добавляет в строку меню Rhinoceros себя что дает возможность использовать его как для создания УП по моделям созданным в других программах, так и в одной проге создать модель и тут же по ней создать УП.
Уровень сложности в освоении между арткамом и рино такой же как между калькулятором и персональным компьютером.



[halkru]

Уровень сложности в освоении между арткамом и рино такой же как между калькулятором и персональным компьютером.

Эт в курсе, на Mastercam x7 неделю пришлось потратить, и это только для 3х осей , хотя как потом оказалось все достаточно просто.. за исключением некоторых нюансов.
