Нужна помощь по lasercut 5.3

[lexus80]

Собрал станок на Leetro MPC 6515, теперь возникли вопросы по программе LaserCut 5.3

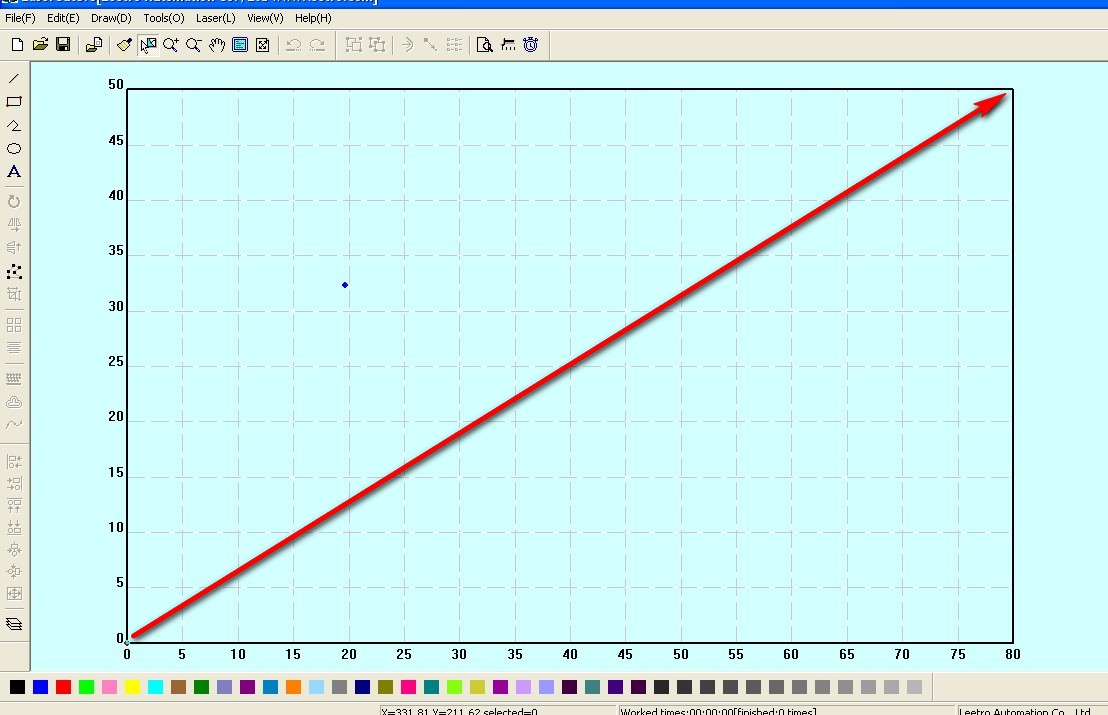

Ни как не пойму как изменить ориентацию поля в программе, у меня датчики дома находятся в правом верхнем углу, а в программе 0,0 - в левом нижнем.

И еще одна особенность, резка и гравировка происходит в зеркальном отображении как по вертикали, так и по горизонтали.

в программе нарисовано так:

а получается так:



Может кто знает как решить проблему?



[halkru]

Поменять координаты, или использовать функцию Mirror или переворачивать в программе подготовке.



[lexus80]

Хочу поменять координаты 0,0 (левый нижний угол) в программе lasercut, что бы совпадали с "домом" (правый верхний угол).

Про функцию зеркального отображения естественно знаю, подготовить файл тоже умею)



[lexus80]

Есть какие нибудь соображения по этому поводу?
Может можно использовать другую программу для управления станком?



[halkru]

Тогда правильно (инвертировать) выставить полярность DIR сигнала для Y.



[Servis]

Может можно использовать другую программу для управления станком?

Другую программу использовать не получиться



[lexus80]

а как выставить полярность DIR сигнала?



[slavikma]

А может проще развернуть концы на двигателях?



[halkru]

Программа универсальная, и настраивается на любой координатный стол. Сейчас гляну, уже забыл.



[lexus80]

А может проще развернуть концы на двигателях?

Что значит развернуть концы???



[lexus80]

Программа универсальная, и настраивается на любой координатный стол. Сейчас гляну, уже забыл.

Если не сложно-посмотрите пожалуйста!



[lexus80]

И еще вопросик, как инвертировать направление движения ШД? Моторы трехфазные.



[halkru]

Что значит развернуть концы???

Поменять полярность подключения к драйверу



[lexus80]

Да, хочу это сделать, только ума не хватает)
Плата-mpc6515, драйвера - Q3HB64MA, ШД-BSHB368



[halkru]

Пары проводов (обмотки двигателя) поменяйте на драйвере.



[halkru]

А... пропустил что трехфазные, тогда достаточно две фазы перекинуть между собой, хотя на шаговиках такой способ не проверял.



[Servis]

Пробовали в меню Laser , и с помощью Set laser origin или set origin position менять переключатели в программе?



[lexus80]

Пробовали в меню Laser , и с помощью Set laser origin или set origin position менять переключатели в программе?

Можно подробнее? Видел меню set org position - yes - no; cancel org position - yes - no. Что это такое не разобрался, в описании нигде не нашел.



[lexus80]

А... пропустил что трехфазные, тогда достаточно две фазы перекинуть между собой, хотя на шаговиках такой способ не проверял.

Ничего не сгорит?? Сегодня попробую.



[halkru]

Ситуация такая, что мы давно не поставляем станки с этой программой управления, а для ее запуска нужен донгл-ключ, поэтому загвоздка. Про подключение - главное на выключенном станке проводить, ничего не сгорит.
