Нужна помощь Не работают концевые датчики xy

[bor1art]

Добрый день уважаемые форумчане. Недавно приобрел станок халк 4060 - станком очень доволен, но есть одна проблема - не работают концевые датчики X и Y. Ничего не зажато, нигде ничего не заклинило - в меню iostate концевик z и калибратор работают, а X и Y нет нет признаков жизни.

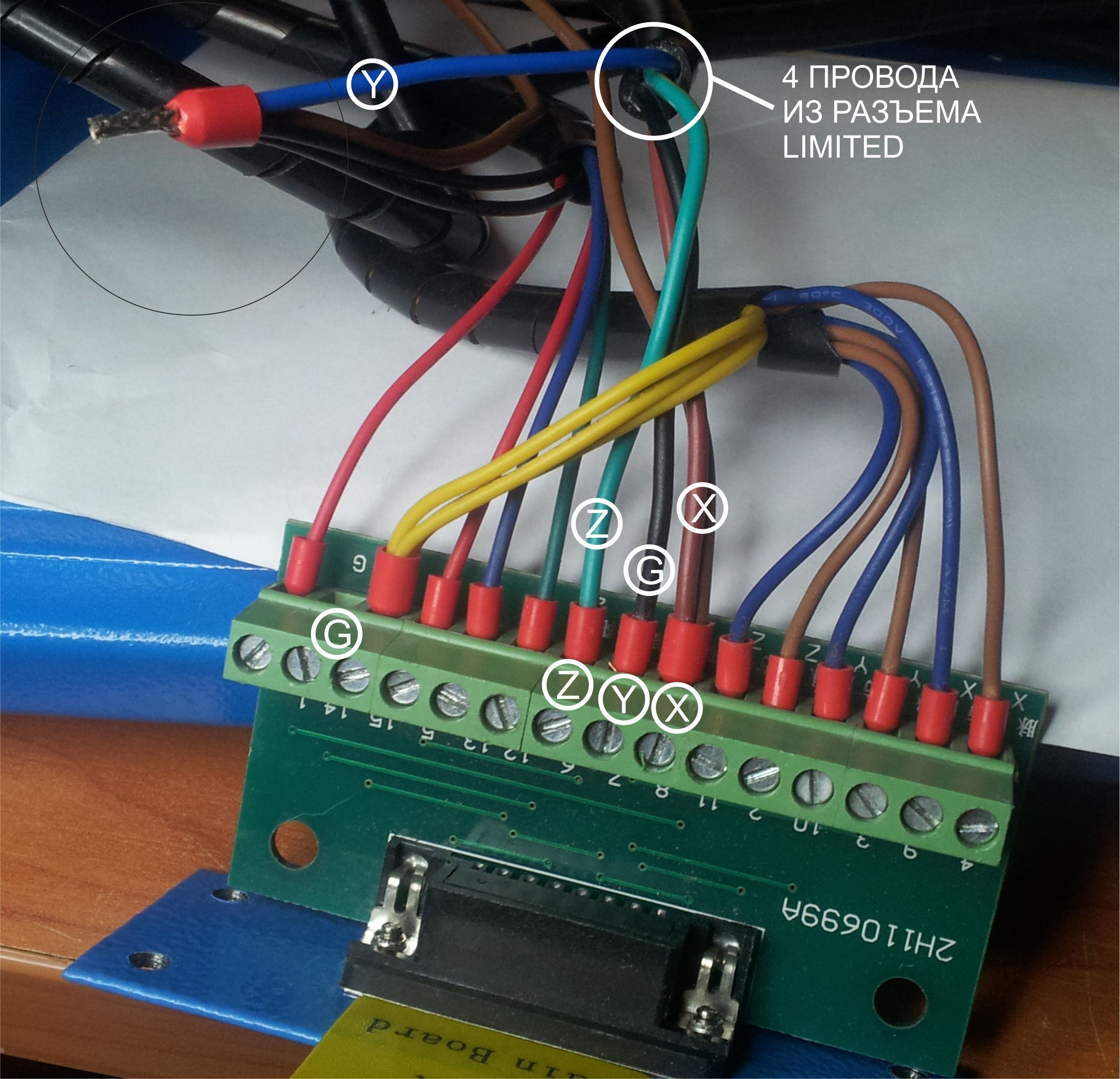

Начал копаться в проводке и обнаружил вот такой факт, что провода все перепутаны. Черный идет один с трех датчиков - это должна быть земля, а она у меня почему-то в Y воткнута. А синий Y - вместо земли.
Может кто сталкивался с такой проблемой? Неужели китайцы могли так накосячить и припаять к земле провод + от Y? Станок то сам работает, но с датчиками нужно обязательно разобраться, а то это не дело.

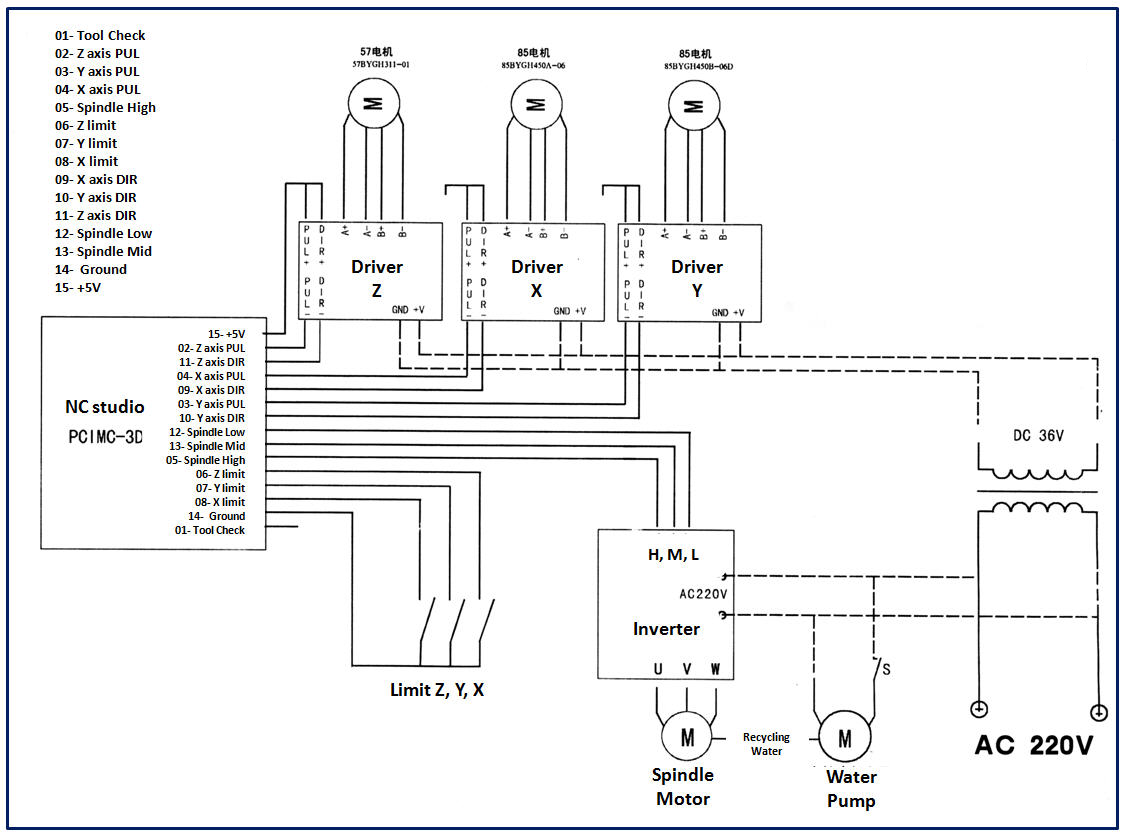

Фото прилагаю и схему подключения - скачал с форума.
Помогите разобраться, заранее спасибо.



[farit]

Ничего невозможного нет. У меня с калибратором было аналогично, тоже 4060table. Надо спокойно разобраться, без спешки. И техподдержка поможет. Обамка у китов обычно за грунт отвечает, так что Вы на правильном пути



[danillka27]

Добрый день уважаемые форумчане. Недавно приобрел станок халк 4060 - станком очень доволен, но есть одна проблема - не работают концевые датчики X и Y. Ничего не зажато, нигде ничего не заклинило - в меню iostate концевик z и калибратор работают, а X и Y нет нет признаков жизни.
Начал копаться в проводке и обнаружил вот такой факт, что провода все перепутаны. Черный идет один с трех датчиков - это должна быть земля, а она у меня почему-то в Y воткнута. А синий Y - вместо земли.
Может кто сталкивался с такой проблемой? Неужели китайцы могли так накосячить и припаять к земле провод + от Y? Станок то сам работает, но с датчиками нужно обязательно разобраться, а то это не дело.
Фото прилагаю и схему подключения - скачал с форума.
Помогите разобраться, заранее спасибо.Посмотреть вложение 4171Посмотреть вложение 4170[/qu

Приветствую! А черный на G и синий на Y садить не побывали?



[bor1art]

нет, на G идет спайка из 4х проводов, в том числе и синий припаян. Прежде чем перепаивать хотелось бы мнения послушать. Может у кого была подобная ситуация



[danillka27]

нет, на G идет спайка из 4х проводов, в том числе и синий припаян. Прежде чем перепаивать хотелось бы мнения послушать. Может у кого была подобная ситуация

Если мне не изменяет память то идет три провода массы и рядом три провода плюса те которые желтые, на колодке это 5v и G .



[bor1art]

ну у меня в связке в G идет 4 продода (2черных, 1коричневый и СИНИЙ)



[Тоня]

Добрый день уважаемые форумчане. Недавно приобрел станок халк 4060 - станком очень доволен, но есть одна проблема - не работают концевые датчики X и Y. Ничего не зажато, нигде ничего не заклинило - в меню iostate концевик z и калибратор работают, а X и Y нет нет признаков жизни.
Начал копаться в проводке и обнаружил вот такой факт, что провода все перепутаны. Черный идет один с трех датчиков - это должна быть земля, а она у меня почему-то в Y воткнута. А синий Y - вместо земли.
Может кто сталкивался с такой проблемой? Неужели китайцы могли так накосячить и припаять к земле провод + от Y? Станок то сам работает, но с датчиками нужно обязательно разобраться, а то это не дело.
Фото прилагаю и схему подключения - скачал с форума.
Помогите разобраться, заранее спасибо.Посмотреть вложение 4171Посмотреть вложение 4170

Отвечайте на мои вопросы пожалуйста чтобы решить проблемы:
1. Cкажите пожалуйста в меню IOSTATE концевик z и калбибратор работают, там какого цвета сигнальная лампачика? Почему вы сказал что X Y НЕТ признаков жизнии, там какого цвета сигнальная лампачика?
2. Как концевые датчики X Y не работают? Они не могут бегать или не могут станавливать? Как ?

Мы уже смотрили фото проводы, там все правильно, нет ошибки подключения проводов.



[Servis]

Это наш русскоговорящий представитель с завода, не обращайте внимания на ошибки, языковой барьер



[bor1art]

здравствуйте. отвечаю конкретно:
1. меню IOSTATE концевик z и калибратор работают - когда нет действий красным горят, когда z нажимается - горит зеленым. когда калибратор дотрагивается до фрезы - загорается зеленым
нет признаков жизни потому что при нажатии на концевики X Y лампочки цвет не меняют
датчики не останавливают. Датчик z - останавливает.

Уверен, что дело в проводке!!!



[bor1art]

в общем буду прозванивать проводку - думаю, что все-таки черный провод воткнутый в Y -это общий провод земли всех трех датчиков. поэтому они и не работают. Только тогда по идее и Z не должен работать. Странно



[bor1art]

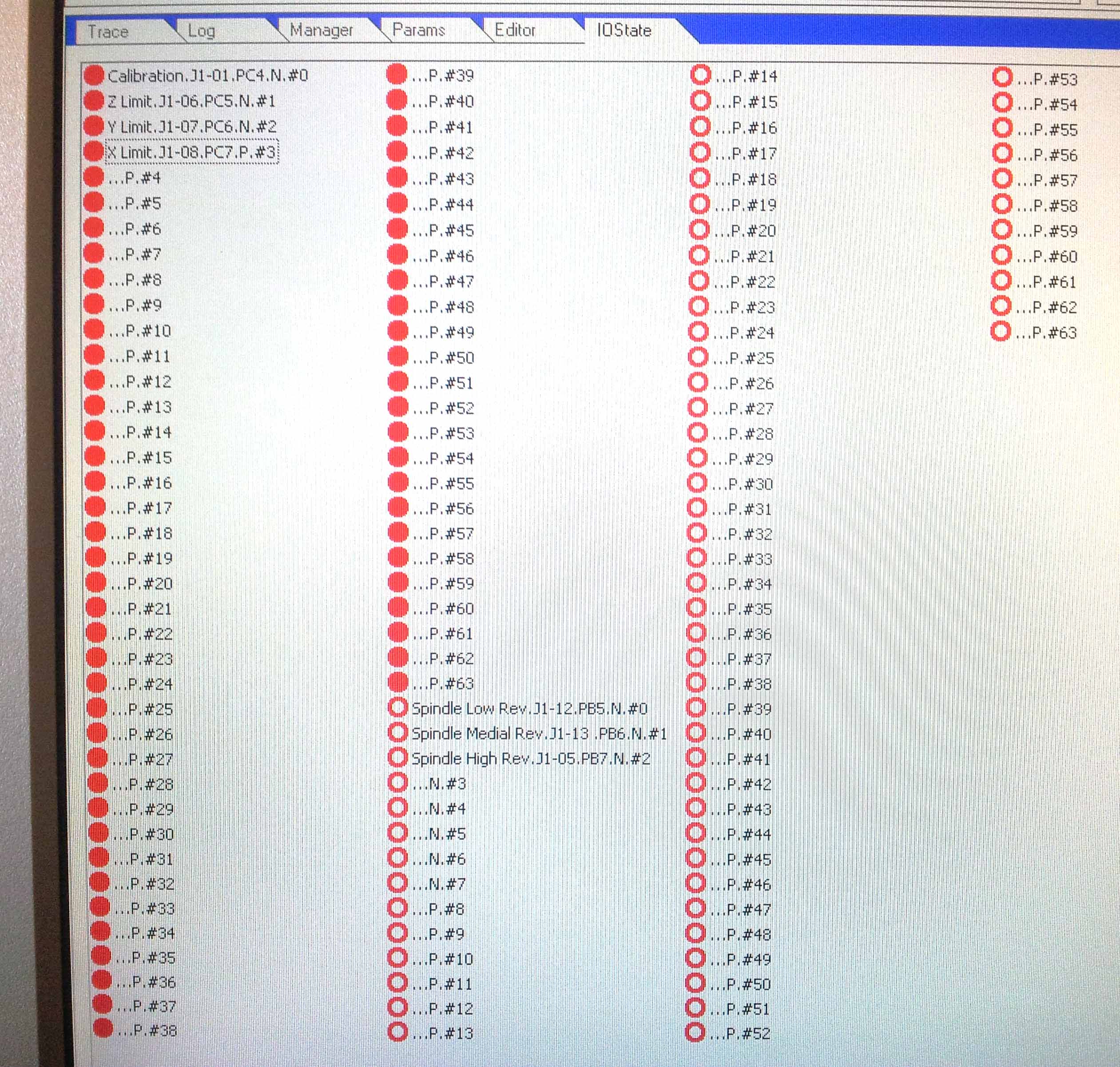

вот фотка меню IOSTATE



[Тоня]

Вы сказал что при нажатии на концевики XY ЛАМПОЧКИ цвет не меняют, то скажите пожалуйста там какого цвета?



[Тоня]

Подключение проводов все правльно, нет ошибко.
Вам нужно сейчас проверить что проводы датчиков XY разрыв или нет?



[bor1art]

я же фотографию приложил - XY ЛАМПОЧКИ горят красным цветом



[bor1art]

нет разрыва проводом - я уже проверял



[farit]

128 датчиков (позиций) - это что-то новое. у меня их всего семь - четыре датчика и три режима шпинделя. станок аналогичный



[Тоня]

Проверите что датчики по осям X Y сломались или нет? При нажатии датчики звучят или нет?



[bor1art]

РЕШИЛ ПРОБЛЕМУ!!! при прозвоне тестером кончевиков выяснилось, что на них не приходит напряжение. Пропаял заново места спайки на самих датчиках и о чудо - все заработало. Вывод - отсутствовал контакт на концевиках X Y.
В плату все воткнуто оказалось что правильно - просто сборщики припаяли землю к синему проводу, черный к контакту датчика Y. Внимательней нужно относиться к маркировке проводов, а то так людей в заблуждение можно ввести.
Всем большое спасибо за помощь - станок в строю



[bor1art]

128 датчиков (позиций) - это что-то новое. у меня их всего семь - четыре датчика и три режима шпинделя. станок аналогичный

Это расширеный режим просмотра в стейте зажимаем alt+ctrl+shift и кликаем по правой клавише мыши (вылазит меню) жмем show all points и появлеются 128 датчиков



[farit]

проверил - концевики с 4 по 15 зеленые, остальное так же. а для чего нужен расширенный режим, что дает?
